Desmontaje de una tarjeta de expansión
PRECAUCIÓN: Consulte la Guía de información del sistema para obtener información completa sobre las precauciones de seguridad, trabajo
dentro del ordenador y protección contra descarga electrostática.
1. Abra el sistema. Consulte el apartado

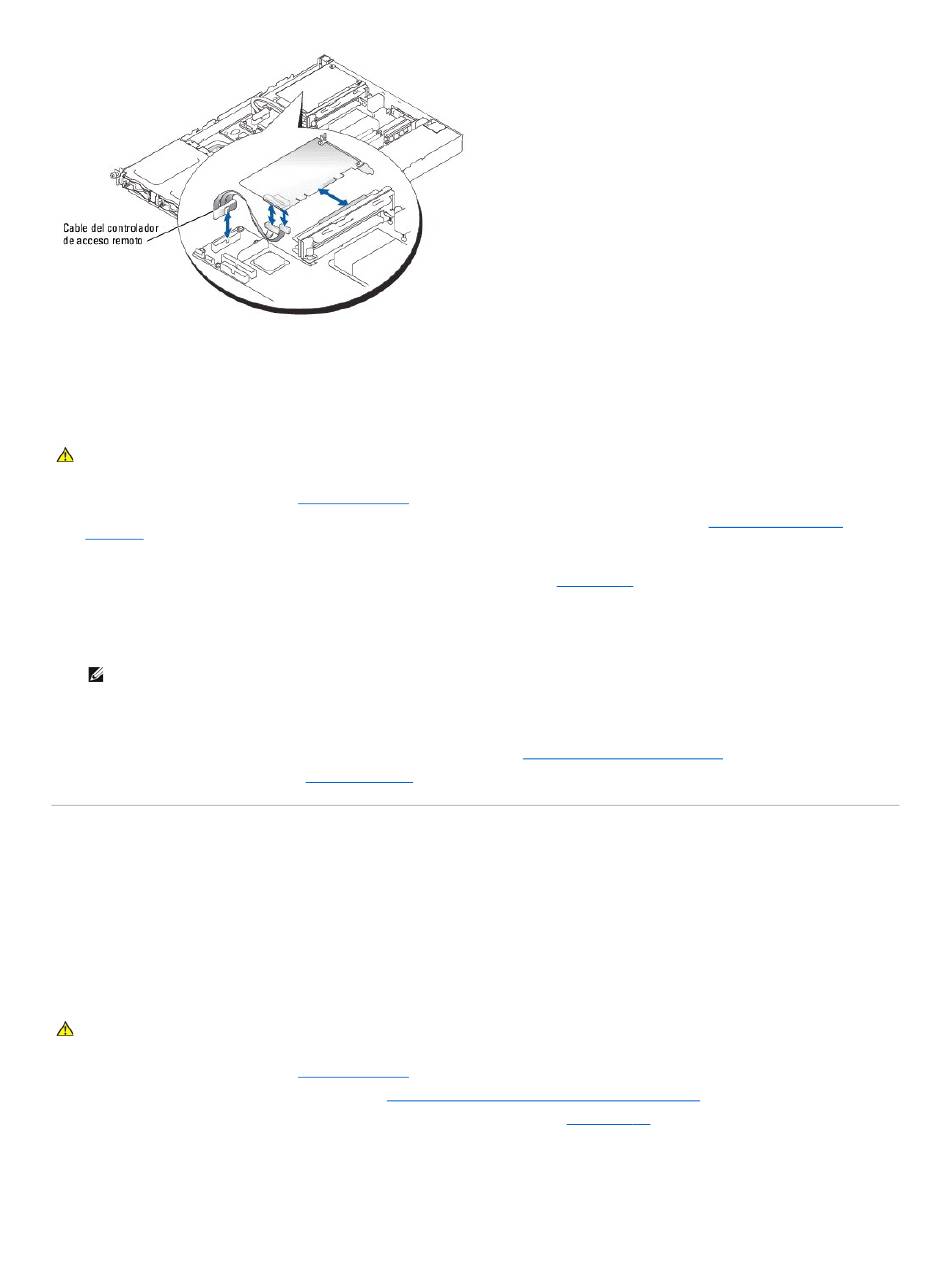

2. Si está extrayendo una tarjeta de controlador de acceso remoto, retire la tarjeta secundaria. Consulte el apartado "Extracción de una tarjeta
secundaria".
3. Desconecte los cables internos o externos que estén conectados a la tarjeta de expansión.
4. Desmonte el retén de la tarjeta de expansión adyacente a las ranuras PCI. Consulte la Ilustración 6-7.
5. Sujete la tarjeta de expansión y sáquela con cuidado del conector de la placa vertical.
6. Si va a quitar la tarjeta de forma permanente, vuelva a colocar el soporte metálico de relleno en la abertura vacía de la ranura para tarjetas.
NOTA: Se deben instalar soportes de relleno sobre las ranuras de tarjeta de expansión vacías para mantener la certificación de la FCC (Federal
Communications Commission [Comisión Federal de Comunicaciones]) del sistema. Los soportes también evitan que el sistema se llene de polvo y
suciedad, y contribuyen a la refrigeración y la circulación del aire adecuadas dentro del sistema.
7. Vuelva a colocar el retén de la tarjeta de expansión.
8. Vuelva a colocar la tarjeta secundaria si se había retirado. Consulte el apartado "Instalación de una tarjeta secundaria".
9. Cierre el sistema. Consulte el apartado
Tarjeta vertical
La tarjeta vertical incluye dos ranuras para tarjeta de expansión.
Extracción de la tarjeta vertical
PRECAUCIÓN: Consulte la Guía de información del sistema para obtener información completa sobre las precauciones de seguridad, trabajo
dentro del ordenador y protección contra descarga electrostática.
1. Abra el sistema. Consulte el apartado
2. Retire las tarjetas de expansión. Consulte el apartado "Instalación y extracción de un controlador RAID SATA CERC".
3. Afloje los dos tornillos de sujeción que fijan la tarjeta vertical a la placa base. Consulte la Ilustración 6-10.
4. Desde la parte posterior del sistema, deslice la tarjeta vertical a la derecha para desconectar la tarjeta vertical de la placa base y retire la tarjeta
vertical del chasis tirando hacia arriba.
Ilustración 6-10. Instalación y desmontaje de la tarjeta vertical
"Apertura del sistema" incluido en "Solución de problemas del sistema".
"Cerrado del sistema" incluido en "Solución de problemas del sistema".
"Apertura del sistema" incluido en "Solución de problemas del sistema".
