ADVERTENCIA: No conecte conductos de ningún tipo directamente la carcasa del convertidor. De lo
!
contrario, la humedad y gases potencialmente peligrosos accederán al interior del convertidor. Conectar
conductos a la carcasa o modificarla de cualquier forma anulará la garantía.
Casquillos de tierra
del conducto
Cables del
sensor
(Bucle de
servicio de 8")

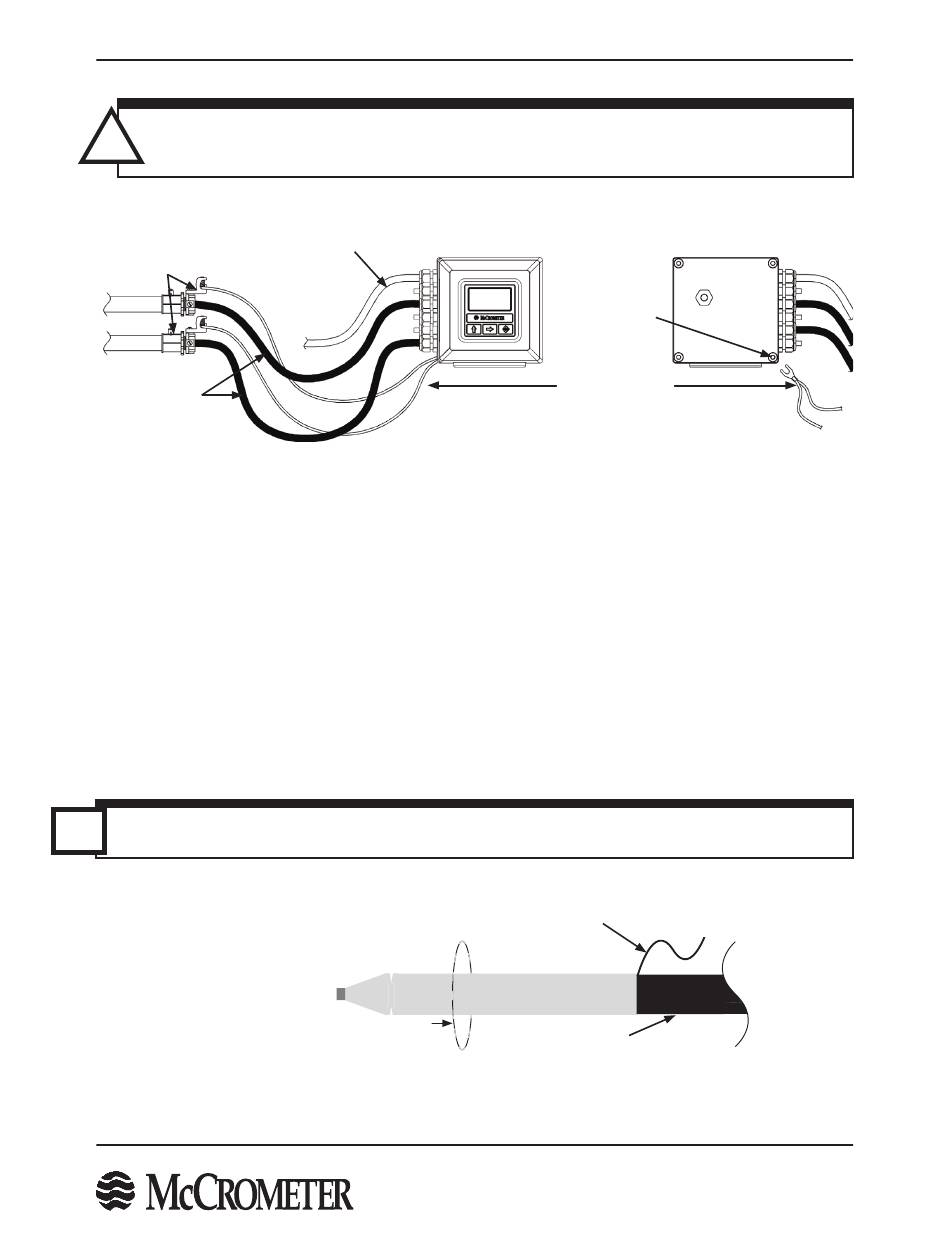

Figura 3 . Instalación del cable, bucle de servicio y conexión equipotencial al conducto metálico
2 .3
Extracción del cable del sensor por el conducto eléctrico
Es muy importante proteger el extremo del cable del sensor al extraerlo por el conducto. El agua puede acumularse
en las secciones bajas del conducto. Use siempre la funda del cable suministrada por fábrica, o un método similar,
para sellar el extremo del cable frente a la entrada de agua cuando extraiga el cable por el conducto (consulte la
Figura 4). Así se garantizará el funcionamiento correcto del medidor.
1.
Asegure la funda del cable sujetándola con una brida o cubrecables espiral por la zona central.
2.
Tire con cuidado de la brida o el cubrecables hasta que el extremo del cable del sensor salga por el conducto.
3.
Acerque el extremo del cable al lugar del convertidor. Si es necesario, asegure el cable para que no caiga por
detrás del conducto.
4.
Retire la funda del cable tirando del hilo pelado. La funda del cable se desprenderá (deseche la funda).
i
PRECAUCIÓN: No corte la funda del cable. De lo contrario, podría dañarse el cable del sensor y afectar a la
calibración del medidor.
Asegure una brida o cubrecables a
esta altura de la funda del cable
www .mccrometer .com
Cable de
Parte delantera
alimentación
IMPORTANTE: Todos los cables deben tener un bucle de servicio de 8" mínimo.
Figura 4 . Funda del cable
3255 WEST STETSON AVENUE • HEMET, CALIFORNIA 92545 EE. UU.
TEL.: 951-652-6811 • FAX: 951-652-3078
Copyright © 2016 McCrometer, Inc. El material impreso no podrá cambiarse ni modificarse sin el permiso de McCrometer.
Las instrucciones y los datos técnicos publicados están sujetos a cambios sin previo aviso. Póngase en contacto con su
representante de McCrometer para obtener instrucciones y datos técnicos actualizados.
INSTALACIÓN DEL CONVERTIDOR
de la carcasa
Tornillo
del panel
posterior de
la carcasa
Cable de tierra
Hilo pelado
Funda del cable
Cables del sensor
4
Parte posterior
de la carcasa
Impreso en los EE. UU.
Lit. N.º 30124-26 Rev. 1.1 / 23-2-18
