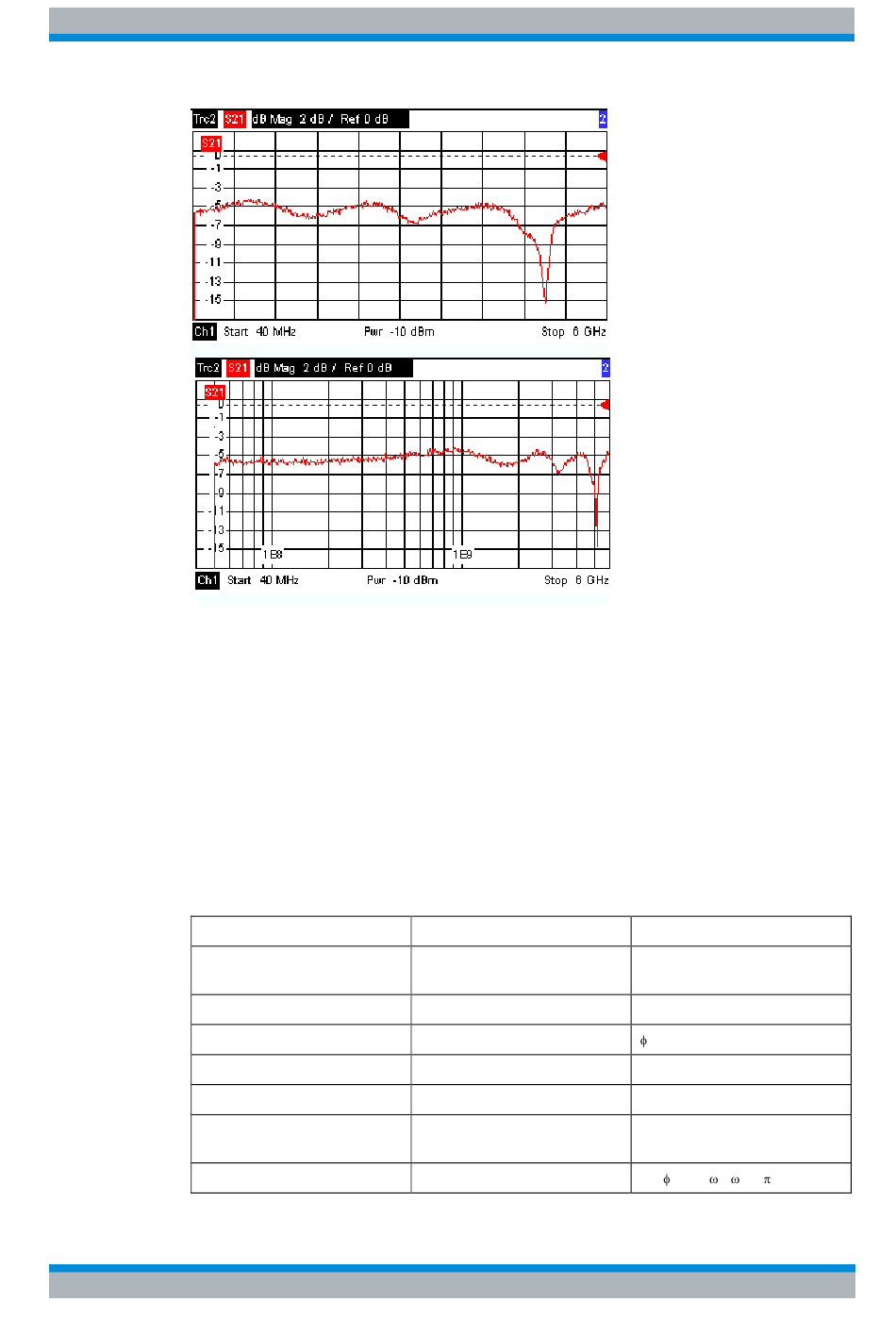

3.1.7.2 Conversión de Magnitudes Complejas a Reales
Los resultados que se han de seleccionar en el menú "Trace – Meas" (Traza –
Medida) se pueden dividir en dos grupos:
J Los Parámetros-S, las Impedancias y las Admitancias son complejos.
J Los Factores de Estabilización son reales.
La tabla que se presenta a continuación muestra cómo se calculan los valores de
respuesta en los diferentes Diagramas Cartesianos a partir de los valores de medida
complejos z = x + jy (donde x, y, z son funciones de la variable de barrido). Las
formulas también admiten resultados reales, que son tratados como valores complejos
con parte imaginaria cero (y = 0).
Formato de la traza
dB Mag
Lin Mag
Phase
Real
Imag
SWR
Group Delay
Guía Rápida 1303.6538.62-01
Descripción
Magnitud de z en dB
Magnitud de z, sin convertir
Fase de z
Parte real de z
Parte imaginaria de z
(Voltaje) Relación de Onda
Estacionaria
Retardo de Grupo, derivada
Visión General del Sistema
Conceptos Básicos
Fórmula
|z| = sqrt ( x + y )
2 2
dB Mag(z) = 20 * log|z| dB
|z| = sqrt ( x + y )
2 2
(z) = arctan (y/x)
Re(z) = x
Im(z) = y
SWR = (1 + |z|) / (1 – |z|)
– d (z) / d ( = 2 * f)
122
