5.4 Face arrière : Description des contrôles
La face arrière contient les prises d'alimentation, des canaux d'entrée et
des canaux de sortie.
IN 1 IN 2 IN 3 IN 4
Off On Off On
PHANT. PWR PHANT. PWR
1 2 4 5 6 7 9
3 8

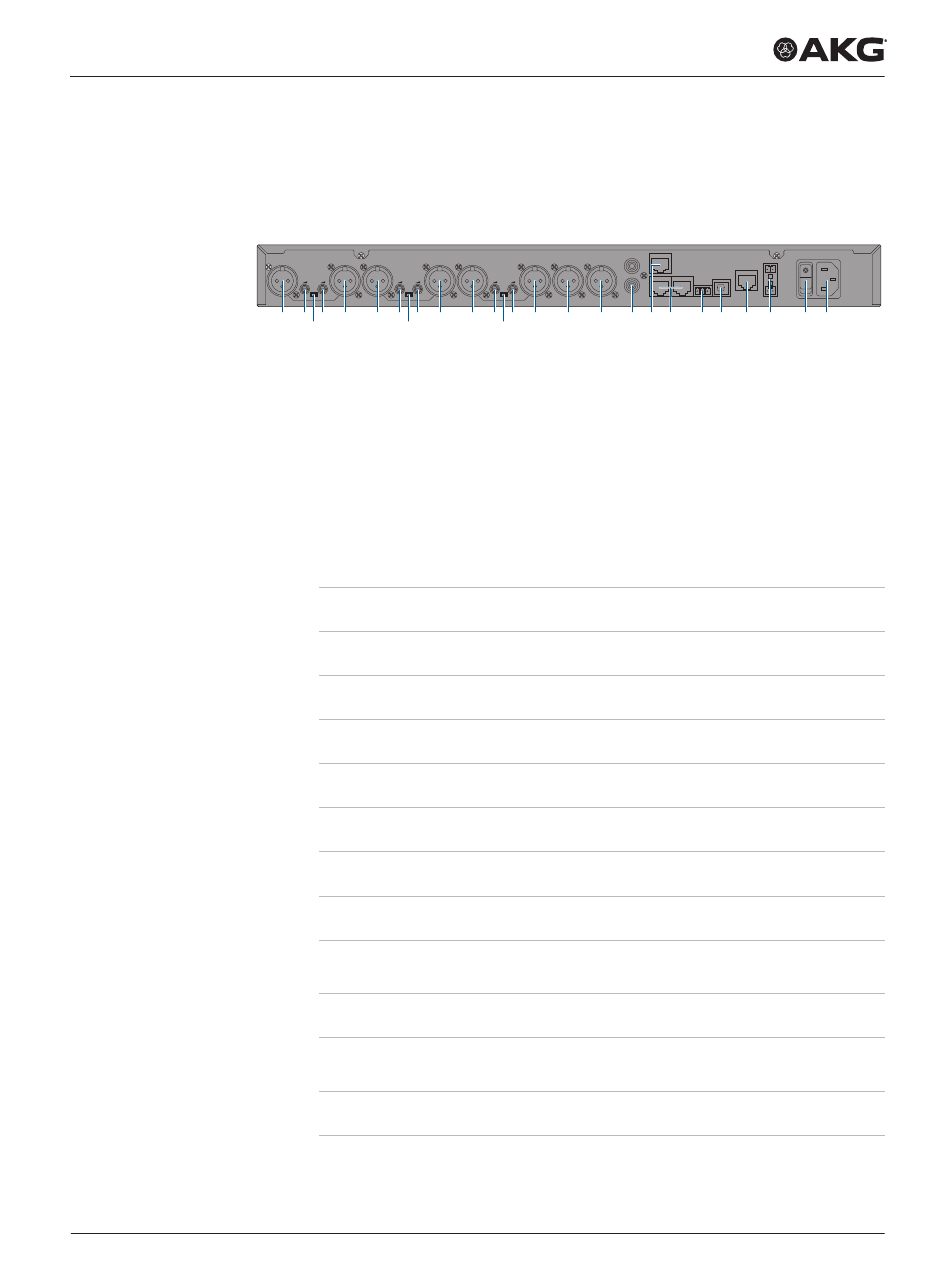

Illustration 2 : Face arrière du DMM8 U (UL, ULD)
*Sur DMM8 ULD seulement
**Sur DMM8 UL et DMM8 ULD seulement
Le tableau suivant décrit les contrôles de la face arrière du
DMM8 U (UL, ULD) :
1, 5, 6, 10, 11, 15
2, 4, 7, 9, 12, 14
3, 8, 13
IN 5 IN 6
Off On
OUT L OUT R
PHANT. PWR
10 11 12 14 15 16 17
13
N° Description
Canaux d'entrée
Régulateur de gain
Alimentation fantôme
16 Canal de sortie stéréo à gauche
17 Canal de sortie stéréo à droite
18 Sortie Enregistrement stéréo
19 Dante™ : *sur DMM8 ULD seulement
20 Douille d'extension
21 Borne Phoenix (mise à la terre/régulation à dis-
tance)
22 Commande sérielle (RS232)
23 Douille Jack modulaire (RJ-45) : **sur DMM8 UL et
DMM8 ULD seulement
24 Contrôle de niveau à distance
DANTE
L
R
REC (OUT) IN - EXPANSION - OUT RS232 USB LAN
18 19* 20 21 22 23** 24 25 26
