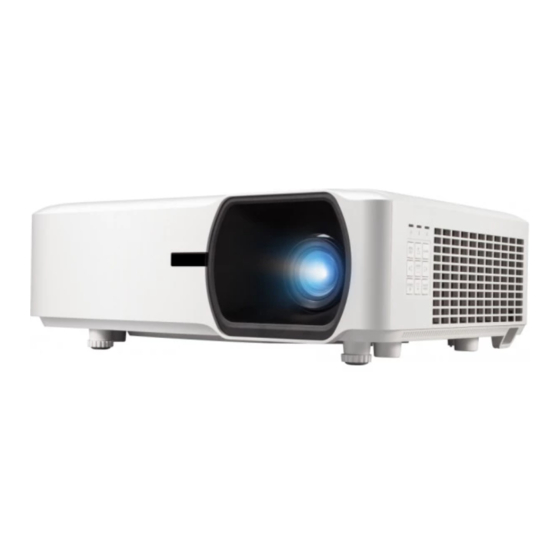

LS750WU/LS850WU/LS860WU
Proyector
Guía de usuario
IMPORTANTE: Lea esta guía de usuario para obtener información importante sobre la instalación y el uso seguros del
producto y para registrarlo para su mantenimiento en el futuro. La información sobre la garantía contenida en la guía de
usuario describe la cobertura limitada que ofrece ViewSonic Corporation, y también se encuentra en nuestro sitio web
http://www.viewsonic.com en inglés o en otros idiomas usando la casilla de selección regional de la esquina superior
derecha de nuestro sitio web: "Antes de operar su equipo lea cuidadosamente las instrucciones en este manual"
Modelo
N.º VS17804/VS17805/VS17889
Nombre del modelo: LS750WU/LS850WU/LS860WU

Publicidad

Tabla de contenido
loading

Manuales relacionados para ViewSonic LS750WU

Resumen de contenidos para ViewSonic LS750WU

  • Página 1 La información sobre la garantía contenida en la guía de usuario describe la cobertura limitada que ofrece ViewSonic Corporation, y también se encuentra en nuestro sitio web http://www.viewsonic.com en inglés o en otros idiomas usando la casilla de selección regional de la esquina superior derecha de nuestro sitio web: “Antes de operar su equipo lea cuidadosamente las instrucciones en este manual”...
  • Página 2 En ViewSonic® creemos que nuestros productos pueden tener potencialmente un impacto positivo en todo el mundo, y estamos seguros de que el producto ViewSonic® que usted ha escogido le será de mucha utilidad.

  • Página 3: Precauciones De Seguridad - Generales

    Precauciones de seguridad - Generales Precauciones de seguridad Lea las siguientes antes de empezar a usar el proyector. • Guarde la guía de usuario en un lugar seguro para poder consultarla posteriormente. • Lea todas las advertencias y siga todas las instrucciones. •...
  • Página 4 (SAI). • Si sale humo, se siente algún ruido anormal o un olor extraño, apague inmediatamente el proyector y llame a su distribuidor o a ViewSonic®. Es peligroso seguir usando el proyector. • Utilice solo los acoplamientos/accesorios especificados por el fabricante.
  • Página 5 Precauciones de seguridad - Montaje en el techo Lea las siguientes Precauciones de seguridad antes de empezar a usar el proyector. Si tiene la intención de instalar el proyector en el techo, le recomendamos encarecidamente que utilice un kit adecuado para el montaje del proyector en el techo y que se asegure de que el proyector quede instalado de forma segura y protegida.

  • Página 6: Tabla De Contenido

    Cambio de las pilas del mando a distancia ..............14 Instalación inicial ............15 Selección del lugar ....................15 Dimensiones de proyección .................16 LS750WU ....................... 16 Imagen 16:10 en una pantalla 16:10................16 Imagen 16:10 en una pantalla 4:3................17 LS850WU/LS860WU ....................18 LS850WU .......................
  • Página 7 Efectuar las conexiones ..........27 Conexión a la corriente eléctrica ................27 Conexión a fuentes de vídeo ................28 Conexión HDMI ..................... 28 Conexión de S-Vídeo ..................... 29 Conexión de vídeo compuesto ................30 Conexión a fuentes informáticas ................31 Conexión VGA......................31 Conexión de salida VGA ..................
  • Página 8 Funciones del menú ..........50 Funcionamiento del menú general de presentación en pantalla (OSD) ....50 Árbol del menú de presentación en pantalla (OSD) ..........51 Menú PANTALLA ....................57 Menú IMAGEN ......................60 Menú GESTIÓN DE ENERGÍA ................64 Menú BÁSICA ......................67 Menú AVANZADA ....................70 Menú...
  • Página 9 Información reglamentaria y sobre servicios ..... 98 Información sobre conformidad normativa ............98 Declaración de conformidad FCC ................98 Declaración de conformidad con el Ministerio de Industria de Canadá ....98 Conformidad CE para países europeos ..............99 Declaración de conformidad con la directiva europea RUSP 2 ......99 Restricción de sustancias peligrosas en India............

  • Página 10: Introducción

    Introducción Los ViewSonic LS750WU/LS850WU/LS860WU brillan en prácticamente cualquier entorno, gracias a sus 5000 lúmenes ANSI de proyección de alto brillo y claridad de resolución WUXGA. El proyector está equipado con la más reciente tecnología láser de fósforo, capaz de lograr hasta 20.000 horas de proyección sin mantenimiento y funcionamiento las 24 horas para ofrecer una solución fiable para uso público.

  • Página 11: Descripción Del Producto

    Descripción del producto Proyector Controles y funciones Aro de enfoque Aro de zoom Tecla de potencia Luz indicadora de Desplazamiento temperatura LS750WU de la lente Luz indicadora de alimentación Luz indicadora (arriba/abajo) de fuente de Desplazamiento de la lente MENU BLANK...

  • Página 12: Puertos De Conexión

    Puertos de conexión LS850WU / LS860WU LS750WU Ranura de seguridad Entrada del cable de alimentación de CA Barra de seguridad Orificios para montaje en el techo Pie de ajuste Puerto Descripción [1] HDMI 1 Puerto HDMI. [2] HDMI 2 Puerto HDMI.

  • Página 13: Mando A Distancia

    Mando a distancia Descripción Botón Muestra el menú Aj. esquina (Ajuste de cuando el menú OSD no está esquinas) Controles y funciones activado. Selecciona los elementos Izquierda/ deseados del menú y realiza Derecha ajustes. Arriba/ Abajo Menu (Menú) Enciende/apaga el menú de presentación en pantalla (OSD) o vuelve al menú...

  • Página 14: Alcance Efectivo Del Mando A Distancia

    Alcance efectivo del mando a distancia Para garantizar la función correcta del mando a distancia, siga los siguientes pasos: El mando a distancia debe colocarse a un ángulo de 30°, perpendicularmente al sensor o a los sensores del mando a distancia IR del proyector.

  • Página 15: Instalación Inicial

    Instalación inicial En esta sección se proporcionan instrucciones detalladas para instalar el proyector. Selección del lugar El lugar de instalación se decidirá sobre la base de las preferencias personales y la disposición de la sala. Tenga en cuenta lo siguiente: •...

  • Página 16: Dimensiones De Proyección

    Dimensiones de proyección NOTA: Consulte “Especificaciones” en la página 77 para obtener información sobre la resolución nativa de la pantalla de este proyector. LS750WU • Imagen 16:10 en una pantalla 16:10 • Imagen 16:10 en una pantalla 4:3 NOTA: (e) = Pantalla / (f) = Centro de la lente Imagen 16:10 en una pantalla 16:10 (a) Tamaño...

  • Página 17: Imagen 16:10 En Una Pantalla 4:3

    Imagen 16:10 en una pantalla 4:3 (a) Tamaño (b) Distancia de (d) Desplazamiento (c) Altura de de la proyección vertical la imagen pantalla mínimo máximo mínimo máximo 1366 1776 1016 1594 2072 1270 1822 2368 1016 1524 2049 2664 1143 1778 2277 2960...

  • Página 18: Ls850Wu/Ls860Wu

    LS850WU/LS860WU Imagen 16:10 en una pantalla 16:10 • • Imagen 16:10 en una pantalla 4:3 NOTA: (e) = Pantalla / (f) = Centro de la lente...

  • Página 19: Ls850Wu

    LS850WU Imagen 16:10 en una pantalla 16:10 (a) Tamaño (b) Distancia de (d) Desplazamiento (c) Altura de de la proyección vertical la imagen pantalla mínimo máximo mínimo máximo 1401 -202 1016 1168 1869 -269 1270 1460 2336 -337 1524 1752 2803 -404 1778...

  • Página 20: Ls860Wu

    LS860WU Imagen 16:10 en una pantalla 16:10 (a) Tamaño (b) Distancia de (d) Desplazamiento (c) Altura de de la proyección vertical la imagen pantalla mínimo máximo mínimo máximo -202 1016 -269 1270 -337 1524 1041 1146 -404 1778 1215 1336 -471 2032 1389...

  • Página 21: Montaje Del Proyector

    Para que la instalación sea más segura, use un montaje de pared o de techo de ViewSonic®. 2. Compruebe que los tornillos que utilice para unir el montaje al proyector cumplan las siguientes especificaciones: •...

  • Página 22: Impedir El Uso No Autorizado

    Impedir el uso no autorizado El proyector tiene varios elementos de seguridad incorporados para evitar robos, accesos o cambios de ajuste accidentales. Uso de la ranura de seguridad Para evitar que le roben el proyector, utilice un dispositivo de bloqueo en la ranura de seguridad para asegurar el proyector a un objeto fijo.

  • Página 23: Uso De La Función De Contraseña

    Uso de la función de contraseña Para evitar el acceso o el uso no autorizados, el proyector tiene una opción de contraseña de seguridad. La contraseña se puede configurar usando el menú de presentación en pantalla (OSD). NOTA: Apunte la contraseña y guárdela en un lugar seguro. Configuración de la contraseña Pulse Menu (Menú) para abrir el menú...

  • Página 24: Cambiar La Contraseña

    Cambiar la contraseña Pulse Menu (Menú) para abrir el menú OSD y vaya a: SISTEMA > Configur. seguridad > Cambiar contraseña. 2. Pulse Enter (Intro), aparecerá el mensaje ‘INTRODUCIR CONTRASEÑA ACTUAL’. 3. Introduzca la contraseña antigua. ͫ Si la contraseña es correcta, aparecerá el mensaje ‘INTRODUCIR NUEVA CONTRASEÑA'.

  • Página 25: Olvidar La Contraseña

    Olvidar la contraseña Si la función de contraseña está activada, se le pedirá que introduzca la contraseña de seis dígitos cada vez que encienda el proyector. Si introduce una contraseña incorrecta, aparecerá el mensaje de error de contraseña que se muestra en la imagen de la derecha, durante 5 segundos, seguido del mensaje ‘INTRODUCIR CONTRASEÑA'.

  • Página 26: Bloqueo De Las Teclas De Control

    Bloqueo de las teclas de control Cuando las teclas de control del proyector están bloqueadas, se impiden los cambios accidentales de la configuración del proyector (por ejemplo, cambios realizados por niños). NOTA: Cuando Bloqueo de teclas del panel está activado, no funcionará ninguna de las teclas de control del proyector, salvo Power (Alimentación).

  • Página 27: Efectuar Las Conexiones

    Efectuar las conexiones Esta sección le guiará para conectar el proyector con otro equipo. Conexión a la corriente eléctrica 1. Conecte el cable de corriente al conector AC IN (entrada de CA) de la parte trasera del proyector. 2. Enchufe el cable de corriente en una toma de corriente. NOTA: Cuando instale el proyector, incorpore un dispositivo de desconexión de acceso fácil en el cableado fijo, o conecte el enchufe de corriente en una toma...

  • Página 28: Conexión A Fuentes De Vídeo

    Conexión a fuentes de vídeo Conexión HDMI Conecte un extremo de un cable HDMI al puerto HDMI de su dispositivo de vídeo. Conecte el otro extremo del cable al puerto HDMI 1 o HDMI 2 del proyector. LS850WU / LS860WU LS750WU...

  • Página 29: Conexión De S-Vídeo

    Conexión de S-Vídeo Conecte un extremo de un cable S-Vídeo al puerto S-Vídeo de su dispositivo de vídeo. Conecte el otro extremo del cable al puerto S-VÍDEO de su proyector. LS850WU / LS860WU LS750WU...

  • Página 30: Conexión De Vídeo Compuesto

    Conexión de vídeo compuesto Conecte un extremo de un cable de vídeo al puerto de vídeo de su dispositivo de vídeo. Conecte el otro extremo del cable al puerto de VÍDEO de su proyector. LS850WU / LS860WU LS750WU...

  • Página 31: Conexión A Fuentes Informáticas

    Conexión a fuentes informáticas Conexión VGA Conecte un extremo de un cable VGA al puerto VGA de su ordenador. Conecte el otro extremo del cable al puerto COMPUTER IN (ENTRADA AL ORDENADOR) su proyector. NOTA: En algunos ordenadores portátiles no se encienden automáticamente las pantallas externas cuando se conectan a un proyector.

  • Página 32: Conexión De Audio

    LS850WU / LS860WU LS750WU Conexión de audio El proyector está equipado con altavoces, pero también puede conectar altavoces externos en el puerto AUDIO OUT (Salida de audio) del proyector. NOTA: La salida de audio está controlada por la configuración de Volume (Volumen y...

  • Página 33: Funcionamiento

    Funcionamiento Encender / Apagar el proyector Puesta en marcha del proyector 1. Pulse el botón Power (Alimentación) para encender el proyector. 2. Se encenderá la fuente de luz y se activará “Encender/Apagar tono”. 3. La luz del indicador de alimentación se mantiene en verde mientras el proyector está...

  • Página 34: Apagado Del Proyector

    Apagado del proyector 1. Pulse el botón Power (Alimentación) o Off (Desactivado) y aparecerá un mensaje de confirmación solicitándole que pulse el botón Power (Alimentación) o Off (Desactivado) por segunda vez. Además, puede pulsar cualquier otro botón para cancelar. NOTA: Si no responde en unos segundos después de pulsar por primera vez, el mensaje desaparecerá.

  • Página 35: Seleccionar Una Fuente De Entrada

    Seleccionar una fuente de entrada El proyector se puede conectar a varios dispositivos al mismo tiempo. No obstante, solo puede mostrar una pantalla completa a la vez. Si desea que el proyector busque automáticamente la fuente de entrada, compruebe que la función Autobúsqueda rápida del menú SISTEMA esté Activado. También puede seleccionar manualmente la Fuente entrada pulsando uno de los botones de selección de fuente del mando a distancia, o puede alternar las señales de entrada disponibles.

  • Página 36: Ajuste De La Imagen Proyectada

    D-Sub (análoga RGB/COMPUTER IN). Ajuste fino del tamaño y de la claridad de la imagen Para ajustar la imagen proyectada al tamaño que desee, gire el aro de zoom. LS750WU LS850WU/LS860WU Para mejorar la claridad de la imagen, gire el aro del foco.

  • Página 37: Corrección De La Deformación Trapezoidal

    Corrección de la deformación trapezoidal El término deformación trapezoidal hace referencia a la situación en la que la imagen proyectada se convierte en un trapezoide debido a la proyección angular. Para corregir esta deformación, y ajustar también la altura del proyector, puede: 1.

  • Página 38: Control De La Imagen Proyectada (Ls850Wu/Ls860Wu)

    Control de la imagen proyectada (LS850WU/LS860WU) Con los botones de desplazamiento de la lente del proyector puede ajustar el desplazamiento vertical de la lente en +/-50 % o el desplazamiento horizontal de la lente en +/-23 % , lo que le permite la comodidad de no tener que desplazarse físicamente ni interactuar con el proyector.

  • Página 39: Ocultar La Imagen

    Ocultar la imagen Para conseguir que la audiencia preste atención al presentador, puede pulsar Blank (En blanco) en el proyector o en el control remoto para esconder la imagen de la pantalla. Pulse cualquier tecla del proyector o del control remoto para volver a mostrar la imagen.

  • Página 40: Control Del Proyector En Un Entorno Lan

    área local. LS850WU / LS860WU LS750WU Configuración del ajuste de control LAN • Si se encuentra en un entorno DHCP: 1.
  • Página 41 NOTA: • Si Dirección IP proyector sigue sin aparecer, póngase en contacto con el administrador de la red. • Si los cables RJ45 no están conectados correctamente, la configuración de Dirección IP proyector, Máscara de subred, Puerta de enlace predeterminada yServidor DNS mostrará...

  • Página 42: Control Del Proyector Mediante Un Navegador Web

    Control del proyector mediante un navegador web Una vez tenga la dirección IP correcta del proyector y este se encuentre encendido o en modo de espera, puede usar cualquier ordenador conectado a la misma red de área local para controlar el proyector. NOTA: •...
  • Página 43 Aparecerá la página principal de Control de red. NOTA: Para acceder a la Configuración de red, a la página Email Alert (alertas por correo electrónico) o a la página de actualización del firmware del proyector/ LAN, necesita la contraseña del administrador. La contraseña predeterminada es “0000”.
  • Página 44 5. Actualización del firmware del proyector i. Visite la página web de ViewSonic para descargar el firmware de actualización del software del proyector mediante LAN: https://www.viewsonic.com. ii. Actualice el archivo de firmware del proyector en la página web del Control de red.
  • Página 45 No apague el proyector ni el ordenador mientras se realiza la actualización. 6. Actualización del firmware LAN i. Vaya a la página de ViewSonic para descargar el firmware de LAN: https://www.viewsonic.com. ii. Actualice el archivo de firmware de LAN en la página web del Control de red.

  • Página 46: Acerca De Crestron E-Control

    Acerca de Crestron e-Control® 1. La página Crestron e-Control® proporciona diversas teclas virtuales para controlar el proyector o ajustar las imágenes proyectadas. Puede pulsar para ver más botones. i. Estos botones funcionan de la misma forma que los botones de los menús OSD o del mando a distancia.
  • Página 47 i. Esta sección se utiliza solo con el sistema de control de Crestron. Póngase en contacto con Crestron o consulte el manual de usuario para obtener información sobre la configuración. ii. Puede asignar un nombre al proyector y hacer el seguimiento de su ubicación y de la persona responsable.
  • Página 48 Elemento de categoría Longitud de entrada Número máximo de caracteres Nombre del proyector Proyector Ubicación Asignado a DHCP (Activado) (No aplicable) Dirección IP Configuración de red Máscara de subred Puerta de enlace predeterminada Servidor DNS Activada (No aplicable) Contraseña de usuario Nueva contraseña Confirmar Activada...

  • Página 49: Pjlink™, Snmp, Amx Y Xpanel Son Formatos Compatibles

    RoomView de Crestron En la página “Editar sala”, introduzca la dirección IP (o nombre de host) tal y como se indica en el menú de visualización de la pantalla (OSD) del proyector, y “02” para IPID, “41794” para el puerto de control reservado de Crestron. Vaya a la página siguiente para obtener más información y la guía de usuario de RoomView™: http://www.crestron.com/products/roomview_connected_embedded_...

  • Página 50: Funciones Del Menú

    Funciones del menú En esta sección se expone el menú de presentación en pantalla (OSD) y sus opciones. Funcionamiento del menú general de presentación en pantalla (OSD) NOTA: Las capturas de pantalla OSD de este manual se utilizan solo como referencia y pueden ser distintas del diseño real.

  • Página 51: Árbol Del Menú De Presentación En Pantalla (Osd)

    Árbol del menú de presentación en pantalla (OSD) Menú principal Submenú Opción del menú PANTALLA Relación de aspecto Automática 16:9 16:10 Nativo Deformación trapez. Frecuencia vertical -40~40 Frecuencia horizontal -40~40 Aj. esquina Superior derecha 45°/90° Superior izquierda 45°/90° Inferior derecha 45°/90°...
  • Página 52 Menú principal Submenú Opción del menú IMAGEN Temp. color 8000K/6500K/5500K Gana. rojo 0~100 Gana. verde 0~100 Gana. azul 0~100 Desv. rojo -50~+50 Desv. verde -50~+50 Desv. azul -50~+50 Avanzada Color -50~50 Matiz -50~50 Nitidez 0~31 Gamma 1.8/2.0/2.2/2.35/ 2.5/Cubic/sRGB Color brillante Desactivado/1/2/3/4/ 5/6/7/8/9/10 Noise Reduction...
  • Página 53 Menú principal Submenú Opción del menú GESTIÓN DE Encendido automático Señal Desactivar/VGA/HDMI/ Todos ENERGÍA Desactivar/Habilitar Encendido directo Desactivar/Habilitar Energía intelig. Apagado automático Desactivar/10 min/ 20 min/30 min Temporizador Desactivar/30 min/ 1 hr/2hr/3 hr/4 hr/ 8 hr/12 hr Ahorro de energía Desactivar/Habilitar Configuración en espera Bucle VGA Desactivado/Activado...
  • Página 54 Patrón Desactivado Probar tarjeta Temporizador en blanco Desactivar/5 min/10 min/15 min/20 min/25 min/ 30 min Mensaje Desactivado Activado Pantalla bienvenida Negra Azul ViewSonic AVANZADA Configuración 3D Gafas 3D DLP/3D VESA Formato 3D Automática Desactivado Fotogr. Secuencial Empaque cuadros Superior-Inferior En paralelo...
  • Página 55 Menú principal Submenú Opción del menú AVANZADA Ajuste control LAN Configuración LAN DHCP ACTIVADO/IP estática Dirección IP proyector Máscara de subred Puerta de enlace predeterminada Servidor DNS Control LAN en espera Desactivado/Activado Aplicar Configuración de la Modo de la fuente de luz Normal/Eco/ fuente de luz Dynamic Eco/...
  • Página 56 Menú principal Submenú Opción del menú SISTEMA Modo altitud elevada Desactivado Activado Autobúsqueda rápida Desactivado Activado Configur. seguridad Cambiar contraseña Activar Bloqueo Desactivado/Activado Bloqueo de teclas Desactivado del panel Activado Cód mando distancia 1/2/3/4/5/6/7/8 Método control RS-232 HDBaseT (solo para los modelos LS850WU/LS860WU) Tasa en baudios 2400/4800/9600/14400/19200/38400/57600/...

  • Página 57: Menú Pantalla

    Menú PANTALLA 1. Pulse el botón Menu (Menú) para mostrar el menú de presentación en pantalla (OSD). 2. Pulse para seleccionar el menú PANTALLA. Después pulse Enter (Intro) o use para acceder al menú PANTALLA. 3. Pulse para seleccionar la opción del menú. Después pulse Enter (Intro) para mostrar los submenús, o pulse...

  • Página 58: Opción Del Menú

    Opción del menú Descripción Relación de aspecto Automática Ajusta la escala de una imagen proporcionalmente para adaptar la resolución nativa del proyector al ancho horizontal. Esto resulta adecuado para la imagen entrante que no sea de 4:3 ni de 16:9, y cuando se desea utilizar al máximo la pantalla sin modificar la relación de aspecto de la imagen.
  • Página 59 Opción del menú Descripción Tamaño H. Ajusta el ancho horizontal de la imagen. NOTA: Esta función solo está disponible cuando se selecciona una señal de entrada de PC. Zoom Agranda la imagen proyectada y le permite navegar por la imagen. Sobrebarrido Ajusta la tasa de sobrebarrido de 0 % a 5 %.

  • Página 60: Menú Imagen

    Menú IMAGEN 1. Pulse el botón Menu (Menú) para mostrar el menú de presentación en pantalla (OSD). 2. Pulse para seleccionar el menú IMAGEN. Después pulse Enter (Intro) o use para acceder al menú IMAGEN. 3. Pulse para seleccionar la opción del menú. Después pulse para Enter (Intro) mostrar los submenús, o pulse...

  • Página 61: Modo Color

    Opción del menú Descripción Modo Color Brillo máximo Maximiza el brillo de la imagen proyectada. Este modo es adecuado para entornos en los que se necesita más brillo, como cuando se usa el proyector en salas con buena iluminación. Presentación Diseñado para presentaciones en entornos de luz diurna, para que coincida con los colores de ordenadores y portátiles.
  • Página 62 Opción del menú Descripción Temp. color 8000K Las imágenes aparecen con un color blanco azulado. 6500K Las imágenes mantienen una apariencia blanca normal. 5500K Las imágenes aparecen con un color blanco rojizo. Para establecer una temperatura de color personalizada, se pueden ajustar además los siguientes elementos: Gana.
  • Página 63 Opción del menú Descripción Avanzada Noise Reduction Esta función reduce el ruido eléctrico en la imagen que producen distintos reproductores de medios. Cuanto más alto sea el valor, menos ruido habrá. (No disponible cuando la señal de entrada es HDMI) Administración de color La administración de color solo debe plantearse en las instalaciones permanentes con niveles de iluminación...

  • Página 64: Menú Gestión De Energía

    Menú GESTIÓN DE ENERGÍA 1. Pulse el botón Menu (Menú) para mostrar el menú de presentación en pantalla (OSD). 2. Pulse para seleccionar el menú GESTIÓN DE ENERGÍA. Después pulse Enter (Intro) o use para acceder al menú GESTIÓN DE ENERGÍA. 3.
  • Página 65 Opción del menú Descripción Encendido automático Señal La selección de VGA/HDMI permite que el proyector se encienda automáticamente una vez que la señal VGA/HDMI entra por el cable VGA/HDMI. También puede seleccionar Todos y el proyector se encenderá automáticamente una vez que reciba una señal VGA o HDMI.
  • Página 66 Opción del menú Descripción Configuración en Las funciones que se indican abajo están disponibles en modo de espera (conectadas, pero no activadas). espera Bucle VGA Cuando se selecciona Activado, el proyector emite la señal recibida únicamente de ENTRADA DEL ORDENADOR. Pase de audio Cuando se selecciona Activado, el proyector emite una señal de audio cuando los conectores Entrada de audio...

  • Página 67: Menú Básica

    Menú BÁSICA 1. Pulse el botón Menu (Menú) para mostrar el menú de presentación en pantalla (OSD). 2. Pulse para seleccionar el menú BÁSICA. Después pulse Enter (Intro) o use para acceder al menú BÁSICA. 3. Pulse para seleccionar la opción del menú. Después pulse Enter (Intro) para mostrar los submenús, o pulse...

  • Página 68: Temporizador De Presentación

    Opción del menú Descripción Configuración audio Silencio Seleccione Activado para apagar temporalmente el altavoz interno del proyector o el volumen que sale del conector de salida de audio. Volumen de audio Ajusta el nivel de volumen del altavoz interno del proyector o el volumen que sale del conector de salida de audio.
  • Página 69 Opción del menú Descripción Patrón Ayuda a ajustar el tamaño y el foco de la imagen y comprueba la distorsión de la imagen proyectada. Temporizador en Permite al proyector devolver la imagen automáticamente después de un intervalo de tiempo durante el que no se haya blanco realizado ninguna acción en la pantalla en blanco.

  • Página 70: Menú Avanzada

    Menú AVANZADA 1. Pulse el botón Menu (Menú) para mostrar el menú de presentación en pantalla (OSD). 2. Pulse para seleccionar el menú AVANZADA. Después pulse Enter (Intro) o use para acceder al menú AVANZADA. 3. Pulse para seleccionar la opción del menú. Después pulse para Enter (Intro) mostrar los submenús, o pulse...

  • Página 71: Configuración Hdmi

    Opción del menú Descripción Configuración 3D Este proyector cuenta con una función 3D que le permite disfrutar de películas, vídeos y acontecimientos deportivos en 3D, de forma más realista, gracias a la presentación de la profundidad de las imágenes. Tendrá que usar unas gafas 3D para ver las imágenes en 3D.

  • Página 72: Dhcp Activado

    Opción del menú Descripción Ajuste control LAN Configuración LAN ͫ DHCP ACTIVADO: Seleccione esta opción si se encuentra en un entorno DHCP y la configuración Dirección IP proyector, Máscara de subred, Puerta de enlace predeterminada, Servidor DNS se recuperará automáticamente. ͫ...

  • Página 73: Restablecer Configuración

    Opción del menú Descripción Subt. Cerrados Habilitar subtítulos Activa la función cuando la señal de entrada seleccionada tiene subtítulos cerrados. NOTA: • Subtítulos: Visualización en pantalla de subtítulos cerrados de diálogo, narración y efectos de sonido de programas de televisión y vídeos (habitualmente se indican como “CC” en la programación de televisión).

  • Página 74: Menú Sistema

    Menú SISTEMA 1. Pulse el botón Menu (Menú) para mostrar el menú de presentación en pantalla (OSD). 2. Pulse para seleccionar el menú SISTEMA. Después pulse Enter (Intro) o use para acceder al menú SISTEMA. 3. Pulse para seleccionar la opción del menú. Después pulse para Enter (Intro) mostrar los submenús, o pulse...
  • Página 75 Opción del menú Descripción Modo altitud elevada Le recomendamos que utilice el modo de altitud elevada cuando su entorno se encuentre entre 1.500 m y 3.000 m por encima del nivel del mar y la temperatura sea de 5 °C–25 °C. NOTA: •...

  • Página 76: Menú Información

    Menú INFORMACIÓN 1. Pulse el botón Menu (Menú) para mostrar el menú de presentación en pantalla (OSD). 2. Pulse para seleccionar el menú INFORMACIÓN y mostrar el contenido. Opción del menú Descripción Fuente Muestra la fuente de entrada actual. Modo Color Muestra el modo seleccionado en el menú...

  • Página 77: Apéndice

    6,4 kg (14,1 lbs) 6,6 kg (14,6 lbs) Modos de ahorro Activado 460 W (típico) de energía Desactivado < 0,5 W (modo de espera) Utilice solo el adaptador de corriente ViewSonic® o de un proveedor autorizado. La condición de prueba cumple los estándares EEI.

  • Página 78: Dimensiones Del Proyector

    Dimensiones del proyector 405 mm (ancho) x 305 mm (fondo) x 144 mm (alto) 405 mm 305 mm 144 mm 75,5 mm (LS750WU), 101,9 78,2 mm (LS850WU/LS860WU) Tabla de tiempos RGB analógico Frecuencia de Sincr 3D Reloj Resolución Modo actualización...
  • Página 79 Frecuencia de Sincr 3D Reloj Resolución Modo actualización Frecuencia (MHz) Fotogr. secuencial Superior-Inferior En paralelo (Hz) (kHz) 1280 x 800 WXGA_60 59,81 49,702 83,5 Compatible Compatible Compatible WXGA_75 74,934 62,795 106,5 WXGA_85 84,88 71,554 122,5 WXGA_120 119,909 101,563 146,25 Compatible (Supresión reducida) 1280 x 1024 SXGA_60...

  • Página 80: Hdmi (Pc)

    HDMI (PC) Frecuencia de Sincr 3D Reloj Resolución Modo actualización Frecuencia (MHz) Fotogr. secuencial Superior-Inferior En paralelo (Hz) (kHz) 640 x 480 VGA_60 59,94 31,469 25,175 Compatible Compatible Compatible VGA_72 72,809 37,861 31,5 VGA_75 37,5 31,5 VGA_85 85,008 43,269 720 x 400 720 x 400_70 70,087 31,469...

  • Página 81: Hdmi (Vídeo)

    Frecuencia de Sincr 3D Reloj Resolución Modo actualización Frecuencia (MHz) Fotogr. secuencial Superior-Inferior En paralelo (Hz) (kHz) 1680 x 1050 1680x1050_60 59,954 65,29 146,25 Compatible Compatible 640 x 480@67 Hz MAC13 66,667 30,24 832 x 624@75Hz MAC16 74,546 49,722 57,28 1024 x 768@75Hz MAC19 74,93...

  • Página 82: Vídeo Por Componentes

    Vídeo por componentes Frecuencia Sincr 3D Frecuencia vertical Modo de vídeo Resolución horizontal Reloj (MHz) (Hz) Fotogr. secuencial (KHz) 480i 720 x 480 15,73 59,94 13,5 Compatible 480p 720 x 480 31,47 59,94 Compatible 576i 720 x 576 15,63 13,5 Compatible 576p 720 x 576...

  • Página 83: Tabla De Control Ir

    Tabla de control IR Tecla Formato Byte 1 Byte 2 Byte 3 Byte 4 NEC-F2 On (Activado) NEC-F2 Off (Desactivado) COMP NEC-F2 HDMI/HDMI 1 NEC-F2 HDMI 2 NEC-F2 Auto Sync (Sincronización automática) NEC-F2 Source (Fuente) NEC-F2 NEC-F2 Arriba/ NEC-F2 Izquierda/ Intro/ NEC-F2 NEC-F2...

  • Página 84: Código De Dirección

    Código de dirección Código 1 83F4 Código 2 93F4 Código 3 A3F4 Código 4 B3F4 Código 5 C3F4 Código 6 D3F4 Código 7 E3F4 Código 8 F3F4...

  • Página 85: Tabla De Comandos Rs-232

    0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0A 0x00 0x67 Pantalla bienvenida Escribir Azul 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0A 0x01 0x68 Pantalla bienvenida Escribir ViewSonic 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0A 0x02 0x69 Pantalla bienvenida Leer Estado...
  • Página 86 Función Tipo Acción Comando Modo de fuente de luz Escribir Personalizado 100 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x10 0x08 0x75 Modo de fuente de luz Leer Estado 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x10 0x6E Mensaje Escribir Desactivar 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x27 0x00 0x84...
  • Página 87 Función Tipo Acción Comando Temperatura de color- Escribir Aumentar 0x06 0x14 0x00 0x05 0x00 0x34 0x12 0x3A 0x00 0x01 0x9A Ganancia de rojo Temperatura de color- Leer Obtener valor 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x3B 0x9A Ganancia de rojo Temperatura de color- Escribir Reducir...
  • Página 88 Función Tipo Acción Comando Modo Color Escribir Brillo máximo 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x00 0x69 Modo Color Escribir Película 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x01 0x6A Modo Color Escribir Estándar 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x04 0x6D Modo Color Escribir Foto 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x13 0x7C...
  • Página 89 Función Tipo Acción Comando Volumen Leer Obtener valor 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x14 0x03 0x64 Idioma Escribir Español 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x00 0x61 Idioma Escribir Francés 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x01 0x62 Idioma Escribir Alemán 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x02 0x63...
  • Página 90 Función Tipo Acción Comando Color brillante Escribir Color brillante 5 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x05 0x72 Color brillante Escribir Color brillante 6 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x06 0x73 Color brillante Escribir Color brillante 7 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x07 0x74 Color brillante Escribir Color brillante 8...

  • Página 91: Glosario

    Glosario En esta sección se presenta el glosario estándar de los términos utilizados en los modelos de proyectores. Todos los términos se exponen en orden alfabético. NOTA: Es posible que algunos términos no sean aplicables a su proyector. Aro de enfoque Sirve para mejorar manualmente la claridad de la imagen proyectada.
  • Página 92 Muestra el modo de sincronización (entrada de señal de vídeo), el número de modelo del proyector, el número de serie y la URL del sitio web de ViewSonic®. Input Select (Selección de entrada) Alterna entre las diferentes opciones de entrada disponibles para el proyector.

  • Página 93: Sobrebarrido

    Nitidez Ajusta la calidad de la imagen. Pattern (Patrón) Proyecta una cuadrícula que se utiliza para el ajuste y el ajuste fino de la imagen. Posición proyector La imagen proyectada puede ajustarse basándose en la ubicación de instalación del proyector, por ejemplo, el techo o la instalación de proyección trasera.

  • Página 94: Resolución De Problemas

    Resolución de problemas Problemas comunes En esta sección se describen algunos de los problemas comunes que pueden presentarse al utilizar el proyector. Problema Posibles soluciones El proyector no se enciende • Compruebe que el cable de corriente esté bien conectado al proyector y a la toma de corriente. •...

  • Página 95: Indicadores De Led

    Indicadores de LED Estado y descripción Alimentación Parpadeo Desactivado Desactivado Modo de espera azul Azul Desactivado Desactivado Encendido Azul Desactivado Desactivado Funcionamiento normal Parpadeo Desactivado Desactivado Refrigeración normal al apagar azul Rojo Desactivado Desactivado Descargando Azul Azul Azul Combustión desactivada Fuente de luz Parpadeo Desactivado...

  • Página 96: Mantenimiento

    • Introduzca el proyector en el embalaje original o un embalaje equivalente. Exención de responsabilidad • ViewSonic® desaconseja el uso de limpiadores a base de amoniaco o alcohol para limpiar la lente o la carcasa. Algunos limpiadores químicos dañan la lente y la carcasa del proyector.

  • Página 97: Información Sobre La Fuente De Luz

    Información sobre la fuente de luz Esta sección le proporcionará una mayor comprensión de la fuente de luz de su proyector. Tiempo de uso de la fuente de luz Cuando se usa el proyector, la duración (en horas) de la fuente de luz se calcula automáticamente mediante el temporizador integrado.

  • Página 98: Información Reglamentaria Y Sobre Servicios

    Información reglamentaria y sobre servicios Información sobre conformidad normativa Esta sección trata sobre todos los requisitos y declaraciones exigidos por las normas. Las solicitudes confirmadas correspondientes se referirán a las etiquetas de las placas de identificación y a los marcados pertinentes de la unidad. Declaración de conformidad FCC Este dispositivo cumple la parte 15 de las normas de la FCC (Comisión Federal de Comunicaciones de EE.

  • Página 99: Conformidad Ce Para Países Europeos

    Conformidad CE para países europeos El dispositivo cumple la Directiva CEM 2014/30/UE y la Directiva de Baja Tensión 2014/35/UE. La siguiente información es solo para los estados miembros de la UE: La marca que se indica a la derecha indica el cumplimiento de la Directiva sobre residuos de aparatos eléctricos y electrónicos 2012/19/UE (RAEE).

  • Página 100: Restricción De Sustancias Peligrosas En India

    Anexo 2 de la norma. Eliminación del producto al final de su vida útil ViewSonic® respeta el medioambiente y se compromete a trabajar y a vivir en modo ecológico. Gracias por ser parte de una informática más inteligente y más verde.

  • Página 101: Información Sobre Derechos De Autor

    Microsoft, Windows y el logotipo de Windows son marcas comerciales registradas de Microsoft Corporation en Estados Unidos y otros países. ViewSonic® y el logotipo de los tres pájaros son marcas comerciales de ViewSonic® Corporation. VESA es una marca comercial registrada de la Asociación de Normas Electrónicas de Vídeo.

  • Página 102: Servicio Al Cliente

    NOTA: Necesitará el número de serie del producto. País/ Región Sitio web País/ Región Sitio web Asia-Pacífico y África Australia Bangladés www.viewsonic.com/au/ www.viewsonic.com/bd/ 中国 (China) www.viewsonic.com.cn 香港 (繁體中文) www.viewsonic.com/hk/ Hong Kong (Inglés) India www.viewsonic.com/hk-en/ www.viewsonic.com/in/...

  • Página 103: Garantía Limitada

    Si un producto presenta defectos en los materiales o de mano de obra durante el plazo de la garantía, ViewSonic, a su exclusiva discreción, reparará el producto o lo sustituirá con otro similar. Cuando se sustituyen productos o piezas, se pueden suministrar piezas o componentes regenerados o restaurados.
  • Página 104 Remoción o instalación del producto. g. Causas externas al producto, como fluctuaciones o falta de energía eléctrica. h. Uso de suministros o piezas que no cumplen las especificaciones de ViewSonic. i. Desgaste normal. j. Cualquier otra causa que no se refiera a un defecto del producto.
  • Página 105 Exclusión de daños: La responsabilidad de ViewSonic se limita a los costes de reparación o sustitución del producto. ViewSonic no asumirá ninguna responsabilidad por: 1. Daños a otros bienes causados por cualquier defecto en el producto, daños causados por inconvenientes, pérdida de uso del producto, pérdida de tiempo, lucro cesante, pérdida de oportunidades comerciales, pérdida de fondo de...

  • Página 106: Garantía Limitada En México

    Si un producto presenta defectos en los materiales o de mano de obra durante el plazo de la garantía, ViewSonic, a su exclusiva discreción, reparará el producto o lo sustituirá con otro similar. Cuando se sustituyen productos o piezas, se pueden suministrar piezas o componentes y accesorios regenerados o restaurados.
  • Página 107 Exclusión de daños: La responsabilidad de ViewSonic se limita a los costes de reparación o sustitución del producto. ViewSonic no asumirá ninguna responsabilidad por: 1. Daños a otros bienes causados por cualquier defecto en el producto, daños causados por inconvenientes, pérdida de uso del producto, pérdida de tiempo,...
  • Página 108 Tel.: 01(52)95-15-15-22-22 Tel.: (52) 999-925-1916 Fax: 01(52)95-15-13-67-00 E-Mail: rrrb@sureste.com E-Mail. gpotai2001@hotmail.com Tijuana: PARA ASISTENCIA EN EE. UU.: ViewSonic Corporation 14035 Pipeline Ave. Chino, CA 91710, USA Av. Ferrocarril Sonora #3780 L-C Tel.: 800-688-6688 Col 20 de Noviembre E-Mail: http://www.viewsonic.com Tijuana, México Plantilla de las condiciones de la garantía del proyector para México en el manual de usuario...
  • Página 109 C0 M91 Y72 K24 Process Color Process Color C0 M0 Y0 K100 C0 M91 Y72 K24 Process Color Spot Color Pantone Black C Pantone 187 C Spot Color...
