Instrucciones de montaje PMblue
4.2

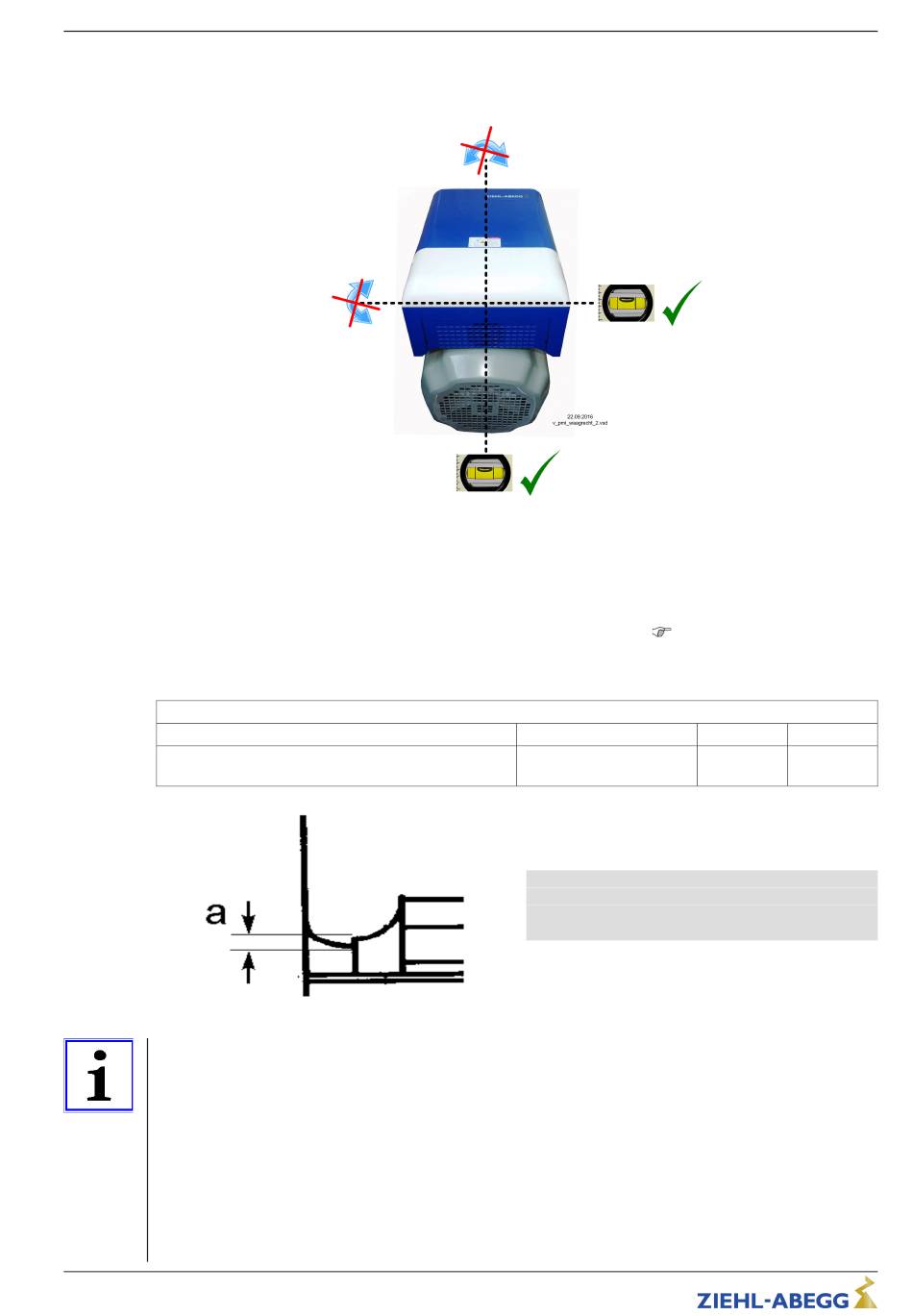

Posición admisible del convertidor de frecuencia montado
Se permite únicamente una posición horizontal del equipo, ya que sólo en esa posición se puede
garantizar la clase de protección de la carcasa IP54 indicada.
4.3
Montaje del equipo diseño ER
Para fijar el ventilador, utilice, p. ej., tornillos de la clase de resistencia 8.8 según DIN EN ISO 4014.
Apriete los tornillos con una chapa-freno de tuerca adecuada.
"
Apriete el medio de fijación con los pares de apriete especificados (
"
Tras un tiempo de funcionamiento de aprox. 1 hora compruebe que el par de apriete del atornillado
"
es el par de apriete necesario.
Pares de apriete permitidos M
Tamaño de la rosca
Clase de resistencia 8.8, Coeficiente de fricción µges =
0,12
Información
•
Cada presión aplicada para atornillar el tornillo en un material específico es diferente. Si la clase de
resistencia de los tornillos es distinta a 8.8, deberá determinar el par de apriete adecuado par ellos
mediante los ensayos de atornillamiento correspondientes.
•
Para evitar la transferencia de oscilaciones perturbadoras, recomendamos un desacoplamiento
sonoro del cuerpo del ventilador radial completo. (Los elementos de muelle o de atenuación en
general no forman parte del volumen de suministro de serie). Puede consultar la asignación de las
distancias de los elementos de atenuación en los catálogos de nuestro sitio web www.ziehl-
abegg.com en la zona de descargas , sección de técnica de ventilación y regulación.
•
Colocación al aire libre sólo si se ha constatado y confirmado en la documentación del pedido. En
caso de tiempos de parada prolongados en entornos húmedos, existe el peligro de daños en los
L-BAL-F064-E 1735 Index 005
A
Nro. de art. 00702526-E
11/36
Tabla).
M6
9,5 Nm
Tener cuidado con el ajuste regular de la ranura "a"
según figura. La torsión debida a la superficie de
apoyo irregular puede producir roces del rodete y la
avería del ventilador.
Montaje
M8
M10
23 Nm
40 Nm
