Manual de instalación
6� PRUEBA DE FUNCIONAMIENTO
Haga funcionar la unidad según "los puntos claves para la
prueba de funcionamiento" que aparecen en la tapa de la caja
eléctrica de control.
PRECAUCIONES
● La prueba de funcionamiento no se puede realizar hasta que
la unidad exterior lleve conectada a la corriente 12 horas.
● La prueba de funcionamiento no puede comenzar hasta que
todas las válvula estén bien abiertas.
● Nunca fuerce el recorrido. (O el protector se asienta hacia
atrás y es peligroso.)
7� PRECAUCIONES PARA EVITAR
FUGAS DE REFRIGERANTE
Este aire acondicionado (A/A) usa un refrigerante inocuo y no
inflamable. El cuarto de ubicación del aire acondicionado debe
ser grande para que cualquier fuga de refrigerante no pueda
alcanzar el grosor máximo. De manera que se puedan tomar
acciones importantes a tiempo.
● Densidad crítica-----Concentración máxima de freón que no sea
nociva para las personas.
● Densidad crítica del refrigerante: 0,44 [kg/m
Compruebe el grosor en los siguientes pasos y tome las
acciones necesarias.
1. Calcule la suma del volumen de carga (A[kg]). Volumen total
del refrigerante de 10 HP = volumen de refrigerante de fábrica
+ cargas adicionales.
2. Calcule el volumen del espacio interior de la unidad interior
(B[m³]) (como volumen mínimo)
3. Calcule el espesor del refrigerante.
A [kg]
Grosor requerido
B[m³]
Medida del contador con respecto al máximo grosor (?)
1. Instalación del ventilador mecánico para reducir la concen-
tración de refrigerante si está por encima del nivel indicado.
(ventilar con regularidad)
2. Instale la alarma de fugas relacionada al ventilador mecánico
si no puede ventilar regularmente.
Unidad exterior
Unidad
interior
Fuga de refrigerante en la habitación
(todo el refrigerante circula hacia arriba)
b. Alarma de fuga relacionada con el ventilador mecánico
Ud. interior
(La sirena de búsqueda de fugas debe instalarse en
lugares donde sea fácil mantener el refrigerante)
] para R410A.
3
A. Ventilación

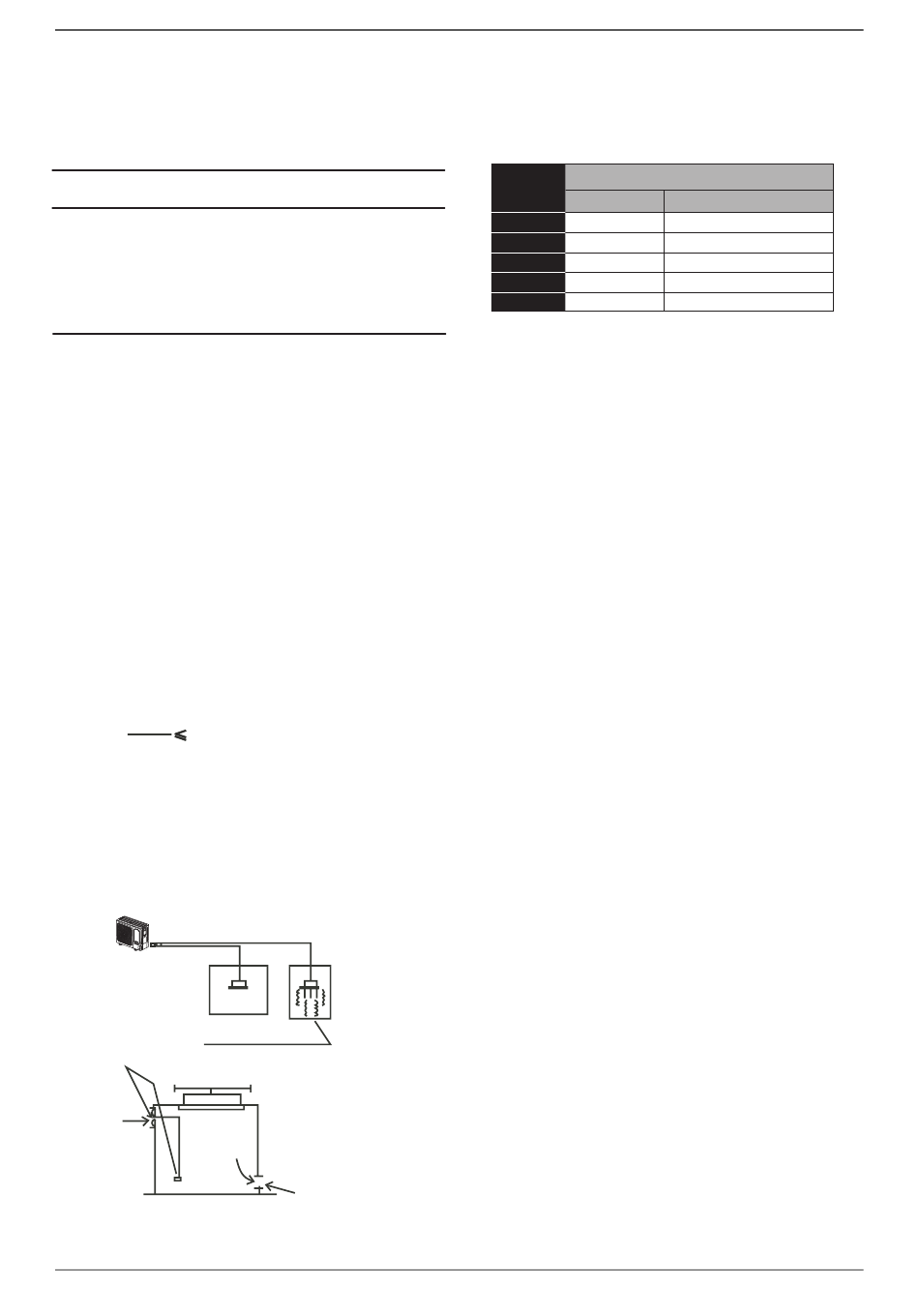

Fig. 8-1
15
7�1� Información importante para el
refrigerante usado
Este producto contiene gas fluorado, está prohibido que salga al aire.
Tipo de refrigerante R410A; Volumen de GWP: 2088;
GWP = Potencial de Calentamiento Global
Cargado de fábrica
Modelo
Refrigerante/kg Toneladas de CO
2.20
8kW
2.35
10kW
3.00
12kW
3.40
14kW
16kW 3.80
Atención:
Frecuencia de comprobaciones de fugas de refrigerante
1) Para las unidades que contengan gases fluorados de efecto invernadero
en cantidades de 5 t equivalente de CO
50 t de CO , comprobar al menos cada 12 meses, o cuando se instale
2
un sistema de detección de fugas al menos cada 24 meses
2) Para las unidades que contengan gases fluorados de efecto invernadero
en cantidades de 50 t equivalente de CO
500 t de CO , comprobar al menos cada 12 meses, o cuando se instale
2
un sistema de detección de fugas al menos cada 12 meses.
3) Para las unidades que contengan gases fluorados de efecto invernadero
en cantidades de 500 t equivalente de CO
cada 3 meses, o cuando se instale un sistema de detección de fugas al
menos cada 6 meses.
4) Los equipos no herméticos cargados con gases fluorados de efecto
invernadero solo se venderán al usuario final cuando se demuestre que
la instalación será realizada por una persona certificada por la empresa.
5) Solo puede realizar la instalación, la manipulación y el mantenimiento un
técnico certificado.
8� ENTREGA DEL MANUAL AL USUARIO
Los manuales de uso de las unidades interiores y exteriores se deben
entregar al usuario. Explique en detalles el contenido del manual a los
clientes.
Mini MVD V6M
equivalentes
2
4.59
4.91
6.26
7.10
7.93
o más, unidades de menos de
2
o más, unidades de menos de
2
o más, comprobar al menos
2
