2.3 Identificación del componente

2.3.1 Plataforma FlexDraper FD75

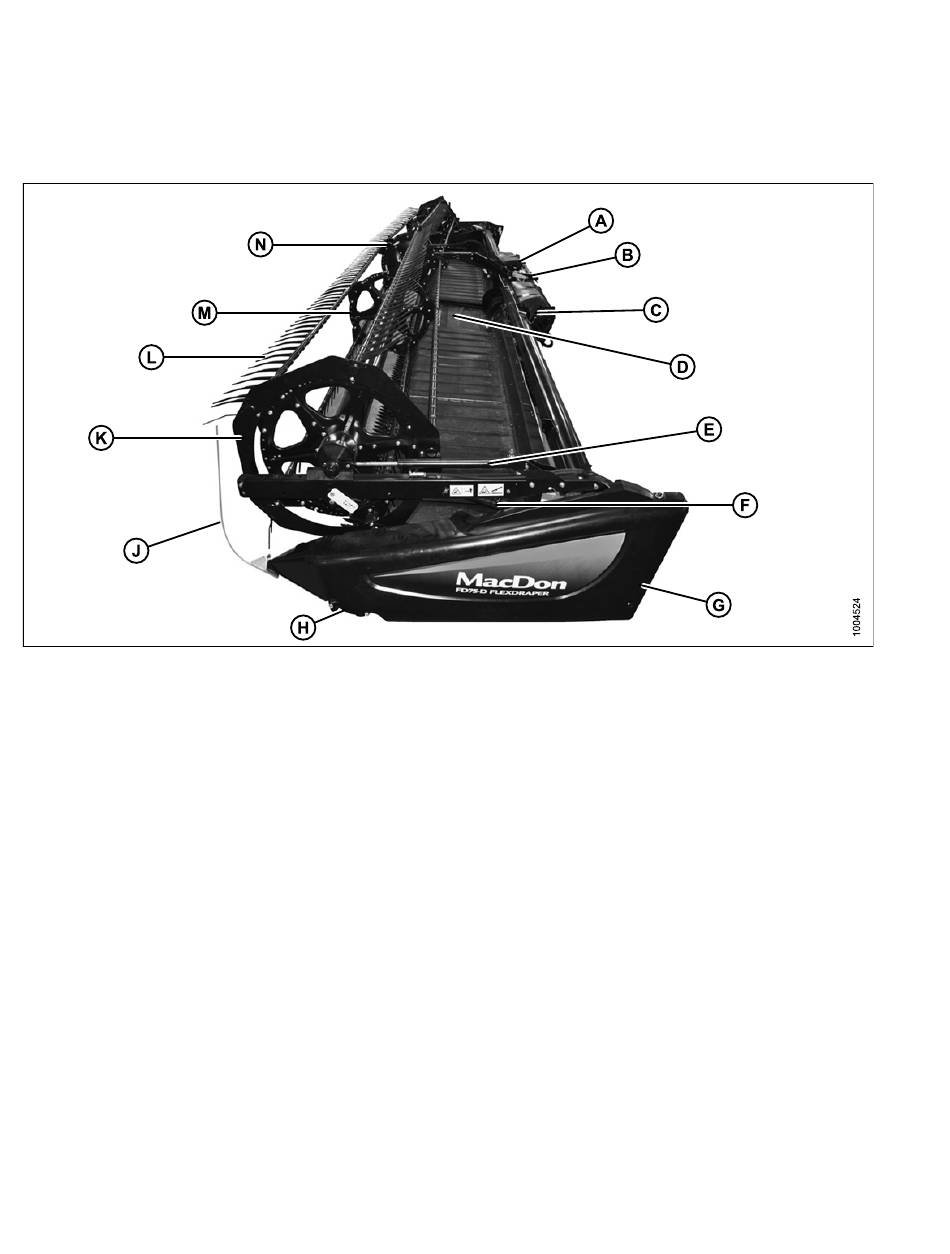

Figura 2.2: Componentes de la plataforma FlexDraper
A: Conexión de flotación de ala
D: Batea de paso
G: Tapa lateral
K: Tapa lateral del molinete
N: Leva del molinete
147830
RESUMEN DEL PRODUCTO
®
®
FD75
B: Unión central
E: Cilindro de avance-retroceso del molinete
H: Mando de la cuchilla
L: Dientes de recolección
28
C: Manija de traba del brazo del molinete central
F: Cilindro de elevación del molinete
J: Divisor de cosecha
M: Molinete de recolección
