Canon y el logotipo de Canon, así como imagePROGRAF y el logotipo de imagePROGRAF son marcas comerciales o marcas comerciales registradas de Canon, Inc.
Apple y el logotipo de Apple son marcas comerciales registradas de Apple Computer, Inc.
Microsoft y Windows son marcas comerciales o marcas comerciales registradas de Microsoft Corporation en Estados Unidos y otros países.
Intel es una marca registrada de Intel Corporation en los Estados Unidos y otros países.
Para ver las instrucciones de instalación de la tarjeta de expansión IEEE 1394 (FireWire), consulte los manuales proporcionados junto con los accesorios.
Si aparece un mensaje de error o tiene algún problema, consulte la sección 9, "Respuesta a los mensajes" (página 8).
Introducción
Descripción de la instalación
Siga estos pasos para la instalación de la impresora.
1.
Monte el Soporte
2.
Instale el Apilador de Salida
3.
Instale la Impresora
4.
Retire el Material de Embalaje
5.
Instale el Cabezal de Impresión
6.
Instale Tanques de Tinta
7.
Cargue un Rollo
8.
Instalación del Controlador de la Impresora
En esta Guía de iniciación rápida encontrará detalles para realizar cada paso.
Simplemente siga las instrucciones para instalar la impresora.
Contenido del paquete

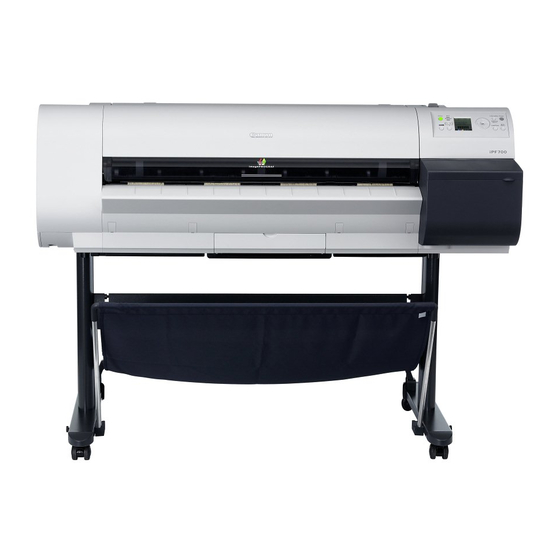

Impresora
a
b
f
g
h
a.
Impresora
b. Soporte del rollo Preinstalado en la
impresora
c. Retenedor del portarrollos Preinstalado
en la impresora
d. Cable de alimentación
e.
Cabezal de impresión
Soporte
a
b
d
c
h
i
j
k
a.
Pedestal I
b.
Pedestal D
c.
Sujeción de la cesta I
d.
Sujeción de la cesta D
e.
Travesaño del pedestal
f.
Apilador de salida
g.
Sujeción de la cesta A
Pernos de cesta (2)
h.
El paquete puede también contener otras guías.
d
e
c
i
j
f.
Tanques de tinta iniciales: Bk, MBk (2), C,
M y Y
g.
Cepillo de limpieza
h.
Llave Allen
i.
Documentación
j.
Conjunto de CD-ROM
e
f
l
m
n
o
i.
Tuercas decorativas de cesta (2)
j.
Varilla de cesta nº 1 (2)
k.
Varilla de cesta nº 2
l.
Soporte del cesto (2)
m.
Casquillos de varilla de cesta (2)
n.
Pernos de fijación de la unidad principal (4)
o.
Llave
Espacio necesario para la instalación
Asegúrese de que cuenta con el espacio suficiente antes de instalar la impresora, ya que
necesita algo más que las siguientes medidas.
Altura
Anchura y profundidad
200 mm
Documentación de la impresora
Una vez que haya montado la impresora como se muestra en esta Guía de iniciación
rápida, consulte el resto de la documentación para obtener información sobre el
funcionamiento y el mantenimiento.
Funcionamiento diario
La Guía de referencia incluye la siguiente información.
Instrucciones sobre el funcionamiento básico
g
Procedimientos de mantenimiento
Sugerencias para solución de problemas
Instrucciones detalladas
El User Manuals CD-ROM incluye la siguiente información.
Instrucciones de funcionamiento de la
impresora
Instrucciones del controlador de la
impresora
Instrucciones de impresión
Procedimientos de mantenimiento
Instrucciones para impresión en red
Funciones del controlador de la impresora
La Ayuda del controlador de la impresora incluye la siguiente información.
Detalles de la función del controlador de la impresora
Instrucciones del controlador de la impresora
Papel compatible
La Guía de materiales de impresión proporciona información sobre el papel. La Guía
de materiales de impresión se instala desde el User Software CD-ROM al instalar
Media Configuration Tool.
Para acceder a la guía en Windows, seleccione Inicio > Todos los programas > iPF700
Media Configuration Tool > Media Guide.
En Macintosh, haga doble clic en el icono de método abreviado de Media Guide (iPF700)
en el escritorio.
1
1507mm(W)
600mm
2307mm
Sugerencias para solución de
problemas
Descripción del menú de la impresora
Detalles de la función del controlador de la
impresora
Especificaciones, detalles sobre consumibles y
accesorios opcionales, y otra información
ESP
