4.2 INSTALACIÓN DEL TALLÍMETRO

Inserta dos tornillos con cabezas hexagonales los hoyos al frente de la columna y aprieta un
poco.

Coloque los corchetes que sujetan el tallímetro sobre el dos tornillos con cabezas
hexagonales preinstalados.

Utiliza la llave incluida para apretar ambos tornillos. Tenga cuidado de no sobre apretar los
tornillos.
© Adam Equipment Company 2017

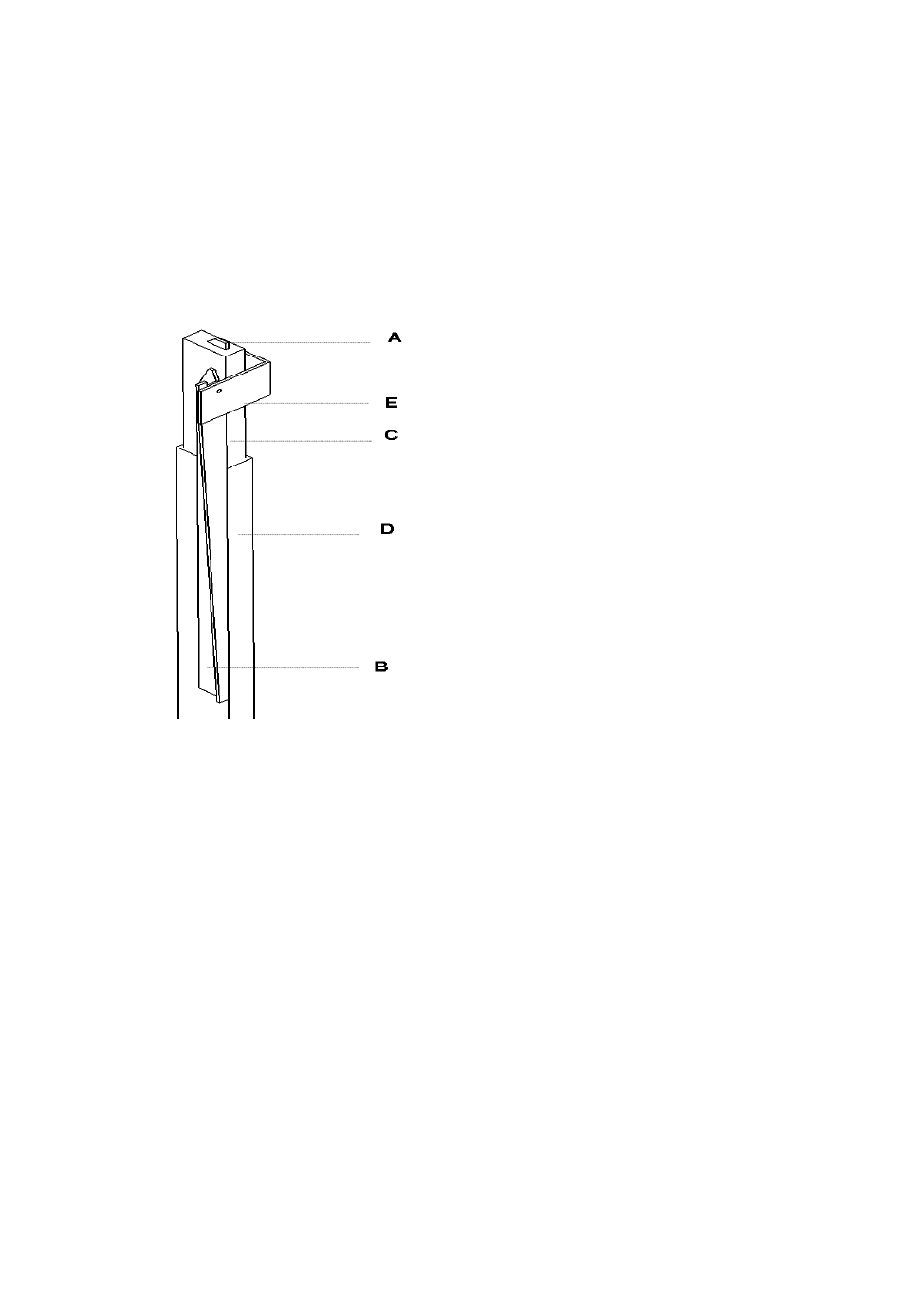

(Versión "M" solamente)
A. Pasador para asegurar/soltar el brazo
de medición
B. El brazo de medición
C. Barra interior de altura
D. Barra exterior de altura
E. Dos corchetes para sujetar el asemblaje
de la columna de la barra de la altura. Un
tornillo con cabeza hexagonal es requerido
para cada corchete.
