Resumen de contenidos para QSC RMX 4050HD

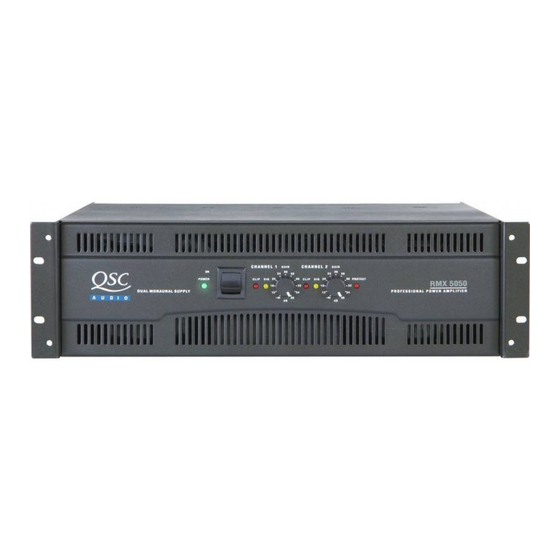

- Página 1 RMX 4050HD and RMX 5050 Manual del Usario *TD-000109-02* TD-000109-02 rev.F...
-
Página 2: Precauciones Importantes De Seguridad Y Explicación De Los Símbolos
14- Debe mantenerse una conexión a tierra fiable del equipo montado en bastidor. 15- Use sólo piezas/accesorios especificados por QSC Audio Products, Inc. 16- Desenchufe el aparato durante tormentas eléctricas o cuando no lo vaya a usar durante periodos prolongados de tiempo. -
Página 3: Introducción
INTRODUCCIÓN Muchas gracias por comprar este amplificador de potencia QSC. Por favor lea las siguientes instrucciones para obtener resultados óptimos. Características clave •2 canales •Conectadores de entrada XLR, TRS, Barrier Strip (Tira de barrera) con terminales tipo tornillo •Conectadores de salida de tornillo y Speakon®... - Página 4 AJUSTE DE LOS CONMUTADORES DE MODO voltaje incorrecto se pueden causar daños al amplifica- Los modelos RMX 4050HD y RMX5050 tienen conmutadores de dor o aumentar el riesgo de modo para los modos estéreo, paralelo o puenteado. Además, cada una descarga eléctrica.
- Página 5 SELECCIÓN DEL MODO ESTÉREO, PARALELO O PUENTEADO Modo estéreo: los con- mutadores 4, 5, 6 y 7 se El amplificador se puede ajustar para su operación estere- ajustan a la posición ofónica normal, modo de entradas paralelas o modo mono IZQUIERDA.
- Página 6 ENTRADAS XLR y TRS (1/4") Cada canal tiene una entrada equilibrada XLR y TRS de 3 terminales. Las entradas están conectadas con cables estándar y se pueden cam- biar rápidamente. Las salidas de contacto (pinouts) están marcadas en el panel posterior y se muestran en la ilustración. La impedancia equilibrada de entrada es de 20 k ohmios o no equili- brada de 10 k ohmios.
- Página 7 INDICADORES LED Los indicadores LED se pueden usar para supervisar la operación del sistema e identificar problemas comunes. Indicadores y controles de ganancia. ALIMENTACIÓN: Un solo indicador verde, en el lado izquierdo del conmutador de CA. Indicación normal: Conmutador de CA ENCENDIDO: el indicador se iluminará. Si no hay indicación: Revise el cable de alimentación y el tomacorriente de CA.
- Página 8 En el ajuste máximo, la ganancia de voltaje del amplificador es de +36 dB. El modelo RMX 4050HD producirá 800 vatios en 8 ohmios cuando se excite con una señal de entrada de 1.26V. El modelo RMX 5050 producirá...
-
Página 9: Especificaciones
Circuit Breakers RMX 4050HD: two (one for each channel): 100 and 120 V models: 15 amp / 230 V models: 8 amp RMX 5050: two (one for each channel): 100 and 120 V models: 20 amp / 230 V models: 10 amp... - Página 10 Garantía (sólo EE.UU.; consulte a su concesionario o distribuidor si desea información para otros países) Liberación de responsabilidad QSC Audio Products, Inc. no es responsable por ningún daño a los altavoces, o a cualquier otro equipo, que sea causado por negli- gencia o por instalación y/o uso inadecuado de este amplificador.
