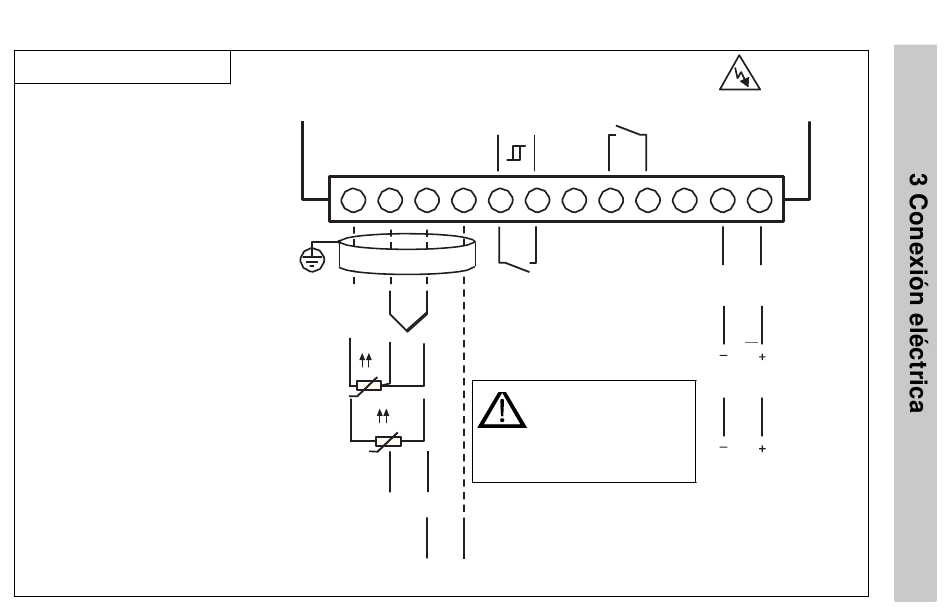

Modelo 702040/41
1 2 3
Termopar
+
Pt100/1000
(3 hilos)
Pt100/1000
KTY11-6
(2 hilos)
Corriente
0/4...20mA
–
+
Tensión
0/2...10V
Entrada de valor real
1
Salida 2 Salida 1
Salida lógica Relé
5V(12V)/20mA 250V/3A
4 5 6 8
1
Entrada binaria
Contacto libre de potencial
–
La conexión
eléctrica sólo debe
realizarse por
personal
cualificado.
1. Salida o entrada binaria (configurable)
2. Carga resistiva
2
Alimentación
según placa
9 N L1
AC
110...240V
AC/DC
20...53V
DC
=
10...18V
9
