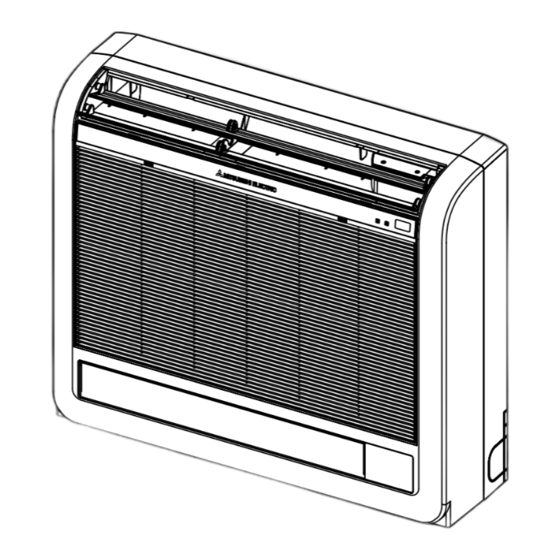

FLOOR-TYPE, HEAT PUMP AIR CONDITIONERS
UNIDAD INTERIOR
MANUAL DE SERVICIO
Modelos de
Control Remoto
MFZ-KA25VA -
MFZ-KA25VA -
MFZ-KA35VA -
MFZ-KA35VA -
MFZ-KA50VA -
MFZ-KA50VA -
NOTA:
• Este manual de servicio describe la información técnica de las unidades interiores.
• Los productos compatibles con RoHS tienen una marca <G> en la placa de especificaciones.
Para el servicio de las partes compatibles RoHS, refiérase a la Lista de Partes RoHS.
E1
E2
E1
E2
E1
E2
CONTENIDO
MFZ-KA25VA
MFZ-KA35VA
MFZ-KA50VA
10. BÚSQUEDA DE ERRORES ..............................21
11. INSTRUCCIONES DE DESARMADO ...............35
12. LISTADO DE PARTES ......................................39
13. LISTADO DE PARTES RoHS ...........................43
14. PARTES OPCIONALES ....................................47
Revisión A:
● MFZ-KA25VA-
, MFZ-KA35VA-
E2
MFZ-KA50VA-
han sido agregados.
E2
● Se ha corregido la "Función de recupero de modo de falla"
● Se ha agregado la LISTA DE PARTES RoHS
Por favor elimine el OB409.
Nº OB409
EDICIÓN REVISADA-A
Manual de servicio de la unidad exterior:
SUZ-KA•VA(H) Series (OC322)
MXZ-A•VA Series (OB377, OC316)
1. CAMBIOS TÉCNICOS .........................................2
2. NOMBRE DE PARTES Y FUNCINES .................2
3. ESPECIFICACIONES ..........................................4
4. CURVAS DE CRITERIO DE RUIDO....................6
5. DIAGRAMAS Y DIMENSIONES..........................7
6. DIAGRAMA DE CABLEADO ..............................8
8. CURVAS DE RENDIMIENTO ..............................9
9. FUNCIONES DE SERVICIO ..............................19
y
E2
