Emerson Fisher FIELDVUE DVC2000 Guia De Inicio Rapido

Emerson Fisher FIELDVUE DVC2000 Guia De Inicio Rapido

Controlador de vávula digital
Ocultar thumbs Ver también para Fisher FIELDVUE DVC2000:
Tabla de contenido

Publicidad

Enlaces rápidos

Descargar este manual
Guía de inicio rápido
D103203X0ES
Controlador de vávula digital Fisher
DVC2000
Contenido
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Escanee o haga clic para
tener acceso a la
asistencia en campo
Nota
Esta guía proporciona información sobre la instalación, la conexión y la configuración básica y la calibración utilizando la interfaz
de operación local.
Consultar el manual de instrucciones del controlador de válvula digital DVC2000 (D103176X012) para obtener información
detallada sobre la configuración y calibración mediante el comunicador de campo, mantenimiento y solución de problemas y
detalles sobre las piezas de repuesto. Este documento está disponible en la
www.Fisher.com
. . . . . . . . . . . . . . . . . .
2
4
4
. . . . . . . . . . . . . . . . . .
15
. . . . . . . . . . . . . . . . . . .
18
29
31

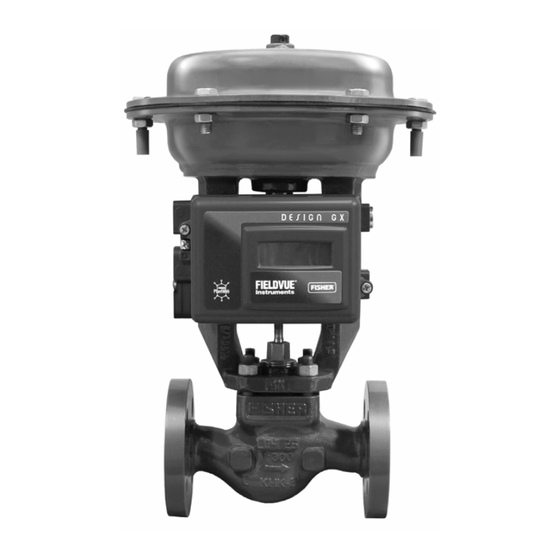

Controlador de válvula digital DVC2000
™
FIELDVUE
W8861-2
oficina de ventas de Emerson
Junio de 2020
™
o en Fisher.com.

Publicidad

Tabla de contenido
loading

Manuales relacionados para Emerson Fisher FIELDVUE DVC2000

Resumen de contenidos para Emerson Fisher FIELDVUE DVC2000

  • Página 1: Tabla De Contenido

    Consultar el manual de instrucciones del controlador de válvula digital DVC2000 (D103176X012) para obtener información detallada sobre la configuración y calibración mediante el comunicador de campo, mantenimiento y solución de problemas y detalles sobre las piezas de repuesto. Este documento está disponible en la oficina de ventas de Emerson o en Fisher.com. www.Fisher.com...

  • Página 2: Diagrama De Flujo De La Interfaz Local

    Guía de inicio rápido Controlador de válvula digital DVC2000 Junio de 2020 D103203X0ES Diagrama de flujo de la interfaz local Estos elementos se identifican con un icono de alerta en la pantalla predeterminada Pantalla de inicio CARRERA = 66,8% DESVIACIÓN DE REVISAR EL PARADA REVISAR EL...
  • Página 3 Guía de inicio rápido Controlador de válvula digital DVC2000 D103203X0ES Junio de 2020 Solo cuando el hardware de transmisor / interruptor de final de carrera está instalado CAMBIAR LA INTERRUPTOR1 = ABIERTO PROTECCIÓN FW3:1, HW1:2 TARJETA " INTERRUPTOR2 = CERRADO AFINACIÓN = C PRINCIPAL DESACTIVADA...

  • Página 4: Uso De Esta Guía

    D Aprobaciones para áreas peligrosas según ATEX - Controladores de válvula digitales serie DVC2000 (D104226X012) D Aprobaciones para áreas peligrosas según IECEx - Controladores de válvula digitales serie DVC2000 (D104227X012) Los documentos están disponibles en la oficina de ventas de Emerson o en Fisher.com. Instalación Nota El DVC2000 no está...

  • Página 5: Montaje De Válvula/Actuador

    Guía de inicio rápido Controlador de válvula digital DVC2000 D103203X0ES Junio de 2020 D Utilizar procedimientos de bloqueo del proceso para asegurarse de que las medidas anteriores se mantengan funcionando mientras se trabaja con el equipo. D Confirmar con el ingeniero de proceso o de seguridad si se deben tomar medidas adicionales para protegerse contra el fluido del proceso.
  • Página 6 Guía de inicio rápido Controlador de válvula digital DVC2000 Junio de 2020 D103203X0ES La carcasa del DVC2000 está disponible en cuatro configuraciones diferentes, en función del método de montaje del actuador y del tipo de conexión roscada. La figura 1 muestra las configuraciones disponibles. Figura 1.
  • Página 7 Guía de inicio rápido Controlador de válvula digital DVC2000 D103203X0ES Junio de 2020 Nota Como normal general, no utilizar menos del 50 % del ensamble de imanes para medir carreras completas. El rendimiento disminuirá debido al acortamiento progresivo del intervalo del ensamble. El intervalo de carrera válido de los ensambles de imanes lineales se indica con flechas moldeadas en la pieza.

  • Página 8: Actuadores De Vástago Deslizante (Lineales)

    Guía de inicio rápido Controlador de válvula digital DVC2000 Junio de 2020 D103203X0ES Actuadores de vástago deslizante (lineales) 1. Aislar la válvula de control con respecto a la presión de la línea de proceso y liberar la presión de ambos lados del cuerpo de la válvula.
  • Página 9 Guía de inicio rápido Controlador de válvula digital DVC2000 D103203X0ES Junio de 2020 6. Apretar los afianzadores y retirar la plantilla de alineación. Nota Usar una llave hexagonal de extremo plano para apretar los afianzadores del conjunto de imán a una 2,37 Nm (21 in-lbf) para tornillos de 4 mm, y 5,08 Nm (45 ion-lbf) para tornillos de 5 mm.

  • Página 10: Actuadores Fisher Integrados

    Guía de inicio rápido Controlador de válvula digital DVC2000 Junio de 2020 D103203X0ES Actuadores Fisher integrados El controlador de válvula digital DVC2000 se monta directamente en el actuador 657 tamaño 30i - 70i, 667 tamaño 30i - 76i y GX sin necesidad de un soporte de montaje.
  • Página 11 Guía de inicio rápido Controlador de válvula digital DVC2000 D103203X0ES Junio de 2020 Si la temperatura del proceso o ambiental rebasan los límites indicados por la zona 2, entonces no se puede usar el juego de montaje para alta temperatura del DVC2000. Si la temperatura rebasa el límite de la zona 2, se debe usar un bonete de extensión o un instrumento de montaje en soporte.
  • Página 12 Guía de inicio rápido Controlador de válvula digital DVC2000 Junio de 2020 D103203X0ES 6. Apretar los afianzadores y retirar la plantilla de alineación. Continuar con el paso apropiado 7 siguiente. Nota Usar una llave hexagonal de extremo plano para apretar los afianzadores del conjunto de imán a una 2,37 Nm (21 in-lbf) para tornillos de 4 mm, y 5,08 Nm (45 in-lbf) para tornillos de 5 mm.
  • Página 13 Guía de inicio rápido Controlador de válvula digital DVC2000 D103203X0ES Junio de 2020 12. Instalar una ventilación en el puerto de la caja del diagrama superior. Nota Consultar el manual de instrucciones sobre tamaños 30/30i a 76/76i y 87 del actuador de diafragma 667 (D100310X012) para obtener información sobre el producto 667.

  • Página 14: Actuadores De Cuarto De Vuelta (Rotativos)

    Guía de inicio rápido Controlador de válvula digital DVC2000 Junio de 2020 D103203X0ES Actuadores de cuarto de vuelta (rotativos) El controlador de válvula digital DVC2000 puede montarse en cualquier actuador de cuarto de vuelta (rotativo) y en los que cumplan las recomendaciones NAMUR. Se necesita un soporte de montaje y el hardware asociado. Consultar la figura 13. Figura 13.

  • Página 15: Conexiones Eléctricas Y Neumáticas

    Aunque el uso y mantenimiento regular de un filtro que elimine partículas superiores a 40 micrones de diámetro es suficiente en la mayoría de las aplicaciones, consultar a una oficina de campo de Emerson y las normas sobre calidad del aire de los instrumentos industriales respecto al uso con aire corrosivo, o si no se está...

  • Página 16: Tarjetas De Opciones

    Guía de inicio rápido Controlador de válvula digital DVC2000 Junio de 2020 D103203X0ES El controlador de válvula digital se alimenta normalmente con una tarjeta de salida del sistema de control. El uso de cable protegido garantizará el funcionamiento adecuado en entornos que tengan ruido eléctrico. El calibre del cable debe ser 14 AWG máximo, 26 AWG mínimo.

  • Página 17: Transmisores De Posición

    Guía de inicio rápido Controlador de válvula digital DVC2000 D103203X0ES Junio de 2020 4. Si se va a usar un segundo interruptor, conectar el “conductor positivo de entrada del interruptor” de la tarjeta de entrada del sistema de control al terminal +51. Conectar el conductor negativo de entrada de la tarjeta de entrada del sistema de control al terminal -52.

  • Página 18: Configuración Básica Y Calibración

    Guía de inicio rápido Controlador de válvula digital DVC2000 Junio de 2020 D103203X0ES Configuración básica y calibración La interfaz local del operador está disponible en todos los controladores de válvula digitales DVC2000. La interfaz consta de un indicador de cristal líquido, cuatro botones y un interruptor para configurar el transmisor de posición. El DVC2000 se suministra con uno de tres idiomas preinstalados, dependiendo de la revisión del firmware y de la opción de pedido.

  • Página 19: Configuración Básica

    Guía de inicio rápido Controlador de válvula digital DVC2000 D103203X0ES Junio de 2020 Configuración básica ADVERTENCIA Los cambios efectuados en la configuración del instrumento pueden ocasionar otros en la presión de salida o en la carrera de la válvula. Dependiendo de la aplicación, estos cambios pueden alterar el control del proceso, lo cual puede ocasionar lesiones personales o daños materiales.

  • Página 20: Configuración Rápida

    Guía de inicio rápido Controlador de válvula digital DVC2000 Junio de 2020 D103203X0ES Configuración rápida Al instalar el controlador de válvula digital DVC2000 en un actuador por primera vez, el procedimiento de configuración rápida calibrará y afinará el instrumento automáticamente. La tabla 2 muestra los valores preconfigurados de fábrica. Tabla 2.

  • Página 21: Calibración De Carrera

    Guía de inicio rápido Controlador de válvula digital DVC2000 D103203X0ES Junio de 2020 Calibración de carrera ADVERTENCIA Durante la calibración, la válvula recorrerá toda la carrera. Para evitar lesiones o daños materiales causados por la liberación de la presión o del fluido del proceso, aislar la válvula con respecto a la presión del proceso y equilibrar la presión a ambos lados de la válvula o purgar el fluido del proceso.

  • Página 22: Afinación

    Guía de inicio rápido Controlador de válvula digital DVC2000 Junio de 2020 D103203X0ES Afinación ADVERTENCIA Los cambios efectuados en el conjunto de acondicionamiento pueden impulsar el conjunto de válvula/actuador. Para evitar lesiones y daños materiales ocasionados por piezas móviles, mantener las manos, las herramientas y otros objetos alejados del conjunto de válvula/actuador.

  • Página 23: Configuración Detallada

    Guía de inicio rápido Controlador de válvula digital DVC2000 D103203X0ES Junio de 2020 Tabla 3. Valores de ganancia para los conjuntos de afinación preseleccionados Conjunto de Ganancia de realimentación Ganancia proporcional Ganancia de velocidad afinación del lazo menor Un punto de partida típico para la mayoría de los actuadores es el conjunto “C”. Presionar las teclas de flecha ARRIBA (Y) y ABAJO (B) para aplicar los valores inmediatamente.
  • Página 24 Guía de inicio rápido Controlador de válvula digital DVC2000 Junio de 2020 D103203X0ES La característica predeterminada de fábrica es LINEAL. También se puede usar una función APERTURA RÁPIDA, IGUAL % o ESPECIAL. Sin embargo, la función Especial se configura inicialmente como Lineal, a menos que se use un host compatible con HART para volver a configurar puntos especiales.

  • Página 25: Calibración Del Transmisor De Posición

    Guía de inicio rápido Controlador de válvula digital DVC2000 D103203X0ES Junio de 2020 Figura 21. Interruptor XMTR INTERRUPTOR DEL TRANSMISOR PARA LA SEÑAL DE FALLO + ALTA (MOSTRADA) O -BAJA W8839 Punto de activación del interruptor N.º 1 — Define el umbral para el interruptor de final de carrera conectado a los terminales +41 y -42 en porcentaje de la carrera calibrada.

  • Página 26: Control Local

    Guía de inicio rápido Controlador de válvula digital DVC2000 Junio de 2020 D103203X0ES Figura 22. Calibración del transmisor de posición CARRERA = 66,8% 14,6 mA 0,92 BAR CONFIGURACIÓN RÁPIDA CALIBRACIÓN DE CARRERA AFINACIÓN CONFIGURACIÓN DETALLADA CALIBRACIÓN DE ENTRADA ANALÓGICA USAR Y O B USAR Y O B CALIB DEL LA SALIDA DE mA...

  • Página 27: Mensajes De Diagnóstico, Códigos Y Detalles

    Guía de inicio rápido Controlador de válvula digital DVC2000 D103203X0ES Junio de 2020 Nota Cuando se regresa el instrumento al modo ANALOG (ANALÓGICO), la válvula regresará a la posición solicitada por la corriente de entrada. Figura 23. Control local CARRERA = 66,8% 14,6 mA 0,92 BAR CONFIGURACIÓN...
  • Página 28 Guía de inicio rápido Controlador de válvula digital DVC2000 Junio de 2020 D103203X0ES Una vez que el circuito 1 del interruptor está alimentado correctamente, los signos de interrogación (???) indicarán que el interruptor correspondiente está desactivado. Shutdown Activated (Apagado activado) — Esta pantalla aparece si se ha apagado el posicionador y no se está entregando aire al actuador.

  • Página 29: Mantenimiento

    Nota Comunicarse con la oficina de ventas de Emerson para obtener información sobre el pedido de kits de piezas. Consultar el manual de instrucciones de los controladores de válvula digitales DVC2000 (D103176X012) para obtener información adicional sobre el mantenimiento y la resolución de problemas.

  • Página 30: Reemplazo Del Relé Neumático

    Guía de inicio rápido Controlador de válvula digital DVC2000 Junio de 2020 D103203X0ES 6. Sacar el conjunto del múltiple en su totalidad. La tarjeta de interconexión está conectada eléctricamente a la tarjeta de terminación con un conector rígido. 7. Quitar la tarjeta de interconexión del marco de montaje. 8.

  • Página 31: Especificaciones

    Guía de inicio rápido Controlador de válvula digital DVC2000 D103203X0ES Junio de 2020 Especificaciones Configuraciones disponibles Límites de temperatura J Montaje integral a actuadores 657/667 o GX -40 a 80 _C (-40 a 176 _F). Es posible que el indicador LCD J Aplicaciones de vástago deslizante no pueda leerse por debajo de -20 _C (-4 _F).

  • Página 32: Montaje

    5. Valores típicos cuando se calibra a temperatura. 6. La carrera del vástago o la rotación del eje pueden modificarse con kits de montaje especiales. Comunicarse con la oficina de ventas de Emerson para obtener información sobre el ángulo máximo o la rotación del eje.
  • Página 33 Guía de inicio rápido Controlador de válvula digital DVC2000 D103203X0ES Junio de 2020 — Tabla 4. Resultados de resumen de compatibilidad electromagnética Inmunidad Puerto Fenómeno Norma básica Nivel de prueba Criterios de rendimiento Descarga electrostática 6 kV contacto IEC 61000‐4‐2 (DE) 8 kV aire 80 a 1000 MHz a 10 V/m con 1 kHz AM a 80%...
  • Página 34 La responsabilidad de la selección, del uso y del mantenimiento correctos de cualquier producto es solo del comprador y del usuario final. Fisher, FIELDVUE, ValveLink y Trex son marcas de una de las compañías de la unidad comercial de Emerson Automation Solutions de Emerson Electric Co.
