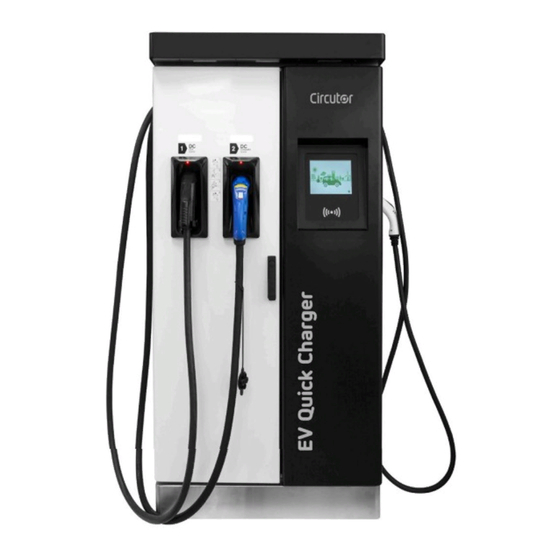

- Página 1 Serie Raption GUÍA DE INSTALACIÓN (M186A01-01-21A)
- Página 2 Raption Guía de instalación...
-
Página 3: Limitación De Responsabilidad
Limitación de responsabilidad CIRCUTOR, SA se reserva el derecho de introducir modificaciones, sin previo aviso, en el equipo o en las especificaciones del equipo expuestas en el presente manual de instrucciones. CIRCUTOR, SA pone a disposición de sus clientes, las últimas versiones de las especificaciones de los equipos y los manuales más actualizados en su página web. - Página 4 I N F O R M A C I Ó N S O B R E C O P Y R I G H T El copyright 2020 de este documento pertenece a Circutor, SA. Todos los derechos reservados. Circutor, SA se reserva el derecho a realizar mejoras en los productos descritos en este manual, en cualquier momento y sin previo aviso.
-
Página 5: Tabla De Contenido
Raption Guía de instalación de Raption. Limitación de responsabilidad ......................3 Histórico de revisiones..........................3 Guía de instalación de Raption ......................5 1.-Introducción............................6 2.-Antes de la instalación........................8 A. Instrucciones importantes de seguridad..................8 B. Consideraciones sobre el cableado eléctrico ................9 C. Instrucciones importantes de seguridad eléctrica..............10 D. -
Página 6: Riesgo Eléctrico
Si no se siguen las instrucciones de seguridad, pueden producirse lesiones personales, daños en el equipo e incluso existir riesgo de muerte. CIRCUTOR no se hace responsable de las incidencias que puedan producirse por el incumplimiento de las instrucciones. -
Página 7: Introducción
Raption Introducción General • Conforme a la IEC 61851; Sistema conductivo de carga para vehículos eléctricos (IEC 61851-1,IEC 61851-21-2 e IEC 61851-23). • Conforme a la IEC 62196; Bases, clavijas, conectores de vehículo y entradas de vehículo. Carga conductiva de vehículos eléctricos (IEC 62196-1, IEC 62196-2 e IEC 62196-3). -
Página 8: Antes De La Instalación
• No modifique el equipo. Si se modifica, • Utilice únicamente piezas de repuesto suministradas por CIRCUTOR. CIRCUTOR no asumirá responsabilidad alguna, y se anulará la garantía. • No utilice este producto si el • Cumpla de manera estricta con las... -
Página 9: Consideraciones Sobre El Cableado Eléctrico
Raption Antes de la instalación Consideraciones sobre el cableado eléctrico Tenga en cuenta este apartado antes de efectuar las conexiones del cableado en el punto de recarga. 1 — A L I M E N TA C I Ó N D E E N T R A D A La línea de alimentación de entrada del punto de recarga debe estar cableada desde un transformador de potencia o generador específico y no mediante cables aéreos de BT. -
Página 10: Instrucciones Importantes De Seguridad Eléctrica
Raption Instrucciones importantes de seguridad eléctrica Lea atentamente todas las instrucciones antes de co- menzar para garantizar el uso adecuado de las piezas eléctricas. Un entorno de trabajo seguro no es suficiente para controlar todos los posibles peligros eléctricos. Se recomienda tener mucho cuidado y trabajar con seguridad. Por lo tanto, las reglas de seguridad que se muestran a continuación podrían ayudar a controlar los riesgos de lesiones o muerte por peligros en el lugar de trabajo. -
Página 11: Clasificación Evse
Raption Clasificación EVSE Clasificación del equipo según IEC 61851-1:2017: • Equipo de alimentación del VE 1 — Alimentación auxiliar, Entrada conectado a la red de suministro de CA • Permanentemente conectado 2 — Alimentación auxiliar, Salida • Equipo de alimentación del VE: CA y CC 3 —... -
Página 12: Suministro Y Almacenamiento
Nota: Si el transportista ha ocasionado algún daño y no se indica en la nota de entrega en el momento de recibir el punto de recarga, CIRCUTOR no asumirá los costes de reparación o sustitución. - Página 13 Raption Contenido: Guía de instalación Guía de Tarjeta Mifare con instalación RFID CirCarLife Punto de recarga Llave para 4x Tornillo Allen la puerta de acceso Juego de anclaje 2 . A L M A C E N A J E Siempre que sea posible, se debe descargar el punto de recarga en su lugar de instalación y funcionamiento.
-
Página 14: Descarga Y Manejo
Raption Descarga y manejo Todos los procesos de descarga y manejo del punto de recarga deben efectuarse y estar supervisados por personal cualificado que tenga en cuenta el considerable peso del equipo, cumpla con las normas de seguridad y utilice los puntos de apoyo adecuados. - Página 15 Raption Guía de instalación...
-
Página 16: Dimensiones
Raption Dimensiones • Unidades especificadas en milímetros: Guía de instalación... -
Página 17: Dimensiones Y Visión General
Raption Dimensiones y visión general Vista general 1. Tapa 2. Cable de CA de salida 3. Baliza luminosa de CA 4. Conector CHAdeMO 5. Entrada de aire al equipo Salida de aire princ. de 7. Panel Frontal decorativo 8. Panel Trasero decorativo 9. Tirador 10. -
Página 18: Instalación
Raption Distancias mínimas Al instalar el punto de recarga, guarde las distancias mínimas por motivos de mantenimiento y seguridad. Respete las especificaciones de su país. En la siguiente figura se indica el modo de instalación. • No lo instale cerca de lugares en los que pueda entrar agua o líquidos en el equipo. •... -
Página 19: Anclaje
Raption Instalación Anclaje Este apartado tiene como objetivo ofrecer una definición técnica y explicar los requisitos básicos para colocar la base y anclar el punto de recarga. • El equipo se puede instalar en interiores y exteriores. • Se suministra un juego de anclaje con una plantilla de colocación para garantizar que se mantengan las distancias entre los pernos de anclaje. - Página 20 Raption • Coloque los pernos de anclaje en la plantilla utilizando las tuercas suministradas con ayuda de una llave fija de 24 mm . Tenga en cuenta las siguientes medidas. Guía de instalación...
- Página 21 Raption 43,5 23,5 Antes de fijar la plantilla en el interior de la base de hormigón, asegúrese de que la marca frontal debe mirar hacia el lado frontal del cargador. • Una vez montado el juego, debe colocarse en el suelo. Si el punto de recarga se va a instalar en el exterior y no existe limitación de profundidad, se recomienda preparar una base de hormigón.
- Página 22 Raption H = 16cm Nota: Si a la hora de realizar la instalación de este punto de recarga existen dudas sobre el terreno debidas al peso y las dimensiones, se deberá definir una solución definitiva para instalar el equipo. Antes de la instalación, se deberá confirmar mediante un proyecto técnico específico elaborado por un estudio de arquitectura.
-
Página 23: Medidas De Cimentación
Raption MEDIDAS DE CIMENTACIÓN CIMENTACIONES RAPTION TIPO DE TERRENO TAMAÑO CIMENTACIÓN COMENTARIOS (kg/cm (Az x Bz Hz) cm BLANDO 110 x 60 x 65 Por ejemplo terreno vegetal no compacto COMPACTO 110 x 55 x 55 Por ejemplo, mezclar tierra vegetal con grava MUY COMPACTO Por ejemplo, mezclar tierra de arena... -
Página 24: Apertura
Raption Apertura • Puerta izquierda: Paso 1 Paso 2 Paso 3 Pasos: 1. Introduzca la llave suministrada en la cerradura y gírela 90° en sentido contrario a las agujas del reloj. 2. Tire de la manivela. 3. Gire la manivela 90° en sentido de las agujas del reloj. Guía de instalación... - Página 25 Raption • Puerta derecha: En la parte posterior Paso 1 Pasos: 1. Presione el botón metálico redondo situado detrás del cierre mecánico. En la parte superior e inferior de la puerta derecha. Guía de instalación...
-
Página 26: Colocación
Raption Colocación Para colocar el punto de recarga en su ubicación definitiva, siga los pasos que se indican a continuación. 1 . R E T I R A D A D E L P U N T O D E R E C A R G A D E L PA L É El punto de recarga va colocado sobre un palé... - Página 27 Raption 2 . C O L O C A C I Ó N D E L P U N T O D E R E C A R G A E N S U U B I C A C I Ó N D E F I N I T I VA Una vez retirado el palé, hay dos maneras de mover el punto de recarga hasta su ubicación definitiva.
- Página 28 Raption Paso 4 Step 4 > 550 mm < 60º Paso 5 Step 5 Pasos: 4. Sujete las eslingas a las argollas, eleve el punto de recarga y colóquelo en su ubicación definitiva. 5. Atornille las cuatro tuercas M16 con arandelas en las varillas roscadas ya instaladas en la base (en ambos lados);...
- Página 29 Raption b) Desplazamiento del punto de recarga con carretilla manual o carretilla elevadora. Paso 1 Paso 2 Pasos: 1. Retire la trasera decorativa. Tire hacia fuera de la pestaña metálica (en ambos lados). 2. Retire la pestaña metálica (en ambos lados) y quite la trasera decorativa. Una vez que se han retirado los paneles decorativos, queda espacio suficiente para introducir la carretilla, 560 mm.
-
Página 30: Cableado
Raption Cableado Independientemente de las características eléctricas de la línea de alimentación, asegúrese de que el punto de recarga cuenta con las características eléctricas necesarias, indicadas en la placa de características del equipo; a saber: tensión de alimentación, frecuencia de red y potencia aparente necesaria. -
Página 31: Conexión De Entrada De Alimentación - Chapa Metálica- Raption
Para instalar los cables de manera segura es necesario usar la chapa metálica suministrada. Si no se usa esta chapa y los componentes internos sufren daños debido a la entrada de suciedad, animales u otros elementos del exterior, Circutor no aceptará la garantía del equipo. -
Página 32: Conexión De Entrada De Alimentación - Chapa Metálica- Raption 100
Circutor rechazará cualquier reclamación de garantía respecto al equipo: En este caso, la chapa metálica está formada por dos partes: la primera, estática y la segunda, móvil. - Página 33 Raption Tras conectar correctamente los cables, mueva la chapa móvil hacia adelante hasta la posición original asegurándose de que no quedan espacios abiertos entre las dos chapas. Mientras presiona firmemente, introduzca los tornillos indicados en la siguiente imagen para asegurarse de que el sistema queda fijado. Guía de instalación...
- Página 34 Raption Conexión de entrada de alimentación - Conexión del cable - Raption 50: MODELOS : TRIO 63, TRIO, DUO, DUO CCS T2S32, DUO CHA T2S32, CCS y CHA Ver Notas Notas: 1. Utilice el tornillo M8 y la arandela suministrados para conectar los bornes eléctricos.El par de apriete máximo es de 13 Nm 2.
- Página 35 Raption MODELOS DUO CCS T2S32 TRIO 63 TRIO DUO CHA T2S32 Sección de cable mínima 70 mm 50 mm 25 mm 50 mm 25 mm 25 mm recomendada Sección de cable 95 mm 95 mm 95 mm 95 mm 95 mm 95 mm máxima Se trata del área de sección de cable mínima recomendada para la corriente de entrada de CA máxima (véase la ficha técnica) usando cables de cobre de núcleo múltiple con tres conductores cargados para las instalaciones en conductos en paredes con aislamiento térmico (método A2 según se establece en IEC- 60364-5-52).
- Página 36 Raption Conexión de entrada de alimentación - Conexión del cable - Raption 50: Modelo TRIO 480V Placa de Policarbonato Ver Notas Notas: 1. Utilice el tornillo M8 y la arandela suministrados para conectar los bornes eléctricos. El par de apriete máximo es de 13 Nm 2.
-
Página 37: Entrada De Alimentación
Raption 4. Usar un destornillador phillip para conectar los terminales eléctricos. El par de apriete máximo es de 5 Nm. 5. Siga las indicaciones de la etiqueta de debajo del interruptor automático, conecte los cables al terminal izquierdo y derecho, los terminales del medio deben estar libres. MODELO TRIO 480V ENTRADA DE ALIMENTACIÓN 480 / 277 V (III) - Página 38 Raption Conexión de entrada de alimentación - Conexión del cable - Raption 100: Max. Torque 20 Nm See Notes Guía de instalación...
- Página 39 Raption Notas: 1- Se recomienda desplazar la inserción del cableado de alimentación hacia la derecha para alinear los cables con su conexión al bloque de terminales. 2- Use el tornillo M10 y la arandela suministrados para conectar los terminales eléctricos. El par de apriete máximo es de 20 Nm.
-
Página 40: Cómo Usarlo Y Configurarlo
Raption Cómo usarlo y configurarlo Para utilizar y configurar el Punto de Recarga se puede descargar el Manual de Instrucciones en nuestra web, en el siguiente enlace: http:/ /circutor.es/es/productos/recarga-inteligente-para-vehiculos-electricos/recarga- exterior-de-vehiculos-electricos/serie-raption-detail#documentaci%C3%B3n Guía de instalación... -
Página 41: Comprobación
Raption Comprobación Una vez finalizado todo el procedimiento de instalación, compruebe los siguientes puntos: • Compruebe que todos los MCB y RCD, así como el interruptor principal, están encendidos. • Compruebe que todas los rótulos de seguridad estén bien colocados. •... -
Página 42: Conectividad
Raption Raption 50 DATOS GENERALES Display HMI Pantalla táctil de 8’’ antivandálico Baliza luminosa Indicador en color RGB ISO / IEC 14443-1/2/3 Lector RFID MIFARE Classic Legic Advant / Legic Prime Extensión RFID ISO 15693/ISO 18092. Sony FeliCa Factor de diversidad nominal CONECTIVIDAD Ethernet 10/100BaseTX (TCP-IP) -
Página 43: Datos Técnicos
Raption Datos técnicos (Continuación) DATOS MECÁNICOS Longitud del cable 3 metros 3 metros Peso neto 235 kg Dimensiones x 940 x 1800 mm (11) (Fondo x ancho x alto) NORMAS IEC 61851-1; IEC 61851-23; IEC 61851-21-2; CE / Combo-2; CHAdeMO compatible; CCS (DIN 70121; ISO 15118) 520 mm con los cables colgados. -
Página 44: Dispositivos Opcionales
Raption DISPOSITIVOS OPCIONALES Comunicación inalámbrica LATAM/APAC/4G LTE/GPRS/GSM Protector contra sobretensiones transitorias de cuatro Protección por sobrecarga polos IEC 61643-1 (clase II) Longitud del cable 5,5 m (todos los cables) Conector con protección antivan- CHAdeMO, CCS (bloqueo mecánico del conector) dálico Toma de carga tipo 2 Obturador Versión de 25 kW CC... -
Página 45: Especificaciones De Los Modelos
Raption Modelos: DUO CCS T2S32, DUO CHA T2S32, CCS, CHA, TRIO 63, TRIO, DUO ESPECIFICACIONES DE LOS MODELOS MODELOS DUO CCS T2S32 DUO CHA T2S32 Corriente máxima de 108 A (70 A 108 A 76 A (38 A 76 A (13) (13) entrada de CA... -
Página 46: Raption 100
Raption Raption 100 DATOS GENERALES Display HMI Pantalla táctil de 8’’ antivandálico Baliza luminosa Indicador en color RGB ISO / IEC 14443-1/2/3 Sistema RFID MIFARE Classic CONECTIVIDAD Ethernet 10/100BaseTX Protocolo de interfaz OCPP 1.5 o OCPP1.6J Comunicaciones 4G LTE / WiFi Hotspot / GPRS / GSM inalámbricas UE CONDICIONES AMBIENTALES Temperatura de trabajo... - Página 47 Raption DATOS ELÉCTRICOS Alimentación 3P+N+PE Rango de tensión 400 V~ ± 10% Factor de potencia > 0.98 Eficiencia 95 % con potencia nominal de salida Frecuencia 50/60 Hz Protecciones eléctricas Desconexión del disyuntor principal EN 50470-1 y EN 50470-3 (MID European standards) o Contador eléctrico de CA IEC 62052-11 Protección sobrecorriente...
- Página 48 Raption ESPECIFICACIONES DE LOS MODELOS MODELOS DUO CCS T2C32 DUO CCS T2S32 Corriente máxima de entrada 160 A 192 A 192 A de CA Capacidad de alimentación 110 kVA 132 kVA 132 kVA necesaria CC: 100 kW CC: 100 kW Potencia de salida máxima 100 kW (@400 Vdc) (@400 Vdc)
-
Página 49: Ayuda
Garantía CIRCUTOR garantiza que sus productos no presentan ningún defecto de fabricación por un período de dos años a partir de la entrega de los equipos. CIRCUTOR reparará o reemplazará todo producto defectuoso de fabricación devuelto durante el período de garantía. - Página 50 CIRCUTOR, S. A. Vial Sant Jordi, s/n 08232 - Viladecavalls (Barcelona) Tel.: (+34) 93 745 29 00 - Fax: (+34) 93 745 29 14 www.circutor.com central@circutor.com...
