Resumen de contenidos para ZKTeco F21
- Página 1 Guía Rápida Terminales con pantalla TFT a color de 2.4 pulgadas...
-
Página 2: Precauciones De Seguridad
1. Precauciones de seguridad Las siguientes precauciones son para la seguridad de los usuarios y prevenir algún daño. Lea cuidadosamente antes de instalarlo. instale el dispositvo directamente frente a la luz solar, humedad o polvo. coloque imanes cerca del producto. Objetos magnéticos como el imán, CRT, TV, monitores o altavoces pueden dañar el equipo. -
Página 3: Diagrama Del Producto

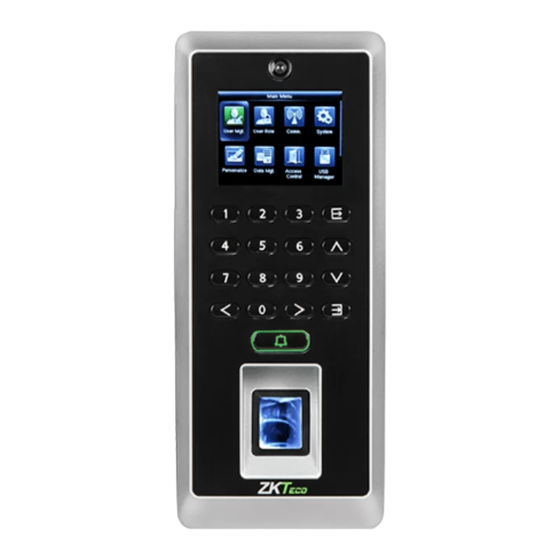

2. Diagrama del producto Cámara 2.4 Pulgadas TFT LCD Teclado Botón de reinicio Timbre y LED Indicador Huella dáctilar y lector de tarjetas Bocina Agujeros de tornillos (para asegurar el dispositivo a la placa trasera) - Página 4 RS485 Conector de 8 pines RS232 Wiegand Out -Ethernet (TCP/IP) Conector de 4 pines Beep, LED Conector de 7 pines Entrada Wiegand Power Out 485B 485A Conector de 2 pines Power In Alarma Bloqueo Conector de 12 pines Botón de Salida Sensor Timbre Auxiliar...
-
Página 5: Dimensiones Del Producto
3. Dimensiones del producto Fije la placa posterior a la pared con tornillos Nota: Se recomienda perforar la placa de montaje en una tabla solida. Si no encuentra una placa de metal puede sustituirla por una de plástico. Inserte el dispositivo en la placa trasera Utilice tornillos de seguridad para sujetar el dispositivo a la placa trasera... -
Página 6: Conexión A Corriente
4. Conexión a corriente Sin UPS 12V DC Adaptador 12V DC Con UPS (opcional) 12V DC Adaptador 12V DC Fuente de alimentación 12V ± 10%, al menos 500mA. Para compartir energía con otros dispositivos utilice una fuente de poder con una salida de corriente más alta. Guía Rápida Guía Rápida... -
Página 7: Conexión Ethernet
5. Conexión ethernet Conexión LAN 485B 485A Cable de Red Cable Ethernet PIN Descripción Cable 1 RJ45-6 Negro 2 RJ45-3 Rojo 3 RJ45-2 Verde 4 RJ45-1 Amarillo Nota: El dispositivo puede estar conectado diretamente a la PC por el cable Ethernet. - Página 8 6. Conexión RS485 485B 485A PIN Descripción Cable 485B Amarillo 485A Azul Negro Morado Gris Negro Blanco Verde No se utiliza Nota: Los cables de comunicación RS485 deben estar protegidos y entrelazados por pares. Los cables de comunicación RS485 deben estar conectados en cascada en lugar de forma de estrella, para lograr una mejor protección reduciendo el reflejo de señal durante la comunicación.
- Página 9 Conexión FR1200 PIN Descripción Cable PIN Descripción Cable BEEP Café 485B Amarillo GLED Gris 485A Azul RLED Azul 3 GND Negro IWD1 Verde Morado No se utiliza No en uso IWD0 Blanco Gris Negro 6 GND Negro +12V Rojo Blanco Verde 485B 485A...
- Página 10 Hay 6 switches DIP en la parte posterior del FR1200, los switches del 1 al 4 son para la dirección del RS485, el switch 5 está reservado y el switch 6 reduce el sonido. Si el FR1200 es alimentado desde la terminal F21, la longitud del cable debe ser menos de 100 metros o 330 pies.
- Página 11 8. Conexión a cerradura El dispositivo no comparte energía con la cerradura El dispositivo no comparte energía con la cerradura COM1 12V DC 485B 485A 12V DC Adaptador PIN Descripción Cable Sensor GND 1 AL+ Rojo Negro 2 AL- 3 NC1 Gris 4 COM1 Negro...
-
Página 12: El Dispositivo Comparte Energía Con La Cerradura
El dispositivo comparte energía con la cerradura COM1 485B 485A 12V DC PIN Descripción Cable 1 AL+ Rojo 2 AL- Negro 3 NC1 Gris 4 COM1 Negro 5 NO1 Blanco 6 BUT Azul Sensor 7 GND Rojo 8 SEN Amarillo 9 BELL+ Naranja 10 BELL-... -
Página 13: Conexión De Salida Wiegand
9. Conexión de salida wiegand 485B 485A PIN Descripción Cable 485B Amarillo 485A Azul 3 GND Negro Morado Gris 6 GND Negro Blanco Verde No se utiliza... - Página 14 10. Instalación standalone ALARMA No Touch EXIT Guía Rápida...
-
Página 15: Operaciones De Los Dispositivos
11. Operaciones de los dispositivos Ajustes de fecha y hora Presione M/OK > Sistema > Fecha y hora para entrar a Ajustes. Agregar un usuario Presione M/OK > Gestión de Usuarios. > Nuevo usuario para entrar a la interfaz de agregar usuario. Los ajustes incluyen establecer ID de usuario , la elección del privilegio de usuario (Administrador/ Usuario Normal), registro de huella digital/número de tarjeta/contraseña, tomar foto de usuario y el establecimient de privilegio de control de acceso. -
Página 16: Configuración Ethernet
Configuración ethernet Pulse M/OK > Comunicación > Ethernet para acceder a la interfaz de configuración de Ethernet. Los parámetros siguientes son los valores predeterminados de fábrica, por favor ajuste de acuerdo a la situación real de la red. Dirección IP: 192.168.1.201 Máscara de Subred: 255.255.255.0 Puerta de enlace: 0.0.0.0 DNS: 0.0.0.0... -
Página 17: Solución De Problemas
5. ¿Cómo usar el F21 como lector de huellas al conectarlo al panel de control de acceso inBio? • Consulte la sección “Conexión de Salida Wiegand” ubicado en la página 999999... - Página 18 Derechos de Autor © 2017, ZKTeco CO, LTD. Todos los derechos reservados. ZKTeco puede, en cualquier momento y sin previo aviso, realizar cambios o mejoras en los productos y servicios o detener su producción o comercialización. El logo ZKTeco y la marca son propiedad de ZKTeco CO, LTD.
