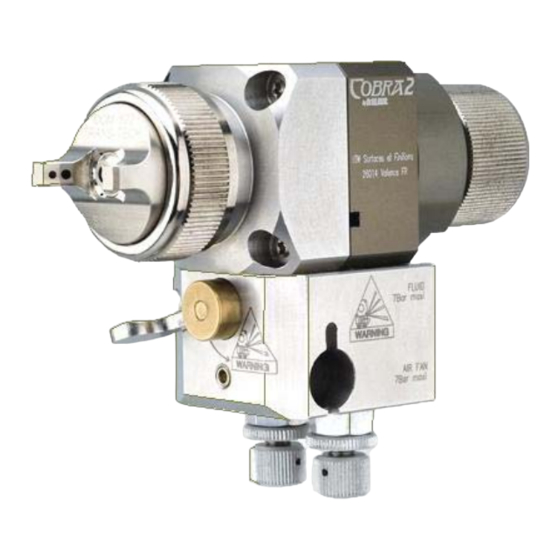

- Página 1 SB-E-2-CBA2 ISS.09 Instrucciones de empleo Cobra 2 – Pistola Automática...
-
Página 2: Instrucciones De Empleo Cobra 2 Pistola Automática
Esta pistola es conforme a la reglamentación ATEX directiva 94/9/EC nivel de protección II 2 G X T6, y puede ser utilizada en las Zonas 1 y 2. La pistola Cobra 2 está recomendada para aplicaciones convencionales con grandes ritmos de trabajo en máquinas automáticas o semiautomáticas. Esta pistola posee una base con un sistema de desmontaje rápido de ¼... - Página 3 ADVERTENCIAS DE SEGURIDAD Incendio y Explosión Los disolventes y los materiales de recubrimiento pueden ser altamente inflamables o combustibles al pulverizarse. Consulte SIEMPRE las instrucciones del fabricante del material de recubrimiento y las hojas COSHH antes de utilizar este equipo. Los usuarios deben cumplir la normativa nacional y local y los requisitos de las compañías de seguros respecto a ventilación, precauciones contraincendios, operación y mantenimiento de las zonas de trabajo.
-
Página 4: Lista De Piezas De Repuesto
LISTA DE PIEZAS DE REPUESTO Consulte la disposición de las piezas en la ilustración de despiece al final del manual. Nº Descripción Cant Ver tabla y referencia anterior SP-100-xxx-K Cabezal de aire con anillo de retención y juntas. Pico de fluido con junta separadora de aire SP-247S-xx-K Ø... - Página 5 Patent No WO 6006055 EP 17868788 © 2011 ITW Finishing Systems and Products...
-
Página 6: Combinaciones Posibles
COMBINACIONES POSIBLES Caudal de Caudal Dimensión a Presión Cabezal de aire Tipo aire producto del chorro (bar) (L / min) (ml / min) (mm) SP-100-430-K Convencional 200 - 280 SP-100-443-K Convencional 200 - 300 SP-100-470-K Convencional 500 - 1800 SP-100-497-K Convencional 200 - 600 SP-100-500R-K... - Página 7 Número de pieza del modelo CBA2 – – 12 - [FPG] Tipo de pistola – Cabezal de aire – Ø Punta - [opciones] Opciones F – Sin ajuste de aguja (26) P – Sin válvulas de caudal de aire (13). Dispone de tapones (32) G –...
-
Página 8: Instalación
INSTALACIÓN CONEXIÓN DE LAS MANGUERAS : Utilizar unas redes de aire filtradas y reguladas para la alimentación con aire de atomización y con aire de mando. Conectar todas las tuberías de aire y producto en la parte trasera de la base de la pistola (Roscado 1/8’’... -
Página 9: Mantenimiento Preventivo
Efectuar un intento de pulverización. Si el acabado resulta demasiado seco, reducir el caudal de aire disminuyendo la presión de entrada del mismo, o atornillando la válvula de caudal de aire ATOM (13). Si el acabado es demasiado húmedo, girar el botón de reglaje de la aguja (25) en sentido horario, a fin de reducir el caudal de producto, o disminuir la presión del mismo. - Página 10 Limpiar bien el alojamiento de la junta de estopa en la cabeza de la pistola. Montar una nueva junta de estopa verificando que la cara « U » se encuentre del lado del paso del producto a pintar. Válvulas de reglaje de chorro (13) Antes del montaje, asegurarse siempre de que las válvulas se hallan en posición de máxima apertura desatornillándolas en sentido antihorario.
- Página 11 © 2011 ITW Finishing Systems and Products...
- Página 12 ITW Finishing Systems and Products Ringwood Road, Bournemouth, BH11 9LH, England. Tel. No. (01202) 571111 Telefax No. (01202) 581940, Website address http://www.itweuropeanfinishing.com ITW Finishing Systems and Products is a Division of ITW Ltd. Reg. Office: Admiral House, St Leonard’s Road, Windsor, Berkshire, SL4 3BL,...
