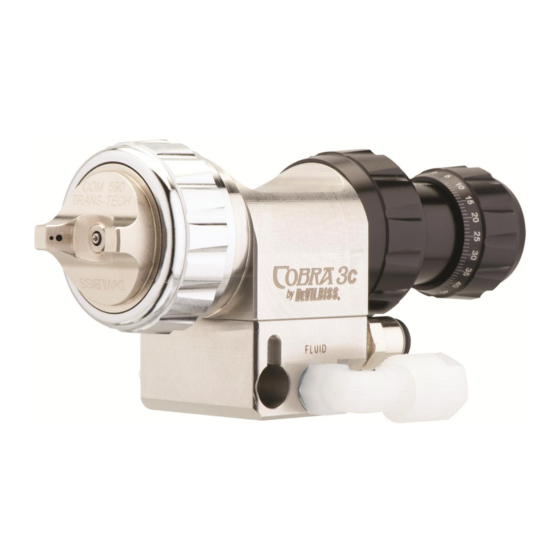

- Página 1 SB-E-2-741 ISS.03 II 2 G X T6 Manual de operación COBRA 3C – Pistola pulverizadora automática...
-
Página 2: Tabla De Contenido
Contenido Tema Página Características Declaración de Conformidad CE Advertencias de seguridad Números de pieza de este modelo Tabla 1: Cabezales de aire Tabla 2: Picos de fluido y agujas Especificación y Materiales de construcción Diagrama de piezas Lista de piezas Dimensiones Conexión de aire Mantenimiento... -
Página 3: Operación Manual
Finishing Brands UK Limited, de Ringwood Rd, Bournemouth, Dorset, BH11 9LH, Reino Unido, como fabricante de la pistola pulverizadora modelo Cobra 3C, declara bajo su exclusiva responsabilidad que el equipo al que se refiere este documento cumple los siguientes estándares o normas: BS EN 12100:2010, BS EN 1953:2013;... -
Página 4: Advertencias De Seguridad
Advertencias de seguridad Incendio y Explosión Los disolventes y los materiales de recubrimiento pueden ser altamente inflamables o combustibles al pulverizarse. Consulte SIEMPRE las instrucciones del proveedor del material de recubrimiento y las hojas COSHH antes de utilizar este equipo. Los usuarios deben cumplir la normativa nacional y local y los requisitos de las compañías de seguros respecto a ventilación, precauciones contraincendios, operación y mantenimiento de las zonas de trabajo. -
Página 5: Números De Pieza De Este Modelo
Números de pieza de este modelo CBA3C - ##### - ### N Tipo de cabezal Tipo de Endurecido de aire (Ver pistola Tabla 1) Diámetro del pico de fluido (Ver Tabla 2) por ejemplo: CBA3C-590-085N por ejemplo: CBA3C-590HV-10N Siendo:- Siendo:- 590=Cabezal de aire Trans-Tech 590 590HV= Cabezal de aire HVLP 590HV 085=Pico de fluido y aguja de 0,85 mm... -
Página 6: Diagrama De Piezas
© 2014 Finishing Brands UK Ltd. ... -
Página 7: Lista De Piezas
LISTA DE PIEZAS REF. DESCRIPCIÓN PIEZA Nº CANT. CONJUNTO DE CABEZAL DE AIRE VER TABLA 1, p5 KIT DE PICO DE FLUIDO VER TABLA 2, p5 PICO DE FLUIDO SEPARADOR – KIT DE 5 SP-626-K5 CUERPO KIT DE EMPAQUETADURA DE LA SPA-408-K AGUJA EMPAQUETADURA DE LA AGUJA –... -
Página 8: Dimensiones
Dimensiones A - ENTRADA DE FLUIDO (x2) " BSP B - ENTRADA DE AIRE DEL GATILLO / CILINDRO " BSP C - ENTRADA DE AIRE DE LONGITUD " BSP D - ENTRADA DE AIRE DE PATRÓN " BSP E - TALADROS DE MONTAJE M6 (x2) F - TALADRO M4 DE CONEXIÓN DEL CUERPO / COLECTOR ... -
Página 9: Conexión De Aire
Conexión de aire Suministro de aire del abanico Aire de atomización Regulador de presión Regulador de presión 0-1 bar / 0-15 psi recomendada 0-1 bar /0-15 psi recomendada 12 bar / 174 psi máxima 12 bar / 174 psi máxima Aire del Gatillo / Cilindro Válvula 3/2 3,5-6 bar / 51-87 psi... -
Página 10: Desmontaje Del Cuerpo
MANTENIMIENTO ADVERTENCIA – Asegúrese de eliminar la presión de aire y fluido antes de iniciar el mantenimiento. Desmontaje del cuerpo 1,8-2,0 Nm 1,3-1,5 libras-pie T20 © 2014 Finishing Brands UK Ltd. ... -
Página 11: Desmontaje Del Pistón/Aguja
Desmontaje del pistón/aguja Nota: Junta tórica montada en el 2° rebaje. Desmontaje de la empaquetadura Para montar, apriete la tuerca de la empaquetadura a 5 Nm. © 2014 Finishing Brands UK Ltd. ... -
Página 12: Desmontaje Del Pico De Fluido
Desmontaje del pico de fluido 10 mm Para montar, apriete el pico a 15 Nm. Desmontaje/montaje de las juntas tóricas y los conectores del colector 10 mm 4 mm 10 mm © 2014 Finishing Brands UK Ltd. ... -
Página 13: Ajuste Del Micrómetro
Ajuste del micrómetro a cero (Carrera de aguja de 0 mm) Enrosque el mando hasta que haga tope. 1,5 mm Nota: No apriete demasiado. Gire el cilindro usando la llave como palanca hasta que la escala horizontal esté alineada con el "0" del mando. Vuelva a apretar el tornillo. -
Página 14: Solución De Problemas
Solución de problemas Posibles problemas durante el uso PROBLEMA CAUSA SOLUCIÓN Patrón de pulverización Patrón cargado Orificios del cuerno obstruidos. Limpiar con una punta no metálica. arriba o abajo Obstrucción en la parte superior o Limpiar. inferior del pico de fluido. Suciedad en el asiento del cabezal o el Limpiar. - Página 15 Posibles problemas durante el uso (cont.) Caudal inadecuado de material. Aumente el caudal de fluido. Patrón de pulverización escaso. Cambie a un pico de fluido de mayor tamaño. La manguera podría estar atascada. Presión de aire demasiado alta. Reduzca la presión de aire. Sobrepulverización excesiva.
-
Página 16: Accesorios
ACCESORIOS Herramienta de desmontaje Barra de montaje SPA-406-K SPA-407-K de la aguja de fluido Llave Allen Llava Allen SPN-10-K SPN-11-K 1,5 mm 2 mm Anillo de Llave Torx T20 SPN-8-K2 SPA-112 indexado Llava Allen Llave 10 mm 4 mm GARANTÍA Este producto está...
