- Página 1 SB-E-2-251 Versión.06 Manual de operación JGA – Pistola Pulverizadora por Presión © 2012 Finishing Brands UK Ltd.
-
Página 2: Tabla De Contenido
Contenido Tema Página Descripción operativa Números de pieza Declaración de Conformidad CE Advertencias de seguridad Tabla 1 – Cabezales de aire, Tabla 2 – Picos de fluido y agujas de fluido Lista de piezas Diagrama de piezas Especificación, Instalación y Operación Mantenimiento preventivo, Sustitución de piezas Solución de posibles problemas Accesorios... -
Página 3: Descripción Operativa

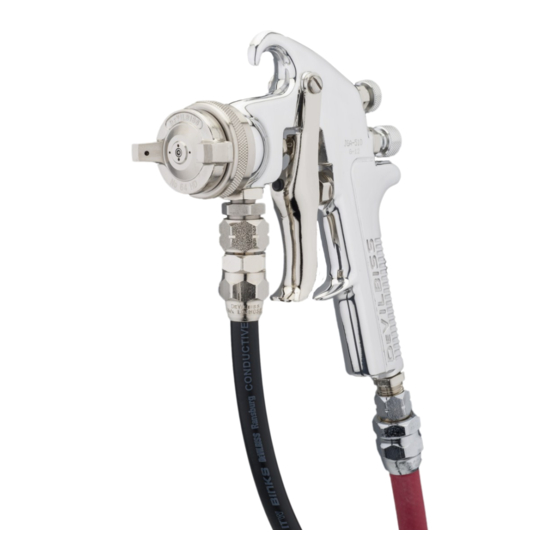

Descripción El Kit de Pistola pulverizadora por presión JGA puede utilizarse con una amplia gama de pinturas, tintes, esmaltes y lacas. Los conductos de material están fabricados en acero inoxidable de alta calidad a fin de poder trabajar con una gran variedad de materiales de recubrimiento. -
Página 4: Advertencias De Seguridad
ADVERTENCIAS DE SEGURIDAD Incendio y Explosión ser compatible con el material que se está pulverizando. Los disolventes y los materiales de Lleve siempre protección ocular al recubrimiento pueden pulverizar o al limpiar la pistola. altamente inflamables o combustibles al Deben emplearse guantes pulverizarse. -
Página 5: Combinaciones De Número De Cabezal De Aire Y Tamaño Del Pico De Fluido
Combinaciones de cabezal de aire y pico de fluido Acero inoxidable de alta Nitralloy (N) Carburo de tungsteno (C) calidad Pico N° Aguja N° Pico N° Aguja N° Pico N° Aguja N° AV-645-AC JGA-421-C-K AV-611-AC JGA-402-NAC-K AV-1415-AC-K JGA-409-AC AV-645-D JGA-421-DEX-K AV-611-D JGA-402-NADEX-K AV-1415-D-K JGA-409-D AV-645-E... -
Página 6: Lista De Piezas
Espiga y tornillo (Kit de 5) GTI-408-K5 Aguja Ver tabla 2 Muelle (Kit de 5) GTI-409-K5 Casquillo del cuerpo JGA-17 Tornillo de ajuste de la aguja GTI-414-K Conjunto de la válvula de aire JGK-449-K Gatillo GTI-108 Conector de la entrada de aire... -
Página 7: Diagrama De Piezas
© 2012 Finishing Brands UK Ltd. -
Página 8: Especificaciones
(25) lentamente en sentido 3. Válvula de control de aire. Abra del todo horario (modelos JGA-558 solamente). 9. NOTA: La anchura puede reducirse de el tornillo de ajuste (25) girándolo en sentido antihorario (modelos JGA-558 patrón de abanico a redondo girando el... -
Página 9: Mantenimiento Preventivo, Sustitución De Piezas
Solape cada pasada el 50% al ir 11. Para evitar una descarga accidental de cubriendo la zona. Apriete el gatillo justo material de recubrimiento cuando no se antes de llegar al borde de la superficie a está usando la pistola, cierre siempre el pintar. -
Página 10: Solución De Posibles Problemas
Solución de posibles problemas PROBLEMA CAUSA SOLUCIÓN Patrón cargado arriba o abajo Orificios del cuerno obstruidos. Limpiar. Abrir con una punta no metálica. Obstrucción en la parte superior o Limpiar. inferior del pico de fluido. Suciedad en el asiento del Patrón cargado a la derecha o a Limpiar. - Página 11 Solución de posibles problemas (continuación) Burbujas de pintura en la taza El pico de fluido no está Apriete a 17–20 Nm. apretado. Fuga o goteo de fluido de la La tapa de la taza está suelta. Apriete la tapa de la taza. tapa de la taza La junta de la tapa de la taza Cambie la junta de la tapa de la...
-
Página 12: Accesorios
Accesorios Cepillo de limpieza – Pieza Nº Llave – Pieza Nº SPN-5 4900-5-1-K3 Válvula de caudal de aire – Pieza Lubricante - Pieza Nº GL-1-K10 N° GTI-415-K GARANTÍA Este producto está cubierto por una garantía de un año de Finishing Brands UK Limited.
