Resumen de contenidos para Victron energy Phoenix Serie

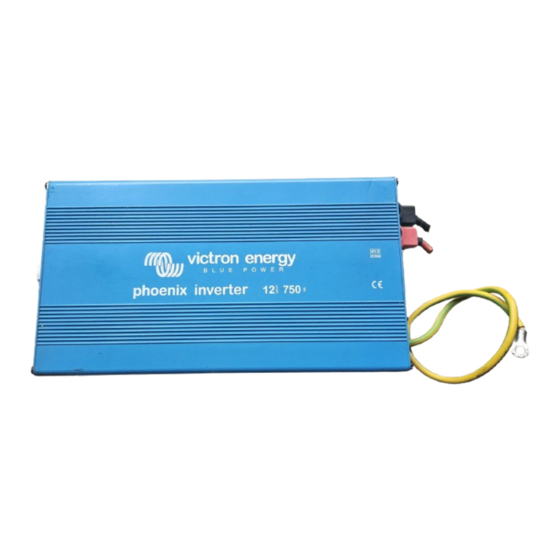

- Página 1 Manual Phoenix 12 | 750 24 | 750 48 | 750...
- Página 3 SHALL NOT EXCEED THE PURCHASE PRICE OF THE VICTRON ENERGY PRODUCTS DESCRIBED HERE IN. Victron Energy B.V. reserves the right to revise and improve its products as it sees fit. This publication describes the state of this product at the time of its publication and may not reflect the product at all times in the future...
-
Página 5: Consignes De Sécurité Importantes
1. Consignes de Sécurité Importantes ¡Aviso! Antes de instalar y poner en marcha el inversor, lea detenidamente la siguiente información de seguridad. 1.1. Precauciones generales de seguridad 1.1.1 No exponga el inversor al agua, vaho, nieve, rocío o polvo. Para reducir el riesgo de accidentes, no tape u obstruya el conducto de ventilación. -
Página 6: Características
2. Características - Salida de onda sinusoidal pura (THD < 3%) - Frecuencia de salida: selector para 50 / 60 Hz - Aislamiento total de la entrada y de la salida - “Modo de ahorro” a baja potencia para conservar energía - Alta eficacia 88~94% - Capaz de generar altas cargas reactivas y capacitivas en el momento del arranque - Indicadores de tres colores para mostrar el nivel de tensión y de carga de salida... -
Página 7: Rendimiento Eléctrico
2.2 Rendimiento eléctrico Especificaciones Nº de modelo Artículo 12/750 24/750 48/750 12/750 24/750 48/750 Potencia continua de salida 750W Potencia máxima de salida (3 min.) 800W Capacidad de sobrecarga 1400W Tensión de entrada 120V +/- 3% 220 / 230 / 240V +/- 3% Tensión de salida Frecuencia... -
Página 8: Dibujos Mecánicos
2.3 Dibujos mecánicos... -
Página 9: Instrucciones
3. Instrucciones Esta serie de inversores eléctricos es una de las líneas de sistemas de alimentación CA móviles más avanzada del mercado. Para que el inversor sea lo más eficaz posible, deberá instalarse y utilizarse de manera adecuada. Le rogamos lea las instrucciones recogidas en este manual antes de instalar y manejar este modelo. -
Página 10: Panel Trasero
3.1.6 Salida CA (tomas de corriente disponibles): - Europa (IEC) - Europe Continental (SCHUKO) - América del Norte (NEMA 5-15R) 3.1.7 Power Saving Mode (modo de ahorro): El modo de ahorro es ajustable y se puede establecer usando los conmutadores DIP S1, S2 y S3 del panel frontal. Ejemplo: Si los vatios está... -
Página 11: Instalación
3.2.4 Utilice un cable AWG del nº 8 para conectar el chasis a tierra. ¡Aviso! El funcionamiento del inversor sin una conexión a tierra adecuada podría suponer un peligro de electrocución. 3.3 Instalación El inversor deberá instalarse en un entorno que reúna las siguientes características: 3.3.1 Seco: Impedir que el agua penetre en el inversor. -
Página 12: Puesta A Tierra De Seguridad
3.4.3 Antes de continuar, compruebe que el cable conectado al terminal negativo del inversor se corresponde con el negativo de la fuente de alimentación. ¡PRECAUCIÓN! Invertir la polaridad fundirá el fusible interno y podría dañar el inversor de manera irreparable. 3.4.4 Conecte el cable del terminal negativo del inversor al terminal negativo de la fuente de alimentación. -
Página 13: Conexiones Del Cableado Cc
3.6 Conexiones del cableado CC Siga este procedimiento para conectar los cables de la batería a los terminales de entrada CC del inversor. Los cables deberán ser lo más cortos posible (menos de 10 pies / 3 metros) y de una sección suficiente como para asumir las corrientes estipuladas en los códigos y normas eléctricos aplicables a la instalación. -
Página 14: Funcionamiento Del Inversor
3.7 Funcionamiento del inversor Para encender el inversor, utilice el interruptor ON / OFF del panel frontal. El inversor está ahora preparado para suministrar energía CA a las cargas. Si tiene varias cargas conectadas al inversor, enciéndalas por separado después de poner en marcha el inversor. De este modo evitará... -
Página 15: Resolución De Problemas
4. Resolución de problemas ¡Aviso! No abra ni desmonte el inversor. Si intenta reparar la unidad usted mismo podría electrocutarse o provocar un incendio. Problemas y síntomas Causa posible Soluciones Utilice un voltímetro RMS y un cable Baja tensión de salida Utiliza un voltímetro común y corriente. - Página 16 Serial number: Version : 04 Date : 25 February 2008 Victron Energy B.V. De Paal 35 | 1351 JG Almere PO Box 50016 | 1305 AA Almere | The Netherlands General phone +31 (0)36 535 97 00 Customer support desk...
