3. cuadro eléctrico con módem GSM: gestión de la instalación mediante un PC remoto.
En el presente manual se suministran las indicaciones de funcionamiento de los armarios dotados de cuadro eléctrico estándar. Para in-
formaciones relacionadas con la conexión y el funcionamiento del cuadro eléctrico con módulo "Co/Co PC Active" y del cuadro eléctrico
con módem GSM se remite a las instrucciones contenidas dentro de la memoria USB suministrada con el cuadro.
1.1.Calderas
1.1.1.Panel de mandos de las calderas

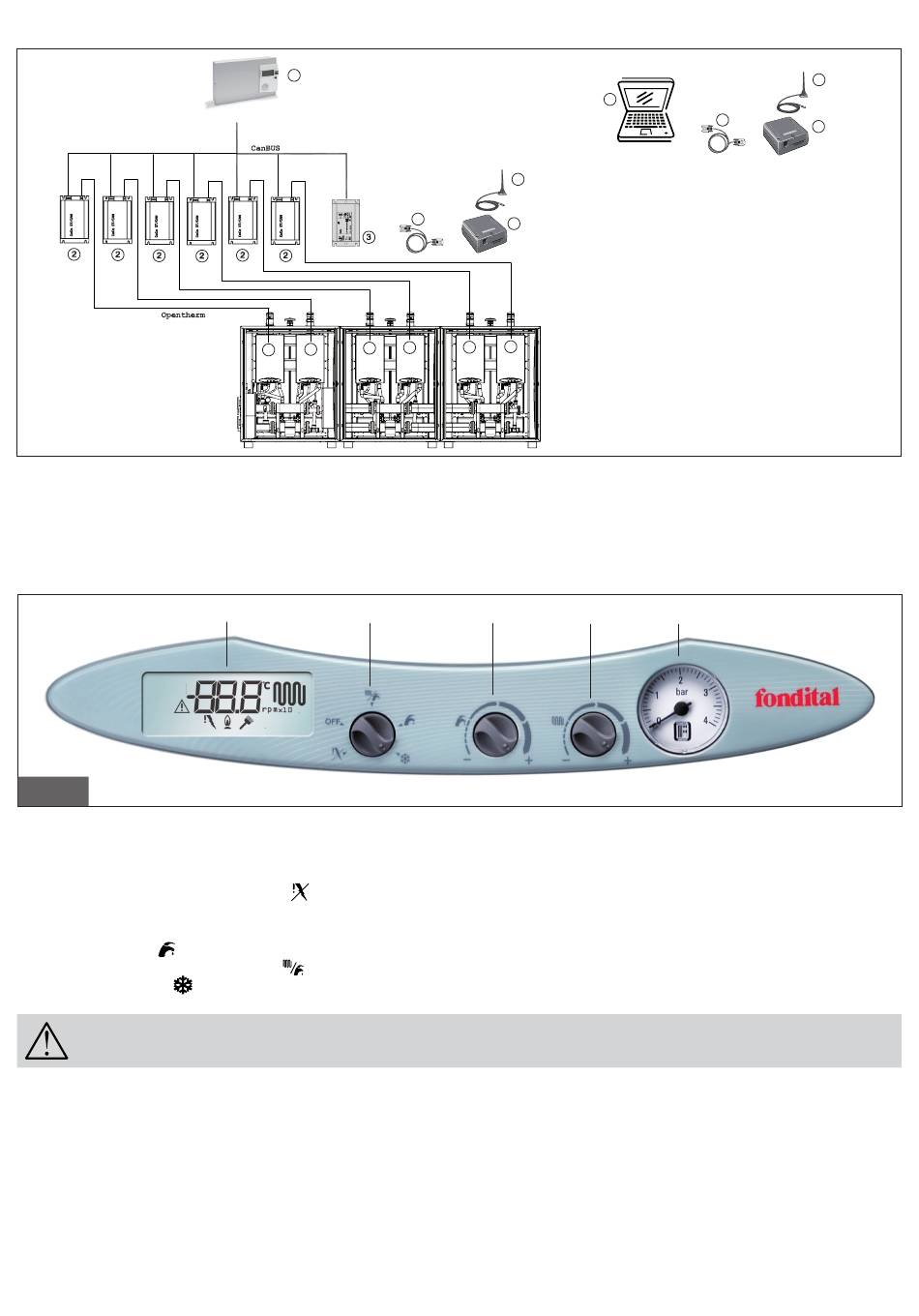

fig. 1
1. Display LCD
El display LCD visualiza el estado de la caldera y las informaciones sobre su funcionamiento (vea la fig. 2).
2. Selector del estado de la caldera
Con el selector en posición DESBLOQUEO
bloqueo del quemador.
Con el selector en posición OFF la caldera está en stand-by: la función calefacción está desactivada.
La posición VERANO no influye en el funcionamiento de la caldera.
Con el selector en la posición INVIERNO
La posición ANTIHIELO
Para un funcionamiento correcto de la instalación, coloque el selector de estado de la caldera en posición INVIERNO.
3. Regulador de la temperatura del agua caliente sanitaria
Este regulador no está activo. La regulación del agua caliente sanitaria se debe realizar en la centralita de la instalación y no en cada
caldera individualmente.
4. Regulador de la temperatura del agua de calefacción
Este regulador no está activo.
La regulación del agua de calefacción se debe realizar en la centralita de la instalación y no en cada caldera individualmente.
5. Manómetro del agua
El manómetro del agua indica el valor de la presión del agua de la instalación de calefacción.
4
1
1
1
1 2
se reactiva el funcionamiento de la caldera después de la intervención del dispositivo de
la caldera está predispuesta para funcionar para la calefacción.
no influye en el funcionamiento de la caldera.
7
5
6
1 1 1
3
8
5
1. Caldera
2. Módulo de interfaz CoCo OT/CAN
3. Módulo PC Active
4. Centralita de la instalación
5. Cable serial
6. Módem GSM
7. Antena
8. PC
