Instalación
Instalación de la tubería de condensados
Diseño de la línea de condensados
1. El tubo de drenado debe mantener una inclinación de 1/50 para evitar la acumulación de agua
2. Al conectar el tubo de drenado a la unidad, evite aplicar fuerza excesiva en la conexión. El tubo
3. El tubo de drenado puede ser de tubería PVC rígida adquirida en campo. Durante su conexión,
4. Cuando la manguera de drenado se utiliza para unidades múltiples, la sección unida del tubo
Instalación de la tubería de condensados
12
o un drenado inapropiado que conducirá a daños en el equipo y/o la propiedad.
debe encontrarse lo más cerca de la unidad como sea posible.
inserte el extremo del tubo PVC a la salida del drenado; luego ajústelo a la manguera de
drenado con el uso de una abrazadera para manguera. No utilice adhesivo para conectar la
salida de drenado a la manguera de drenado.
deberá ser de 3.9 pulg. (100mm) más bajo que el orificio de drenado de cada dispositivo, por
lo que se sugiere utilizar un tubo de mayor diámetro al conectar con unidades múltiples.
• El diámetro de la manguera de drenado debe ser superior a o igual al de la tubería de
refrigerante (tubo PVC diámetro exterior 1 pulg. (25mm) y espesor ≥0.05 pulg. (1.5mm).

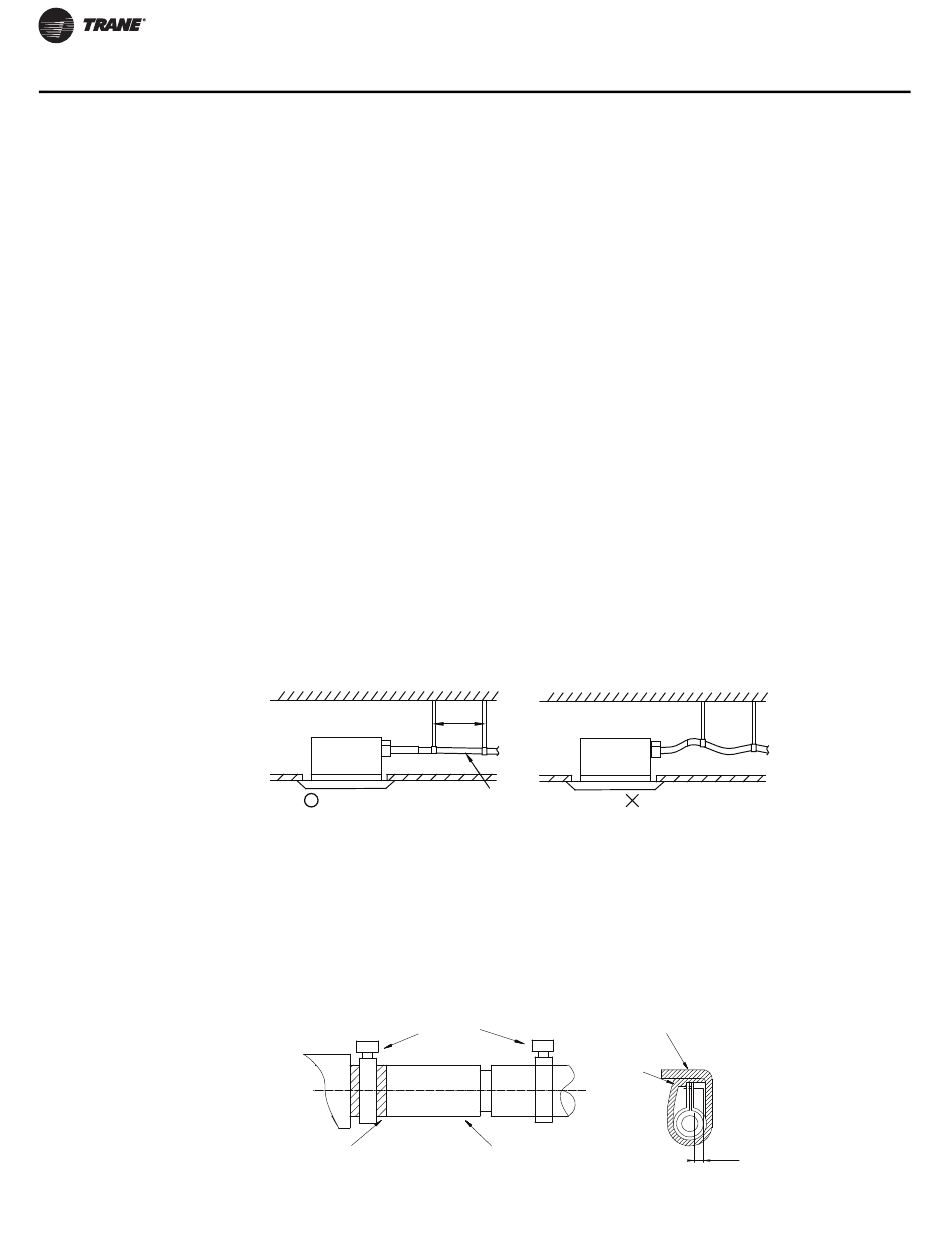

• La manguera de drenado debe ser lo más corta posible, sin holguras, con inclinación de
mínimo 1/50 para prevenir la formación de bolsas de aire.
• Si no es factible obtener el grado apropiado de inclinación de la manguera de drenado,
deberá instalarse un dispositivo de sostenimiento.
• Para evitar la holgura o la curvatura de la manguera de drenado, debe mantenerse una
distancia máxima de 60 pulgadas (1.5m) entre soportes.
(Correcto) 1/50 o más gradiente
• Inserte la manguera de drenado dentro del orificio de drenado y apriétela con abrazaderas.
• Inserte la tubería de drenado dentro del extremo opuesto de la manguera de drenado y
asegúrela con la abrazadera. No utilice material adhesivo para esta unión.
• Recubra las abrazaderas y la manguera con una gran cantidad de aislamiento de hule
espuma que servirá como aislamiento térmico para prevenir la condensación y daños por
agua.
Abrazadera (accesorio)
Envoltura de hule espuma (gris)
40-60 in
1-1.5m
Envoltura de hule espuma (accesorio)
Abrazadera
(accesorio)
Manguera de drenado
(Incorrecto)
Max. 4mm
0.16 inch
