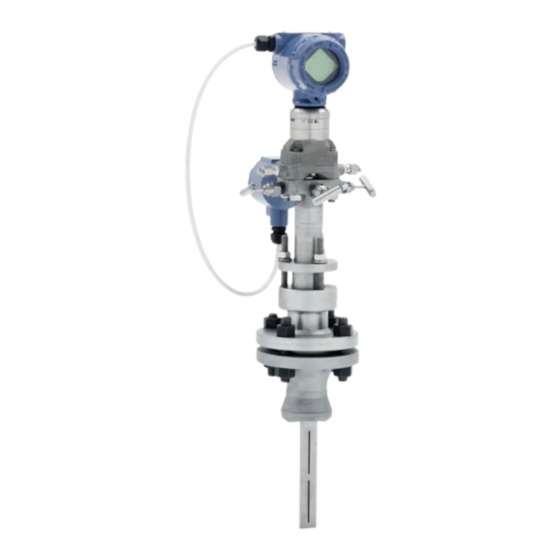

Emerson Rosemount 485 Annubar Guia De Inicio Rapido
Conjunto flange-lok
Ocultar thumbs
Ver también para Rosemount 485 Annubar:
- Guía de instalación rápida (15 páginas) ,
- Guia de inicio rapido (26 páginas) ,
- Guia de inicio rapido (18 páginas)
Manuales relacionados para Emerson Rosemount 485 Annubar
Resumen de contenidos para Emerson Rosemount 485 Annubar
- Página 1 Guía de inicio rápido 00825-0209-4809, Rev EA Septiembre de 2015 ® Rosemount 485 Conjunto Flange-Lok ® para el Annubar...
- Página 2 Septiembre de 2015 Guía de inicio rápido AVISO Esta guía proporciona directrices básicas para el Rosemount 485 Conjunto Flange-Lok para el Annubar. No suministra instrucciones para su configuración, diagnósticos, mantenimiento, servicio, resolución de problemas o instalaciones antideflagrantes, incombustibles o intrínsecamente seguras (I.S.). Consultar el manual de referencia del conjunto Flange-Lok para el Annubar 485 (número de documento 00809-0100-4809) para obtener más instrucciones.
- Página 3 Guía de inicio rápido Septiembre de 2015 Figura 1. Vista de componentes del conjunto Flange-Lok del Annubar 485 A. O-rings (2) H. Brida Coplanar con orificios de drenaje B. Conexión de montaje directo entre el transmisor y I. Placa de compresión las válvulas C.
-
Página 4: Paso 1: Ubicación Y Orientación
Septiembre de 2015 Guía de inicio rápido Paso 1: Ubicación y orientación Para que las medidas de caudal sean exactas y repetitivas, la orientación debe ser correcta y las longitudes de los tramos rectos de la ducto deben ser las requeridas. -
Página 5: Desalineación
Guía de inicio rápido Septiembre de 2015 Dimensiones aguas arriba Con acondicionadores de acondicionadores caudal de caudal Fuera En el A’ C’ plano A plano A Nota Consultar al fabricante para obtener instrucciones relativas al uso en conductos cuadrados o rectangulares. ... -
Página 6: Orientación Horizontal
Septiembre de 2015 Guía de inicio rápido Orientación horizontal En las aplicaciones con aire y gases, el sensor debe ser colocado en la mitad superior de la ducto para que la ventilación y el drenaje sean adecuados. Para las aplicaciones con líquido y vapor, el sensor debe ser colocado en la mitad inferior de la ducto. -
Página 7: Orientación Vertical
Guía de inicio rápido Septiembre de 2015 Orientación vertical El sensor puede instalarse en cualquier sitio a lo largo del perímetro de la ducto, siempre y cuando los orificios estén correctamente ubicados para que la ventilación y el drenaje sean adecuados. Para obtener óptimos resultados con líquido o vapor, el caudal debe ser ascendente. -
Página 8: Paso 3: Accesorios De Montaje Por Soldadura
Septiembre de 2015 Guía de inicio rápido Tabla 2. Tamaño del sensor / Tabla para el diámetro del orificio Tamaño del Ancho del Diámetro del orificio sensor sensor + 0,8 mm (1/32 in) 14,99 mm 19 mm ( (0.590 in) —... - Página 9 Guía de inicio rápido Septiembre de 2015 Tamaño del Tamaño de ODF (mm [in]) Tamaño ODF (mm [in]) sensor la brida in 600# 112,7 (4.44) DN40 PN100 98,6 (3.88) in 900# 125,4 (4.94) in 1500# 125,4 (4.94) in 2500# 171,6 (6.76) 2.0 in 150# 104,8 (4.13) DN50 PN16...
-
Página 10: Paso 4: Insertar El Conjunto Flange-Lok Del Annubar
Septiembre de 2015 Guía de inicio rápido 3. Si se utiliza un soporte del lado opuesto, realizar los siguientes pasos. a. Centrar el acoplamiento para el soporte del lado opuesto sobre el orificio del lado opuesto, separar 1,6 mm ( in). - Página 11 Guía de inicio rápido Septiembre de 2015 10. Apretar las tuercas en los vástagos. a. Colocar entre cada una de las tuercas y la placa de compresión la arandela de presión seccionado incluida. Girar sucesivamente cada tuerca media vuelta hasta que la arandela de seguridad del anillo seccionado quede aplanada entre la tuerca y la placa de compresión.
-
Página 12: Paso 5: Montaje Del Transmisor
Septiembre de 2015 Guía de inicio rápido Nota Los mecanismos sellantes del Flange-Lok generan una fuerza considerable en el punto donde el sensor toca la pared opuesta de la ducto. Con las ductos de pared delgada (ANSI de espesor 10 e inferiores) se debe tener cuidado para evitar dañarlas. - Página 13 Guía de inicio rápido Septiembre de 2015 Figura 11. Identificación de las válvulas para los manifolds de 3 y 5 válvulas Manifold de 5 válvulas Manifold de 3 válvulas A. DVH A. DVH B. MEH B. MH C. MH C. A PH D.
-
Página 14: Instalaciones Recomendadas
Septiembre de 2015 Guía de inicio rápido Tabla 4. Descripción de las válvulas de impulsión y de los componentes Nombre Descripción Función Compensador del manifold Permite acceder a la válvula de ventilación por el lado de alta o de baja presión; también permite Compensador del manifold aislar el fluido. - Página 15 Guía de inicio rápido Septiembre de 2015 Aplicación con vapor y líquido (por debajo de 315 °C [600 °F]) Montar el transmisor debajo de la ducto del proceso y ajustarlo 10 a 15 grados por encima de la vertical descendente directa. Hacer descender la líneas de impulso hacia el transmisor y llenar el sistema con agua fría a través de las dos conexiones cruzadas.
-
Página 16: Montaje Superior Para Aplicación Con Vapor
Septiembre de 2015 Guía de inicio rápido Montaje superior para aplicación con vapor El montaje superior para aplicaciones con vapor es una opción de montaje alterna en muchas casos. Consultar la Central de asistencia al cliente de Rosemount para obtener instrucciones sobre vapor en montaje superior. Figura 16. -
Página 17: Certificaciones Del Producto
Guía de inicio rápido Septiembre de 2015 Certificaciones del producto Ubicaciones de los sitios de fabricación aprobados Rosemount Inc. – Shakopee, Minnesota, EE. UU. Información sobre las directivas europeas La declaración de conformidad CE para todas las directivas europeas aplicables a este producto puede encontrarse en el sitio web de Rosemount en www.rosemount.com. -
Página 18: Ec Declaration Of Conformity
Guía de inicio rápido Figura 17. Declaración de conformidad del Rosemount 485 EC Declaration of Conformity No: DSI 1000 Rev. K Emerson Process Management Heath Place - Bognor Regis West Sussex PO22 9SH England declare under our sole responsibility that the products, Primary Element Models 405X / 1195 / 1495 /1595 &... - Página 19 Guía de inicio rápido Septiembre de 2015 Schedule EC Declaration of Conformity DSI 1000 Rev. K PED Directive (97/23/EC) Summary of Classifications PED Category Model/Range Group 1 Group 2 Fluid Fluid – 585 - 1500# & 2500# All Lines 405C, 405A, 2051CFC, 3051CFC, 3051SFC Flow Meters : s r 1195, 2051CFP, 3051CFP, 3051SFP Flow Meters: 300# &...
- Página 20 Septiembre de 2015 Guía de inicio rápido Schedule EC Declaration of Conformity DSI 1000 Rev. K Pressure Equipment Directive (93/27/EC) Notified Body: Bureau Veritas UK Limited [Notified Body Number: 0041] Parklands, Wilmslow Road, Didsbury Manchester M20 2RE United Kingdom File ID: DSI CE Marking Page 3 of 3 DSI 1000K DoC.docx...
- Página 21 Guía de inicio rápido Septiembre de 2015 Página 1 de 3...
- Página 22 Septiembre de 2015 Guía de inicio rápido Flo Tap - 485/2051CFA/3051CFA/3051SFA: Tamaño de sensor 3 600# Tubería de 48" a 72" (la categoría IV Flo Tap requerirá un certificado B1 para el examen de diseño y un certificado H1 para supervisión especial) Página 2 de 3...
- Página 23 Guía de inicio rápido Septiembre de 2015 Página 3 de 3...
- Página 24 Los términos y condiciones estándares de venta se pueden encontrar en: www.rosemount.com\terms_of_sale. Emerson Process Management El logotipo de Emerson es una marca comercial y de servicio de Emerson FZE P.O. Box 17033, Emerson Electric Co. Jebel Ali Free Zone - South 2 Rosemount y el logotipo de Rosemount son marcas comerciales Dubái, Emiratos Árabes Unidos...
