Tabla de contenido
Manuales relacionados para Cressi MC7
Resumen de contenidos para Cressi MC7
- Página 2 UTILIZACIÓN y MANTENIMIENTO ..pág. 130 PRIMERAS ETAPAS ....pág. 109 Primera etapa MC7 a Utilización del regulador y membrana compensada ....pág. 110 valoración del riesgo .
- Página 3 Para garantizar la máxima seguri- das a la proverbial fiabilidad Cressi-sub, que le asegurará inmer- dad, el mantenimiento de los equipos debe realizarse exclusi- siones placenteras sin problemas, durante mucho tiempo.
-
Página 4: Kit Anticongelación
1.1 - Primera etapa MC7 a membrana compensada 1.2 - Kit anticongelación 1.3 - Primera etapa AC10 a pistón compensado 1.4 - Primera etapa AC2 a pistón convencional... -
Página 5: Primeras Etapas

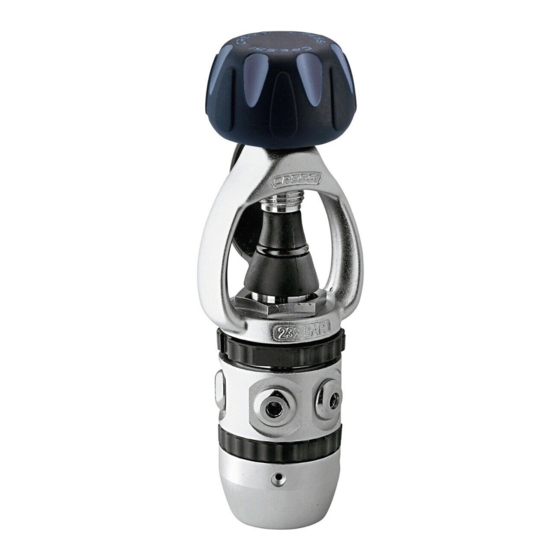

MC7 asiste al La primera etapa a membrana compensada MC7 tiene una buceador durante toda la inmersión, garantizando elevadísimas estructura compacta y ligera, realizada en latón cromado con... - Página 6 IMPORTANTE: El taraje de la presión intermedia debe efectuarse exclusivamente en servicios técnicos autorizados Cressi-sub. Los valores de taraje no pueden ser modificados sin perjudicar el buen funcionamiento del regulador. Las notables soluciones técnicas, combinadas a la alta calidad de los materiales utilizados, sitúan esta primera etapa en la...
- Página 7 3 compensada MC7. La inserción de los tres últimos compo- adecuada a cualquier condición nentes no implica modificación alguna del taraje realizado de uso.
- Página 8 PRIMERAS ETAPAS rápido gracias a la extremada simplicidad y racionalidad del dise- separación de la cabeza del pistón que minimiza la posible forma- ño, al exiguo número de componentes, a su robustez e incluso ción de óxido debida a la corriente galvánica. a la simplificación de las herramientas a utilizar (la ya citada llave hexagonal es la misma que se utiliza para la sustitución del tapón La entrada del aire de la primera etapa está...
- Página 9 9.5 ÷ 10 bar superior a la presión ambiente. IMPORTANTE: El taraje de la primera etapa debe efec- tuarse exclusivamente en servicios técnicos autorizados Cressi-sub. Los valores de taraje no pueden ser modificados sin perjudicar el buen funcionamiento del regulador. Dimensiones reducidas, peso contenido, robustez, extremada simplicidad de construcción y de mantenimiento, son las carac-...
- Página 10 1.5 - Prestaciones...
-
Página 11: Prestaciones
1.5 - Prestaciones 1ª etapa a membrana compensada MC7 Presión de alimentación (conexión INT) 0÷232 bar Presión de alimentación (conexión DIN) 0÷300 bar Presión de taraje 9.2÷9.6 bar Cantidad de aire suministrada 3000 lts./min (*) Salidas Alta presión (HP) Salidas Media presión (LP) (*) Mediciones efectuadas a la salida LP con segunda etapa conectada y presión de 200... - Página 12 2.1 - Segundas etapas Ellipse 2.2 - Ellipse, desmontaje y mantenimiento 2.3 - Segunda etapa Airtech compensada regulable 2.4 - Segunda etapa XS2...
- Página 13 único punto del disco. Tanto el particular perfil de la leva como la extraordinarias y que está dotado de extrema ligereza y resis- basculación de la válvula son patentes Cressi-sub. tencia a la corrosión. Todos los reguladores tienen la misma mecánica e idénticas Al pivotar la leva se produce la apertura de la válvula de suminis-...
- Página 14 SEGUNDAS ETAPAS trario dirigido hacia la membrana. Para optimizar el efecto Venturi, Ellipse cuenta con un deflector Una guía de la válvula realizada con una goma especial termo- nuevo, especialmente ergonómico, con dos posiciones de utili- plástica, tiene la doble función de guiar el movimiento del eje, zación, indicadas con claridad por los símbolos que aparecen en el cuerpo del regulador: “-”...
- Página 15 Ellipse Cressi-sub es un regulador de tipo “downstream”, es regulador siempre perfectamente revisado, calibrado y eficaz. decir, con apertura automática de la válvula de suministro en caso de destaraje de la primera etapa o de un aumento impre- ATENCIÓN: la apertura, el desmontaje y el calibrado de la...
- Página 16 SEGUNDAS ETAPAS seguridad permite una rápida apertura y cerrado de la carcasa, bloqueando al mismo tiempo la tapa y la membrana con eficacia y precisión extremas. Las fases de apertura y cerrado de un regulador, hasta hoy nunca fueron tan sencillas y, al mismo tiempo, tan seguras. fig.
- Página 17 SEGUNDAS ETAPAS figura A figura B fig. 14 asiento y luego colocar el pulsador de goma semirrígido y pro- ceder a continuación al cierre, prestando atención a que la pes- taña de la parte inferior de la tapa entre correctamente en el asiento de la carcasa, tal como se indica en la figura B.
- Página 18 SEGUNDAS ETAPAS 2.3 - 2ª etapa Airtech Compensada Regulable La fuerza del aire que pasa a través del orificio de acceso empu- ja en sentido de apertura el asiento, perforado y fijado en la extremidad del eje (11K). Esta fuerza queda contrastada por la suma de la fuerza ejercida por el muelle y la del aire existente en la cámara de compensación.
- Página 19 Vénturi actúa al máximo, aumentando al máximo el Todas las segundas etapas Cressi-sub son de tipo downstream, nivel de flujo de aire proporcionado por el regulador. con apertura automática de la válvula en caso de destaraje de la 1°...
- Página 20 (19) que se flexiona hacia el interior empujando la leva taciones de los reguladores Cressi-sub. (9). Ésta, al bajar, abre la válvula de suministro del aire. La válvula del XS2 está compuesta por una nueva válvula modu- lar (5K) que combina plástico y latón cromado, intercambiable...
- Página 21 Todas las segundas etapas Cressi-sub son de tipo downstream, Para optimizar el efecto Vénturi, XS2 CE incorpora un deflector naturalmente, con apertura automática de la válvula en caso de...
- Página 22 2.5 - Prestaciones...
- Página 23 2.5 - Prestaciones 2° etapa Ellipse titanium Presión de alimentación 0÷232 bar (INT); 0÷300 bar (DIN) Presión de taraje 9.2÷9.6 bar (MC7) Esfuerzo de inspiración medio (*) 4 mbar Esfuerzo de espiración medio (*) 11 mbar Trabajo respiratorio medio (*)
- Página 24 Prestaciones 2° etapa compensada regulable Airtech Presión de alimentación 0÷232 bar (INT); 0÷300 bar (DIN) Presión de taraje 9.5÷10 bar (AC10); 9.2÷9.6 bar (MC7) Esfuerzo de inspiración medio (*) 3 mbar Esfuerzo de espiración medio (*) 13 mbar Trabajo respiratorio medio (*) 0.9 J/l...
-
Página 25: Utilización Y Mantenimiento
3 - Utilización y mantenimiento... -
Página 26: Utilización Del Regulador Y Valoración Del Riesgo
Los materiales de primerísima calidad utilizados en la fabricación 3.3 - Montaje del regulador en la grifería de los equipos Cressi-sub y los tratamientos anticorrosivos apli- cados permiten su utilización largos años con total seguridad. Antes de proceder al montaje es necesario cerciorarse de que... -
Página 27: Desmontaje Del Regulador
Los reguladores Cressi-sub deben ser revisados una vez al año y En las primeras etapas con conexión DIN el proceder del mon- más frecuentemente en caso de utilización particularmente intensa. - Página 28 4 - Tavole 4 - Tables 4 - Tableaux 4 - Zeichnungen 4 - Cuadros...
- Página 29 Primi Stadi First Stages Premiers Etages Erste Stufen Primeras Etapas...
- Página 30 POS. CODICE / CODE HZ 730022 Nero HZ 730225 Giallo HZ 770090 HZ 730108 HZ 730106 HZ 770091 HZ 700095 HZ 770089 HZ 770087 HZ 770088 HZ 735108 HZ 735136 HZ 735135 HZ 700097 HZ 735132 HZ 735131 HZ 770086 HZ 770085 HZ 770084 HZ 730127...
- Página 31 HZ 800071 DIN 200 bar (kit Revisione/Maintenance Kit) HZ 800070 DIN 300 bar (kit Revisione/Maintenance Kit) HZ 800073 HZ 800072 (kit OR DIN 200-300 bar) Ed./Issue MC7/3 1º Stadio a Membrana Bilanciata MC7 / Balanced Diaphragm 1 Stage MC7 A/07 N° Tav./Rev.
- Página 32 Gehäuseoberfläche erkennbar (siehe Abb. 2). ATENCIÓN ¡la válvula A, presente en los modelos MC7 producidos hasta 2003, y con el acabado del cuerpo SATINADO como en la fig. 1, ya no está en producción! Por lo tanto, durante el mantenimiento ordinario de este modelo, hay que sustituir todos los componentes de la válvula A con todos los que...
- Página 33 POS. CODICE / CODE HZ 730027 HZ 700089 HZ 730188 HZ 800090 HZ 730114 HZ 730151 HZ 735126 HZ 730152 HZ 730153 HZ 730106 HZ 730108 HZ 730127 HZ 730132 HZ 730154 HZ 730105 HZ 730104 HZ 730155 HZ 730156 HZ 735108 HZ 730157 HZ 730158...
- Página 34 Secondi Stadi Second Stages Deuxiemes Etages Zweite Stufen Segundas Etapas...
- Página 35 POS. CODICE / CODE HZ 810060 HZ 810095 HZ 810094 HZ 810093 HZ 810092 HZ 742013 HZ 810091 HZ 810090 HZ 810089 HZ 730207 HZ 810088 HZ 810087 HZ 810086 HZ 810085 HZ 746094 HZ 810084 HZ 810083 HZ 810082 HZ 810081 HZ 810080 HZ 810079...
- Página 36 POS. CODICE / CODE HZ 810096 HZ 810095 HZ 810094 HZ 810093 HZ 810092 HZ 742013 HZ 810091 HZ 810090 HZ 810089 HZ 730207 HZ 810088 HZ 810087 HZ 810086 HZ 810085 HZ 746094 HZ 810084 HZ 810083 HZ 810082 HZ 810081 HZ 810080 HZ 810079...
- Página 37 POS. CODICE / CODE HZ 810096 HZ 810095 HZ 810094 HZ 810093 HZ 810092 HZ 742013 HZ 810091 HZ 810090 HZ 810089 HZ 730207 HZ 810088 HZ 810087 HZ 810086 HZ 810085 HZ 746094 HZ 810084 HZ 810083 HZ 810082 HZ 810081 HZ 810080 HZ 810079...
- Página 38 POS. CODICE / CODE HZ 795090 HZ 770056 Nero HZ 770056 Giallo HZ 730221 HZ 795089 HZ 795088 HZ 730202 HZ 770099 HZ 790094 HZ 790096 HZ 795087 HZ 795086 HZ 795085 HZ 795084 HZ 795083 HZ 795082 HZ 795081 HZ 746006 HZ 795080 HZ 795079...
- Página 39 POS. CODICE / CODE HZ 780050 Nero HZ 780051 Giallo HZ 742007 HZ 730218 HZ 730208 HZ 742008 HZ 730222 Nero HZ 730225 Giallo HZ 730207 HZ 770096 HZ 770095 HZ 770094 HZ 746094 HZ 770099 HZ 770097 HZ 790096 HZ 790095 HZ 790094 HZ 730202...
