Página 1

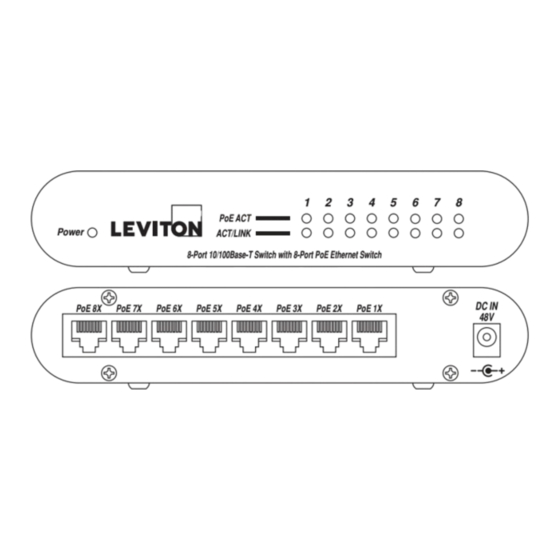

Interruptor de Red PoE de 8 Puertos PoE ACT Power ACT/LINK 8-Port 10/100Base-T Switch with 8-Port PoE Ethernet Switch DC IN PoE 8X PoE 7X PoE 6X PoE 5X PoE 4X PoE 3X PoE 2X PoE 1X Guía del Usuario...
Página 2
ADVERTENCIAS Y PRECAUCIONES • Lea y comprenda perfectamente todas las instrucciones. Siga todas las instrucciones y advertencias marcadas en el producto. • No utilice estos producto cerca del agua, por ejemplo, cerca de bañeras, tinas, lavaderos o lavabos, en sótanos húmedos o cerca de piscinas. •...
Tabla de Contenido Introducción ……………………………………………………………………………..page 4 • Encendido a través de Ethernet (Power Over Ethernet - PoE) ………………...………..page 5 • Instalación ……………………………………………………………………………..page 6 • Conectando los Cables de Red ………………………..……………………..page 7 • Puertos del panel trasero …………………………………………………………..page 8 • Clavija del panel trasero……………………………………………………………..page 9 •...
15,4 watts de potencia, así como la transmisión de datos a través de la 10/100M cable tradicional UTP al dispositivo alimentado. El 91A00-1 viene con un adaptador externo de corriente de 48V CD. No se requiere ninguna configuración y la instalación es rápida y fácil. El soporte para MDI automático / MDI-X en todos los puertos elimina la necesidad de una conexión cruzada a otro...
Encendido a través de Ethernet (Power over Ethernet - PoE) Encendido a través de Ethernet (Power over Ethernet - PoE) El encendido a través de Ethernet (PoE) integra energía de 48V y datos en un solo cable, lo que elimina la necesidad de tener energía disponible en todas las ubicaciones del equipo.
Instalación Desempaque: Abra las cajas de envío del 91A00-1 y cuidadosamente desempaque su contenido: • Switch de red 91A00-1 de 8 puertos PoE. • Adaptador de corriente alterna CA. • Guía de Usuario. Instalación: Instale el 91A00-1 de la siguiente manera : •...
MDI o MDI-X, por lo que puede conectar un cable de red estándar o cable cruzado. Cuando conecte un OmniTouch 7 a la red, se requiere un cable Cat-5 (de 4 pares). Pase el cable Cat-5 entre la ubicación de la 91A00-1 y la ubicación del OmniTouch 7.
Panel Trasero Hay 8 puertos RJ-45 y un conector de alimentación de CD en el panel trasero del 91A00-1. DC IN PoE 8X PoE 7X PoE 6X PoE 5X PoE 4X PoE 3X PoE 2X PoE 1X Puertos: Puertos PoE: PoE1X al PoE8X •...
Panel Frontal Indicadores LED: Los indicadores LED muestran el estado instantáneo y ayudan a supervisar y solucionar problemas cuando sea necesario. PoE ACT Power ACT/LINK 8-Port 10/100Base-T Switch with 8-Port PoE Ethernet Switch LED de LED encendido: Encendido / LED apagado: Apagado. encendido LINK/ACT LED encendido: este puerto está...
Especificaciones técnicas Estándares IEEE 802.3 10BASE-T Ethernet IEEE 802.3u 100BASE-TX Fast Ethernet IEEE 802.3x Full Duplex Flow Control IEEE 802.3af Power over Ethernet Protocolo CSMA/CD Tasa de transferencia de Ethernet: 10Mbps (half-duplex), 20Mbps (full-duplex) datos Fast Ethernet: 100Mbps (half-duplex), 200Mbps (full-duplex) Cables de Red 10BASE-T: UTP 2 pares Cat 3, 4, 5 hasta 100 metros 100BASE-Tx: UTP 2 pares Cat 5, 5e hasta 100 metros...
Página 11
Especificaciones Técnicas (continuación) Consumo de energía 6.4 watts, máximo (sin ningún dispositivo conectado). 112 watts (8 puertos PoE totalmente cargados). Temperatura Operación: 0 - 40 - 104 Temperatura de almacenamiento: -10 - 70 - 158 Humedad Relativa: 5% - 95% . Humedad Dimensiones 16cm Ancho x 9.4cm Largo x 2.1cm Alto.
Página 13
SOLO PARA MEXICO POLIZA DE GARANTIA: LEVITON S. de R.L. de C. V., LAGO TANA NO. 43 COL. HUICHAPAN, DEL. M. HIDALGO MÉXICO D. F., MÉXICO. CP 11290 Tel (55) 5082-1040. Garantiza este producto por el término de un año en todas sus partes y mano de obra contra cualquier defecto de fabricación y funcionamiento a partir de la fecha de entrega o instalación del producto bajo las...
Página 14
Instalar software que no es de Leviton o modificar el sistema de operación anula esta garantía. La obligación de Leviton en esta garantía limitada está limitada a la reparación o reemplazo, a opción de Leviton, del producto que falle debido a un defecto de material o mano de obra.
