1 Fundamentos sobre los datos de posición

Datos angulares

Para datos angulares se han definido los siguientes ejes de
referencia:
Plano
X / Y
Y / Z
Z / X
Signo de sentido de giro
El sentido de giro positivo es el sentido antihorario con el
plano de mecanizado visto en la dirección del eje negativo
de la herramienta (véase Fig. 1.11).
Ejemplo: Ejemplo en el plano de mecanizado X / Y
Angulo
+ 45°
± 180°
– 270°
TNC 124
Eje de referencia de ángulos
+ X
+ Y
+ Z
Equivale a ...
... la mediana de ángulos entre +X e +Y
... al eje X negativo
... al eje Y positivo
Y
–270°
+180°
–180°

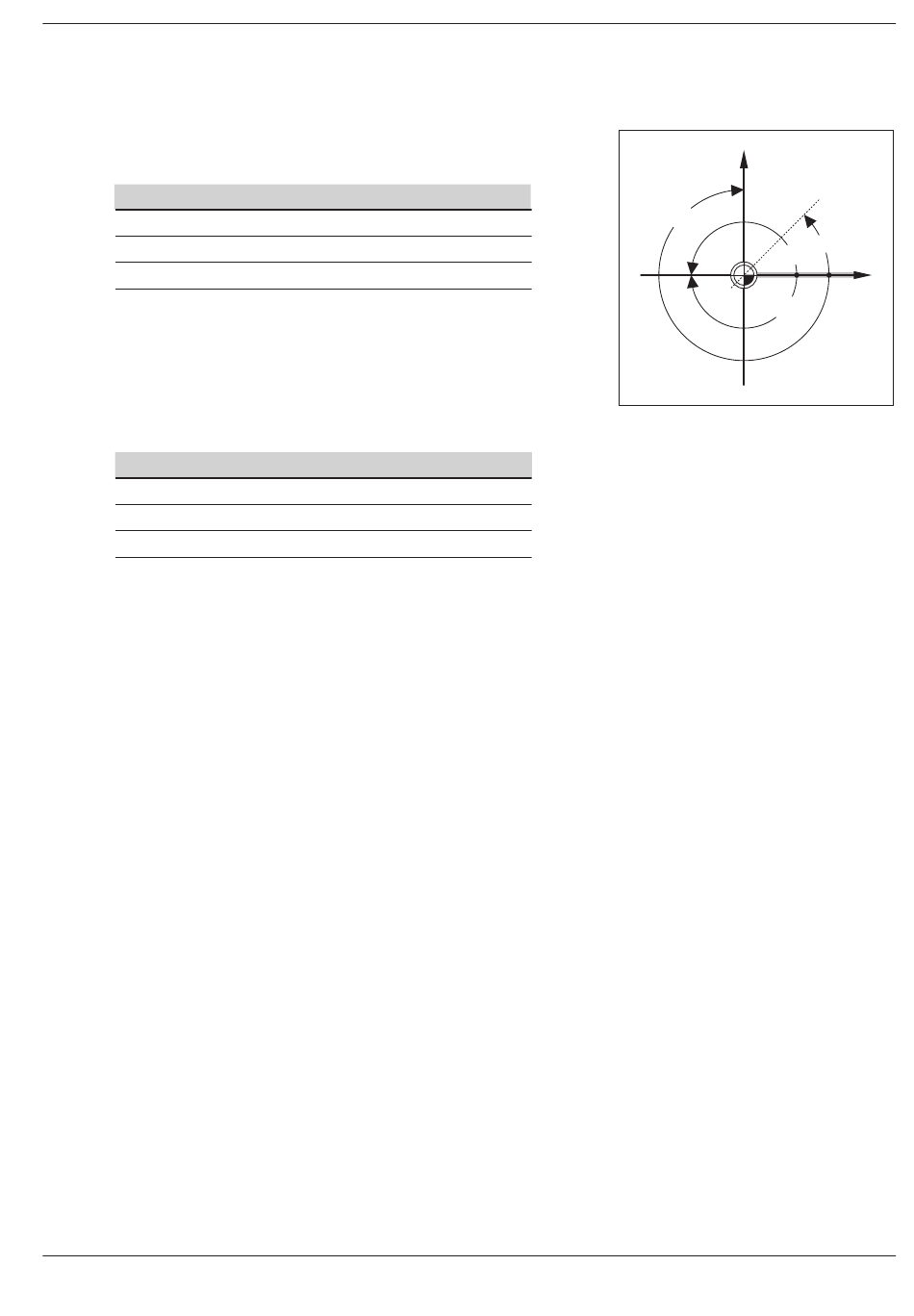

Fig. 1.11: Angulos y el eje de referencia de
ángulos, p.e., en el plano X/Y
+45°
X
