Modo de trabajo con el TNC 124 – Primeros pasos
Selección de indicación de posición
Para una posición de la herramienta, el TNC puede visualizar
diferentes valores de posición.

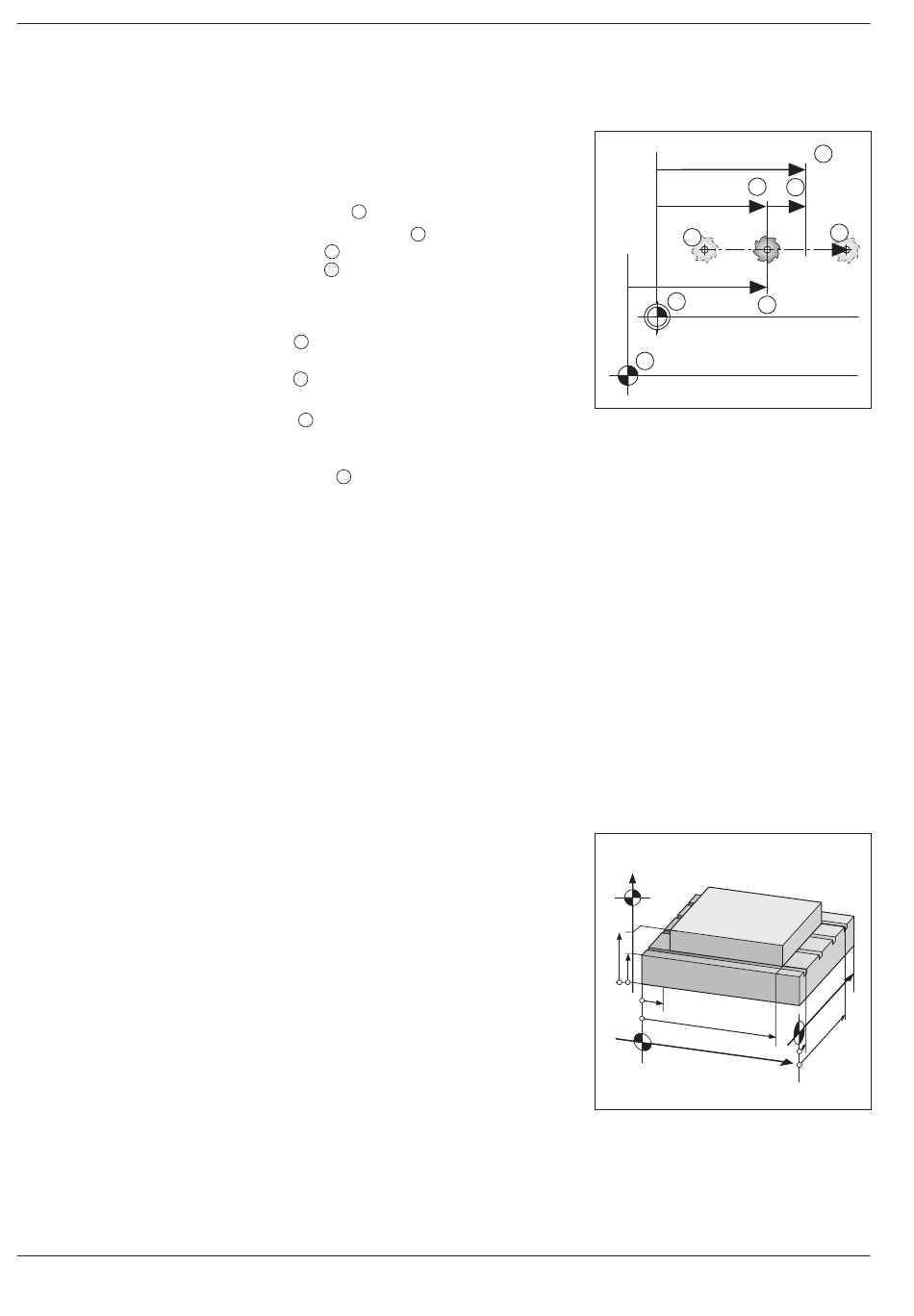

La Fig. 2.6 contiene las siguientes posiciones:
• Posición inicial de la herramienta
• Posición destino (final) de la herramienta
• Origen o punto cero de pieza
• Origen o punto cero de regla
Las visualizaciones de posición del TNC pueden configurarse a los
siguientes valores de indicación:
• Posición nominal NOMNL
el valor de posición predefinido en este momento por el TNC
• Posición actual ACTUAL
posición actual de la herramienta referida al origen de pieza
• Error de arrastre ARRAST
Diferencia entre la posición nominal y la posición actual
(NOMNL – ACTUAL)
• Posición de referencia
Posición actual relativa al origen de regla.
Modificación de indicación de posición
ä Pulse la tecla MOD.
ä Avance a la página de tecla soft que contiene el parámetro de
usuario
ä Pulse la tecla soft para elegir la visualización de posición.
El parámetro cambia al otro valor.
ä Elija la visualización deseada.
ä Confirme la selección con ENT.
ä Pulse de nuevo la tecla MOD.
Para más información sobre los parámetros de usuario consulte
el capítulo 12.
Límites de recorrido
El fabricante de la máquina define el recorrido máximo de
los ejes de la máquina.
22
A
W
M
1
2
3
REF
4
Posic.
Z
2
A
W
4
M
Fig. 2.6: Posiciones de herramienta y de pieza
Z
Z
max
Z
min
X
m in
X
m a x
Fig. 2.7: Los límites de recorrido delimitan la
zona de trabajo
1
3
Z
Y
Y
m a x
Y
m in
X
TNC 124
