Resumen de contenidos para Axis Q1602

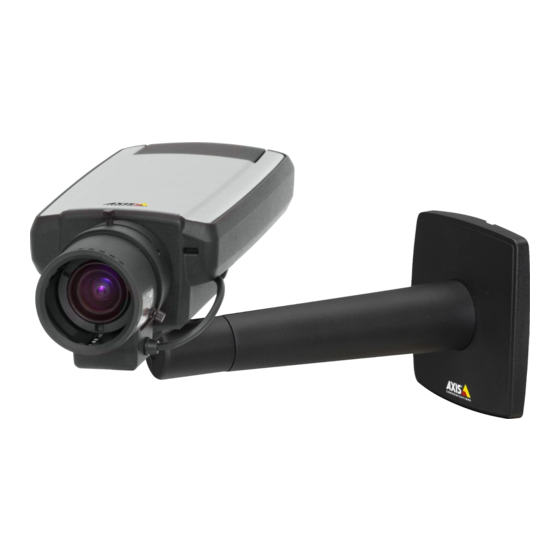

- Página 1 INSTALLATION GUIDE AXIS Q1602 Network Camera AXIS Q1604 Network Camera...
-
Página 2: Electromagnetic Compatibility (Emc)
EN55022, and the requirements for immunity according to Search by product, category, or phrases EN55024 residential and commercial industry. • report problems to Axis support by logging in to your Japan - This is a class B product based on the standard of private support area. -
Página 3: Battery Replacement
To use this Axis product outdoors. It must be installed in an approved outdoor housing. Battery replacement This Axis product uses a 3.0V CR2032 Lithium battery as the power supply for its internal real-time clock (RTC). Under normal conditions this battery will last for a minimum of 5 years. Low battery power affects the operation of the RTC, causing it to reset at every power-up. -
Página 5: Installation Steps
AXIS Q1602/Q1604 Network Camera Installation Guide This guide provides instructions for installing an AXIS Q1602/Q1604 Network Camera on your network. For all other aspects of using the product, please see the User’s Manual, available on the CD included in this package, or from www.axis.com... -
Página 6: Hardware Overview
Page 6 AXIS Q1602/Q1604 Network Camera Installation Guide Hardware overview Focus puller Zoom puller Status LED Internal microphone SD memory card slot Rear view Top view Audio in Audio out Network connector (PoE) Power LED Network LED Iris connector Control button... -
Página 7: Install The Hardware
630 g (1.39 lb) Install the hardware IMPORTANT! - AXIS Q1602/Q1604 is designed for indoor and outdoor use. To use the camera outdoors, it must be installed in an approved outdoor housing. Please see www.axis.com for more information on outdoor housings. -
Página 8: Assign An Ip Address
AXIS IP Utility and AXIS Camera Management are recommended methods for setting an IP address in Windows. These free applications are available on the AXIS Network Video Product CD supplied with this product, or they can be downloaded from www.axis.com/techsup. Depending on the number of cameras you wish to install, use the method that suits you best. -
Página 9: Axis Ip Utility - Single Camera/Small Installation
AXIS IP Utility automatically discovers and displays Axis devices on your network. The application can also be used to manually assign a static IP address. Note that the computer running AXIS IP Utility must be on the same network segment (physical subnet) as the network camera. -
Página 10: Axis Camera Management - Multiple Cameras/Large Installations
Automatic discovery 1. Check that the camera is connected to the network and that power has been applied. 2. Start AXIS Camera Management. When the network camera appears in the window, right-click the link and select Live View Home Page. -
Página 11: Set The Password
AXIS Q1602/Q1604 Network Camera Installation Guide Page 11 Set the password To gain access to the product, the password for the default administrator user root must be set. This is done in the ‘Configure Root Password’ dialog, which is displayed when the network camera is accessed for the first time. - Página 12 50 Hz. Local variations may apply; always check with the local authorities. 7. If required, click Yes to install AMC (AXIS Media Control), which allows viewing of the video stream in Internet Explorer. You will need administrator rights on the computer to do this.
-
Página 13: Adjust Zoom And Focus
AXIS Q1602/Q1604 Network Camera Installation Guide Page 13 Adjust zoom and focus To adjust the zoom and focus follow these instructions: 1. Open the product’s home page and go to Setup > Basic Setup > Focus. 2. Under the Basic tab, click Open iris. If the button is inactive, the iris is already open. -
Página 14: Focus Assistant
If movements in front of the camera cannot be avoided, the Focus Assistant should not be used. • If the Control button is not released within two seconds, AXIS Dynamic DNS Service is enabled instead of the Focus Assistant. •... -
Página 15: Other Methods Of Setting The Ip Address
AVHS service, follow the instructions in the Service Provider’s Installation Guide. For more information and help to find a local AVHS Service Provider, go to www.axis.com/hosting A Camera owner authentication key is supplied with this product. The key is associated with the camera’s unique serial number (S/N) as shown on the top of the label. - Página 16 Page 16 AXIS Q1602/Q1604 Network Camera Installation Guide Set the IP address with ARP/Ping 1. Acquire a free static IP address on the same network segment your computer is connected to. 2. Locate the serial number (S/N) on the camera’s label.
-
Página 17: Unit Connectors
AXIS Q1602/Q1604 Network Camera Installation Guide Page 17 Unit connectors Network connector - RJ-45 Ethernet connector. Supports Power over Ethernet. CAUTION! Due to local regulations or the environmental and electrical conditions in which the product is to be used, a shielded network cable (STP) may be appropriate or required. Network cables that are routed in outdoor environments or similar shall be shielded (STP) and intended for their specific use. - Página 18 Page 18 AXIS Q1602/Q1604 Network Camera Installation Guide I/O terminal connector - Used in applications for e.g. motion detection, event triggering, time lapse recording and alarm notifications. In addition to an auxiliary power and a GND pin, it provides the interface to: •...
-
Página 19: Led Indicators
AXIS Q1602/Q1604 Network Camera Installation Guide Page 19 LED indicators Color Indication Network Green Steady for connection to a 100 Mbit/s network. Flashes for network activity. Amber Steady for connection to 10 Mbit/s network. Flashes for network activity. Unlit No network connection. -
Página 20: Accessing The Camera From The Internet
Please refer to the documentation for your router for further instructions. For more information on this and other topics, visit the Axis Support Web at www.axis.com/techsup Further information The User’s Manual is available from the Axis Web site at www.axis.com or from the Axis Network Video Product CD supplied with this product. Tip! Visit www.axis.com/techsup to check if there is updated firmware available for your... -
Página 22: Mesures De Sécurité
Conservez le produit Axis dans un environnement sec et aéré. • Évitez d’exposer le produit Axis à des vibrations, des chocs ou une trop forte pression et ne l’installez pas sur des supports instables, ou encore sur des surfaces ou des murs instables ou vibrants; cela risquerait de l’endommager. -
Página 23: Procédure D'installation
Guide d’installation de caméra réseau AXIS Q1602/Q1604 Ce guide explique comment installer une Caméra réseau AXIS Q1602/Q1604 sur votre réseau. Pour toute autre question concernant l’utilisation du produit, reportez-vous au manuel d’utilisation du produit, que vous trouverez sur le CD joint ou sur le site www.axis.com. -
Página 24: Description Du Matériel
Page 24 Guide d’installation des caméras réseau AXIS Q1602/ Description du matériel Commande de mise au point Commande de zoom Voyant d’état Microphone interne Logement de carte mémoire SD Vue arrière Vue de dessus Entrée Sortie audio audio Connecteur réseau (PoE) Voyant d’alimentation... -
Página 25: Installation Du Matériel
Activez ce commutateur pour AXIS Q1602/Q1604. Le boîtier utilisé dans ce produit Axis est doté d’un contrôle de température froide, qui est activé en réglant le commutateur de report de démarrage à froid sur I (ON). Lorsqu’elle est activée, cette fonction contrôle le moment du redémarrage de la caméra après une coupure, lorsque les... -
Página 26: Attribution D'une Adresse Ip
IP 192.168.0.90 comme adresse IP par défaut. Il est conseillé d’utiliser AXIS IP Utility et AXIS Camera Management pour configurer une adresse IP sous Windows. Ces deux applications gratuites sont disponibles sur le CD joint à votre produit de vidéo sur IP AXIS. - Página 27 AXIS IP Utility détecte et affiche automatiquement les dispositifs Axis présents sur votre réseau. Cette application sert également à attribuer manuellement une adresse IP statique. Notez que l’ordinateur exécutant l’application AXIS IP Utility doit se trouver sur le même segment de réseau (sous-réseau physique) que la caméra réseau.
- Página 28 1. Vérifiez que la caméra est connectée au réseau et qu’elle est sous tension. 2. Lancez AXIS Camera Management. Lorsque la caméra réseau apparaît dans la fenêtre, cliquez sur le lien avec le bouton droit de la souris, puis sélectionnez Live View Home Page (Page d’accueil –...
- Página 29 Guide d’installation des caméras réseau AXIS Q1602/Q1604 Page 29 Attribution d’adresses IP à plusieurs périphériques AXIS Camera Management accélère le processus d’attribution d’adresses IP à plusieurs périphériques en suggérant des adresses IP dans une plage spécifiée. 1. Sélectionnez les périphériques à configurer (il peut s’agir de plusieurs modèles), puis cliquez sur le bouton...
-
Página 30: Configuration Du Mot De Passe
Page 30 Guide d’installation des caméras réseau AXIS Q1602/ Configuration du mot de passe Pour accéder au produit, le mot de passe de l’administrateur root par défaut doit être configuré. Pour ce faire, utilisez la boîte de dialogue Configure Root Password (Configurer le mot de passe root) qui s’affiche lors du premier accès à... - Página 31 Des variations locales peuvent s'appliquer ; il est donc recommandé de toujours consulter les autorités locales. 7. Si nécessaire, cliquez sur Yes (Oui) pour installer AMC (AXIS Media Control) afin de visualiser le flux de données vidéo dans Internet Explorer. Vous devez pour cela avoir des droits d’administrateur sur l’ordinateur.
-
Página 32: Réglage Du Zoom Et De La Mise Au Point
Page 32 Guide d’installation des caméras réseau AXIS Q1602/ Réglage du zoom et de la mise au point Pour régler le zoom et la mise au point, procédez comme suit : 1. Ouvrez la page d’accueil du produit et sélectionnez Setup > Basic Setup > Focus (Configuration >... -
Página 33: Assistant De Mise Au Point
Guide d’installation des caméras réseau AXIS Q1602/Q1604 Page 33 • Le diaphragme doit toujours être ouvert au maximum lors de la mise au point, ce qui offre la plus petite profondeur de champ et, par conséquent, les meilleures conditions pour une mise au point correcte. - Página 34 Si les mouvements devant la caméra ne peuvent pas être évités, l’assistant de mise au point ne doit pas être utilisé. • Si vous ne relâchez pas le bouton de commande dans les deux secondes, le service AXIS Dynamic DNS est activé au lieu de l’assistant de mise au point. •...
- Página 35 Guide d’installation des caméras réseau AXIS Q1602/Q1604 Page 35 Autres méthodes de définition de l’adresse IP Le tableau ci-dessous indique les autres méthodes permettant de configurer ou de détecter l’adresse IP. Toutes les méthodes sont activées par défaut et peuvent être désactivées.
- Página 36 Page 36 Guide d’installation des caméras réseau AXIS Q1602/ Définition de l’adresse IP à l’aide d’ARP/Ping 1. Trouvez une adresse IP statique disponible sur le même segment de réseau que celui de votre ordinateur. 2. Repérez le numéro de série (S/N) sur l’étiquette de la caméra.
-
Página 37: Connecteurs De L'appareil
Guide d’installation des caméras réseau AXIS Q1602/Q1604 Page 37 Connecteurs de l’appareil Connecteur réseau - Connecteur Ethernet RJ-45. Compatible avec l’alimentation par Ethernet. Il est recommandé d’utiliser des câbles blindés. ATTENTION! Conformément aux réglementations locales et étant donné les conditions électriques et environnementales dans lesquelles le produit doit être utilisé, un câble réseau blindé... - Página 38 Page 38 Guide d’installation des caméras réseau AXIS Q1602/ Pour retirer une carte SD, soulevez le couvercle et poussez délicatement la carte, puis relâchez-la. Connecteur pour terminaux d’E/S - Utilisé dans des applications telles que la détection de mouvement, le déclenchement d’événements, l’enregistrement à...
-
Página 39: Voyants Lumineux
Guide d’installation des caméras réseau AXIS Q1602/Q1604 Page 39 Voyants lumineux Voyant Couleur Indication Réseau Vert Continu en cas de connexion à un réseau de 100 Mbit/s. Clignote en cas d’activité réseau. Orange Continu en cas de connexion à un réseau de 10 Mbit/s. Clignote en cas d’activité... -
Página 40: Informations Complémentaires
à ce sujet ou pour toute autre question, consultez la page d’assistance technique d’Axis à l’adresse www.axis.com/techsup. Informations complémentaires Le manuel d’utilisation est disponible sur le site Web d’Axis (www.axis.com) et sur le CD du produit de vidéo sur IP Axis fourni avec ce produit. Conseil : Consultez le site www.axis.com/techsup pour vérifier si des micrologiciels à... - Página 41 Guide d’installation des caméras réseau AXIS Q1602/Q1604 Page 41...
- Página 42 Axis oder Drittanbietern erhältlich. • Verwenden Sie nur Ersatzteile, die von Axis empfohlen bzw. bereitgestellt wurden. • Versuchen Sie nicht, das Produkt selbst zu reparieren. Wenden Sie sich bei Service-Angelegenheiten an Axis oder an Ihren Axis-Händler. WICHTIG! • Verwenden Sie dieses Axis-Produkt unter Beachtung der geltenden rechtlichen Bestimmungen.
-
Página 43: Lieferumfang
Installationsanleitung für die Netzwerk-Kamera In dieser Anleitung wird die Installation der AXIS Q1602/Q1604 Netzwerk-Kamera in einem Netzwerk beschrieben. Alle weiteren Hinweise zur Verwendung des Produkts finden Sie im Benutzerhandbuch, das auf der mitgelieferten CD oder auf unserer Website unter „www.axis.com“... - Página 44 Page 44 AXIS Q1602/Q1604 Installationsanleitung für die Netzwerk-Kamera Hardwareübersicht Schärferegler Zoomregler Status-LED Internes Mikrofon SD-Speicherkarteneinschub Rückansicht Draufsicht Audio- Audio-Eingang Ausgang Netzwerkanschluss (mit PoE) Netz-LED Netzwerk-LED Anschluss für Blende Steuertaste Netzanschluss E/A-Anschluss Produktnummer (P/N) und Seriennummer (S/N)
-
Página 45: Installation Der Hardware
Schalter für Kaltstartverzögerung Aktivieren Sie diesen Schalter für die AXIS Q1602/Q1604. Das Gehäuse dieses Axis-Produkts ist mit der Funktion „Arctic Temperature Control“ (Steuerung bei arktischen Temperaturen) ausgestattet, die durch das Einstellen des Kaltstartverzögerungsschalters auf „I (EIN)“ aktiviert wird. Wenn diese Funktion aktiviert ist und die Kamera nach einer Stromunterbrechung bei Temperaturen unter 0 °C neu gestartet werden muss, wird die Kamera... -
Página 46: Zuweisen Einer Ip-Adresse
Geräten automatisch IP-Adressen zuweist. Wenn Ihr Netzwerk über keinen DHCP-Server verfügt, wird für die Netzwerk-Kamera die Standard-IP-Adresse 192.168.0.90 verwendet. AXIS IP Utility und AXIS Camera Management sind die empfohlenen Methoden zur Festlegung einer IP-Adresse unter Windows. Beide Anwendungen stehen kostenlos auf der mitgelieferten CD für Axis-Netzwerkvideoprodukte zur Verfügung oder können unter www.axis.com/techsup... -
Página 47: Axis Ip Utility - Einzelne Kamera/Kleine Installation
AXIS IP Utility erkennt automatisch im Netzwerk vorhandene Axis-Geräte und zeigt diese an. Die Anwendung kann außerdem zur manuellen Zuweisung einer statischen IP-Adresse verwendet werden. Beachten Sie, dass sich der Computer, auf dem AXIS IP Utility ausgeführt wird, und die Netzwerk- Kamera in demselben Netzwerksegment (physischen Subnetz) befinden müssen. Automatische Erkennung 1. -
Página 48: Axis Camera Management - Mehrere Kameras/Große Installationen
1. Stellen Sie sicher, dass die Kamera an das Netzwerk und die Stromversorgung angeschlossen ist. 2. Starten Sie AXIS Camera Management. Wenn die Netzwerk-Kamera im Fenster angezeigt wird, klicken Sie mit der rechten Maustaste darauf und wählen Sie Live View Home Page (Homepage der Live-Ansicht). -
Página 49: Zuweisen Von Ip-Adressen Für Mehrere Geräte
AXIS Q1602/Q1604 Installationsanleitung für die Netzwerk-Kamera Seite 49 Zuweisen von IP-Adressen für mehrere Geräte AXIS Camera Management beschleunigt die Zuweisung von IP-Adressen für mehrere Geräte, indem IP-Adressen aus einem angegebenen Bereich vorgeschlagen werden. 1. Wählen Sie die zu konfigurierenden Geräte aus (es können auch unterschiedliche Modelle gewählt... -
Página 50: Festlegen Des Kennworts
Page 50 AXIS Q1602/Q1604 Installationsanleitung für die Netzwerk-Kamera Festlegen des Kennworts Für den Zugriff auf das Produkt muss das Kennwort für den standardmäßigen Administrator- Benutzer root festgelegt werden. Beim erstmaligen Zugriff auf die Netzwerk-Kamera wird das Dialogfeld Configure Root Password (Root-Kennwort konfigurieren) angezeigt. Dort kann das Kennwort festgelegt werden. - Página 51 Es können jedoch andere örtliche Gegebenheiten bestehen. Fragen Sie deshalb immer die Behörden vor Ort. 7. Klicken Sie bei Bedarf auf Yes (Ja), um AMC (AXIS Media Control) zu installieren. Nach Abschluss der Installation können Sie Videoströme in Internet Explorer anzeigen. Hierzu müssen Sie über Administratorrechte für den Computer verfügen.
- Página 52 Page 52 AXIS Q1602/Q1604 Installationsanleitung für die Netzwerk-Kamera 8. Die Seite Live View (Live-Ansicht) der Netzwerk-Kamera wird angezeigt. Über den Setup-Link gelangen Sie zu Menüs, mit denen Sie die Kamera an Ihre Anforderungen anpassen können. Setup: Alle zur benutzerspezifischen Hilfe: Zum Aufrufen der Konfiguration der Kamera notwendigen Online-Hilfe für die Kamera.
-
Página 53: Zoom Und Bildschärfe Einstellen
AXIS Q1602/Q1604 Installationsanleitung für die Netzwerk-Kamera Seite 53 Zoom und Bildschärfe einstellen Befolgen Sie die folgenden Anweisungen, um die Zoomstärke und die Bildschärfe einzustellen: 1. Öffnen Sie die Startseite der Kamera und wählen Sie Setup > Basic Setup > Focus (Setup >... - Página 54 Page 54 AXIS Q1602/Q1604 Installationsanleitung für die Netzwerk-Kamera • Während der Fokussierung sollte die Blende immer vollständig geöffnet sein, wodurch die niedrigste Schärfentiefe erreicht wird. Dies sind die besten Voraussetzungen für eine richtige Fokussierung. Schärferegler Steuertaste Zoomregler Status-LED Fokus-Assistent Zur Fokussierung Ihrer Netzwerk-Kamera mit dem Fokus-Assistenten befolgen Sie zunächst die Anweisungen in den Schritten 1 bis 3 auf Seite 53, bevor Sie die folgenden Schritte ausführen.
- Página 55 AXIS Q1602/Q1604 Installationsanleitung für die Netzwerk-Kamera Seite 55 9. Öffnen Sie die Seite Live View (Live-Ansicht) in Ihrem Webbrowser und überprüfen Sie die Bildqualität. 10. Fahren Sie mit den Schritten 6 bis 8 auf Seite 53 fort. Hinweise: • Während der Fokussierung der Kamera (Schritte 5 und 6) muss das Sichtfeld der Kamera unverändert bleiben.
-
Página 56: Andere Methoden Zum Festlegen Der Ip-Adresse
Browsers (z. B. Safari) und klicken Sie auf den Link, um auf die Webseiten der Kamera zu gelangen. Alle Ein kostenloser Service von Axis, mit dem Sie Ihre Kamera schnell AXIS Dynamic DNS und einfach installieren können. Eine Internetverbindung ohne Service HTTP-Proxyserver ist Voraussetzung. - Página 57 AXIS Q1602/Q1604 Installationsanleitung für die Netzwerk-Kamera Seite 57 Zuweisen der IP-Adresse per ARP/Ping 1. Wählen Sie eine freie statische IP-Adresse aus dem Netzwerksegment aus, in dem sich auch Ihr Computer befindet. 2. Suchen Sie nach der Seriennummer (S/N) auf dem Aufkleber der Kamera.
- Página 58 Page 58 AXIS Q1602/Q1604 Installationsanleitung für die Netzwerk-Kamera Geräteanschlüsse Netzwerkanschluss - RJ-45-Ethernetanschluss. Unterstützt Power over Ethernet. Die Verwendung von abgeschirmten Kabeln wird empfohlen. VORSICHT! Aufgrund der örtlichen Bestimmungen oder der Umgebungs- oder elektrischen Bedingungen, in denen das Produkt eingesetzt werden soll, kann ein abgeschirmtes Netzwerkkabel (STP) angebracht oder erforderlich sein.
- Página 59 AXIS Q1602/Q1604 Installationsanleitung für die Netzwerk-Kamera Seite 59 E/A-Anschluss - Wird z.B. für Bewegungserkennung und Ereignisauslösung, Zeitrafferaufnahmen und Alarmbenachrichtigungen verwendet. Zusätzlich zu den Anschlüssen für die Zusatzstromversorgung und Masse fungiert er als Schnittstelle für: • 1 digitaler Ausgang: Zum Anschluss externer Geräte...
-
Página 60: Led-Anzeigen
Page 60 AXIS Q1602/Q1604 Installationsanleitung für die Netzwerk-Kamera LED-Anzeigen Farbe Bedeutung Netzwerk Grün Leuchtet dauerhaft bei Verbindung mit einem 100-MBit/s-Netzwerk. Blinkt bei Netzwerkaktivität. Gelb Leuchtet dauerhaft bei Verbindung mit einem 10-MBit/s-Netzwerk. Blinkt bei Netzwerkaktivität. Leuchtet Keine Netzwerkverbindung vorhanden. nicht Status Grün... -
Página 61: Zugriff Auf Die Kamera Über Das Internet
• RTSP-Port (standardmäßig Port 554) für die Anzeige von H.264-Videoströmen Ausführliche Informationen dazu finden Sie in der Dokumentation des Routers. Weitere Informationen zu diesem und zu anderen Themen erhalten Sie auf der Axis Support-Website unter „www.axis.com/techsup“. Weitere Informationen Das Benutzerhandbuch ist auf der Axis Website unter „http://www.axis.com“ erhältlich und befindet sich auch auf der mitgelieferten CD für Axis-Netzwerkvideoprodukte. -
Página 62: Sostituzione Della Batteria
Conservare il prodotto Axis in un ambiente asciutto e ventilato. • Evitare di esporre il prodotto Axis a vibrazioni, urti o pressioni eccessive e non installare la telecamera su staffe instabili, superfici o pareti instabili o vibranti, poiché in tal modo si potrebbe danneggiare il prodotto. - Página 63 Guida all’installazione di AXIS Q1602/Q1604 Questa guida contiene istruzioni per installare una AXIS Q1602/Q1604 Telecamera di rete sulla rete. Per tutti gli altri aspetti d'uso del prodotto, consultare il Manuale d'uso, disponibile sul CD incluso in questo imballaggio oppure su www.axis.com...
-
Página 64: Informazioni Generali Hardware
Pagina 64 Guida all’installazione di AXIS Q1602/Q1604 Informazioni generali hardware Levetta messa a fuoco Levetta zoom LED di stato Microfono interno Slot per scheda SD Vista posteriore Vista dall'alto Ingresso audio Uscita audio Connettore di rete (PoE) LED di alimentazione... -
Página 65: Installare L'hardware
46 x 78 x 192 mm (1.8” x 3.1” x 7.6”) 630 g (1.29 lb) Installare l'hardware ATTENZIONE! - AXIS Q1602/Q1604 è progettata per uso interno ed esterno. Per utilizzare la telecamera all'esterno, deve essere installata in un alloggiamento approvato. Vedi www.axis.com per ulteriori informazioni su alloggiamenti da esterni. -
Página 66: Assegnazione Di Un Indirizzo Ip
Se la rete non dispone di un server DHCP, per la telecamera di rete viene utilizzato l'indirizzo IP predefinito 192.168.0.90. AXIS IP Utility e AXIS Camera Management sono i metodi consigliati per assegnare un indirizzo IP in Windows. Queste applicazioni sono disponibili gratuitamente sul CD del prodotto oppure possono essere scaricate dal sito web all’indirizzo www.axis.com/techsup. -
Página 67: Axis Ip Utility: Telecamera Singola/Piccole Installazioni
Pagina 67 AXIS IP Utility: telecamera singola/piccole installazioni AXIS IP Utility rileva e visualizza automaticamente i dispositivi Axis collegati alla rete. L’applicazione inoltre può essere utilizzata per assegnare manualmente un indirizzo IP statico. Si tenga presente che la telecamera di rete deve essere installata sullo stesso segmento di rete (subnet fisica) del computer sul quale è... -
Página 68: Axis Camera Management: Più Telecamere/Grandi Installazioni
1. Verificare che la telecamera sia collegata alla rete ed alimentata correttamente. 2. Avviare AXIS Camera Management. Non appena la telecamera di rete viene visualizzata nella finestra, fare clic con il pulsante destro sul collegamento e selezionare Live View Home Page (Immagini dal vivo). - Página 69 Guida all'installazione di AXIS Q1602/Q1604 Pagina 69 Assegnazione degli indirizzi IP a più telecamere AXIS Camera Management facilita il processo di assegnazione degli indirizzi IP di più periferiche, suggerendo gli indirizzi IP in base a un intervallo specifico. 1. Selezionare le telecamere da configurare (è possibile selezionare più...
-
Página 70: Impostazione Della Password
Pagina 70 Guida all’installazione di AXIS Q1602/Q1604 Impostazione della password Per ottenere l’accesso al prodotto, è necessario impostare la password dell’utente amministratore predefinito root. Questa operazione può essere effettuata nella finestra di dialogo 'Configure Root Password' (Configura password root), che viene visualizzata quando si accede alla telecamera per la prima volta. - Página 71 50 Hz. Possono esistere variazioni locali; verificare sempre presso le autorità locali. 7. Se necessario, fare clic su Yes (Sì) per installare AMC (Axis Media Control) che consente di visualizzare il flusso video in Microsoft Internet Explorer. Per eseguire questa operazione, è...
- Página 72 Pagina 72 Guida all’installazione di AXIS Q1602/Q1604 8. Viene visualizzata la pagina Live View (Immagini dal vivo); il collegamento Setup (Configurazione) consente di personalizzare la telecamera. Setup (Configurazione): fornisce tutti gli Help (Guida): visualizza la Guida in strumenti necessari per configurare la linea relativa alla modalità...
-
Página 73: Regolazione Dello Zoom E Della Messa A Fuoco
Guida all'installazione di AXIS Q1602/Q1604 Pagina 73 Regolazione dello zoom e della messa a fuoco Per regolare lo zoom e la messa a fuoco, attenersi alla seguente procedura. 1. Aprire la home page del prodotto e selezionare Setup > Basic Setup > Focus (Configurazione >... - Página 74 Pagina 74 Guida all’installazione di AXIS Q1602/Q1604 • Il diaframma deve sempre essere aperto al massimo durante la regolazione della messa a fuoco, poiché questa condizione riduce al minimo la profondità di campo e offre le migliori condizioni per una corretta messa a fuoco.
- Página 75 Se non è possibile evitare movimenti davanti alla telecamera, non utilizzare Focus Assistant. • Se non si rilascia il pulsante di comando entro due secondi, viene abilitata la funzione AXIS Dynamic DNS Service (Servizio DNS dinamico) anziché Focus Assistant. •...
-
Página 76: Altri Metodi Di Assegnazione Dell'indirizzo Ip
La telecamera può essere anche collegata ad un server AVHS per l'hosting video. Se ci si è abbonati a un servizio AVHS, seguire le istruzioni della guida all'installazione fornita dal provider. Per ulteriori informazioni su come trovare un provider di servizi AVHS locale, accedere a www.axis.com/ hosting Inzieme al prodotto viene fornita una chiave di autenticazione del proprietario della telecamera. -
Página 77: Assegnazione Dell'indirizzo Ip Con Arp/Ping
Guida all'installazione di AXIS Q1602/Q1604 Pagina 77 Assegnazione dell'indirizzo IP con ARP/Ping 1. Acquisire un indirizzo IP statico gratuito sullo stesso segmento di rete cui è connesso il computer in uso. 2. Individuare il numero di serie (S/N) indicato sull’etichetta della telecamera. - Página 78 Pagina 78 Guida all’installazione di AXIS Q1602/Q1604 Connettori Connettore di rete - Connettore Ethernet RJ-45. Supporta Power over Ethernet. Si consiglia l'uso di cavi schermati. ATTENZIONE! A causa delle disposizioni locali e delle condizioni ambientali ed elettriche in cui il prodotto deve essere usato, può...
- Página 79 Guida all'installazione di AXIS Q1602/Q1604 Pagina 79 Per rimuovere la scheda SD, sollevare la copertura e spingere delicatamente la scheda per sganciarla. Morsettiera I/O - Usato per applicazioni specifiche, come Motion Detection, l'attivazione di eventi, la registrazione temporizzata e le notifiche di allarme. Oltre a fungere da connettore di alimentazione ausiliario e pin di messa a terra, può...
-
Página 80: Indicatori Led
Pagina 80 Guida all’installazione di AXIS Q1602/Q1604 Indicatori LED Alimen- Colore Indicazione tazione Connettore Verde Luce fissa: connessione di rete a 100 Mbit/s. Luce lampeggiante: attività di rete. Giallo Luce fissa: connessione di rete a 10 Mbit/s. Luce lampeggiante: attività di rete. -
Página 81: Accesso Alla Telecamera Da Internet
Axis all’indirizzo www.axis.com/techsup Ulteriori informazioni La Guida per l’utente è disponibile sul sito web di Axis all’indirizzo www.axis.com oppure sul CD del prodotto con tecnologia video di rete Axis, fornito con il prodotto. -
Página 82: Medidas Preventivas
Sustitución de la batería Este producto Axis utiliza una batería de litio CR2032 de 3,0 V como fuente de alimentación para su reloj de tiempo real interno (RTC). En condiciones normales esta batería durará un mínimo de 5 años. Cuando la batería tiene poca carga el funcionamiento del RTC se puede ver afectado, ya que esto puede hacer que se reinicie cada vez que se encienda la cámara. -
Página 83: Pasos Para La Instalación
Guía de instalación de la cámara de red AXIS Q1602/Q1604 En esta guía se proporcionan instrucciones para instalar la Cámara de red AXIS Q1602/Q1604 en su red. Para obtener información sobre cualquier cuestión relacionada con el uso del producto, consulte el Manual del usuario, disponible en el CD que se incluye en este paquete, o el sitio web www.axis.com. -
Página 84: Presentación Del Hardware
Página 84 Guía de instalación de la cámara de red AXIS Q1602/Q1604 Presentación del hardware Botón de enfoque Botón del zoom LED de estado Micrófono interno Ranura para tarjeta de memoria SD Vista posterior Vista superior Entrada de audio Salida de... -
Página 85: Dimensiones
Botón Retraso de inicio en frío Active este interruptor para la unidad AXIS Q1602/Q1604. La carcasa utilizada en este producto de Axis incluye el Control de temperatura ártica (Arctic Temperature Control); para activar esta opción, coloque el botón Retraso de inicio en frío en la posición I (Activado). -
Página 86: Asigne Una Dirección Ip
IP en Windows. Estas aplicaciones son gratuitas y están disponibles en el CD del producto de vídeo en red de AXIS suministrado con este producto o pueden descargarse de www.axis.com/ techsup. En función del número de cámaras que desee instalar, deberá utilizar el método que mejor se adapte a sus necesidades. -
Página 87: Axis Ip Utility: Para Cámaras Individuales O Instalaciones Pequeñas
AXIS IP Utility detecta y muestra automáticamente los dispositivos Axis que existen en la red. Además, esta aplicación puede utilizarse para asignar manualmente una dirección IP estática. Recuerde que el equipo que ejecute AXIS IP Utility debe instalarse en el mismo segmento de red (subred física) que la cámara de red. -
Página 88: Axis Camera Management: Para Varias Cámaras O Instalaciones Grandes
1. Compruebe que la cámara está conectada a la red y que recibe alimentación. 2. Inicie AXIS Camera Management. Cuando la cámara de red aparezca en la ventana, haga clic con el botón derecho en el enlace y seleccione Live View Home Page (Página de inicio de Live View). - Página 89 Guía de instalación de la cámara de red AXIS Q1602/Q1604 Página 89 Asignación de direcciones IP en varios dispositivos AXIS Camera Management acelera el proceso de asignación de direcciones IP en varios dispositivos indicando direcciones IP disponibles dentro de un intervalo especificado.
-
Página 90: Configure La Contraseña
Página 90 Guía de instalación de la cámara de red AXIS Q1602/Q1604 Configure la contraseña Para poder acceder al producto, hay que configurar la contraseña del usuario administrador predeterminado root. Aparecerá el cuadro de diálogo "Configure Root Password" (Configurar contraseña de root) cuando se acceda a la cámara de red por primera vez. - Página 91 7. En caso necesario, haga clic en Yes (Sí) para instalar el AMC (AXIS Media Control) y así permitir la visualización de la transmisión de vídeo en Internet Explorer. Para ello, debe tener derechos de administrador en su equipo.
-
Página 92: Ajuste El Zoom Y El Enfoque
Página 92 Guía de instalación de la cámara de red AXIS Q1602/Q1604 Ajuste el zoom y el enfoque Para ajustar el zoom y el enfoque, siga estas instrucciones: 1. Abra la página de inicio del producto y diríjase a Setup (Configuración)> Basic Setup (Configuración básica) >... -
Página 93: Asistente De Enfoque
Guía de instalación de la cámara de red AXIS Q1602/Q1604 Página 93 • El iris se debe abrir siempre al máximo durante el enfoque, proporcionando la menor profundidad de campo posible y, por tanto, las mejores condiciones para un enfoque correcto. - Página 94 Página 94 Guía de instalación de la cámara de red AXIS Q1602/Q1604 Notas: • La vista de la parte frontal de la cámara no debe cambiar durante el ajuste de enfoque (pasos 5 y 6). Si se mueve la cámara o si se coloca un dedo u otro objeto delante del objetivo, tendrán que repetirse los pasos del 3 al 7.
-
Página 95: Otros Métodos Para Configurar La Dirección Ip
Guía de instalación de la cámara de red AXIS Q1602/Q1604 Página 95 Otros métodos para configurar la dirección IP En esta tabla se presentan otros métodos disponibles para configurar o detectar la dirección IP. Todos los métodos están habilitados de forma predeterminada y es posible deshabilitarlos. -
Página 96: Configuración De La Dirección Ip Con Arp/Ping
Página 96 Guía de instalación de la cámara de red AXIS Q1602/Q1604 Configuración de la dirección IP con ARP/Ping 1. Adquiera una dirección IP estática libre en el mismo segmento de red en el que está conectado su equipo. 2. Localice el número de serie (S/N) en la etiqueta de la cámara. -
Página 97: Conectores De La Unidad
Guía de instalación de la cámara de red AXIS Q1602/Q1604 Página 97 Conectores de la unidad Conector de red - Conector Ethernet RJ-45. Compatible con alimentación a través de Ethernet. Se recomienda emplear cables blindados. ¡PRECAUCIÓN! Debido a la normativa local o a las condiciones ambientales y eléctricas en las que vaya a utilizar el producto, puede que sea conveniente o necesario un cable de red blindado (STP). - Página 98 Página 98 Guía de instalación de la cámara de red AXIS Q1602/Q1604 Conector de terminales de E/S - Se utiliza en aplicaciones tales como detección de movimiento, activación de eventos, grabación a intervalos y notificaciones de alarmas. Además de un pin de alimentación auxiliar y un pin de masa, proporciona a la interfaz...
-
Página 99: Indicadores Led
Guía de instalación de la cámara de red AXIS Q1602/Q1604 Página 99 Indicadores LED Color Indicación Verde Fijo para indicar la conexión a una red de 100 Mbits/s. Parpadea para indicar actividad en la red. Ámbar Fijo para indicar conexión a una red de 10 Mbits/s. Parpadea para indicar actividad en la red. -
Página 100: Acceso A La Cámara Desde Internet
éste y otros temas, visite el sitio web de ayuda de Axis en www.axis.com/techsup. Más información El Manual del usuario está disponible en el sitio web de Axis, www.axis.com, o en el CD del producto de vídeo en red de Axis suministrado con este producto. - Página 101 Guía de instalación de la cámara de red AXIS Q1602/Q1604 Página 101...
- Página 104 Installation Guide Ver. 1.2 Printed: December 2014 AXIS Q1602/Q1604 Network Camera ©2011-2014 Axis Communications AB Part No. 45730...
