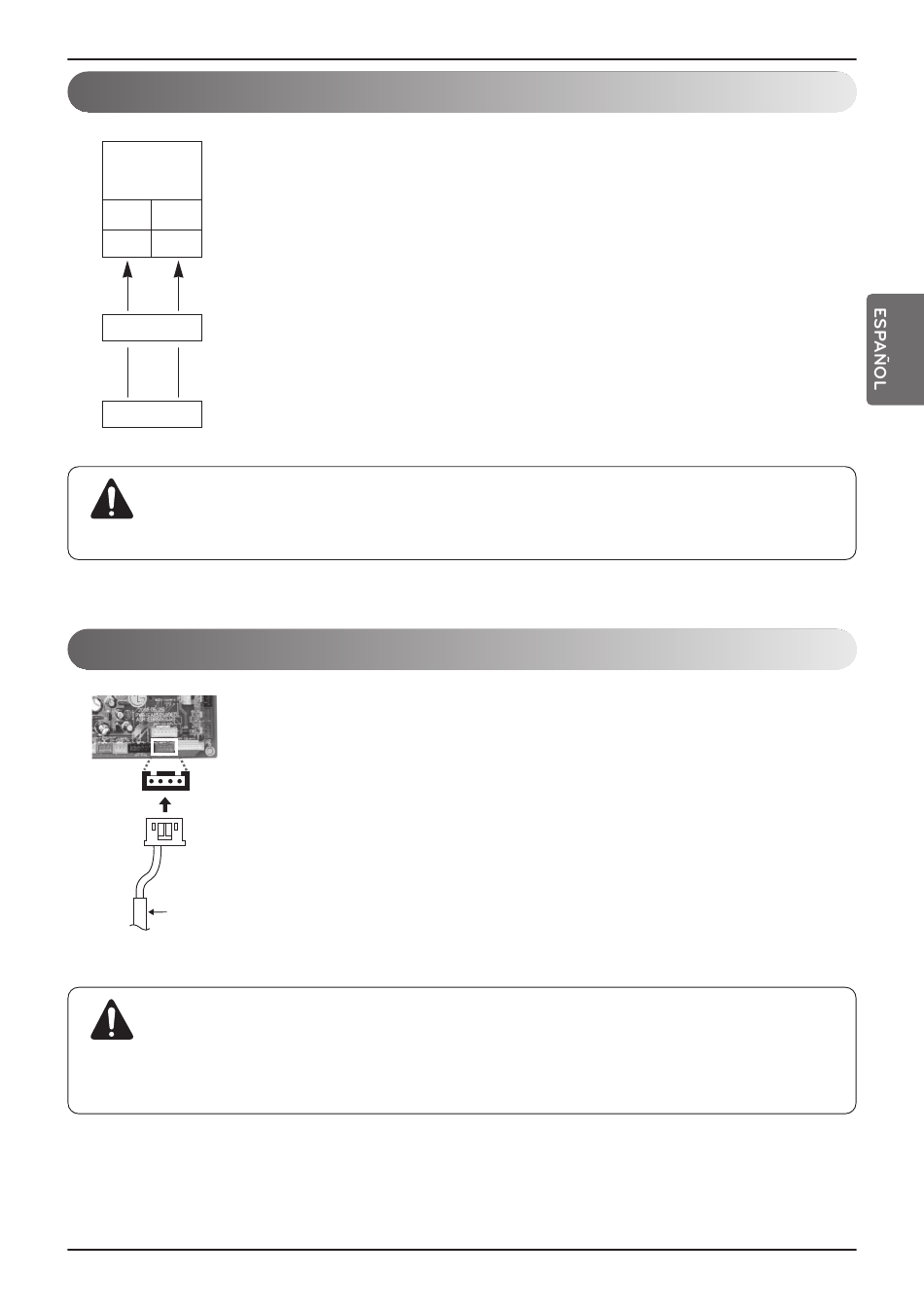

Conexión de la bomba principal
• Seleccione la bomba adecuada refiriéndose a la tabla de caudales, con una diferen-
Bomba
cia de temperatura entre la entrada y la salida.
(principal)
• Se recomienda que el índice de flujo sea Índice de flujo de agua (consulte la especi-
11
12
ficación de PDB)
L
N
• Utilice una bomba con la capacidad suficiente para garantizar la pérdida total de pre-
sión del agua y suministrar el Hydro Kit con agua.
• Seleccione un relá apropiado a la capacidad de la bomba cuando conecte la mis ma
Relé
a la unidad.
• Conecte el relé a los bloque de terminales 11 y 12 del cajetín de control.
Bomba
PRECAUCIÓN:
• Asegúrese de proveer alimentación externa con la bomba.
Conexión del sensor de temperatura del depósito de agua
CN-TH4
Cajetín
Termistor del
depósito de agua
PRECAUCIÓN:
• Si no se conecta el sensor de temperatura del depósito de agua, se producirá un error.
(CH08) Salvo que utilice calefacción radiante.
• Conecte el cajetín del sensor al conector PCB'CN-TH4' (rojo).
Instalación de accesorios
Manual de instalación del Hydro Kit 31
