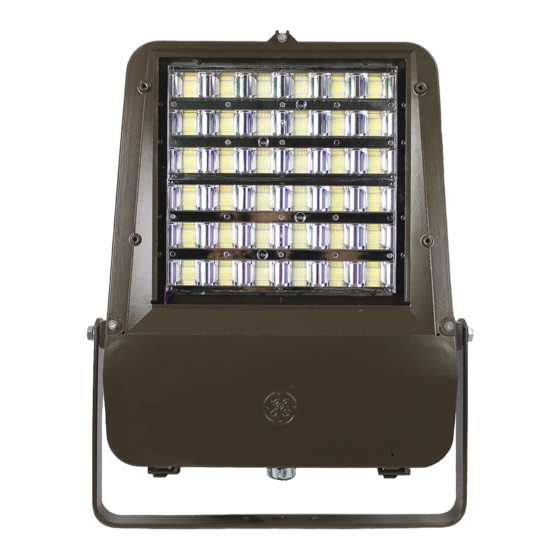

Luminaria de foco led
Ocultar thumbs Ver también para Current Evolve EFH1:
Tabla de contenido

Publicidad

Idiomas disponibles

Idiomas disponibles

Enlaces rápidos

Descargar este manual
Evolve
™
(EFH1)
BEFORE YOU BEGIN
Read these instructions completely and carefully.
Save these instructions for future use.
Risk of electrical shock. Disconnect power before servicing
or installing product.
Risk of injury or damage. Unit will fall if not installed
properly. Follow installation instructions.
Risk of fire. Use supply wire specified on nameplate.
Risk of injury. Wear safety glasses and gloves during
installation and servicing.
This device complies with Part 15 of the FCC Rules. Operation is
subject to the following two conditions: (1) This device may not cause
harmful interference, and (2) this device must accept any interference
received, including interference that may cause undesired operation.
This Class [A] Lighting Equipment complies with Canadian standards
ICES-005[A]/NMB-005[A].
Note: This equipment has been tested and found to comply with the
limits for a Class A digital device, pursuant to part 15 of the FCC Rules.
These limits are designed to provide reasonable protection against
harmful interference when the equipment is operated in a commercial
environment. This equipment generates, uses, and can radiate radio
frequency energy and, if not installed and used in accordance with
the instruction manual, may cause harmful interference to radio
communications. Operation of this equipment in a residential area
is likely to cause harmful interference in which case the user will be
required to correct the interference at his own expense.
LED Flood Light
WARNING
WARNING
WARNING
CAUTION
GENERAL
• This luminaire is designed for outdoor lighting
applications, and should not be used indoors.
• Install and maintain according to this guide.
• This flood light is provided with trunnion, pipe or wall
mountings.
SPECIFICATIONS
• Weight: 35 lbs. (15.9 kg)
• Effective Projected Area (EPA):
- 90° aim (vertical glass) 3.51 sq. ft (0.33 sq m).
- 45° aim 1.79 sq. ft. (0.17 sq m)
• Ingress Protection (IP) rating:
- Optical: IP66
- Electrical Enclosure: UL Wet Location
• Ambient temperature: -40°C (-40°F) to 50°C (140°F)
Installation Guide
GEH-6050

Publicidad

Tabla de contenido
loading

Manuales relacionados para GE Current Evolve EFH1

Resumen de contenidos para GE Current Evolve EFH1

  • Página 1 Installation Guide GEH-6050 Evolve LED Flood Light ™ (EFH1) BEFORE YOU BEGIN Read these instructions completely and carefully. Save these instructions for future use. WARNING Risk of electrical shock. Disconnect power before servicing or installing product. WARNING Risk of injury or damage. Unit will fall if not installed properly.
  • Página 2 UNPACKING/HANDLING • Inspect luminaire to confirm no damage has occured during transit. • To aviod damage, do not impact or stack luminaire after removal from packaging. MOUNTING 2a. Pipe Mount: Mount on vertical 1-7/8 to 2-3/8-inch O.D. or 2-3/8 to 3-inch O.D. pipes. •...

  • Página 3: Maintenance / Cleaning

    WIRING Note: Make all electrical connections in accordance with National Electrical Code and any applicable local code requirements. Note: Verify supply voltage matches nameplate rating 60° MAX before wiring. • Verify service leads meet nameplate temperature rating • Units are provided with cable or leads exiting the fixture for connection with service leads.
  • Página 4 All trademarks are the property of their respective owners. Information provided is subject to change without notice. All values are design or typical values when measured under laboratory conditions. Current, powered by GE is a business of the General Electric Company. © 2018 GE.

  • Página 5: Avant De Commencer

    Guide d’installation GEH-6050 Projecteur LED Evolve ™ (EFH1) AVANT DE COMMENCER Lire attentivement ces instructions dans leur intégralité. Conserver ces instructions en vue d’un usage ultérieur. AVERTISSEMENT Risque de choc électrique. Débrancher l’alimentation avant d’installer ou d’effectuer l’entretien/la réparation du produit. Remarque: Cet équipement a été...
  • Página 6 DÉBALLAGE/MANUTENTION • Inspectez le luminaire pour confirmer qu’il n’y a pas de dégâts dus au transport. • Pour éviter les dégâts, ne donnez pas de coups et n’empilez pas les luminaires après déballage. MONTAGE 2a. Montage sur tube: Se monte sur des tubes verti- caux de dia.

  • Página 7: Entretien / Nettoyage

    CÂBLAGE Remarque: Procédez à tous les raccordements électriques en respectant le National Electrical Code et toute autre norme locale d’application. Remarque: Avant câblage, vérifiez que la tension 60° MAX d’alimentation corresponde à la tension sur la plaque signalétique. • Vérifiez que les fils d’alimentation aient la classe de température indiquée à...
  • Página 8 Si des informations supplémentaires sont souhaitées ou si des problèmes particuliers se présentent, qui ne sont pas couverts suffisamment pour satisfaire les besoins du client, ces questions doivent être soumises à Current, powered by GE. Toutes les marques déposées sont la propriété de leurs propriétaires respectifs. Les informations fournies sont sujettes à...

  • Página 9: Luminaria De Foco Led Evolve

    Guía de Instalación GEH-6050 Luminaria de Foco LED Evolve ™ (EFH1) ANTES DE EMPEZAR ALTO Lea estas instrucciones detenidamente y por completo. Guarde estas instrucciones para uso futuro. ADVERTENCIA Riesgo de descarga eléctrica. Desconecte la fuente de poder antes de instalar o dar servicio al producto. ADVERTENCIA Nota: Este equipo ha sido probado y cumple con los límites para la Riesgo de lesión o daño.

  • Página 10: Montaje

    DESEMBALAJE/MANIPULACIÓN ADVERTENCIA Riesgo de lesiones o daños. La unidad se caerá si no está • Inspeccione la luminaria para confirmar que no se instalada correctamente. NO exceda un par de torsión de produjeron ningunos daños durante el transporte. 40.8 metros Newton (30 libras de pie) en el perno de nudillo. •...

  • Página 11: Mantenimiento / Limpieza

    CABLEADO Nota: Haga todas las conexiones eléctricas de acuerdo con el Código Eléctrico Nacional y cualquier requisitos aplicables de códigos locales. Nota: Antes de la instalación eléctrica, verifique que el MÁXIMO DE 60° voltaje de alimentación coincide con la clasificación en la placa de identificación.
  • Página 12 Todas las marcas registradas son propiedad de sus respectivos propietarios. La Información proporcionada está sujeta a cambios sin previo aviso. Todos los valores son de diseño o valores típicos cuando se miden bajo condiciones de laboratorio. Current, powered by GE es una empresa de la General Electric Company. © 2018 GE.
