Manual de Instalación, Puesta en Marcha y Funcionamiento de la Central AFP4000
Para la instalación de la impresora, siga las siguientes instrucciones después de
asegurarse que el panel ha sido desconectado.
1. Ajuste la placa de la impresora a los cuatro soportes de los pilares situados en la
parte inferior izquierda en el interior d la puerta. Asegúrese que la conexión de tierra
flexible y plana está situada en el soporte superior derecho (entre el pilar y la parte
posterior de la placa de la impresora) antes de colocar la placa de la impresora.
2. Asegúrese de que el cable para el mecanismo motor está ajustado alrededor del
cierre de la puerta y ajuste los tornillos con un destornillador.
3. Conecte un extremo del cable de cinta de datos al conector interfase de la impresora
en el MCB (J11). Enchufe el otro extremo en el conector en la parte inferior derecha
del montaje de la placa de la impresora(J3).
4. Deslice el rollo de papel por el soporte del papel y ajustar los tornillos. Asegúrese
que el rollo de papel se mueve con facilidad. Corte el final del papel hasta un punto y
coloque el papel debajo de la barra de metal por dentro de la ranura que hay justo
encima. Empuje el papel por debajo del plato de metal (visible a través de la ranura)
entre el plato y el mecanismo de la impresora.
MI-DT-230

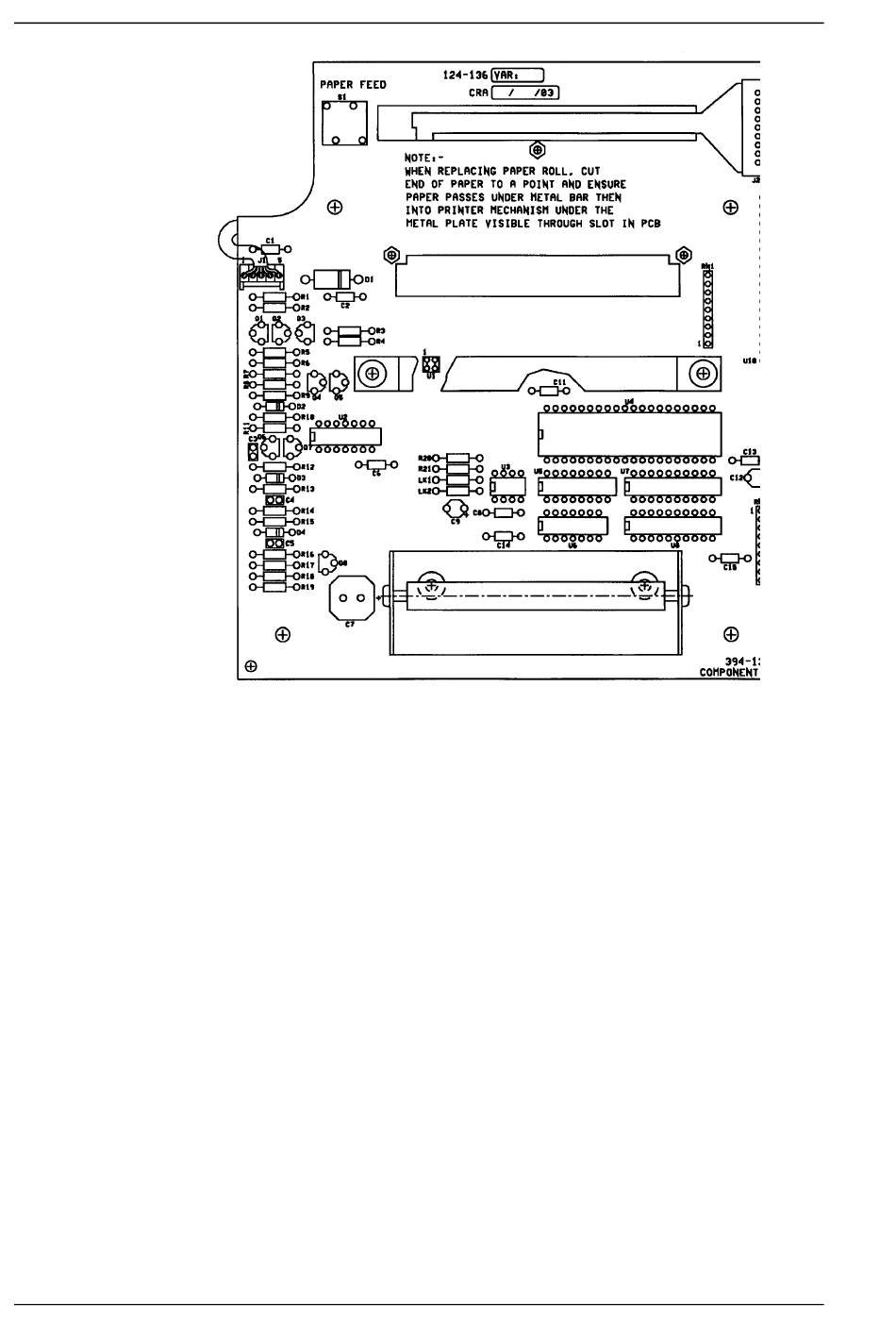

Figura 5 - Placa de Impresora
