MANUAL DE MANTENIMIENTO
ES
II 2 G X
Es responsabilidad del cliente asegurar que todos los operadores y personal de mantenimiento lean y
Póngase en contacto con su representante Carlisle Fluid Technologies si necesita copias adicionales de
LEA TODAS LAS INSTRUCCIONES ANTES DE UTILIZAR ESTE PRODUCTO
SB-E-2-856 R.04
GTIPRO LITE G
HVLP y High Efficiency
Pistola de Pulverización de Gravedad
(Para Uso Industrial)
IMPORTANTE! NO DESTRUIR
comprendan este manual.
este manual.
www.carlisleft.com
Publicidad
Tabla de contenido
Solución de problemas
Manuales relacionados para DeVilbiss GTi Pro Lite
Resumen de contenidos para DeVilbiss GTi Pro Lite
- Página 1 MANUAL DE MANTENIMIENTO GTIPRO LITE G HVLP y High Efficiency Pistola de Pulverización de Gravedad (Para Uso Industrial) II 2 G X IMPORTANTE! NO DESTRUIR Es responsabilidad del cliente asegurar que todos los operadores y personal de mantenimiento lean y comprendan este manual.
-
Página 2: Descripción Funcional

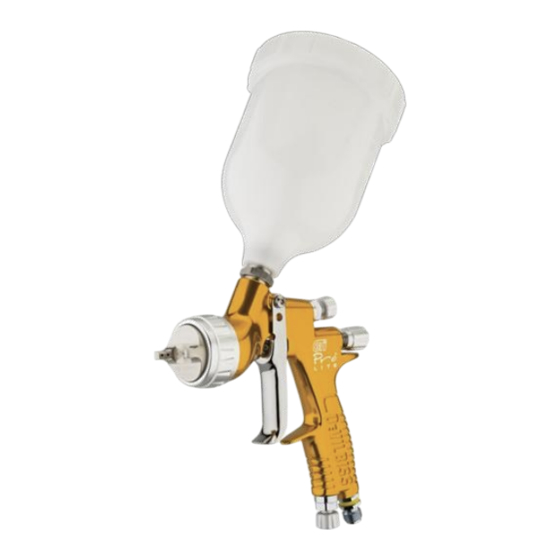

DESCRIPCIÓN FUNCIONAL La pistola pulverizadora GTi PRO Lite es una pistola de calidad profesional diseñada con tecnología High Efficiency compatible con la norma V.O.C. o tecnología HVLP de alto volumen y baja presión. La tecnología HVLP reduce la sobrepulverización y limita la presión del cabezal de aire a 0,7 bar [10 psi]. -
Página 3: Nivel De Protección
Descripción del producto / Objeto de la GTi Pro Lite™ declaración: Este producto está diseñado para ser usado Materiales a base de agua y disolventes con: Puede utilizarse en zonas de riesgo: Zonas 1 / Zonas 2 Nivel de protección:... - Página 4 En esta hoja de piezas, las palabras ADVERTENCIA, PRECAUCIÓN y NOTA se utilizan de la siguiente manera para llamar la atención a información de seguridad importante: ADVERTENCIA PRECAUCIÓN NOTA Peligros o prácticas no seguras que podrían Peligros o prácticas no seguras que podrían Información importante relacionada con la causar lesiones personales graves, la muerte o causar lesiones personales menores, daños en el...
-
Página 5: Cabezal De Aire
Ver Tabla 1 PICO DE FLUIDO Tamaño Ver Tabla 2 TABLA 1 GTi Pro Lite™ CABEZAL DE AIRE GUÍA DE RENDIMIENTO Presión de entrada de aire Tamaño del patrón de Cabezal de aire y tipo Pieza número Consumo de aire recomendada pulverización típico**... -
Página 6: Diagrama De Piezas
DIAGRAMA DE PIEZAS 6/24 SB-E-2-856 R.04 www.carlisleft.com... -
Página 7: Lista De Piezas
LISTA DE PIEZAS Nº DE REF. DESCRIPCIÓN CANT. PIEZA. ANILLO DE RETENCIÓN JUNTA GIRATORIA JUNTA DEL ANILLO DE RETENCIÓN PRO-420-K SUBCONJUNTO DE ANILLO DE RETENCIÓN CABEZAL DE AIRE JGA-156-K5 CLIP (KIT DE 5) VER TABLA CABEZAL DE AIRE Y ANILLO DE RETENCIÓN VER TABLA PICO DE FLUIDO SN-41-K... -
Página 8: Lista De Piezas (Sigue)
LISTA DE PIEZAS (Sigue) Nº DE REF. DESCRIPCIÓN CANT. PIEZA. SN-26-K4 KIT DE ANILLOS IDENTIFICATIVOS DE COLORES (4 COLORES) SN-9-K ENTRADA DE AIRE TORNILLO DEL GATILLO GATILLO ESPÁRRAGO DEL GATILLO SP-617-CR-K KIT DE GATILLO, ESPÁRRAGO Y TORNILLO CUERPO DE LA VÁLVULA MANDO DE AJUSTE DE LA VÁLVULA DISPERSORA PRO-406-K CONJUNTO DE VÁLVULA DISPERSORA... -
Página 9: Secuencia De Arranque
La pistola no está diseñada para ser utilizada con materiales altamente corrosivos y/o abrasivos. • Para evitar una degradación prematura de las piezas, DeVilbiss recomienda que se lave la pistola con una solución de limpieza neutral (pH 6 a 8). •... -
Página 10: Mantenimiento Y Limpieza De La Pistola
NOTA Dependiendo de la longitud de la manguera, puede ser necesario utilizar una manguera de mayor diámetro. Instale un manómetro en la empuñadura de la pistola. Con el gatillo apretado, ajuste la presión regulada según sea necesario. No utilice más presión que la necesaria para atomizar el material que se esta aplicando. -
Página 11: Desmontaje Pico De Fluido Y Aguja
DESMONTAJE PICO DE FLUIDO Y AGUJA NOTA Al sustituir el pico de fluido o la aguja de fluido, sustituya el pico, la aguja y la empaquetadura de fluido al mismo tiempo. El uso de piezas desgastadas puede causar fugas de fluido. No apriete demasiado. -
Página 12: Desmontaje De La Válvula De Aire
DESMONTAJE DE LA VÁLVULA DE AIRE 12/24 SB-E-2-856 R.04 www.carlisleft.com... -
Página 13: Montaje De Las Juntas De La Válvula De Aire
MONTAJE DE LAS JUNTAS DE LA VÁLVULA DE AIRE ✓ 13/24 SB-E-2-856 R.04 www.carlisleft.com... -
Página 14: Sustitución De La Válvula Dispersora
DESMONTAJE EMPAQUETADURA SUSTITUCIÓN DE LA VÁLVULA DISPERSORA 14/24 SB-E-2-856 R.04 www.carlisleft.com... -
Página 15: Solución De Problemas Mecánicos
SOLUCIÓN DE PROBLEMAS MECÁNICOS PROBLEMAS GENERALES CAUSA SOLUCIÓN No hay presión de aire en la Compruebe el suministro de aire pistola. y la línea de aire. No hay pulverización. El pomo de ajuste de la aguja de Abra el pomo de ajuste de la fluido no está... -
Página 16: Problemas Con El Fluido
Al desmontar el cabezal de aire del anillo de retención, no retire el asiento del anillo del anillo de retención. Pueden dañarse estas piezas. Simplemente pase un paño para limpiar las piezas y vuelva a montarlas con un cabezal de aire nuevo o limpio. PROBLEMAS CON EL FLUIDO CAUSA SOLUCIÓN... -
Página 17: Problemas Con El Aire
PROBLEMAS CON EL AIRE CAUSA SOLUCIÓN Retire el vástago de la válvula de Vástago de la válvula de aire aire y limpie a fondo el husillo y contaminado y mal asentado. las superficies de contacto de la válvula. Pequeña fuga de aire del cabezal de aire cuando el gatillo no está... -
Página 18: Solución De Problemas De Pulverización
SOLUCIÓN DE PROBLEMAS DE PULVERIZACIÓN PROBLEMA CAUSA SOLUCIÓN Patrón cargado arriba o abajo. Acumulación de material en el Remojar el cabezal o el pico en un cabezal de aire, obstrucción en los disolvente apropiado y limpiar a orificios del cuerno, los orificios fondo. - Página 19 Patrón cargado en el centro. Gire la válvula en el sentido La válvula de ajuste del patrón está antihorario hasta que consiga el demasiado cerrada. patrón correcto. Reduzca el caudal de fluido girando el tornillo de ajuste de la aguja de Demasiado material.
- Página 20 Patrón cargado con extremos en forma de bola. Cambie a un pico de fluido más pequeño o cambie el cabezal de aire Demasiado caudal de fluido. por otro de especificaciones distintas. Demasiada presión del aire de Reduzca la presión de aire. atomización.
-
Página 21: Dimensiones
DIMENSIONES 21/24 SB-E-2-856 R.04 www.carlisleft.com... - Página 22 NOTAS 22/24 SB-E-2-856 R.04 www.carlisleft.com...
- Página 23 NOTAS 23/24 SB-E-2-856 R.04 www.carlisleft.com...
-
Página 24: Política De Garantía
Carlisle Fluid Technologies es un líder global en tecnologías de acabado innovadoras. Carlisle Fluid Technologies se reserva el derecho de modificar las especificaciones de los equipos sin previo aviso. DeVilbiss®, Ransburg®, MS®, BGK®, y Binks® son marcas registradas de Carlisle Fluid Technologies, Inc.
