Estructura Del Producto Cassette; Diagrama Del Sistema De Refrigerante; Homologación Ce - Saunier Duval VivAir SDH19/20-035NMKI Instrucciones De Instalación Y Mantenimiento

3.2

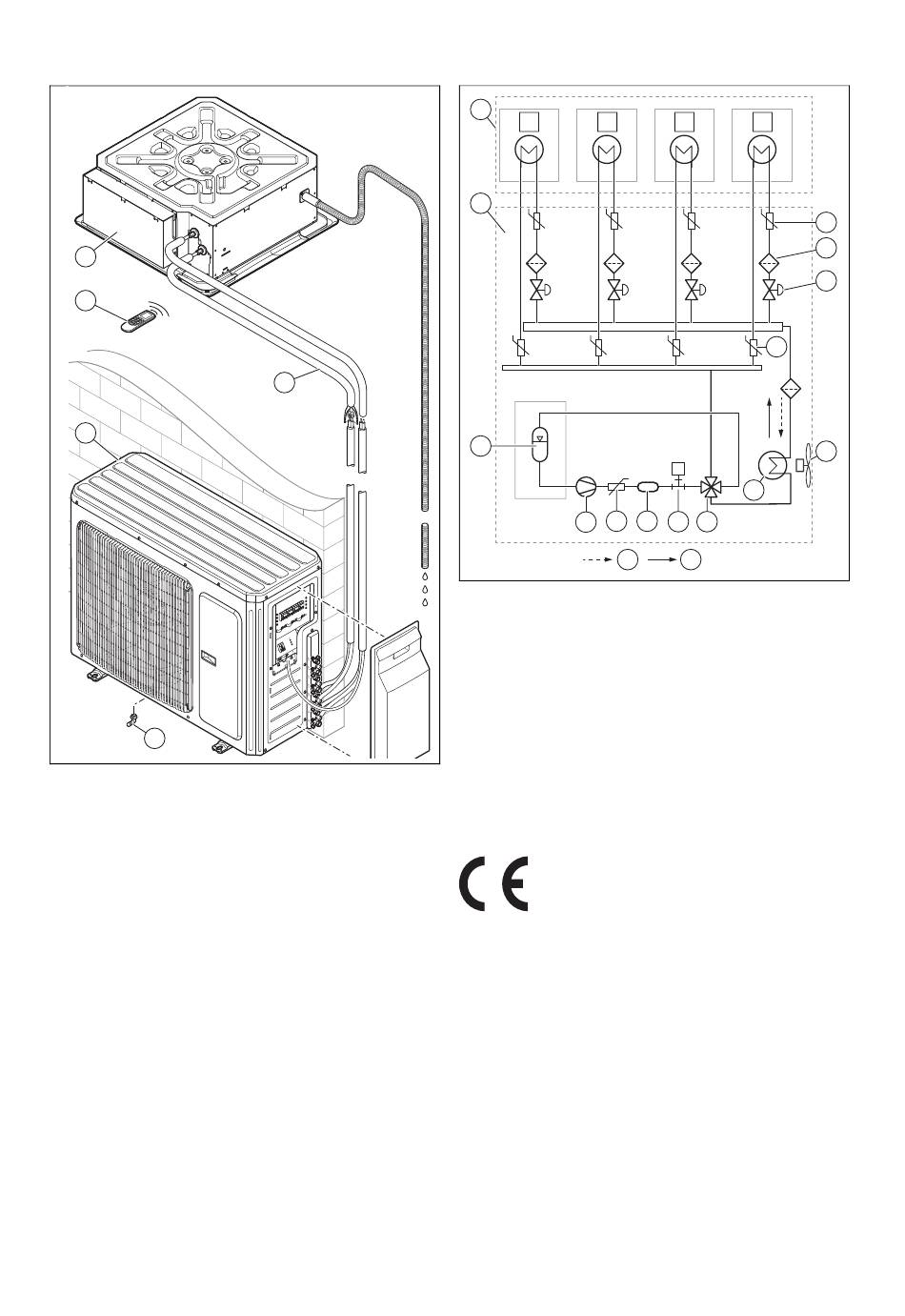

Estructura del producto cassette

3
2
1
5
1 Unidad exterior
2 Mando a distancia
3 Unidad interior cassette
0020251951_01 VivAir Instrucciones de instalación y mantenimiento
4
4 Conexiones y tuberías
5 Tubo de desagüe para
condensados
Descripción del aparato 3
3.3

Diagrama del sistema de refrigerante

1
A B
2
8
10
9
15
1 Unidad interior
2 Unidad exterior
3 Sensor de temperatura
del tubo de líquido
4 Filtro
5 Válvula de expansión
electrónica
6 Sensor de temperatura
del tubo de gas
7 Ventilador
8 Separador gas-líquido
3.4 Homologación CE
Con la homologación CE se certifica que los aparatos cum-
plen los requisitos básicos de las directivas aplicables con-
forme figura en la placa de características.
Puede solicitar la declaración de conformidad al fabricante.
C D
6
P
14
11
12 13
16
9 Compresor inverter
10 Sensor de temperatura
de descarga
11 Silenciador de descarga
12 Interruptor de alta pre-
sión
13 Válvula de 4 vías
14 Intercambiador de calor
exterior
15 Calefacción
16 Refrigeración
3
4
5
7
31
