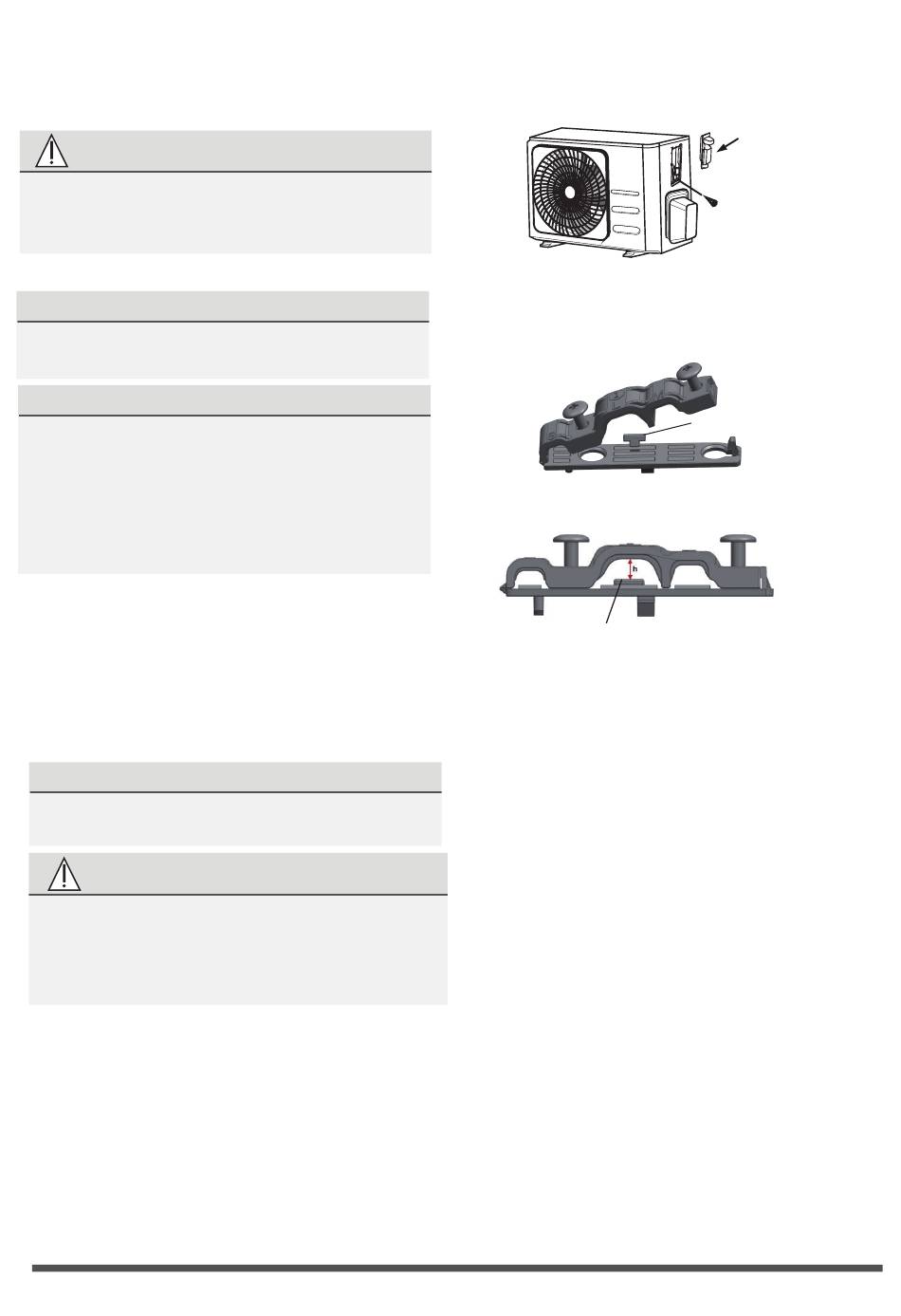

Paso 4: Conecte los cables de señal y
alimentación El bornero de la unidad exterior
está protegido por una tapa en el lateral de la
unidad. En su interior lleva un diagrama
exhaustivo del cableado.
AVISO
ANTES DE REALIZAR CUALQUIER
TRABAJO ELÉCTRICO, DESCONECTE LA
CORRIENTE DEL SISTEMA
1. Prepare el cable para su conexión:
USE EL CABLE CORRECTO
Utilice el cable correcto, que puede consultar
en el apartado "Tipos de cable" de la pág.23
ESCOJA EL TAMAÑO DE CABLE ADECUADO
El tamaño del cable de alimentación, cable de
señal, fusible e interruptor lo determina la
corriente máxima de la unidad. La corriente
máxima de la unidad viene indicada en el
panel lateral de la unidad.
a. Con un pelacable, retire la capa de goma
exterior de ambos extremos del cable hasta
descubrir 40mm de los cables de dentro.
b. Retire el aislante de los extremos de los
cables.
c. Con un alicate de crimpar, crimpe los
terminales del extremo de los cables.
CUIDADO CON CABLES DE FASE
Al crimpar los cables, distinga el cable de
fase ("L") del resto de cables.
AVISO
TODO EL CABLEADO DEBE INSTALARSE
SIGUIENDO EL DIAGRAMA DE CABLEADO
UBICADO EN EL REVERSO DEL PANEL
FRONTAL DE LA UNIDAD INTERIOR.
2. Retire la tapa de la caja de conexiones.
3.
Desatornille la abrazadera bajo el bornero
y retírela.
4.
Conecte el cable según el diagrama, y
atornille el terminal de cada cable al borne
correspondiente.
5. Tras comprobar que todas las conexiones son
seguras, meta los cables para evitar que entre
agua de lluvia al bornero.
6. Con la abrazadera, fije el cable a la unidad y
atorníllelo con firmeza.
7. Aísle los cables sin usar con cinta eléctrica
de PVC y dispóngalos de manera que no
toquen ninguna parte eléctrica o metálica.
8. Vuelva a colocar la tapa en el lateral de la
unidad y atorníllela.
NOTA: Si la abrazadera tiene este aspecto,
elija los pasantes correctos según el diámetro
del
cable.
Tres tamaños: pequeño, mediano y grande
Si el cable no está lo suficientemente
apretado, utilice el anclaje para que quede
bien agarrado.
29
Tapa
Tornillo
Anclaje
