Resumen de contenidos para Leuze electronic BCL508i

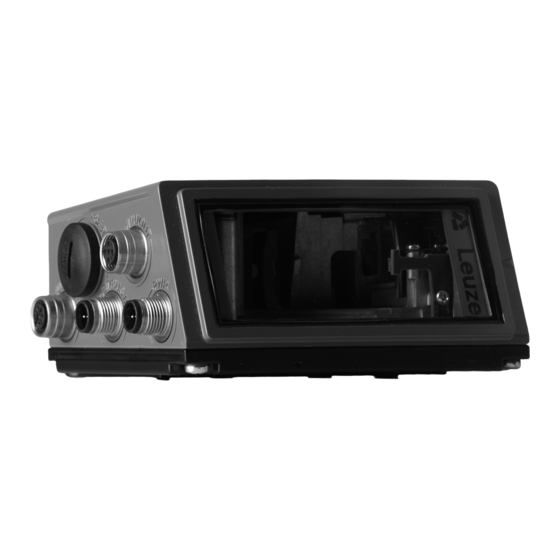

- Página 1 BCL508i Lector de códigos de barras D E S C R I P C I Ó N T É C N I C A...
-
Página 2: Sales And Service
Leuze electronic GmbH + Co. KG P.O. Box 1111, D- 73277 Owen / Teck Tel. +49(0) 7021/ 573-0, Fax +49(0)7021/ 573-199 info@leuze.de • www.leuze.com Sales and Service Germany Sales Region North Sales Region South Sales Region East Phone 035027/629-106 Phone 07021/573-306... - Página 3 BCL 508 Menú principal Informaciones del Los menús principales BCL508i SF 102 equipo Leuze electronic GmbH & Co. KG Informaciones sobre SW: V 1.4 HW:1 • Modelo de equipo SN: 0704-081894 001 • Versión de software • Estado del hardware •...
-
Página 4: Tabla De Contenido
Escáner lineal con espejo orientable ................... 27 4.4.3 Lectura omnidireccional....................... 28 Sistemas de bus de campo ..................... 29 4.5.1 Ethernet ............................29 4.5.2 Ethernet – topología de estrella....................29 4.5.3 Ethernet en topología lineal ......................30 Calefacción ........................30 Leuze electronic BCL 508... - Página 5 Óptica Low Density (F): BCL 508 i OF 100 H ................62 Óptica Ultra Low Density (L): BCL 508 i SL 102 H ...............63 5.7.10 Óptica Ultra Low Density (L): BCL 508 i OL 100 H ...............64 5.7.11 BCL 508 Leuze electronic...
- Página 6 Descripción del menú...................... 88 8.3.1 Los menús principales ......................... 88 8.3.2 Menú de parámetros........................89 8.3.3 Menú de selección de idioma ...................... 97 8.3.4 Menú Servicio ..........................97 8.3.5 Menú Acciones ..........................98 Operación ........................100 Leuze electronic BCL 508...
- Página 7 Comandos ’online’ para las operaciones con el conjunto de parámetros ........128 Diagnosis y eliminación de errores ............. 135 12.1 Causas generales de error.................... 135 12.2 Error Interfaz ........................135 Vista general de tipos y accesorios............. 137 13.1 Claves de tipo......................... 137 BCL 508 Leuze electronic...
- Página 8 Desmontaje, embalaje, eliminación ................142 Apéndice......................143 15.1 Declaración de conformidad..................143 15.2 Juego de caracteres ASCII.................... 144 15.3 Patrones de códigos de barras ..................148 15.3.1 Módulo 0,3 ..........................148 15.3.2 Módulo 0,5 ..........................149 Leuze electronic BCL 508...
-
Página 9: Índice De Ilustraciones Y Tablas
49 Figura 5.12: Curva del campo de lectura «Low Density» para escáner lineal (con/sin espejo de desvío)....................50 Figura 5.13: Curva del campo de lectura «Low Density» para escáner con espejo orientable......................51 BCL 508 Leuze electronic... - Página 10 Figura 6.2: Opciones de fijación mediante los orificios roscados M4x6 ..........66 Figura 6.3: Pieza de fijación BT 56 ....................... 67 Figura 6.4: Ejemplo de fijaciónBCL 508i....................68 Figura 6.5: Reflexión total – escáner lineal ................... 69 Leuze electronic BCL 508...
- Página 11 Cable de conexión al bus para el BCL 508i ..............141 Figura 15.1: Patrones de etiquetas con códigos de barras (módulo 0,3) ..........148 Figura 15.2: Patrones de etiquetas con códigos de barras (módulo 0,5) ..........149 BCL 508 Leuze electronic...
- Página 12 Índice de ilustraciones y tablas Leuze electronic BCL 508...
-
Página 13: Generalidades
Encontrará la declaración de conformidad de los equipos en el anexo de este manual, en la página 143. El fabricante del producto, Leuze electronic GmbH & Co. KG en D-73277 Owen/Teck, posee un sistema de aseguramiento de calidad certificado según ISO 9001. -
Página 14: Indicaciones De Seguridad
• En la técnica de almacenamiento y manutención, particularmente para identificar objetos en tramos de transporte rápido • Técnica de transporte de paletas • Sector automovilístico • Tareas de lectura omnidireccional Leuze electronic BCL 508... -
Página 15: Trabajar Conscientes De La Seguridad
BCL defectuo- PRECAUCIÓN: ¡Si se usan otros dispositivos de ajuste, o se aplican otros procedi- mientos distintos a los aquí descritos, se podrán producir exposiciones peligrosas a la radiación! BCL 508 Leuze electronic... -
Página 16: Colocación De Los Adhesivos Con Indicaciones De Aviso En El Bcl 508I
En caso de que las señales sean tapadas debido a la posición del BCL 508i, en- tonces ponga las placas cerca al BCL 508i, de tal forma que al leer las indicaciones no se pueda ver la trayectoria del láser. Leuze electronic BCL 508... -
Página 17: Puesta En Marcha Rápida
• La distancia de lectura quede en la zona central del campo de lectura. • Las etiquetas con los códigos de barras tengan una impresión de buena calidad y un buen contraste. • No use etiquetas brillantes. • No haya irradiación solar directa. BCL 508 Leuze electronic... -
Página 18: Conexión Eléctrica Bcl 508 I
DHCP. Asegúrese de que cada participante en la red Ethernet tenga su dirección IP propia e inequívoca. Esto puede realizarse mediante un ser- vidor DHCP en el sistema de nivel superior o mediante la asignación manual de direcciones. Leuze electronic BCL 508... -
Página 19: Arranque Del Equipo
Si el ajuste se realiza a través de la herramienta webConfig, se tiene que efectuar un nuevo arranque del BCL 508i. Una vez se ha realizado el nuevo arranque, se aplicará y activará la dirección IP ajustada. BCL 508 Leuze electronic... -
Página 20: O También A Través Del Display
Salga del menú Ethernet con la tecla ESCAPE. Configuración modificada: se tiene que Aparece el siguiente contiguo. Confirme con OK para reali- iniciar de nuevo el zar un nuevo arranque y activar la configuración modifi- sistema cada. cancel Leuze electronic BCL 508... -
Página 21: Ajuste Automático De La Dirección Ip
BCL 508 debe funcionar como cliente TCP o como servidor TCP. Ambos protocolos pueden estar activados simultáneamente y utilizarse en paralelo. Pregunte a su administrador de red que protocolo de comunicación se utiliza. BCL 508 Leuze electronic... -
Página 22: Tcp/Ip
Ajuste estos otros valores: • Dirección IP del socio de comunicación • Número de puerto del socio de comunicación Las opciones de ajuste correspondientes las encontrará: • En el webConfig: Configuración -> Comunicación -> Comunicación host Leuze electronic BCL 508... -
Página 23: Otros Ajustes
Configure las salidas de conmutación conectadas conforme a sus demandas, ajus- tando en primer lugar el Modo E/S en Salida y configure seguidamente las propie- dades de conmutación: • En el webConfig: Configuración -> Equipo -> Entradas/salidas de conmutación BCL 508 Leuze electronic... -
Página 24: Lectura De Códigos De Barras
De forma alternativa, para activar la lectura también se puede conectar en la hembrilla SW IN/OUT una barrera fotoeléctrica o una señal de conmutación de 24VCC. No obstante, para hacer esto deberá configurar debidamente la entrada de conmutación (vea el capítulo 7.2.3 «SW IN/OUT - Entrada/salida de conmutación»). Leuze electronic BCL 508... -
Página 25: Descripción Del Equipo
Las interfaces integradas en las distintas variantes de equipo (RS 232, RS 485 y RS 422) y sistemas de bus de campo (PROFIBUS DP, PROFINET y Ethernet) de los lectores de códigos de barras de la serie BCL 500 ofrecen un enlace óptimo con el sistema host de nivel superior. BCL 508 Leuze electronic... -
Página 26: Distintivos De Los Lectores De Códigos De Barras De La Serie Bcl 500 I
Para la descodificación de los códigos de barras los lectores de la serie BCL 500 ofrecen el acreditado descodificador CRT con tecnología de fragmentos de los códigos: Leuze electronic BCL 508... -
Página 27: Posible Alineación Del Código De Barras
BCL 508 o equipos externos tales como un PLC. Los mensajes del sistema, de aviso y de errores proporcionan soporte en la configuración/ búsqueda de errores durante la puesta en marcha y los procesos de lectura. BCL 508 Leuze electronic... -
Página 28: Estructura Del Equipo
Ventana de lectura Interfaz USB Sistema de conexión Fijación de cola de milano y 4 roscas de sujeción Display, LEDs y teclas Fijación de cola de milano y 2 roscas de sujeción Figura 4.3: Estructura del equipo Leuze electronic BCL 508... -
Página 29: Técnicas De Lectura
• Cuando las barras del código tienen una longitud muy corta. • Cuando el código de tipo escalera está girado con respecto a la posición vertical (ángulo tilt). • Cuando las distancias de lectura son grandes. Figura 4.4: Principio de barrido del escáner lineal BCL 508 Leuze electronic... -
Página 30: Escáner Lineal Con Espejo Orientable
• Cuando se gira el código de barras con respecto a la posición horizontal. • Cuando las distancias de lectura son grandes. • Cuando se tiene que cubrir una gran área de lectura (ventana de lectura). Figura 4.5: Principio de barrido del escáner lineal con suplemento de espejo orientable Leuze electronic BCL 508... -
Página 31: Lectura Omnidireccional
> longitud del código, se requieren lectores de códigos de barras con tecnología de fragmentos de códigos (CRT) integrada. Figura 4.6: Configuración esquemática para la lectura omnidireccional BCL 508 Leuze electronic... -
Página 32: Sistemas De Bus De Campo
La dirección se puede configurar de forma fija a través del display o la herramienta webConfig, o bien de forma dinámica a través de un servidor DHCP. Interfaz host PC / PLC BCL 508 192.168.60.xxx Otros participantes de la red Figura 4.7: Ethernet en topología de estrella Leuze electronic BCL 508... -
Página 33: Ethernet En Topología Lineal
Para el uso con bajas temperaturas de máx. -35°C (por ejemplo dentro de una sala frigorífica) se puede equipar opcionalmente a los lectores de códigos de barras de la serie BCL 508 con una calefacción de montaje fijo, con lo cual se adquiriría una variante autónoma del equipo. BCL 508 Leuze electronic... -
Página 34: Memoria De Parámetros Externa
USB en el BCL 508i, se inserta a continuación el stick de memoria USB en la conexión y se cierra la caja de conectores con la tapa para garantizar el tipo de protección IP 65. Leuze electronic BCL 508... -
Página 35: Autoreflact
(comando de display), a través de la herramienta webConfig o por medio de comandos online. El BCL 508 puede comparar los códigos de barras leídos con uno y/o ambos códigos de referencia y ejecutar funciones configurables por el usuario en función del resultado de comparación. BCL 508 Leuze electronic... -
Página 36: Autoconfig
A continuación, se detectarán y descodificarán los códigos de barras con el mismo tipo de código y número de dígitos. Leuze electronic BCL 508... -
Página 37: Datos Técnicos
¡Las entradas/salidas de conmutación están protegidas contra inversión de polaridad! Tensión de servicio 10 … 30VCC (Class II, clase de seguridad III) Absorción de potencia máx. 10W Tabla 5.1: Datos técnicos del escáner lineal BCL 508 sin calefacción BCL 508 Leuze electronic... - Página 38 (National Electric Code). Los lectores de códigos de barras BCL 508i están diseñados con la clase de seguridad III para la alimentación con PELV (Protective Extra Low Voltage: pequeña tensión de protec- ción con separación segura). Leuze electronic BCL 508...
-
Página 39: Escáner Con Espejo Orientable
Datos eléctricos Absorción de potencia máx. 11W Datos mecánicos Peso 1,4kg 84 x 173 x 147mm Dimensiones (A x A x P) Tabla 5.3: Datos técnicos del escáner con espejo de desvío BCL 508 sin calefacción BCL 508 Leuze electronic... -
Página 40: Variantes De Lectores De Códigos De Barras Con Calefacción
El consumo de energía depende de la variante: • El escáner lineal con calefacción consume de modo característico 40W y máx. 50W. • El escáner lineal con espejo orientable y calefacción consume de modo característico 60W y máx. 75W. Leuze electronic BCL 508... -
Página 41: Escáner Lineal Con Calefacción
Calefacción de la carcasa y calefacción separada del cristal óptico Tiempo de caldeo Mín. 30min con +24VCC y una temperatura ambiente de -35°C Tabla 5.5: Datos técnicos del escáner con espejo orientable BCL 508 con calefacción BCL 508 Leuze electronic... -
Página 42: Escáner Lineal Con Espejo De Desvío Y Calefacción
(sección insuficiente del cable) Datos ambientales Rango de temperatura de trabajo -35°C … +40°C Rango de temperatura de almacenamiento -20°C … +70°C Tabla 5.6: Datos técnicos del escáner con espejo de desvío BCL 508 con calefacción Leuze electronic BCL 508... -
Página 43: Dibujos Acotados
Datos técnicos Dibujos acotados 5.3.1 Escáner lineal con/sin calefacción A – Eje óptico Figura 5.1: Dibujo acotado del escáner lineal BCL 508 S…102 BCL 508 Leuze electronic... -
Página 44: Escáner Con Espejo De Desvío Con/Sin Calefacción
El ángulo de abertura está reducido en equipos con calefacción, vea «Curvas del campo de lectura para equipos con calefacción» en la página 54. Figura 5.2: Dibujo acotado del escáner con espejo de desvío BCL 508 S…100 Leuze electronic BCL 508... -
Página 45: Escáner Con Espejo Orientable Con/Sin Calefacción
El radio de inclinación óptico y el ángulo de abertura está reducido en equipos con calefacción, vea «Curvas del campo de lectura para equipos con calefacción» en la página 54. Figura 5.3: Dibujo acotado del escáner con espejo orientable BCL 508 O…100 BCL 508 Leuze electronic... -
Página 46: Sinopsis De Los Tipos Bcl 508 I
BCL 508 SL 102 H Escáner lineal, salida frontal del haz, con calefacción 501 09908 BCL 508 OL 100 H Escáner con espejo orientable con calefacción 501 09909 Tabla 5.7: Sinopsis de los tipos BCL 508 Leuze electronic BCL 508... -
Página 47: Curvas Del Campo De Lectura/Datos Ópticos
En este sentido, lo más decisivo para el tamaño del campo de lectura es el módulo de un código de barras. ¡Nota! Regla empírica: Cuanto menor es el módulo de un código de barras, menores son la máxi- ma distancia de lectura y el ancho del campo de lectura. BCL 508 Leuze electronic... -
Página 48: Curvas Del Campo De Lectura
Posición cero de la distancia de lectura Condiciones para leer las curvas del campo de lectura 2/5 Interleaved Tipo del código de barras 1: 2,5 Ratio Clase A Especificación ANSI > 75% Índice de lectura Tabla 5.8: Condiciones para la lectura Leuze electronic BCL 508... -
Página 49: Óptica High Density (N): Bcl 508 I Sn 100/102
Distancia de lectura [mm] Figura 5.6: Curva del campo de lectura «High Density» para escáner lineal (con/sin espejo de desvío) La curva del campo de lectura rige para las condiciones de lectura nombradas en la tabla 5.8. BCL 508 Leuze electronic... -
Página 50: Óptica High Density (N): Bcl 508 I On 100
Distancia de lectura [mm] Figura 5.8: Curva lateral del campo de lectura «High Density» para escáner con espejo orientable Las curvas de los campos de lectura rigen para las condiciones de lectura nombradas en la tabla 5.8. Leuze electronic BCL 508... -
Página 51: Óptica Medium Density (M): Bcl 508 I Sm 100/102
Distancia de lectura [mm] Figura 5.9: Curva del campo de lectura «Medium Density» para escáner lineal (con/sin espejo de desvío) Las curvas de los campos de lectura rigen para las condiciones de lectura nombradas en la tabla 5.8. BCL 508 Leuze electronic... -
Página 52: Óptica Medium Density (M): Bcl 508 I Om 100
Distancia de lectura [mm] Figura 5.11: Curva lateral del campo de lectura «Medium Density» para escáner con espejo orientable Las curvas de los campos de lectura rigen para las condiciones de lectura nombradas en la tabla 5.8. Leuze electronic BCL 508... -
Página 53: Óptica Low Density (F): Bcl 508 I Sf 100/102
Distancia de lectura [mm] Figura 5.12: Curva del campo de lectura «Low Density» para escáner lineal (con/sin espejo de desvío) Las curvas de los campos de lectura rigen para las condiciones de lectura nombradas en la tabla 5.8. BCL 508 Leuze electronic... -
Página 54: Óptica Low Density (F): Bcl 508 I Of 100
Distancia de lectura [mm] Figura 5.14: Curva lateral del campo de lectura «Low Density» para escáner con espejo orientable Las curvas de los campos de lectura rigen para las condiciones de lectura nombradas en la tabla 5.8. Leuze electronic BCL 508... -
Página 55: Óptica Ultra Low Density (L): Bcl 508 I Sl 102
Distancia de lectura [mm] Figura 5.15: Curva del campo de lectura «Ultra Low Density» para escáner lineal sin espejo de desvío Las curvas de los campos de lectura rigen para las condiciones de lectura nombradas en la tabla 5.8. BCL 508 Leuze electronic... -
Página 56: Óptica Ultra Low Density (L): Bcl 508 I Ol 100
Distancia de lectura [mm] Figura 5.17: Curva lateral del campo de lectura «Ultra Low Density» para escáner con espejo orientable Las curvas de los campos de lectura rigen para las condiciones de lectura nombradas en la tabla 5.8. Leuze electronic BCL 508... -
Página 57: Curvas Del Campo De Lectura Para Equipos Con Calefacción
Distancia de lectura [mm] Figura 5.18: Curva del campo de lectura «High Density» para escáner lineal con calefacción (sin espejo de desvío) La curva del campo de lectura rige para las condiciones de lectura nombradas en la tabla 5.8. BCL 508 Leuze electronic... -
Página 58: Óptica High Density (N): Bcl 508 I Sn 100 H
Distancia de lectura [mm] Figura 5.19: Curva del campo de lectura «High Density» para escáner lineal con calefacción (con espejo de desvío) La curva del campo de lectura rige para las condiciones de lectura nombradas en la tabla 5.8. Leuze electronic BCL 508... -
Página 59: Óptica High Density (N): Bcl 508 I On 100 H
Distancia de lectura [mm] Figura 5.21: Curva lateral del campo de lectura «High Density» para escáner con espejo orientable con calefacción Las curvas de los campos de lectura rigen para las condiciones de lectura nombradas en la tabla 5.8. BCL 508 Leuze electronic... -
Página 60: Óptica Medium Density (M): Bcl 508 I Sm 102 H
Figura 5.22: Curva del campo de lectura «Medium Density» para escáner lineal con calefacción (sin espejo de desvío) Las curvas de los campos de lectura rigen para las condiciones de lectura nombradas en la tabla 5.8. Leuze electronic BCL 508... -
Página 61: Óptica Medium Density (M): Bcl 508 I Sm 100 H
Figura 5.23: Curva del campo de lectura «Medium Density» para escáner lineal con calefacción (con espejo de desvío) Las curvas de los campos de lectura rigen para las condiciones de lectura nombradas en la tabla 5.8. BCL 508 Leuze electronic... -
Página 62: Óptica Medium Density (M): Bcl 508 I Om 100 H
Distancia de lectura [mm] Figura 5.25: Curva lateral del campo de lectura «Medium Density» para escáner con espejo orientable con calefacción Las curvas de los campos de lectura rigen para las condiciones de lectura nombradas en la tabla 5.8. Leuze electronic BCL 508... -
Página 63: Óptica Low Density (F): Bcl 508 I Sf 102 H
Figura 5.26: Curva del campo de lectura «Low Density» para escáner lineal con calefacción (sin espejo de desvío) Las curvas de los campos de lectura rigen para las condiciones de lectura nombradas en la tabla 5.8. BCL 508 Leuze electronic... -
Página 64: Óptica Low Density (F): Bcl 508 I Sf 100 H
Figura 5.27: Curva del campo de lectura «Low Density» para escáner lineal con calefacción (con espejo de desvío) Las curvas de los campos de lectura rigen para las condiciones de lectura nombradas en la tabla 5.8. Leuze electronic BCL 508... -
Página 65: Óptica Low Density (F): Bcl 508 I Of 100 H
Distancia de lectura [mm] Figura 5.29: Curva lateral del campo de lectura «Low Density» para escáner con espejo orientable con calefacción Las curvas de los campos de lectura rigen para las condiciones de lectura nombradas en la tabla 5.8. BCL 508 Leuze electronic... -
Página 66: Óptica Ultra Low Density (L): Bcl 508 I Sl 102 H
Figura 5.30: Curva del campo de lectura «Ultra Low Density» para escáner lineal con calefacción (sin espejo de desvío) Las curvas de los campos de lectura rigen para las condiciones de lectura nombradas en la tabla 5.8. Leuze electronic BCL 508... -
Página 67: Óptica Ultra Low Density (L): Bcl 508 I Ol 100 H
Figura 5.32: Curva lateral del campo de lectura «Ultra Low Density» para escáner con espejo orientable con calefacción Las curvas de los campos de lectura rigen para las condiciones de lectura nombradas en la tabla 5.8. BCL 508 Leuze electronic... -
Página 68: Instalación Y Montaje
Placa de características del equipo BCL 508 Guarde el embalaje original para su posible almacenamiento o envío ulteriores. Si tiene alguna duda, diríjase a su proveedor o a la oficina distribuidora de Leuze electronic de su zona. Al eliminar el material del embalaje, observe las normas locales vigentes. -
Página 69: Montaje De Bcl 508 I
• Con una pieza de fijación BT 56 en las dos ranuras de fijación. 6.2.1 Fijación con tornillos M4 x 6 Figura 6.2: Opciones de fijación mediante los orificios roscados M4x6 BCL 508 Leuze electronic... -
Página 70: Pieza De Fijación Bt 56
Perfil de apriete para fijar a tubos redondos u ovales con Ø 16 … 20mm Todas las medidas en mm A Portavarillas giratorio 360° B Varillas redondas con Ø 16 … 20mm Figura 6.3:Pieza de fijación BT 56 Leuze electronic BCL 508... -
Página 71: Disposición Del Equipo
• El display y el panel de servicio deben estar bien visibles y accesibles. • Se debe poder acceder fácilmente a la interfaz USB para la configuración y la puesta en marcha con la herramienta webConfig. Para mayor informaciones consultar el capítulo 4.4. BCL 508 Leuze electronic... -
Página 72: Evitar La Reflexión Total - Escáner Lineal
±20° (±12° en equipos con calefacción). ¡Es decir, para estar seguro y evitar la reflexión total, el BCL 508 con espejo orientable/de desvío debe inclinarse 20° … 30° hacia abajo o hacia arriba! Leuze electronic BCL 508... -
Página 73: Lugar De Montaje
• Montar el equipo protegido del viento y las corrientes de aire; si fuera necesario, instalar una protección complementaria. ¡Nota! Cuando se monte el BCL 508i en una caja protectora hay que asegurarse de que el haz de exploración pueda salir de la caja protectora sin impedimentos. BCL 508 Leuze electronic... -
Página 74: Máximos Ángulos De Lectura Admisibles Entre Bcl 508 I Y Código De Barras
Al hacerlo, evite dejar huellas de los dedos en la pantalla frontal del BCL 508i. ¡Cuidado! Para limpiar los equipos, no use productos de limpieza agresivos tales como disolventes o acetonas. Leuze electronic BCL 508... -
Página 75: Conexión Eléctrica
Vea la posición de las distintas conexiones del equipo en la sección del equipo abajo repre- sentada. ¡Nota! Para todos los enchufes se pueden obtener los correspondientes conectores parejos, o bien cables confeccionados. Encontrará más información en capítulo 13. Figura 7.1: Situación de las conexiones eléctricas BCL 508 Leuze electronic... -
Página 76: Indicaciones De Seguridad Para La Conexión Eléctrica
III para la alimentación con PELV (Protective Extra Low Voltage: pequeña tensión de protección con separación segura). ¡Nota! ¡El tipo de protección IP 65 se alcanza solamente con enchufes atornillados o bien con ta- paderas atornilladas! Leuze electronic BCL 508... -
Página 77: Conexión Eléctrica Del Bcl 508 I
TD+ 1 TD+ 1 SWIO_4 Hembrilla M12 Hembrilla M12 Conector M12 (codificación D) (codificación D) (codificación A) Figura 7.2: Conexiones del BCL 508 A continuación describiremos en detalle las distintas conexiones y asignaciones de los pines. BCL 508 Leuze electronic... -
Página 78: Pwr - Alimentación De Tensión Y Entrada/Salida De Conmutación 3 Y 4
Las dos entradas/salidas de conmutación, SWIO_1 y SWIO_2, están en la hembrilla M12 SW IN/OUT y se describen en el capítulo 7.2.3. Las otras dos entradas/salidas de conmu- tación (SWIO_3 y SWIO_4) de parametrización libre están en el conector macho M12 PWR. Leuze electronic BCL 508... -
Página 79: Función Como Entrada De Conmutación
¡La máxima intensidad de entrada no debe sobrepasar 8mA! Función como salida de conmutación Salida de con- Salida conmutación mutación del controlador Entrada de con- mutación al con- trolador (desactivada) Figura 7.2: Esquema de conexiones salida de conmutación SWIO_3/SWIO_4 BCL 508 Leuze electronic... -
Página 80: Service - Interfaz Usb (Tipo A)
Como alternativa, también se puede conectar en la interfaz de servicio USB una memoria de parámetros certificada por Leuze electronic GmbH + Co. en forma de stick de memoria USB. Con este stick de memoria también queda garantizado el tipo de protección IP 65. En- contrará... -
Página 81: Sw In/Out - Entrada/Salida De Conmutación
Ejemplo: Si la salida invertida del sensor está en el pin 2, y al mismo tiempo está parame- trizado el pin 2 del lector de códigos de barras como salida (y no como entrada), la salida de conmutación funcionará mal. BCL 508 Leuze electronic... -
Página 82: Esquema De Conexiones Salida De Conmutación Swio_1/Swio_2
Las funciones de las entradas y las salidas de conmutación se programan usando el display o la parametrización en webConfig, en la rúbrica «Entrada de conmutación» o «Salida de conmutación», respectivamente. Vea a este respecto también el «Puesta en marcha y configuración» en la página 106. Leuze electronic BCL 508... -
Página 83: Host / Bus In En El Bcl
Asegúrese de que el blindaje es suficiente. El cable de conexión completo tiene que estar blindado y puesto a tierra. Los hilos RD+/RD- y TD+/TD- deben estar cableados por parejas. Utilice cables CAT 5 para la conexión. BCL 508 Leuze electronic... -
Página 84: Bus Out En El Bcl 508 I
Los cables de señales deben estar cableados por parejas. Utilice cables CAT 5 para la conexión. ¡Nota! Para el BCL 508i como equipo autónomo o como último participante en una topología lineal no se requiere una terminación en la hembrilla BUS OUT. Leuze electronic BCL 508... -
Página 85: Topologías Ethernet
Como alternativa, el BCL 508 también se puede configurar como cliente DHCP y luego recibir su dirección automáticamente desde un servidor DHCP. Encontrará las indicaciones sobre los pasos de configuración necesarios en el capítulo 10. BCL 508 Leuze electronic... -
Página 86: Cableado Ethernet
último BCL (min. Cat. 3) y 100Base-TX Twisted Pair (min. Cat. 5). BCL – No necesario alimentador Entrada de No necesario conmutación Salida de No necesario conmutación Tabla 7.6: Longitudes de los cables y blindaje Leuze electronic BCL 508... -
Página 87: Display Y Panel De Servicio
Error interno del equipo (Error) -> Se debe enviar el equipo para revisarlo Indicación de estado de la interfaz USB El BCL 508 está unido mediante una interfaz USB con un PC. En la interfaz USB del BCL 508 hay una memoria de parámetros externa conec- tada correctamente. BCL 508 Leuze electronic... -
Página 88: Resultado De Lectura
Equipo correcto, aviso activado - Se pueden leer códigos de barras - Anomalía transitoria en el funcionamiento Luz permanente roja Fallo en el equipo / liberación de parámetros - No se pueden leer códigos de barras Leuze electronic BCL 508... - Página 89 - Si DHCP está activo, no se ha podido adquirir nin- guna dirección Luz permanente roja Error de la red - Error en la red - No se ha establecido ninguna conexión - No se puede establecer comunicación BCL 508 Leuze electronic...
-
Página 90: Teclas De Manejo
Selección de opciones Si es posible la selección de opciones, el display tendrá el siguiente aspecto: o Apagado Encendido Estándar ----- Unidad Apagado | La opción deseada se selecciona con las teclas . Activan la opción pulsando Leuze electronic BCL 508... -
Página 91: Descripción Del Menú
8.3.1 Los menús principales Menú principal Informaciones del equipo BCL508i SF 102 En este punto de menú obtendrá informaciones detalladas sobre Leuze electronic • Modelo de equipo GmbH & Co. KG •... -
Página 92: Menú De Parámetros
Parám. por Pulsar la tecla de confirmación tras seleccionar defecto Parám. por defecto restablece todos los parámetros a sus ajustes estándar sin más consultas de seguridad. Se ajusta inglés como idioma del display. Leuze electronic BCL 508... -
Página 93: Submenú Tabla Descodificadores
Cuarto número de caracteres descodifica- ble. Número de dígitos 5 0 hasta 64 caracteres Quinto número de caracteres descodifica- ble. Seguridad de lectura Valor desde 2 a 100 Cantidad necesaria de escaneos para detectar con seguridad una etiqueta. BCL 508 Leuze electronic... - Página 94 Número de dígitos 4 0 hasta 64 caracteres Número de dígitos 5 0 hasta 64 caracteres Seguridad de lectura Valor desde 2 a 100 Método suma control Como descodificador 1 Estándar Como descodificador 1 Transm. suma control Estándar Leuze electronic BCL 508...
-
Página 95: Submenú Swio Digital
Función No es función BCL500i P. lect. P. lect. arranque/stop arranque/stop Puerta lect. stop Puerta lect. arranque Reprogr. código ref. Autoconfig inicio/stop La función aquí ajustada se ejecuta con la activación de la entrada de conmutación. BCL 508 Leuze electronic... - Página 96 La función aquí ajustada indica qué evento activa la salida de conmutación. Func. desactiv. 1 Opciones de selección, vea la función de Sin función activación 1 La función aquí ajustada indica qué evento desactiva la salida de conmutación. Leuze electronic BCL 508...
- Página 97 Valor desde 0 a 65535 Duración impulso Valor desde 0 a 65535 Func. activación 4 Vea Entrada/salida de conmutación 1 Resultado de lectura no válido Func. desactiv. 4 Vea Entrada/salida de conmutación 1 Inicio puerta lectura BCL 508 Leuze electronic...
-
Página 98: Submenú Ethernet
IP, la puerta de enlace y la máscara de red de un servidor DHCP. Los ajustes manuales realizados arriba quedan sin efecto pero se conservan y vuelven a ser efectivos cuando se desactiva DHCP. Leuze electronic BCL 508... - Página 99 (sistema host) no responde. Tiempo de El tiempo de repetición se puede ajustar en cualquier valor entre 5000ms repetición 100 y 60.000 ms. Tiempo tras el cual se intenta un nuevo establecimiento de conexión. BCL 508 Leuze electronic...
-
Página 100: Menú De Selección De Idioma
El ajuste en el display se hace efectiva en la herramienta webConfig y viceversa. 8.3.4 Menú Servicio Diagnosis Este punto de menú sirve exclusivamente para trabajos de servicio a cargo de Leuze electronic. Mensajes de estado Este punto de menú sirve exclusivamente para trabajos de servicio a cargo de Leuze electronic. Leuze electronic... -
Página 101: Menú Acciones
Una vez detectado el código de barras, el haz láser empieza a parpadear. La frecuencia de parpadeo proporciona información ópticamente sobre la calidad de lectura. Cuanto más rápido parpadea el haz láser, mayor será la calidad de lectura. BCL 508 Leuze electronic... -
Página 102: Iniciar Autoconfiguración
Se representan las siguientes informaciones: Significa código de referencia, el número 1 se guarda en la RAM. Esto siempre RC13 se representa. Tipo de código definido (vea autoconfiguración) Información del código definido (1 … 63 caracteres) Leuze electronic BCL 508... -
Página 103: Operación
Pulse dos veces la tecla de retroceso para regresar al menú principal. Configuración de la red Encontrará información sobre la configuración de la red en el capítulo «Puesta en marcha y configuración» en la página 106. BCL 508 Leuze electronic... -
Página 104: Herramienta Leuze Webconfig
La conexión a la interfaz USB de servicio del BCL 508 se efectúa a través de la interfaz USB del PC mediante un cable USB especial, con 2 conectores del tipo A/A. Figura 9.1: Conexión de la interfaz de servicio USB Leuze electronic BCL 508... -
Página 105: Instalación Del Software Requerido
Para comprobar: Cuando se ha dado de alta el USB, en el administrador de dispositivos de Windows aparece en la clase de dispositivos «Adaptadores de la red» un dispositivo «Leuze electronic, USB Remote NDIS Network Device». BCL 508 Leuze electronic... -
Página 106: Iniciar La Herramienta Webconfig
Los distintos parámetros se representan –siempre que ello sea conveniente– de una forma gráfica que facilite la comprensión de los parámetros que a menudo tienen un carácter tan abstracto. De este modo se dispone de una interfaz de usuario muy cómoda y de gran utilidad práctica. Leuze electronic BCL 508... -
Página 107: Descripción Breve De La Herramienta Webconfig
9.4.1 Vista general del módulo en el menú de configuración Los parámetros ajustables del BCL 508 están reunidos en el menú de configuración en módulos. Figura 9.3: Vista general de los módulos en la herramienta webConfig BCL 508 Leuze electronic... - Página 108 • Salida conmutación Definición de los eventos que activan/desactivan la salida de conmutación • Display Formateo de los datos para la representación en el display • Espejo orientable (opcional) Ajuste de los parámetros del espejo orientable Leuze electronic BCL 508...
-
Página 109: Puesta En Marcha Y Configuración
84. Encontrará una sinopsis de la estructura del menú y una guía breve para el manejo del display en las dos páginas desplegables al principio y al final de esta descripción técnica. BCL 508 Leuze electronic... -
Página 110: Medidas Previas A La Primera Puesta En Marcha
BCL 508 y el sistema host, los PCs monitor, etc. Los parámetros de comunicación son independientes de la topología en la cual se utiliza el BCL 508 (vea «Topologías Ethernet» en la página 82). Leuze electronic BCL 508... -
Página 111: 10.3.1 Ajuste Manual De La Dirección Ip
Salga del menú Ethernet con la tecla ESCAPE. Configuración Aparece el siguiente contiguo. Confirme con OK para reali- modificada: se tiene que iniciar de nuevo el zar un nuevo arranque y activar la configuración modifi- sistema cada. cancel BCL 508 Leuze electronic... -
Página 112: 10.3.2 Ajuste Automático De La Dirección Ip
Ping. Un test sencillo para saber si la asignación de la dirección se ha realizado con éxito consiste en introducir la dirección IP configurada an- teriormente en un comando Ping (por ej. «ping 192.168.60.101» en la ventana de la línea de comandos bajo Windows). Leuze electronic BCL 508... -
Página 113: 10.3.3 Comunicación Ethernet Host
TCP los siguientes valores: • Número de puerto para la comunicación del BCL 508 con el cliente TCP Las opciones de ajuste correspondientes las encontrará: • En el webConfig: Configuración -> Comunicación -> Comunicación host BCL 508 Leuze electronic... - Página 114 Pulse la tecla de confirmación para ir al menú TcpIP. TcpIP o Activado Seleccione con las teclas sucesivamente los puntos Modo de menú Activado, Modo y Cliente TcpIP o Cliente TcpIP Servidor TcpIP y ajuste los valores deseados. Servidor TcpIP Leuze electronic BCL 508...
-
Página 115: 10.3.5 Udp
Pulse la tecla de confirmación para ir al menú UDP. o Activado Seleccione con las teclas sucesivamente los puntos Dirección IP de menú Activado, Dirección IP y Número de puerto Número de puerto y ajuste los valores deseados. BCL 508 Leuze electronic... -
Página 116: Otros Ajustes Para El Bcl 508 I
No estándar. Defina como mínimo un tipo de código con los ajustes deseados. • En el webConfig: Configuración -> Descodificador • O también a través del display Parámetros -> Tabla descodificador Leuze electronic BCL 508... -
Página 117: Edición De Datos Con Webconfig
Parámetros -> SWIO digital -> E/S de conmutación 1-4 ¡Nota! Como alternativa, también se puede activar la descodificación a través del comando online ’+’ y desactivarlo a través del comando online ’-’. Encontrará más información acerca de los comandos online en el capítulo 11. BCL 508 Leuze electronic... -
Página 118: Otros Controles De Descodificación En La Herramienta Webconfig
Modo E/S en Salida y configure seguidamente las propiedades de con- mutación: • En el webConfig: Configuración -> Equipo -> Entradas/salidas de conmutación • O también a través del display Parámetros -> SWIO digital -> E/S de conmutación 1-4 Leuze electronic BCL 508... -
Página 119: Transmisión De Los Datos De Configuración
Esta copia se actualiza de inmediato en caso de modificaciones en la configuración realizadas a través del display o mediante comandos online desde un sistema host de nivel superior (PC/PLC). BCL 508 Leuze electronic... -
Página 120: Figura 10.3: Montaje De La Memoria De Parámetros Externa
La inserción de una memoria USB puede realizarse con o sin la tensión de alimentación conectada del BCL 508 Después de insertar la memoria USB y con la tensión de Stick de memoria conectado: ¿Quiere alimentación conectada, aparece el mensaje contiguo en exportar la configuración el display. interna? Cancel Leuze electronic BCL 508... -
Página 121: Sustitución De Un Bcl
Es importante que seleccione aquí en todos los casos Cancel, ya que de lo contrario se per- derá la configuración en la memoria de parámetros externa. La configuración se extrae ahora de la memoria de parámetros externa y el BCL 508 podrá utilizarse inmediatamente sin tener que configurar nada más. BCL 508 Leuze electronic... -
Página 122: Comandos Online
La mayoría de los comandos «online» son acusados de recibo por el BCL 508 , o se envían de vuelta los datos solicitados, respectivamente. Cuando no se acusa recibo de los comandos, en el equipo se puede observar y controlar directamente la ejecución del comando. Leuze electronic BCL 508... -
Página 123: 11.1.1 Comandos «Online» Generales
Reset del software Comando ’H’ Efectúa un reset del software. Se enciende e inicializa de nuevo el Descripción equipo, comportándose igual que cuando se conecta la tensión de ali- mentación. Parámetros Ninguno Confirmación ’S’ (carácter inicial) BCL 508 Leuze electronic... -
Página 124: Reconocimiento De Código
UPC (A, E) Confirmación ’07’ ’08’ Code 128, EAN 128 ’10’ EAN/UPC ’11’ Codabar zzzzzz: Contenido de la etiqueta descodificada. Si no se ha reconocido bien la etiqueta aparecerá una flecha hacia arriba ( ↑ ). Leuze electronic BCL 508... - Página 125 UPC (A, E) Descripción ’07’ ’08’ Code 128, EAN 128 ’10’ EAN/UPC ’11’ Codabar zzzzzz: Contenido de la etiqueta descodificada. Si no se ha reconocido bien la etiqueta aparecerá una flecha hacia arriba ( ↑ ). BCL 508 Leuze electronic...
-
Página 126: Modo De Ajuste
Parámetros ’-’: Termina el modo de ajuste. ’yyy_zzzzzz’ yyy: Calidad de lectura en %. Se asegura una elevada disponibilidad Confirmación de proceso con unas calidades de lectura > 75%. zzzzzz: Información sobre el código de barras. Leuze electronic BCL 508... - Página 127 No hay suficiente espacio de memoria para código de referencia ’3’ No se ha guardado el código de referencia ’4’ Código de referencia no válido Entrada = ’RS130678654331’ (Código 1 (1), sólo RAM (3), UPC (06), Ejemplo información del código) BCL 508 Leuze electronic...
- Página 128 ’autoConfig’ o que han sido ajustados en el setup. Después de cada lectura, desactive explícitamente la función mediante un comando ’RTy’; de lo contrario se perturbará la ejecución de otros comandos, o no será posible ejecutar de nuevo el comando ’RTx’. Leuze electronic BCL 508...
- Página 129 Nº del código de referencia definido Confirmación ’1’ (Código 1) ’2’ (Código 2) Posición en memoria del código ref.: ’0’ RAM+EEPROM, ’3’ Sólo RAM Tipo de código definido (vea comando ’CA’) Información del código definido (1 … 63 caracteres) BCL 508 Leuze electronic...
-
Página 130: 11.1.2 Comandos 'Online' Para Controlar El Sistema
Como la puerta de lectura ha sido desactivada manualmente, y por consiguiente no se ha cumplido ningún criterio «Good Read», se emite un «No Read». Parámetros Ninguno Confirmación Ninguno Leuze electronic BCL 508... -
Página 131: 11.1.3 Comandos 'Online' Para Las Operaciones Con El Conjunto De Parámetros
’PS=<aa>’ <aa> Estado respuesta, unidad [sin dimensiones] ’00’ ’01’ Error sintaxis Confirmación ’02’ Longitud no admisible del comando ’03’ Reservado ’04’ Reservado ’05’ Rservado ’06’ Combinación no admisible, tipo fuente - tipo destino BCL 508 Leuze electronic... - Página 132 Con cuatro dígitos, unidad [sin dimensiones] <Longitud de datos> Longitud de los datos de parámetros a transmitir ’bbbb’ Con cuatro dígitos, unidad [longitud en bytes] <BCC> La suma de control calcula como se indica en tipo BCC Leuze electronic BCL 508...
- Página 133 Los datos solicitados ya no entran en el búfer de emisión ’07’ Valor de dirección no válido ’08’ Acceso de lectura detrás del final del conjunto de datos ’09’ Tipo de conjunto de datos QPF no admisible BCL 508 Leuze electronic...
-
Página 134: Determinar La Diferencia Del Conjunto De Parámetros Con El Conjunto De Parámetros Estándar
’03’ Emisión de las diferencias entre el conjunto de paráme- tros guardado en la memoria permanente y el conjunto de parámetros de trabajo guardado en la memoria volátil Leuze electronic BCL 508... - Página 135 Estado respuesta, unidad [sin dimensiones] ’0’ No hay diferencia Confirmación ’1’ Error sintaxis Negativa ’2’ Longitud no admisible del comando ’6’ Combinación no admisible, conjunto de parámetros 1 y conjunto de parámetros 2 ’8’ Conjunto de parámetros no válido BCL 508 Leuze electronic...
-
Página 136: Escribir Conjunto De Parámetros
<Valor P.> Valor del parámetro -bb- guardado en esa dirección. Los conjuntos de datos de parámetros se convierten del formato HEX a un formato ASCII de 2 bytes para la transmisión. <BCC> La suma de control calcula como se indica en tipo BCC Leuze electronic BCL 508... - Página 137 Se ha recibido una suma de control no válida ’05’ Longitud no admisible de datos ’06’ Datos no válidos (violados los límites de parámetros) ’07’ Dirección de inicio no válida ’08’ Conjunto de parámetros no válido ’09’ Tipo de conjunto de parámetros no válido BCL 508 Leuze electronic...
-
Página 138: Diagnosis Y Eliminación De Errores
❏ • Expansión de red total excedida Revisar la máx. expansión de red en función de las máx. longitudes de los cables. Tabla 12.2: Error de interfaz Leuze electronic BCL 508... - Página 139 Datos de cliente (rellenar por favor) Modelo de equipo: Compañía: Persona de contacto/departamento: Teléfono (extensión): Fax: Calle/número: Código postal/ciudad: País: Número de fax de servicio de Leuze : +49 7021 573 - 199 BCL 508 Leuze electronic...
-
Página 140: Vista General De Tipos Y Accesorios
BCL 508 SM 102 H Escáner lineal, salida frontal del haz, con calefacción 501 05517 BCL 508 OM 100 H Escáner con espejo orientable con calefacción 501 05518 Tabla 13.1: Sinopsis de los tipos BCL 508 Leuze electronic BCL 508... -
Página 141: Accesorios: Enchufes
13.5 Accesorios: Memoria de parámetros externa Designación de tipo Descripción Núm. de artículo Set de memoria USB Memoria de parámetros USB externa 50108833 Tabla 13.4: Memoria de parámetros externa para el BCL 508 32,5 Ø24 Ø25,5 BCL 508 Leuze electronic... -
Página 142: Accesorios: Pieza De Fijación
K-D M12A-5P-5m-PVC 50104557 cable abierto, longitud de cable 5m Hembrilla M12 para PWR, salida de enchufe axial, extremo de K-D M12A-5P-10m-PVC 50104559 cable abierto, longitud de cable 10m Tabla 13.6: Cable PWR para el BCL 508 Leuze electronic BCL 508... -
Página 143: Accesorios: Cables Preconfeccionados Para La Conexión De Bus
PUR (verde), aislamiento del hilo: espuma PE, sin halógeno, sin silicona y sin PVC Radio de flexión > 65mm, adecuado para cadena de arrastre Ciclos de flexión > 10 , aceleración permitida < 5m/s BCL 508 Leuze electronic... -
Página 144: 13.8.4 Denominaciones De Pedido Cable De Conexión Ethernet M12 Kb Et
Longitud de cable 20m 50106903 KB ET - 25000 - SSA Longitud de cable 25m 50106904 KB ET - 30000 - SSA Longitud de cable 30m 50106905 Tabla 13.8: Cable de conexión al bus para el BCL 508 Leuze electronic BCL 508... -
Página 145: Mantenimiento
Acuda en caso de reparación a su oficina de venta o de servicio Leuze. Encontrará las direcciones en la página de cubierta interior/dorsal. ¡Nota! Por favor: cuando envíe un equipo a Leuze electronic para ser reparado, adjunte una des- cripción de la avería lo más precisa posible. 14.3 Desmontaje, embalaje, eliminación... -
Página 146: Apéndice
Apéndice Apéndice 15.1 Declaración de conformidad Leuze electronic BCL 508... -
Página 147: Juego De Caracteres Ascii
Conmutación FILE SEPARATOR Carácter separador de grupo principal GROUP SEPARATOR Carácter separador de grupo RECORD SEPARATOR Carácter separador de subgrupo UNIT SEPARATOR Carácter separador de grupo parcial SPACE Espacio en blanco EXCLAMATION POINT Carácter de exclamación BCL 508 Leuze electronic... - Página 148 COLON Dos puntos SEMI-COLON Punto y coma < LESS THEN Menor que EQUALS Igual que > GREATER THEN Mayor que QUESTION MARK Signo de interrogación COMMERCIAL AT Arroba Letra mayúscula Letra mayúscula Letra mayúscula Letra mayúscula Leuze electronic BCL 508...
- Página 149 REVERSE SLANT Barra oblicua a la izquierda CLOSING BRACKET Cerrar corchetes CIRCUMFLEX Acento circunflejo UNDERSCORE Guión bajo ‘ GRAVE ACCENT Acento grave Letra minúscula Letra minúscula Letra minúscula Letra minúscula Letra minúscula Letra minúscula Letra minúscula BCL 508 Leuze electronic...
- Página 150 Letra minúscula Letra minúscula Letra minúscula Letra minúscula Letra minúscula Letra minúscula Letra minúscula Letra minúscula Letra minúscula Letra minúscula OPENING BRACE Abrir abrazadera VERTICAL LINE Línea vertical CLOSING BRACE Cerrar abrazadera TILDE Tilde DELETE (RUBOUT) Borrar Leuze electronic BCL 508...
-
Página 151: Patrones De Códigos De Barras
Code 128 Modul 0,3 Tipo de código 10: EAN 13 Add-on SC 0 77889 abcde Tipo de código 08: EAN 128 1 122334 455666 Modul 0,3 leuze Figura 15.1:Patrones de etiquetas con códigos de barras (módulo 0,3) BCL 508 Leuze electronic... -
Página 152: Módulo 0,5
Code 128 Modul 0,5 Tipo de código 10: EAN 13 Add-on SC 2 44332 fghij Tipo de código 08: EAN 128 Modul 0,5 0 099887 766550 LEUZE Figura 15.2:Patrones de etiquetas con códigos de barras (módulo 0,5) Leuze electronic BCL 508... - Página 153 Estructura de menú del BCL 508 Nivel 1 Nivel 2 Nivel 3 Nivel 4 Nivel 5 Opción de selección/posibilidad de ajuste Informa- ción deta- : selección : selección : selección : selección : selección : selección llada a partir de la : atrás : atrás : atrás...
