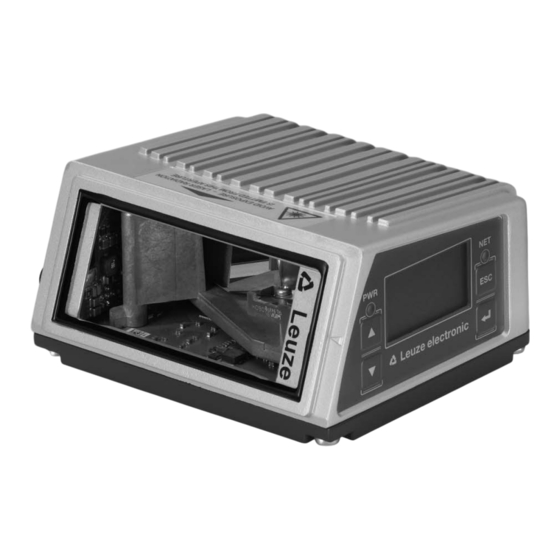

- Página 1 BCL 608i Lector de código de barras I n s t r u c c i o n e s o r i g i n a l e s d e u s o...
- Página 2 © 2015 Leuze electronic GmbH + Co. KG In der Braike 1 D-73277 Owen / Germany Phone: +49 7021 573-0 Fax: +49 7021 573-199 http://www.leuze.com info@leuze.de Leuze electronic BCL 608i...
-
Página 3: Tabla De Contenido
Longitudes de los cables y blindaje ......... . 35 Leuze electronic BCL 608i... - Página 4 Operación ............. 46 Puesta en marcha – Leuze electronic webConfig Tool ....47 Conexión de la interfaz de servicio USB .
- Página 5 18.2.2Módulo 0,5 ............. 92 Leuze electronic BCL 608i...
-
Página 6: Acerca De Este Documento
Los textos con este símbolo le proporcionan información más detallada. Símbolo de pasos de actuación Los textos con este símbolo le guían a actuaciones determinadas. Tabla 1.3: Términos y abreviaturas Lector de código de barras Tecnología de reconstrucción de códigos Leuze electronic BCL 608i... -
Página 7: Seguridad
No están permitidas las intervenciones ni las modificaciones en el equipo. No se debe abrir el equipo. No contiene ninguna pieza que el usuario deba ajustar o mantener. Una reparación solo debe ser llevada a cabo por Leuze electronic GmbH + Co. KG. Personas capacitadas Solamente personas capacitadas realizarán la conexión, el montaje, la puesta en marcha y el ajuste del... -
Página 8: Exclusión De Responsabilidad
No están permitidas las intervenciones ni las modificaciones en el equipo. El equipo no contiene ninguna pieza que el usuario deba ajustar o mantener. Una reparación solo debe ser llevada a cabo por Leuze electronic GmbH + Co. KG. ATENCIÓN ¡Colocar las placas de advertencia de láser! - Página 9 Placa de advertencia láser Placa de aviso de láser con parámetros de láser Figura 2.2: Apertura de salida del rayo láser, placas de advertencia de láser y placas de aviso de láser - Escáner con espejo oscilante Leuze electronic BCL 608i...
- Página 10 <150 µs <150 µs Wavelength: 405 nm 405 nm CLASS 2 LASER PRODUCT IEC 60825-1:2007 Complies with 21 CFR 1040.10 GB7247.1-2012 Figura 2.3: Placas de advertencia de láser y de aviso de láser – etiquetas adhesivas incluidas Leuze electronic BCL 608i...
-
Página 11: Descripción Del Equipo
• Las diferentes variantes de interfaces permiten la conexión a los sistemas de nivel superior • RS 232, RS 422 y con maestro multiNet plus incorporado • RS 485 y esclavo multiNet plus • de forma alternativa diferentes sistemas de bus de campo, como PROFINET-IO EtherNet TCP/IP Ethernet /IP Profibus Leuze electronic BCL 608i... - Página 12 • Supervisión automática de la calidad de lectura mediante autoControl • Detección y ajuste automáticos del tipo de código de barras mediante autoConfig • Comparación con códigos de referencia • Variante apta para ambiente industrial con índice de protección IP 65 Leuze electronic BCL 608i...
-
Página 13: Estructura Del Equipo
Roscas de fijación M4 Figura 3.2: Estructura del equipo Sistema de conexión Los lectores de códigos de barras se conectan usando conectores M12 con diferentes codificaciones. De esa forma se garantiza la asignación única e inequívoca de las conexiones. Leuze electronic BCL 608i... -
Página 14: Elementos De Indicación
Entrada o salida conmutada 2 activa (función según parametrización ajustada). Por defecto: entrada con la función «Teach In» Entrada o salida conmutada 3 activa (función según parametrización ajustada). Por defecto: entrada conmutada con la función «Activación puerta de lectura» Leuze electronic BCL 608i... -
Página 15: Indicadores Led
• No se pueden leer códigos de barras LED NET Apagado No hay tensión de alimentación • No se puede establecer comunicación • Protocolo Ethernet no habilitado Parpadeo verde Inicialización • del equipo, establecimiento de la comunicación Leuze electronic BCL 608i... -
Página 16: Elementos De Uso
Para el montaje se debe desenroscar la tapa de la interfaz de servicio. Enroscar luego el ele- mento tubular en la conexión USB del equipo, insertar la memoria USB en la conexión y cerrar la caja de conectores con la tapa para garantizar el índice de protección IP 65. Leuze electronic BCL 608i... -
Página 17: Funciones
El display en varios idiomas y dotado de teclas sirve para manejar el equipo y para la visualización. Además, dos LEDs aportan información visualmente sobre el estado operativo en que se encuentra el equipo. Leuze electronic BCL 608i... -
Página 18: Autoreflact
Encontrará un reflector adecuado en los accesorios, más reflectores disponibles a pedido. Figura 4.2: Disposición del reflector para autoReflAct La función autoReflAct simula una barrera optoelectrónica con el haz de exploración, con lo que permite la activación sin sensores adicionales. Leuze electronic BCL 608i... -
Página 19: Autoconfig
El Profibus Controller (PLC) administra y parametriza exclusivamente los ajustes del equipo para la operación del equipo en Profibus. ¡Aquí deben realizarse modificaciones permanentes! Informaciones más detalladas al respecto, vea capítulo 10 «Puesta en marcha - Configuración». Leuze electronic BCL 608i... -
Página 20: Sistemas De Lectura
La altura del campo de lectura (y la longitud de la línea de exploración útil para la evaluación) depende de la distancia de lectura, en razón del ángulo de apertura del espejo osci- lante. Leuze electronic BCL 608i... -
Página 21: Lectura Omnidireccional
Leuze electronic BCL 608i... - Página 22 Con este fin se interconectan un maestro multiScan y uno o varios esclavos multiScan a través de Ethernet/PROFINET. Figura 5.4: Disposición de los escáneres en la función multiScan ¡La función multiScan para Ethernet/PROFINET se puede aplicar entre un mínimo de 2 y un máximo de 32 equipos! Leuze electronic BCL 608i...
-
Página 23: Montaje
Las reflexiones totales se producen siempre que la luz láser del lector de códigos de barras incide sobre la superficie del código directamente a 90°. ¡La luz reflejada por el código de barras en línea recta puede sobreexcitar el lector de códigos de barras y causar que no se lean todos los códigos! Leuze electronic BCL 608i... -
Página 24: Evitar La Reflexión Total - Escáner Con Espejo Oscilante
La alineación óptima del equipo se consigue cuando la línea de exploración barre las barras del código casi con un ángulo recto (90°). Deben tenerse en cuenta los posibles ángulos de lectura que pueden darse entre la línea de exploración y el código de barras (vea figura 6.3). Leuze electronic BCL 608i... -
Página 25: Montaje De La Memoria De Parámetros Externa
Desinstale el equipo averiado Elimine la memoria de parámetros externa del equipo averiado desenroscando la cubierta de protección. Monte la memoria de parámetros externa en el nuevo equipo. Instale el nuevo equipo y póngalo en funcionamiento. Leuze electronic BCL 608i... - Página 26 Es importante que seleccione aquí en todos los casos Cancel, ya que de lo contrario se perderá la configuración en la memoria de parámetros externa. La configuración se extrae ahora de la memoria de parámetros externa y el equipo podrá utilizarse inme- diatamente sin tener que configurar nada más. Leuze electronic BCL 608i...
-
Página 27: Conexión Eléctrica
Una conexión USB sirve como interfaz de SERVICE. Service, hembrilla USB del tipo A SW In/Out, hembrilla M12 (codificación A) Bus Out, hembrilla M12 (codificación D) Host/Bus in, hembrilla M12 (codificación D) PWR, conector M12 (codificación A) Figura 7.1: Conexiones del equipo Leuze electronic BCL 608i... -
Página 28: Pwr - Alimentación De Tensión Y Entrada/Salida Conmutada 3 Y 4
Con las entradas se pueden activar distintas funciones internas del equipo (decodificación, autoConfig, etc.). Las salidas sirven para indicar el estado del equipo y para llevar a cabo funciones externas indepen- dientemente del control de nivel superior. Leuze electronic BCL 608i... - Página 29 Esquema de conexiones salida conmutada SWIO_3/SWIO_4 AVISO ¡Cada salida conmutada parametrizada esta protegida contra cortocircuitos! ¡Someta a la respectiva salida conmutada del equipo en el funcionamiento normal como máximo a una carga de 60 mA con +10 … +30 V CC! Leuze electronic BCL 608i...
-
Página 30: Service - Interfaz Usb (Tipo A)
USB una memoria de parámetros certificada por Leuze electronic GmbH + Co. en forma de stick de memoria USB. Con este stick de memoria también queda garantizado el índice de protección IP 65. -
Página 31: Nombre Observación
Ejemplo: Si la salida invertida del sensor está en el pin 2, y al mismo tiempo está parametrizado el pin 2 del lector de códigos de barras como salida (y no como entrada), la salida conmu- tada funcionará mal. AVISO ¡La máxima corriente de entrada no debe sobrepasar 8 mA! Leuze electronic BCL 608i... -
Página 32: Host / Bus In
Transmit Data + Receive Data + Transmit Data - Receive Data - Rosca Tierra funcional (carcasa) Para la conexión host del equipo utilice preferentemente los cables preconfeccionados «KB ET - … - SA-RJ45» (vea tabla 16.3). Leuze electronic BCL 608i... -
Página 33: Bus Out
Ethernet. El uso de esta interfaz reduce drásticamente el empleo de cables, ya que sólo el primer BCL 608i requiere una conexión directa al switch, a través del cual se comunica con el host. Todos los demás BCL 608i se conectan en serie al primer BCL 608i (vea figura 7.13). Figura 7.11: Hembrilla M12 (codificación D) Tabla 7.5:... -
Página 34: Topologías Ethernet
Ethernet, se dispone de diferentes variantes del BCL 600i. El BCL 608i está concebido como equipo Ethernet (según IEEE 802.3) con una tasa de baudios estándar de 10/100 Mbit. A cada equipo se le asigna una MAC-ID fija por parte del fabricante que no se puede modificar. -
Página 35: Cableado Ethernet
PROFINET-IO RT 100 m Blindaje indispensable Red desde el primer PROFINET-IO RT La longitud de segmento Blindaje indispensable BCL hasta el último máxima no debe rebasar los 100 m en 100Base-TX Twisted Pair (min. Cat. 5) Leuze electronic BCL 608i... - Página 36 Conexión eléctrica Conexión Interfaz Máx. longitud de cable Blindaje BCL – fuente de 30 m No necesario alimentación Entrada conmutada 10 m No necesario Salida conmutada 10 m No necesario Leuze electronic BCL 608i...
-
Página 37: Descripción De Los Menús
Tabla decodificador En el submenú Tabla decodificador se pueden guardar 4 definiciones de tipo de código distintas. Los códigos de barras leídos deben corresponder a una de las definiciones guardadas aquí para que puedan ser decodificadas. Leuze electronic BCL 608i... -
Página 38: Submenú Tabla Decodificadores
Transm. del dígito de Estándar Estándar control No estándar Indica si el dígito de control se transmite. Estándar también signi- fica que la transmisión se corresponde al estándar previsto para el tipo de código correspondiente. Leuze electronic BCL 608i... - Página 39 4 Número de 0 hasta 64 caracteres dígitos 5 Seguridad de lectura Valor desde 2 a 100 Método de dígito de Como decodificador 1 Estándar control Transm. del dígito de Como decodificador 1 Estándar control Leuze electronic BCL 608i...
-
Página 40: Swio Digital
Función No es función BCL600i P. lect. arran- P. lect. arranque/stop que/stop Puerta lect. stop Puerta lect. arranque Reprogr. código ref. Autoconfig inicio/stop La función aquí ajustada se ejecuta con la activación de la entrada conmutada. Leuze electronic BCL 608i... - Página 41 Retardo de señal Valor desde 0 a 65535 Duración de impulso Valor desde 0 a 65535 Func. activación 2 Vea Entrada/salida conmutada 1 Result. lectura válido Func. desactiv. 2 Vea Entrada/salida conmutada 1 Inicio puerta lectura Leuze electronic BCL 608i...
- Página 42 Valor desde 0 a 65535 Func. activación 4 Vea Entrada/salida conmutada 1 Resultado de lectura no válido Func. desactiv. 4 Vea Entrada/salida conmutada 1 Inicio puerta lectura Ethernet En el submenú Ethernet/IP se configuran las interfaces de comunicación del equipo. Leuze electronic BCL 608i...
-
Página 43: Submenú Ethernet
El número de puerto se puede ajustar en cualquier 10000 puerto valor entre 0 y 65535. Puerto local en el que el equipo recibe como servidor TCP peticiones de conexión de una aplicación cliente (sistema host). Leuze electronic BCL 608i... -
Página 44: Menú De Selección De Idioma
Menú Servicio Diagnóstico Este punto de menú sirve exclusivamente para trabajos de servicio por Leuze electronic. Mensajes de estado Este punto de menú sirve exclusivamente para trabajos de servicio por Leuze electronic. - Página 45 Aparece la siguiente representación del display: RC13xxzzzzzz RC13 Significa que el Código de Referencia núm. 1 se guarda en la RAM. Esto siempre se emite Tipo de código definido (vea autoconfiguración) Información del código definido (1 … 63 caracteres) Leuze electronic BCL 608i...
-
Página 46: Operación
Pulse la tecla de confirmación para ir al menú. El LED PWR se enciende en rojo, ahora puede ajustar distintos parámetros en el display. Pulse dos veces la tecla Escape para regresar al menú principal. Leuze electronic BCL 608i... -
Página 47: Puesta En Marcha - Leuze Electronic Webconfig Tool
Si la instalación del driver USB ha sido satisfactoria, en el escritorio aparecerá automáticamente un icono. Para comprobar: Cuando se ha dado de alta el USB, en el administrador de dispositivos de Windows aparece en la clase de dispositivos «Adaptadores de la red» un dispositivo «Leuze electronic, USB Remote NDIS Network Device». -
Página 48: Iniciar La Herramienta Webconfig
Puesta en marcha – Leuze electronic webConfig Tool Iniciar la herramienta webConfig Para iniciar la herramienta webConfig pinche el icono que hay en el escritorio del PC. Asegúrese de que el equipo está conectado con el PC a través de la interfaz USB y de que hay tensión eléctrica. -
Página 49: Vista General Del Módulo En El Menú De Configuración
Puesta en marcha – Leuze electronic webConfig Tool Vista general del módulo en el menú de configuración Los parámetros ajustables del equipo están reunidos en el menú de configuración en módulos. Figura 9.2: Vista general de los módulos en la herramienta webConfig La herramienta webConfig está... -
Página 50: Puesta En Marcha - Configuración
Sólo la herramienta webConfig ofrece el acceso a todas las posibilidades de ajuste del equipo. Para utilizar la herramienta webConfig, deberá establecer una conexión USB entre el equipo y un PC u orde- nador portátil. Indicaciones sobre el uso, vea capítulo 9 «Puesta en marcha – Leuze electronic webConfig Tool». A través del display El display ofrece posibilidades de configuración básicas para el equipo. -
Página 51: 1Ajuste Manual De La Dirección Ip
El equipo responde a los comandos Ping. Un test sencillo para saber si la asignación de la dirección se ha realizado con éxito consiste en introducir la dirección IP configurada anterior- mente en un comando Ping (por ej. ping 192.168.60.101 en la ventana de la línea de comandos bajo Windows). Leuze electronic BCL 608i... -
Página 52: 3Address Link Label
En el modo TCP cliente, el equipo establece de forma activa la conexión con el sistema host de nivel supe- rior (PC / PLC como servidor). El equipo requiere la entrada del usuario de la dirección IP del servidor Leuze electronic BCL 608i... -
Página 53: 6Udp
Seleccione en el menú de parámetros el punto de menú Ethernet. Pulse la tecla de confirmación para ir al menú. Seleccione el punto de menú Comunicación host. Pulse la tecla de confirmación para ir al menú. Leuze electronic BCL 608i... -
Página 54: Otros Ajustes
• Ajuste de hasta 3 criterios de ordenación distintos. Ordenación según datos físicos y el contenido de los códigos de barras leídos. • Formateo de la salida de datos para el HOST. • Formateo de la salida de datos para el display. Leuze electronic BCL 608i... -
Página 55: 2Control De La Decodificación
Configure las salidas conectadas conforme a sus demandas, ajustando en primer lugar el Modo E/S en Salida y configure seguidamente las propiedades de conmutación. En webConfig: Configuración -> Equipo -> Entradas/salidas conmutadas O alternativamente en el display: Parámetros -> SWIO digital -> Entrada/salida 1-4 Leuze electronic BCL 608i... -
Página 56: Transmisión De Los Datos De Configuración
El equipo guarda una copia de la configuración actual en la memoria de parámetros externa. Esta copia se actualiza de inmediato en caso de modificaciones en la configuración realizadas a través del display o mediante comandos online desde un sistema host de nivel superior (PC/PLC). Leuze electronic BCL 608i... -
Página 57: Comandos Online
Parámetro Ninguno Confirmación BCL 608i SM 102 V 1.3.8 2014-12-15 En la primera línea se indica el tipo del equipo, seguido por el número de versión del equipo y la fecha de la versión. (Los datos que se indiquen real- mente pueden diferir de los que aquí... - Página 58 Parámetro Activa autoConfig Desecha el último código reconocido Desactiva autoConfig y guarda los datos decodificados en el juego de parámetros actual Leuze electronic BCL 608i...
-
Página 59: Descripción
Los tiempos de las pausas se han escalo- nado de forma que se puede distinguirlos a simple vista. Parámetro Inicia el modo de ajuste. Termina el modo de ajuste. Leuze electronic BCL 608i... - Página 60 Entrada = RS130678654331 (Código 1 (1), sólo RAM (3), UPC (06), información del código) Teach-In del código de referencia Comando Descripción Este comando permite que se defina rápidamente un código de referencia reconociendo una etiqueta ejemplar. Leuze electronic BCL 608i...
- Página 61 Este comando lee el código de referencia definido en el equipo. Sin parámetros se emiten todos los códigos definidos. Parámetro <Número del código de referencia> 1 … 2 Rango de valores del código de referencia 1 a 2 Leuze electronic BCL 608i...
-
Página 62: Comandos Online Para Controlar El Sistema
A continuación de la desactivación se emite el resultado de la lectura. Como la puerta de lectura ha sido desactivada manualmente, y por consiguiente no se ha cumplido ningún criterio «Good Read», se emite un «No Read». Parámetro Ninguno Confirmación Ninguno Leuze electronic BCL 608i... -
Página 63: Comandos Online Para Las Operaciones Con El Juego De Parámetros
Copiar los parámetros estándar a la memoria permanente y a la memoria de trabajo Confirmación PS=<aa> <aa> Estado respuesta, Unidad [sin dimensiones] Error sintaxis Longitud no admisible del comando Reservado Reservado Reservado Combinación no admisible, tipo fuente - tipo destino Leuze electronic BCL 608i... - Página 64 Con cuatro dígitos, Unidad [sin dimensiones] <Longitud de Longitud de los datos de parámetros a transmitir datos> bbbb Con cuatro dígitos, Unidad [longitud en bytes] <BCC> La suma de control calcula como se indica en tipo BCC Leuze electronic BCL 608i...
- Página 65 Se ha solicitado una cantidad de datos no admisible Los datos solicitados ya no entran en el búfer de emisión Valor de dirección no válido Acceso de lectura detrás del final del conjunto de datos Tipo de conjunto de datos QPF no admisible Leuze electronic BCL 608i...
- Página 66 Emisión de las diferencias entre el juego de parámetros guar- dado en la memoria permanente y el juego de parámetros de tra- bajo guardado en la memoria volátil Leuze electronic BCL 608i...
- Página 67 Con este comando se pueden procesar los dos primeros juegos de parámetros (en la memoria permanente y en la volátil). Para que la transmisión de los parámetros sea segura se puede utilizar una suma de control. Leuze electronic BCL 608i...
- Página 68 Valor del parámetro -bb- memorizado en esta dirección. Los conjuntos de datos de parámetros se convierten del formato HEX a un formato ASCII de 2 bytes para la transmisión. <BCC> La suma de control calcula como se indica en el tipo BCC. Leuze electronic BCL 608i...
- Página 69 Se ha recibido una suma de control no válida Longitud de datos no admisible Datos no válidos (violados los límites de parámetros) Dirección de inicio no válida Juego de parámetros no válido Tipo de juego de parámetros no válido Leuze electronic BCL 608i...
-
Página 70: Cuidados, Mantenimiento Y Eliminación
Para limpiar los equipos, no use productos de limpieza agresivos tales como disolventes o acetonas. 12.2 Mantenimiento 12.3 Eliminación de residuos Al eliminar los residuos, observe las disposiciones vigentes a nivel nacional para componentes electrónicos. Leuze electronic BCL 608i... -
Página 71: Diagnosis Y Eliminación De Errores
• Aislar influencias electromagnéticas al evitar tender los cables de manera para- lela a cables de corriente fuerte • Expansión de red total rebasada • Revisar la máx. expansión de red en función de las máx. longitudes de los cables Leuze electronic BCL 608i... -
Página 72: Servicio Y Soporte
De lunes a viernes de 8.00 a 17.00h (UTC +1) E-mail: service.identify@leuze.de Dirección de retorno para reparaciones: Servicecenter Leuze electronic GmbH + Co. KG In der Braike 1 D-73277 Owen / Germany 14.1 ¿Qué hacer en caso de asistencia? Utilizar este capítulo como plantilla de copia en caso de asistencia. -
Página 73: Datos Técnicos
2000 lx (en el código de barras) Cantidad de códigos de barras por exploración Tabla 15.3: Interfaz Tipo de interfaz Tipo de interfaz 2x Ethernet en 2x M12 (D) Protocolos Protocolo Ethernet TCP/IP (cliente/servidor) / UDP Velocidad de transmisión 10/100 MBaud Leuze electronic BCL 608i... -
Página 74: 2Escáner Con Espejo Oscilante
Esto es un dispositivo de la clase A. Este dispositivo puede provocar interferencias en zonas residenciales; en tal caso, el explotador puede solicitar la implantación de medidas adecuadas. 15.1.2 Escáner con espejo oscilante Datos técnicos como los del escáner lineal, pero con las siguientes diferencias: Leuze electronic BCL 608i... - Página 75 15.4 «Curvas del campo de lectura/ datos ópticos» Tabla 15.9: Sistema eléctrico Consumo de potencia Máx. 14 W Tabla 15.10: Mecánica Peso 1,5 kg Dimensiones (A x A x P) 84 x 173 x 147 mm Leuze electronic BCL 608i...
-
Página 76: Dibujos Acotados
Datos técnicos 15.2 Dibujos acotados Eje óptico M4, 7 mm de profundidad M4, 6 mm de profundidad Figura 15.1: Dibujo acotado del escáner lineal Leuze electronic BCL 608i... - Página 77 Datos técnicos Eje óptico Rango de oscilación óptica Ángulo de apertura M4, 7 mm de profundidad M4, 6 mm de profundidad Figura 15.2: Dibujo acotado del escáner con espejo oscilante Leuze electronic BCL 608i...
-
Página 78: Dibujos Acotados De Los Accesorios
Figura 15.3: Pieza de fijación BT 56 Soporte con giro de 360° Articulación ITEM, ajustable a ±90° Tornillo cilíndrico M8x16, arandela dentada M8, tuerca corredera M8, conector para perfil ITEM (2x) Figura 15.4: Pieza de fijación BT 59 Leuze electronic BCL 608i... -
Página 79: Curvas Del Campo De Lectura/Datos Ópticos
La posición cero de la distancia de lectura se refiere siempre al lado frontal de la carcasa por donde sale el haz y se representa para las dos formas constructivas de la carcasa del equipo (vea figura 15.6). Leuze electronic BCL 608i... - Página 80 Figura 15.6: Posición cero de la distancia de lectura Condiciones para leer las curvas del campo de lectura Tabla 15.11: Condiciones para la lectura Tipo del código de barras 2/5 Interleaved Ratio 1:2,5 Especificación ANSI Clase A Índice de lectura > 75% Leuze electronic BCL 608i...
-
Página 81: Datos Técnicos
Módulo = 0,3 mm: 400 mm - 800 mm (400 mm de profundidad de campo) Módulo = 0,35 mm: 400 mm - 900 mm (500 mm de profundidad de campo) Figura 15.8: Curva lateral del campo de lectura Medium Density para escáner con espejo oscilante Leuze electronic BCL 608i... -
Página 82: 2Óptica Low Density (F)
Módulo = 0,35 mm: 500 mm - 1200 mm (700 mm de profundidad de campo) Módulo = 0,5 mm: 450 mm - 1450 mm (1000 mm de profundidad de campo) Figura 15.9: Curva del campo de lectura Low Density para escáner lineal Leuze electronic BCL 608i... - Página 83 Módulo = 0,35 mm: 500 mm - 1200 mm (700 mm de profundidad de campo) Módulo = 0,5 mm: 450 mm - 1450 mm (1000 mm de profundidad de campo) Figura 15.10:Curva lateral del campo de lectura Low Density para escáner con espejo oscilante Leuze electronic BCL 608i...
-
Página 84: Indicaciones De Pedido Y Accesorios
1: frontal Encontrará una lista con todos los tipos de equipo disponibles en el sitio web de Leuze electronic: www.leuze.com. 16.2 Sinopsis de los tipos Tabla 16.2: Códigos del BCL 608i Código Denominación del artículo Descripción 50126969 BCL 608i SM 102 Escáner lineal, salida frontal del haz, Medium... -
Página 85: Conectores
Conector M12 para SW IN/OUT Cables USB 50107726 KB USB-Service Cable de servicio USB Memoria de parámetros externa 50108833 Set de memoria USB Memoria de parámetros USB externa Piezas de fijación 50027375 BT 56 Pieza de fijación para varilla Leuze electronic BCL 608i... -
Página 86: Declaración De Conformidad Ce
El lector de código de barras de la serie BCL 600 ha sido desarrollado y fabricado observando las normas y directivas europeas vigentes. El fabricante del producto, Leuze electronic GmbH + Co. KG en D-73277 Owen, posee un sistema de aseguramiento de calidad certificado según ISO 9001. -
Página 87: Apéndice
Fin bloque de transmisión de datos CANCEL No válido END OF MEDIUM Fin del registro SUBSTITUTE Sustitución ESCAPE Conmutación FILE SEPARATOR Carácter separador de grupo principal GROUP SEPARATOR Carácter separador de grupo RECORD SEPARATOR Carácter separador de subgrupo Leuze electronic BCL 608i... - Página 88 Número Número Número Número Número Número Número Número COLON Dos puntos SEMI-COLON Punto y coma < LESS THEN Menor que EQUALS Igual que > GREATER THEN Mayor que QUESTION MARK Signo de interrogación COMMERCIAL AT Arroba Leuze electronic BCL 608i...
- Página 89 Letra mayúscula Letra mayúscula Letra mayúscula OPENING BRACKET Abrir corchetes REVERSE SLANT Barra oblicua a la izquierda CLOSING BRACKET Cerrar corchetes CIRCUMFLEX Acento circunflejo UNDERSCORE Guión bajo ‘ GRAVE ACCENT Acento grave Letra minúscula Letra minúscula Leuze electronic BCL 608i...
- Página 90 Letra minúscula Letra minúscula Letra minúscula Letra minúscula Letra minúscula Letra minúscula Letra minúscula Letra minúscula Letra minúscula Letra minúscula OPENING BRACE Abrir abrazadera VERTICAL LINE Línea vertical CLOSING BRACE Cerrar abrazadera TILDE Tilde DELETE (RUBOUT) Borrar Leuze electronic BCL 608i...
-
Página 91: Patrones De Códigos De Barras
Figura 18.2: Tipo de código 02: Code 39 Figura 18.3: Tipo de código 06: UPC-A Figura 18.4: Tipo de código 07: EAN 8 Figura 18.5: Tipo de código 08: EAN 128 Figura 18.6: Tipo de código 10: EAN 13 Add-on Leuze electronic BCL 608i... -
Página 92: 2Módulo 0,5
Figura 18.8: Code 128 18.2.2 Módulo 0,5 Figura 18.9: Tipo de código 01: Interleaved 2 of 5 Figura 18.10:Tipo de código 02: Code 39 Figura 18.11:Tipo de código 06: UPC-A Figura 18.12:Tipo de código 07: EAN 8 Leuze electronic BCL 608i... - Página 93 Apéndice Figura 18.13:Tipo de código 08: EAN 128 Figura 18.14:Tipo de código 10: EAN 13 Add-on Figura 18.15:Tipo de código 11: Codabar Figura 18.16:Code 128 Leuze electronic BCL 608i...
