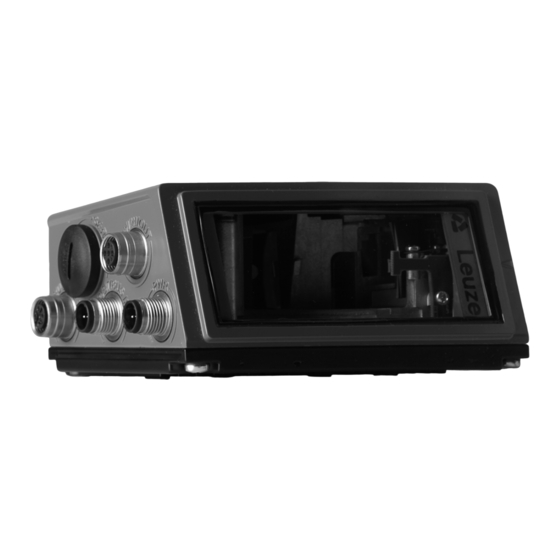

Página 1 Lector de códigos de barras D E S C R I P C I Ó N T É C N I C A...
Página 2 © 2013 Leuze electronic GmbH + Co. KG In der Braike 1 D-73277 Owen / Germany Phone: +49 7021 573-0 Fax: +49 7021 573-199 http://www.leuze.com info@leuze.de Leuze electronic 548i...
Página 3 548i Los menús principales BCL548i SF 102 Menú principal Informaciones del Leuze electronic equipo GmbH & Co. KG Informaciones sobre SW: V 1.8.0 HW:3 • Modelo de equipo SN: 1009A009815 001 • Versión de software • Estado del hardware IO1 IO2 Menú...
Página 4: Tabla De Contenido
Calefacción ............34 Leuze electronic...
Página 5 Óptica Ultra Low Density (L): BCL 548i OL 100 H....... 68 548i Leuze electronic...
Página 6 Operación............107 Leuze electronic...
Página 7 Módulo 14 – Resultado de lectura encadenado ....... 148 548i Leuze electronic...
Página 8 10.14.1 Módulo 80 – Ordenación ..........192 Leuze electronic...
Página 9 Datos técnicos cable de conexión PROFINET-IO M12 KB ET… ....232 13.9.4 Denominaciones de pedido cable de conexión PROFINET-IO M12 KB ET… ..233 548i Leuze electronic...
Página 10 Módulo 0,5 ............241 Leuze electronic...
Página 11 Curva del campo de lectura «Ultra Low Density» para escáner con espejo oscilante..57 Figura 5.17: Curva lateral del campo de lectura «Ultra Low Density» para escáner con espejo oscilante..57 Figura 5.18: Curva del campo de lectura «High Density» para escáner lineal con calefacción (sin espejo deflector)..................... 58 548i Leuze electronic...
Página 12: Índice De Ilustraciones Y Tablas
Esquema de conexiones salida conmutada SWIO_3/SWIO_4 ........81 Figura 7.5: Asignación de pines de la interfaz USB para SERVICE ........... 82 Figura 7.6: Ocupación de pines SW IN/OUT ..................83 Figura 7.7: Esquema de conexiones entrada conmutada SWIO_1 y SWIO_2 ........83 Leuze electronic 548i...
Página 13 Los datos de entrada del módulo 35 ................156 Tabla 10.23: Los datos de entrada del módulo 36 ................157 Tabla 10.24: Los datos de entrada del módulo 37 ................157 Tabla 10.25: Los datos de entrada del módulo 38 ................158 548i Leuze electronic...
Página 14 Datos de entrada módulo 92 – AutoControl..............201 Tabla 10.60: Parámetros del equipo para ejemplo de configuración 2 ..........204 Tabla 12.1: Mensajes de alarma y diagnosis de BCL 548 ............. 225 Tabla 12.2: Categorías de error del BCL 548 ................225 Leuze electronic 548i...
Página 15 Tabla 13.8: Cable de conexión al bus para el BCL 548 ..............233 Figura 15.1: Patrones de etiquetas con códigos de barras (módulo 0,3).......... 240 Figura 15.2: Patrones de etiquetas con códigos de barras (módulo 0,5).......... 241 548i Leuze electronic...
Página 16: Generalidades
Encontrará la declaración de conformidad de los equipos en el anexo de este manual, en la página 235. El fabricante del producto, Leuze electronic GmbH & Co. KG en D-73277 Owen, posee un sistema de aseguramiento de calidad certificado según ISO 9001.
Página 17: Indicaciones De Seguridad
• En la técnica de almacenamiento y manutención, particularmente para identificar objetos en tramos de transporte rápido • Técnica de transporte de paletas • Sector automovilístico • Tareas de lectura omnidireccional 548i Leuze electronic...
Página 18: Trabajar Conscientes De La Seguridad
PRECAUCIÓN: ¡Si se usan otros dispositivos de ajuste, o se aplican otros procedi- mientos distintos a los aquí descritos, se podrán producir exposiciones peligrosas a la radiación! Leuze electronic 548i...
Página 19: Colocación De Los Adhesivos Con Indicaciones De Aviso En El Bcl 548
En caso de que las señales sean tapadas debido a la posición del BCL 548i, enton- ces ponga las placas cerca al BCL 548i, de tal forma que al leer las indicaciones no se pueda ver la trayectoria del láser. 548i Leuze electronic...
Página 20: Puesta En Marcha Ráp./Prin. De Funcionamiento
• La distancia de lectura quede en la zona central del campo de lectura. • Las etiquetas con los códigos de barras tengan una impresión de buena calidad y un buen contraste. • No use etiquetas brillantes. • No haya irradiación solar directa. Leuze electronic 548i...
Página 21: Conexión Eléctrica Bcl 548
BCL 548i, puede tener lugar directamente a través de la hembrilla BUS OUT. Con ello, se pueden dar además de la clásica «topología de estrella» también una «topología lineal». 548i Leuze electronic...
Página 22: Arranque Del Equipo
BCL 548i, así como la definición de los bits de control y de estado.  Instale el archivo GSD correspondiente al BCL 548i en el administrador de PROFINET-IO de su dispositivo de control. Leuze electronic 548i...
Página 23: Configuración
• Asignación de las direcciones IP configuradas en HW-Config a los dispositivos IO • Establecimiento de la conexión entre IO Controller y los dispositivos IO configurados • Intercambio de datos cíclico ¡Nota! ¡En ese momento no se puede acceder a las «estaciones no bautizadas»! 548i Leuze electronic...
Página 24: Definición Del Nombre Del Equipo - Bautizo Del Equipo
MAC que se indican. Encontrará la dirección MAC del escáner de códigos de barras en su placa de característi- cas. Figura 3.3: Asignar los nombres de los equipos a los dispositivos IO configurados Leuze electronic 548i...
Página 25: Comprobar El Nombre Del Equipo
 Una vez concluida la fase de configuración, compruebe otra vez los respectivos «nom- bres de los equipos» que se hayan asignado. Asegúrese de que todos los nombres sean únicos (es decir, que no se repita ningún nombre) y de que todas las estaciones estén dentro de la misma subred. 548i Leuze electronic...
Página 26: Otros Ajustes
De forma alternativa, para activar la lectura también se puede conectar en la hembrilla SW IN/OUT una barrera fotoeléctrica o una señal de conmutación de 24VCC. No obstante, para hacer esto deberá configurar debidamente la entrada conmutada (vea el capítulo 7.2.3 «SW IN/OUT - Entrada/salida conmutada»). Leuze electronic 548i...
Página 27: Descripción Del Equipo
Las interfaces integradas en las distintas variantes de equipo (RS 232, RS 485 y RS 422) y sistemas de bus de campo (PROFIBUS DP, PROFINET-IO y Ethernet) de los lectores de códigos de barras de la serie BCL 500i ofrecen un enlace óptimo con el sistema host de nivel superior. 548i Leuze electronic...
Página 28: Distintivos De Los Lectores De Códigos De Barras De La Serie Bcl 500
Gracias al concepto plug & play se logra una cómoda interconexión en la red y una puesta en marcha muy sencilla conectando directamente el bus de campo respectivo, y toda la parametrización se lleva a cabo sin software adicional. Leuze electronic 548i...
Página 29: Figura 4.2: Posible Alineación Del Código De Barras
BCL 548i o equipos externos tales como un PLC. Los mensajes del sistema, de aviso y de errores proporcionan soporte en la configuración/ búsqueda de errores durante la puesta en marcha y los procesos de lectura. 548i Leuze electronic...
Página 30: Figura 4.3: Estructura Del Equipo
Ventana de lectura Interfaz USB Técnica de conexión Fijación de cola de milano y 4 roscas de sujeción Display, LEDs y teclas Fijación de cola de milano y 2 roscas de sujeción Figura 4.3: Estructura del equipo Leuze electronic 548i...
Página 31: Técnicas De Lectura
• Cuando las barras del código tienen una longitud muy corta. • Cuando el código de tipo escalera está girado con respecto a la posición vertical (ángulo tilt). • Cuando las distancias de lectura son grandes. Figura 4.4: Principio de barrido del escáner lineal 548i Leuze electronic...
Página 32: Escáner Lineal Con Espejo Oscilante
• Cuando se gira el código de barras con respecto a la posición horizontal. • Cuando las distancias de lectura son grandes. • Cuando se tiene que cubrir una gran área de lectura (ventana de lectura). Figura 4.5: Principio de barrido del escáner lineal con suplemento de espejo oscilante Leuze electronic 548i...
Página 33: Lectura Omnidireccional
> longitud del código, se requieren lectores de códigos de barras con tecnología de fragmentos de códigos (CRT) integrada. Figura 4.6: Configuración esquemática para la lectura omnidireccional 548i Leuze electronic...
Página 34: Sistemas De Bus De Campo
• Comunicación PROFINET-IO RT (Real Time) • Conexiones Fast Ethernet estándar(100 Mbit/s) (tecnología M12) • Switch Ethernet integrado/ 2 puertos Ethernet • PROFINET-IO Conformance Class B (CC-B) • Soporte I&M: I&M 0-4 • Diagnosis/alarmas Obtendrá más detalles en el capítulo 10. Leuze electronic 548i...
Página 35: Tabla 4.1
Record básico I&M0 El BCL 548i admite para la comunicación más protocolos y servicios: • TCP / IP (cliente/servidor) • UDP • DCP • ARP • PING Encontrará más indicaciones sobre la puesta en marcha en el capítulo 10. 548i Leuze electronic...
Página 36: Profinet-Io - Topología De Estrella
«Paso 5 – Definir el nombre del equipo - Bautizo del equipo» en la página 121. La longitud máxima de un segmento (conexión del hub con el último participante) está limi- tado a 100m. Leuze electronic 548i...
Página 37: Calefacción
USB e insértela en la conexión USB del BCL 548i. Seguidamente tome la caja de conectores de la memoria USB y enrósquela encima de la memoria USB insertada sobre la interfaz de servicio para volver a cerrarla y garantizar el índice de protección IP 65. 548i Leuze electronic...
Página 38: Autoreflact
(comando de display), a través de la herramienta webConfig, por medio de comandos online o del PROFINET-IO. El BCL 548i puede comparar los códigos de barras leídos con uno y/o ambos códigos de referencia y ejecutar funciones configurables por el usuario en función del resultado de comparación. Leuze electronic 548i...
Página 39: Autoconfig
El PROFINET-IO Controller (PLC) administra y parametriza exclusivamente los ajustes del equipo en la operación del BCL 548i en el PROFINET-IO. ¡Aquí deben realizarse modificaciones permanentes! Encontrará información más detallada en el capítulo 10 «Puesta en marcha y configuración» en la página 116. 548i Leuze electronic...
Página 40: Datos Técnicos
Datos eléctricos Tipo de interfaz 2x PROFINET-IO en 2x M12 (D) Protocolos PROFINET-IO RT-comunicación TCP/IP (cliente/ servidor) / UDP Vel. de transmisión 10/100MBaud Tabla 5.1: Datos técnicos del escáner lineal BCL 548 sin calefacción Leuze electronic 548i...
Página 41: Tabla 5.1
En aplicaciones UL está permitido el uso exclusivamente en circuitos de Class 2 según NEC (National Electric Code). Los lectores de códigos de barras BCL 548i están diseñados con la clase de seguridad III para la alimentación con PELV (Protective Extra Low Voltage: pequeña tensión de protec- ción con separación segura). 548i Leuze electronic...
Página 42: Escáner Con Espejo Oscilante
Datos eléctricos Absorción de potencia Máx. 11W Datos mecánicos Peso 1,4kg Dimensiones (A x A x P) 84 x 173 x 147mm Tabla 5.3: Datos técnicos del escáner con espejo deflector BCL 548 sin calefacción Leuze electronic 548i...
Página 43: Variantes De Lectores De Códigos De Barras Con Calefacción
3°C a una temperatura interior inferior a 22°C, se vuelve a conectar. Conexión eléctrica Los conductores del cable de conexión para la alimentación de tensión debe ser de 0,75mm² como mínimo. ¡Cuidado! La alimentación de tensión no se debe pasar en bucle desde un equipo al siguiente. 548i Leuze electronic...
Página 44: Escáner Lineal Con Calefacción
No se puede usar un cable preconfeccionado estándar M12 (sección insuficiente del cable) Datos ambientales Rango de temperatura de -35°C … +40°C trabajo Rango de temperatura de -20°C … +70°C almacenamiento Tabla 5.4: Datos técnicos del escáner linealBCL 548 con calefacción Leuze electronic 548i...
Página 45: Escáner Con Espejo Oscilante Con Calefacción
No se puede usar un cable preconfeccionado estándar M12 (sección insuficiente del cable) Datos ambientales Rango de temperatura de -35°C … +40°C trabajo Rango de temperatura de -20°C … +70°C almacenamiento Tabla 5.5: Datos técnicos del escáner con espejo oscilante BCL 548 con calefacción 548i Leuze electronic...
Página 46: Escáner Lineal Con Espejo Deflector Y Calefacción
No se puede usar un cable preconfeccionado estándar M12 (sección insuficiente del cable) Datos ambientales Rango de temperatura de -35°C … +40°C trabajo Rango de temperatura de -20°C … +70°C almacenamiento Tabla 5.6: Datos técnicos del escáner con espejo deflector BCL 548 con calefacción Leuze electronic 548i...
Página 47: Dibujos Acotados
Datos técnicos Dibujos acotados 5.3.1 Escáner lineal con/sin calefacción A – Eje óptico Figura 5.1: Dibujo acotado del escáner lineal BCL 548 S…102 548i Leuze electronic...
Página 48: Escáner Con Espejo Deflector Con/Sin Calefacción
C – Ángulo de apertura El ángulo de apertura está reducido en equipos con calefacción, vea «Curvas del campo de lectura para equipos con calefacción» en la página 58. Figura 5.2: Dibujo acotado del escáner con espejo deflector BCL 548 S…100 Leuze electronic 548i...
Página 49: Escáner Con Espejo Oscilante Con/Sin Calefacción
El rango de oscilación óptico y el ángulo de apertura está reducido en equipos con calefacción, vea «Curvas del campo de lectura para equipos con calefacción» en la página 58. Figura 5.3: Dibujo acotado del escáner con espejo oscilante BCL 548 O…100 548i Leuze electronic...
Página 50: Sinopsis De Los Tipos Bcl 548
Escáner con espejo oscilante 50113203 BCL 548 SL 102 H Escáner lineal, salida frontal del haz, con calefacción 50113192 BCL 548 OL 100 H Escáner con espejo oscilante con calefacción 50113204 Tabla 5.7: Sinopsis de los tipos BCL 548 Leuze electronic 548i...
Página 51: Curvas Del Campo De Lectura/Datos Ópticos
En este sentido, lo más decisivo para el tamaño del campo de lectura es el módulo de un código de barras. ¡Nota! Regla empírica: Cuanto menor es el módulo de un código de barras, menores son la máxima distancia de lectura y el ancho del campo de lectura. 548i Leuze electronic...
Página 52: Curvas Del Campo De Lectura
Posición cero de la distancia de lectura Condiciones para leer las curvas del campo de lectura Tipo del código de barras 2/5 Interleaved Ratio 1:2,5 Especificación ANSI Clase A Índice de lectura > 75% Tabla 5.8: Condiciones para la lectura Leuze electronic 548i...
Página 53: Óptica High Density (N): Bcl 548I Sn 100/102
1000 Distancia de lectura [mm] Figura 5.6: Curva del campo de lectura «High Density» para escáner lineal (con/sin espejo deflector) La curva del campo de lectura rige para las condiciones de lectura nombradas en la tabla 5.8. 548i Leuze electronic...
Página 54: Óptica High Density (N): Bcl 548I On 100
Distancia de lectura [mm] Figura 5.8: Curva lateral del campo de lectura «High Density» para escáner con espejo oscilante Las curvas de los campos de lectura rigen para las condiciones de lectura nombradas en la tabla 5.8. Leuze electronic 548i...
Página 55: Óptica Medium Density (M): Bcl 548I Sm 100/102
Distancia de lectura [mm] Figura 5.9: Curva del campo de lectura «Medium Density» para escáner lineal (con/sin espejo deflector) Las curvas de los campos de lectura rigen para las condiciones de lectura nombradas en la tabla 5.8. 548i Leuze electronic...
Página 56: Óptica Medium Density (M): Bcl 548I Om 100
Distancia de lectura [mm] Figura 5.11: Curva lateral del campo de lectura «Medium Density» para escáner con espejo oscilante Las curvas de los campos de lectura rigen para las condiciones de lectura nombradas en la tabla 5.8. Leuze electronic 548i...
Página 57: Óptica Low Density (F): Bcl 548I Sf 100/102
Distancia de lectura [mm] Figura 5.12: Curva del campo de lectura «Low Density» para escáner lineal (con/sin espejo deflector) Las curvas de los campos de lectura rigen para las condiciones de lectura nombradas en la tabla 5.8. 548i Leuze electronic...
Página 58: Óptica Low Density (F): Bcl 548I Of 100
Distancia de lectura [mm] Figura 5.14: Curva lateral del campo de lectura «Low Density» para escáner con espejo oscilante Las curvas de los campos de lectura rigen para las condiciones de lectura nombradas en la tabla 5.8. Leuze electronic 548i...
Página 59: Óptica Ultra Low Density (L): Bcl 548I Sl 102
Distancia de lectura [mm] Figura 5.15: Curva del campo de lectura «Ultra Low Density» para escáner lineal sin espejo deflector Las curvas de los campos de lectura rigen para las condiciones de lectura nombradas en la tabla 5.8. 548i Leuze electronic...
Página 60: Óptica Ultra Low Density (L): Bcl 548I Ol 100
Distancia de lectura [mm] Figura 5.17: Curva lateral del campo de lectura «Ultra Low Density» para escáner con espejo oscilante Las curvas de los campos de lectura rigen para las condiciones de lectura nombradas en la tabla 5.8. Leuze electronic 548i...
Página 61: Curvas Del Campo De Lectura Para Equipos Con Calefacción
Distancia de lectura [mm] Figura 5.18: Curva del campo de lectura «High Density» para escáner lineal con calefacción (sin espejo deflector) La curva del campo de lectura rige para las condiciones de lectura nombradas en la tabla 5.8. 548i Leuze electronic...
Página 62: Óptica High Density (N): Bcl 548I Sn 100 H
Distancia de lectura [mm] Figura 5.19: Curva del campo de lectura «High Density» para escáner lineal con calefacción (con espejo deflector) La curva del campo de lectura rige para las condiciones de lectura nombradas en la tabla 5.8. Leuze electronic 548i...
Página 63: Óptica High Density (N): Bcl 548I On 100 H
Distancia de lectura [mm] Figura 5.21: Curva lateral del campo de lectura «High Density» para escáner con espejo oscilante con cale- facción Las curvas de los campos de lectura rigen para las condiciones de lectura nombradas en la tabla 5.8. 548i Leuze electronic...
Página 64: Óptica Medium Density (M): Bcl 548I Sm 102 H
Distancia de lectura [mm] Figura 5.22: Curva del campo de lectura «Medium Density» para escáner lineal con calefacción (sin espejo deflector) Las curvas de los campos de lectura rigen para las condiciones de lectura nombradas en la tabla 5.8. Leuze electronic 548i...
Página 65: Óptica Medium Density (M): Bcl 548I Sm 100 H
Distancia de lectura [mm] Figura 5.23: Curva del campo de lectura «Medium Density» para escáner lineal con calefacción (con espejo deflector) Las curvas de los campos de lectura rigen para las condiciones de lectura nombradas en la tabla 5.8. 548i Leuze electronic...
Página 66: Óptica Medium Density (M): Bcl 548I Om 100 H
Distancia de lectura [mm] Figura 5.25: Curva lateral del campo de lectura «Medium Density» para escáner con espejo oscilante con calefacción Las curvas de los campos de lectura rigen para las condiciones de lectura nombradas en la tabla 5.8. Leuze electronic 548i...
Página 67: Óptica Low Density (F): Bcl 548I Sf 102 H
Distancia de lectura [mm] Figura 5.26: Curva del campo de lectura «Low Density» para escáner lineal con calefacción (sin espejo deflector) Las curvas de los campos de lectura rigen para las condiciones de lectura nombradas en la tabla 5.8. 548i Leuze electronic...
Página 68: Óptica Low Density (F): Bcl 548I Sf 100 H
Distancia de lectura [mm] Figura 5.27: Curva del campo de lectura «Low Density» para escáner lineal con calefacción (con espejo deflector) Las curvas de los campos de lectura rigen para las condiciones de lectura nombradas en la tabla 5.8. Leuze electronic 548i...
Página 69: Óptica Low Density (F): Bcl 548I Of 100 H
Distancia de lectura [mm] Figura 5.29: Curva lateral del campo de lectura «Low Density» para escáner con espejo oscilante con cale- facción Las curvas de los campos de lectura rigen para las condiciones de lectura nombradas en la tabla 5.8. 548i Leuze electronic...
Página 70: Óptica Ultra Low Density (L): Bcl 548I Sl 102 H
Distancia de lectura [mm] Figura 5.30: Curva del campo de lectura «Ultra Low Density» para escáner lineal con calefacción (sin espejo deflector) Las curvas de los campos de lectura rigen para las condiciones de lectura nombradas en la tabla 5.8. Leuze electronic 548i...
Página 71: Óptica Ultra Low Density (L): Bcl 548I Ol 100 H
Distancia de lectura [mm] Figura 5.32: Curva lateral del campo de lectura «Ultra Low Density» para escáner con espejo oscilante con calefacción Las curvas de los campos de lectura rigen para las condiciones de lectura nombradas en la tabla 5.8. 548i Leuze electronic...
Página 72: Instalación Y Montaje
Placa de características del equipo BCL 548  Guarde el embalaje original para su posible almacenamiento o envío ulteriores. Si tiene alguna duda, diríjase a su proveedor o a la oficina distribuidora de Leuze electronic de su zona.  Al eliminar el material del embalaje, observe las normas locales vigentes.
Página 73: Montaje De Bcl 548
• Con una pieza de fijación BT 56 en las dos ranuras de fijación. 6.2.1 Fijación con tornillos M4 x 6 Figura 6.2: Opciones de fijación mediante los orificios roscados M4x6 548i Leuze electronic...
Página 74: Pieza De Fijación Bt 56
Perfil de apriete para fijar a tubos redondos u ovales con Ø 16 … 20mm Todas las medidas en mm A Portavarillas giratorio 360° B Varillas redondas con Ø 16 … 20mm Figura 6.3: Pieza de fijación BT 56 Leuze electronic 548i...
Página 75: Figura 6.4: Ejemplo De Fijación Bcl 548 Con Bt 56
Instalación y montaje Figura 6.4: Ejemplo de fijación BCL 548 con BT 56 548i Leuze electronic...
Página 76: Pieza De Fijación Bt 59
¡A este respecto, observe las indi- caciones del capítulo 6.3! Consulte las distancias mínimas y máximas permitidas entre el BCL 548i y las etiquetas a leer en el capítulo 5.6. Leuze electronic 548i...
Página 77: Disposición Del Equipo
• La distancia de lectura quede en la zona central del campo de lectura. • Las etiquetas con los códigos de barras tengan una impresión de buena calidad y un buen contraste. • No use etiquetas brillantes. • No haya irradiación solar directa. 548i Leuze electronic...
Página 78: Evitar La Reflexión Total - Escáner Lineal
20° … 30° hacia abajo o hacia arriba! ¡Nota! Monte el BCL 548i con espejo oscilante/deflector de forma que la ventana de salida del lector de códigos de barras esté paralela al objeto. Así obtendrá un ángulo de inclinación de aprox. 25°. Leuze electronic 548i...
Página 79: Lugar De Montaje
• Montar el equipo protegido del viento y las corrientes de aire; si fuera necesario, ins- talar una protección complementaria. ¡Nota! Cuando se monte el BCL 548i en una caja protectora hay que asegurarse de que el haz de exploración pueda salir de la caja protectora sin impedimentos. 548i Leuze electronic...
Página 80: Ángulos De Lectura Posibles Entre El Bcl 548I Y El Código De Barras
Al hacerlo, evite dejar huellas de los dedos en la pantalla frontal del BCL 548i. ¡Cuidado! Para limpiar los equipos, no use productos de limpieza agresivos tales como disolventes o acetonas. Leuze electronic 548i...
Página 81: Conexión Eléctrica
En aplicaciones UL está permitido el uso exclusivamente en circuitos de Class 2 según NEC (National Electric Code). Los lectores de códigos de barras BCL 548i están diseñados con la clase de seguridad III para la alimentación con PELV (Protective Extra Low Voltage: pequeña tensión de protec- ción con separación segura). 548i Leuze electronic...
Página 82: Conexión Eléctrica Del Bcl 548
SWIO_3 TD+ 1 TD+ 1 SWIO_4 Hembrilla M12 Hembrilla M12 Conector M12 (codificación D) (codificación D) (codificación A) Figura 7.2: Conexiones del BCL 548 A continuación describiremos en detalle las distintas conexiones y asignaciones de los pines. Leuze electronic 548i...
Página 83: Pwr - Alimentación De Tensión Y Entrada/Salida Conmutada 3 Y 4
PROFINET-IO a través del archivo GSD correspondiente. Como alternativa, puede ajustar provisionalmente la función correspondiente como entrada o salida a través del display o con la ayuda de la herramienta de configuración webConfig, por ejemplo para comprobar 548i Leuze electronic...
Página 84: Esquema De Conexiones Entrada Conmutada Swio_3 Y Swio_4
¡Cuidado! ¡La máxima intensidad de entrada no debe sobrepasar 8mA! Función como salida conmutada Salida conmuta- Salida conmutación da del controla- Entrada conmuta- da al controlador (desactivada) Figura 7.4: Esquema de conexiones salida conmutada SWIO_3/SWIO_4 Leuze electronic 548i...
Página 85: Service - Interfaz Usb (Tipo A)
Como alternativa, también se puede conectar en la interfaz de servicio USB una memoria de parámetros certificada por Leuze electronic GmbH + Co. en forma de stick de memoria USB. Con este stick de memoria también queda garantizado el índice de protección IP 65.
Página 86: Sw In/Out - Entrada/Salida Conmutada
Ejemplo: Si la salida invertida del sensor está en el pin 2, y al mismo tiempo está parame- trizado el pin 2 del lector de códigos de barras como salida (y no como entrada), la salida conmutada funcionará mal. Leuze electronic 548i...
Página 87: Esquema De Conexiones Salida Conmutada Swio_1/Swio_2
Las funciones de cada entrada/salida conmutada se programan a través del display, o mediante la parametrización en la herramienta webConfig, dentro de la rúbrica «Entrada conmutada» o «Salida conmutada», respectivamente. Vea a este respecto también el «Puesta en marcha y configuración» en la página 116. 548i Leuze electronic...
Página 88: Host / Bus In En El Bcl 548I
Asegúrese de que el blindaje es suficiente. El cable de conexión completo tiene que estar blindado y puesto a tierra. Los hilos RD+/RD- y TD+/TD- deben estar cableados por parejas. Utilice cables CAT 5 para la conexión. Leuze electronic 548i...
Página 89: Bus Out En El Bcl 548I
Los cables de señales deben estar cableados por parejas. Utilice cables CAT 5 para la conexión. ¡Nota! Para el BCL 548i como equipo autónomo o como último participante en una topología lineal no se requiere una terminación en la hembrilla BUS OUT. 548i Leuze electronic...
Página 90: Topologías Profinet-Io
Encontrará información a este respecto en la sección «Paso 5 – Definir el nombre del equipo - Bautizo del equipo» en la página 121. Encontrará las indicaciones sobre los pasos de configuración necesarios en el capítulo 10. Leuze electronic 548i...
Página 91: Cableado Profinet-Io
PROFINET-IO RT Blindaje indispensable los 100m en 100Base-TX Twisted Pair (min. Cat. 5). BCL – fuente de No necesario alimentación No necesario Entrada de conmut. No necesario Salida conmutación Tabla 7.4: Longitudes de los cables y blindaje 548i Leuze electronic...
Página 92: Display Y Panel De Servicio
Barra gráfica La calidad de lectura se representa en una escala de 0 - 100%. La calidad se evalúa en base a los «Equal Scans» (ajustados en el lector de códigos de barras) del resultado de la lectura. Leuze electronic 548i...
Página 93: Indicaciones De Estado Con Leds
Parpadea en rojo Equipo correcto, aviso activado - Se pueden leer códigos de barras - Anomalía transitoria en el funcionamiento Luz permanente roja Fallo en el equipo / liberación de parámetros - No se pueden leer códigos de barras 548i Leuze electronic...
Página 94: Teclas De Manejo
El punto de menú seleccionado se activa con la tecla de confirmación Al pulsar la tecla de retroceso se cambia al siguiente nivel de menú superior. Al seleccionar una de las teclas se activa por 10min. la iluminación del display. Leuze electronic 548i...
Página 95 Selección de opciones Si es posible la selección de opciones, el display tendrá el siguiente aspecto: o Apagado Encendido Estándar ----- Unidad Apagado | La opción deseada se selecciona con las teclas . Activan la opción pulsando 548i Leuze electronic...
Página 96: Descripción Del Menú
8.3.1 Los menús principales Menú principal Informaciones del equipo BCL548i SF 102 En este punto de menú obtendrá informaciones detalladas sobre Leuze electronic • Modelo de equipo GmbH & Co. KG •...
Página 97 PROFINET-IO Controller (PLC). ¡Los ajustes introducidos mediante el display son reemplazados! El PROFINET-IO Controller (PLC) administra y parametriza exclusivamente los ajustes del equipo en la operación del BCL 548i en el PROFINET-IO. 548i Leuze electronic...
Página 98: Menú De Parámetros
PROFINET-IO. Parám. por Pulsar la tecla de confirmación tras seleccionar defecto Parám. por defecto restablece todos los parámetros a sus ajustes estándar sin más consultas de seguridad. Se ajusta inglés como idioma del display. Leuze electronic 548i...
Página 99: Tabla 8.2
Número de dígitos 4 0 hasta 64 caracteres Cuarto número de caracteres decodificable. Número de dígitos 5 0 hasta 64 caracteres Quinto número de caracteres decodificable. Seguridad de lectura Valor desde 2 a 100 Cantidad necesaria de escaneos para detectar con seguridad una etiqueta. 548i Leuze electronic...
Página 100 Número de dígitos 4 0 hasta 64 caracteres Número de dígitos 5 0 hasta 64 caracteres Seguridad de lectura Valor desde 2 a 100 Método suma control Como decodificador 1 Estándar Transm. suma control Como decodificador 1 Estándar Leuze electronic 548i...
Página 101 Número de dígitos 4 0 hasta 64 caracteres Número de dígitos 5 0 hasta 64 caracteres Seguridad de lectura Valor desde 2 a 100 Método suma control Como decodificador 1 Estándar Transm. suma control Como decodificador 1 Estándar 548i Leuze electronic...
Página 102: Tabla 8.3
Función No es función BCL500i P. lect. P. lect. arranque/stop arranque/stop Puerta lect. stop Puerta lect. arranque Reprogr. código ref. Autoconfig inicio/stop La función aquí ajustada se ejecuta con la activación de la entrada conmutada. Leuze electronic 548i...
Página 103 2 La función aquí ajustada indica qué evento activa la salida conmutada. Func. desactiv. 1 Opciones de selección, vea la función de Sin función activación 1 La función aquí ajustada indica qué evento desactiva la salida conmutada. 548i Leuze electronic...
Página 104 Retardo de señal Valor desde 0 a 65535 Duración impulso Valor desde 0 a 65535 Func. activación 4 Vea Entrada/salida conmutada 1 Resultado de lectura no válido Func. desactiv. 4 Vea Entrada/salida conmutada 1 Inicio puerta lectura Leuze electronic 548i...
Página 105: Submenú Ethernet
IP, la pasarela y la más- cara de red de un servidor DHCP. Los ajustes manuales realizados arriba quedan sin efecto pero se conservan y vuelven a ser efectivos cuando se desactiva DHCP. 548i Leuze electronic...
Página 106: Cliente Tcpip
(sistema host) no responde. Tiempo de El tiempo de repetición se puede ajustar en cual- 5000ms repetición quier valor entre 100 y 60.000 ms. Tiempo tras el cual se intenta un nuevo estable- cimiento de conexión. Leuze electronic 548i...
Página 107: Menú De Selección De Idioma
El idioma del display y el idioma de la superficie de usuario de webConfig están sincroni- zados. El ajuste en el display se hace efectiva en la herramienta webConfig y viceversa. ¡Nota! En la operación del BCL 548i en el PROFINET-IO se mostrará el idioma parametrizado en el archivo GSD. 548i Leuze electronic...
Página 108: Menú Servicio
Display y panel de servicio 8.3.4 Menú Servicio Diagnosis Este punto de menú sirve exclusivamente para trabajos de servicio a cargo de Leuze electronic. Mensajes de estado Este punto de menú sirve exclusivamente para trabajos de servicio a cargo de Leuze electronic. 8.3.5 Menú...
Página 109 GS 1 Databar Expanded Número de dígitos del código detectado (ajusta el número de dígitos del decodificador 1) Contenido de la etiqueta decodificada. Si no se ha reconocido bien la etiqueta aparecerá una zzzzzz: flecha hacia arriba (  ). 548i Leuze electronic...
Página 110: Operación
 Parám. por defecto Pulse la tecla de confirmación para ir al menú Liberación parámetros. Liberación parámetros En el menú de liberación de parámetros, seleccione con las teclas O ON el apartado de menú ON. Estándar ----- Unidad Leuze electronic 548i...
Página 111 PROFINET-IO. Al conectarse al PROFINET-IO el BCL 548i recibe todos los parámetros del PROFINET-IO Controller. ¡Los ajustes introducidos mediante el display son reemplazados! El PROFINET-IO Controller administra y parametriza exclusivamente los ajustes del equipo en la operación del BCL 548i en el PROFINET-IO. 548i Leuze electronic...
Página 112 Si se desea una contraseña en el funcionamiento PROFINET, se deberá parametrizar a través del módulo 62 (vea "Módulo 2 - Display" en la página 174). Configuración de la red Encontrará información sobre la configuración del PROFINET IO en el capítulo «Puesta en marcha y configuración» en la página 116. Leuze electronic 548i...
Página 113: Herramienta Leuze Webconfig
La conexión a la interfaz USB de servicio del BCL 548i se efectúa a través de la interfaz USB del PC mediante un cable USB especial, con 2 conectores del tipo A/A. Figura 9.1: Conexión de la interfaz de servicio USB 548i Leuze electronic...
Página 114: Instalación Del Software Requerido
BCL 50xi Para comprobar: Cuando se ha dado de alta el USB, en el administrador de dispositivos de Windows aparece en la clase de dispositivos «Adaptadores de la red» un dispositivo «Leuze electronic, USB Remote NDIS Network Device». Leuze electronic 548i...
Página 115: Figura 9.2: Administrador De Dispositivos Con Bcl 500 Conectado
Figura 9.2: Administrador de dispositivos con BCL 500 conectado ¡Nota! Si la instalación ha sido fallida, diríjase a su administrador de la red: Es posible que se tenga que adaptar los ajustes al cortafuegos que se esté utilizando. 548i Leuze electronic...
Página 116: Iniciar La Herramienta Webconfig
Los distintos parámetros se representan –siempre que ello sea conveniente– de una forma gráfica que facilite la comprensión de los parámetros que a menudo tienen un carácter tan abstracto. De este modo se dispone de una interfaz de usuario muy cómoda y de gran utilidad práctica. Leuze electronic 548i...
Página 117: Descripción Breve De La Herramienta Webconfig
La interficie de la herramienta webConfig es ampliamente autoexplicativa. 9.4.1 Vista general del módulo en el menú de configuración Los parámetros ajustables del BCL 548i están reunidos en el menú de configuración en módulos. Figura 9.4: Vista general de los módulos en la herramienta webConfig 548i Leuze electronic...
Página 118: Decodificador
«Cargar parámetros del equipo» la representación en la herramienta webConfig. Este botón aparece arriba en la izquierda en el área central de la ventana en todos los submenús del menú principal de confi- guración. Leuze electronic 548i...
Página 119: Puesta En Marcha Y Configuración
- Parámetros para la parametrización de los módulos durante el establecimiento de la comunicación - Datos I&M 0-4 (funciones Identification & Maintenance) - Lectura de informaciones de diagnóstico - Lectura de datos I/O - Escritura de datos del equipo 548i Leuze electronic...
Página 120: Conformance Classes
BUS OUT SWIO_3 TD+ 1 TD+ 1 SWIO_4 Hembrilla M12 Hembrilla M12 Conector M12 (codificación D) (codificación D) (codificación A) Figura 10.1: Conexiones del BCL 548  Compruebe la tensión aplicada. Tiene que estar entre +10V y 30VCC. Leuze electronic 548i...
Página 121: Arranque Del Equipo
En el primer paso se asigna una dirección IP al IO Controller (PLC S7) y se prepara el control para la transmisión de datos coherente. ¡Nota! Cuando se utilice un control S7 habrá que asegurarse de que se usa como mínimo el Simatic Manager de la versión 5.4 + paquete de servicio 5 (V5.4+SP5). 548i Leuze electronic...
Página 122: Paso 2 - Instalación Del Archivo Gsd
Composición del nombre del archivo El nombre del archivo GSD se estructura conforme a la siguiente regla: GSDML-[versión esquemática GSDML]-Leuze-BCL548i-[fecha].xml Explicación: • Versión esquemática GSDML: Identificación de la versión esquemática GSDML usada, p. ej. V2.2 •...
Página 123: Paso 3 - Configuración Hardware Del Plc S7: Configuración
PROFINET-IO todos los parámetros tienen los valores predeterminados por defecto. Si estos parámetros no son modificados por el usuario, el equipo trabaja con los ajustes por defecto suministrados por Leuze electronic. Encontrará los ajustes por defecto del BCL...
Página 124: Paso 4 - Transmitir La Configuración Al Io Controller (Plc S7)
¡Todas las estaciones BCL 548i de una red PROFINET-IO deben estar dentro de la misma subred! Bautizo del equipo En el contexto de PROFINET-IO se denomina «bautizo del equipo» al establecimiento de una relación nominal para un dispositivo de PROFINET-IO. Leuze electronic 548i...
Página 125: Figura 10.2: Asignar Los Nombres De Los Equipos A Los Dispositivos Io Configurados
«nombre de equipo» único (nombre que debe coincidir con el que haya en HW Config). ¡Nota! Cuando hay varios BCL 548i se puede distinguirlos por las direcciones MAC que se indican. Encontrará la dirección MAC del escáner de códigos de barras en su placa de característi- cas. 548i Leuze electronic...
Página 126: Paso 6 - Comprobar El Nombre Del Equipo
«nombres de los equipos»que se hayan asignado. Asegúrese de que todos los nombres sean únicos (es decir, que no se repita ningún nombre) y de que todas las esta- ciones estén dentro de la misma subred. Leuze electronic 548i...
Página 127: Comunicación Ethernet Host
IP ajustada. O también a través del display  En el menú principal, seleccione el menú de parámetros con las teclas y active el menú de parámetros con la tecla de confirmación . Aparece la siguiente pantalla: 548i Leuze electronic...
Página 128: Ajuste Automático De La Dirección Ip
Ping. Un test sencillo para saber si la asignación de la dirección se ha realizado con éxito consiste en introducir la dirección IP configurada ante- riormente en un comando Ping (por ej. «ping 192.168.60.101» en la ventana de la línea de comandos bajo Windows). Leuze electronic 548i...
Página 129: Tcp/Ip
• Número de puerto para la comunicación del BCL 548i con el cliente TCP Las opciones de ajuste correspondientes las encontrará: • En el webConfig: • Configuración -> Comunicación -> Comunicación host • O también a través del display 548i Leuze electronic...
Página 130 Pulse la tecla de confirmación para ir al menú TcpIP. TcpIP o Activado Seleccione con las teclas sucesivamente los puntos de menú Modo Activado, Modo y Cliente TcpIP o Servidor TcpIP y Cliente TcpIP ajuste los valores deseados. Servidor TcpIP Leuze electronic 548i...
Página 131: Udp
Todos los demás parámetros requeridos para la tarea de lectura, tales como el ajuste del tipo de código y del número de dígitos, etc., se configuran con la herramienta de ingeniería del PLC, usando los distintos módulos disponibles (vea capítulo 10.5). 548i Leuze electronic...
Página 132: Puesta En Marcha A Través De Profinet-Io
IO Controller (maestro). Antes de evaluar este telegrama y de fijar los correspondientes valores de parametrización, todos los parámetros PROFINET-IO se restablecen a los valores predeterminados. De esta manera se garantiza que los parámetros de los módulos no seleccionados contengan valores estándar. Leuze electronic 548i...
Página 133: Parámetros Con Definición Invariable/Parámetros Del Equipo
Cantidad de dígitos decodificables con el modo UNSIGNED8 0 … 63 dígitos 5 Enumeración. Seguridad de Mín. seguridad de lectura que debe conseguirse UNSIGNED8 1 … 100 lectura para que se dé salida a un código leído. Tabla 10.2: Parámetros del equipo 548i Leuze electronic...
Página 134 7: MOD16 Emisión de la suma de Emisión de la Activa o desactiva la emisión de la suma de con- control suma de 16.7 trol. 0: Estándar control 2 1: No estándar Tabla 10.2: Parámetros del equipo (cont.) Leuze electronic 548i...
Página 135 7: MOD16 Emisión de la suma de Emisión de la Activa o desactiva la emisión de la suma de con- control suma de 24.7 trol. 0: Estándar control 3 1: No estándar Tabla 10.2: Parámetros del equipo (cont.) 548i Leuze electronic...
Página 136 Para una entrada en la tabla de códigos x se deben habilitar las dos longitudes de código 10 y 12. Para ello son necesarios las siguientes entradas de número de dígitos: Modo del número de dígitos x = 0 (enumeración) Leuze electronic 548i...
Página 137: Vista General De Los Módulos De Configuración
(p. ej. los módulos de resultado de la decodificación 20-41). Es indispensable garantizar la coherencia de esos datos. El BCL 548i ofrece 56 módulos diferentes. Cada uno de esos módulos se puede seleccionar 548i Leuze electronic...
Página 138 Transmisión fragmentada de los resultados de la Resultado de lectura fragmentado 1013 lectura Encadenamiento de cada uno de los resultados de Resultado de la lectura encadenada 1014 la lectura dentro de una puerta de lectura Tabla 10.3: Vista general de módulos Leuze electronic 548i...
Página 139 Posiciones de conexión/desconexión del láser 1061 Display Ajustes de parámetros de pantalla 1062 Ajuste Modo de ajuste 1063 Espejo oscilante Parametrización del espejo oscilante 1064 Espejo deflector Parametrización del espejo deflector 1065 Tabla 10.3: Vista general de módulos (cont.) 548i Leuze electronic...
Página 140 El número de bytes de parámetro no contiene el número de módulo constante que siempre se transmite conjuntamente de manera adicional. ¡Nota! En caso normal se tienen que integrar al menos el módulo 10 (activación) y uno de los módulos 21 … 27 (resultado de decodificación 1 … 7). Leuze electronic 548i...
Página 141: Módulos De Decodificación
Cantidad de dígitos Número de dígitos 4 decodificables con el modo UNSIGNED8 0 … 63 Enumeración. Cantidad de dígitos Número de dígitos 5 decodificables con el modo UNSIGNED8 0 … 63 Enumeración. Tabla 10.4: Parámetros del módulo 1-4 548i Leuze electronic...
Página 142: Longitud De Parámetro
Parámetros del módulo 1-4 (cont.) Compárese para ello en la sección 10.5.2 «Parámetros con definición invariable/paráme- tros del equipo» la nota acerca del número de dígitos. Longitud de parámetro 8 byte Datos de entrada Ninguno Datos de salida Ninguno Leuze electronic 548i...
Página 143: Módulo 5 - Propiedades De Los Tipos De Código (Simbología)
39. ASCII) 2: ASCII (este método de conversión utiliza el conjunto de caracte- res ASCII completo) Tabla 10.5: Parámetros del módulo 5 Longitud de parámetro 6 byte Datos de entrada Ninguno Datos de salida Ninguno 548i Leuze electronic...
Página 144: Módulo 7 - Técnica De Fragmentos De Códigos
Este parámetro debería estar fijado cuando la función AutoControl está activada (vea el capítulo 10.16.3 «Módulo 92 – AutoControl»). Si el parámetro no está fijado, el código de barras se decodificará de inmediato y se seguirá procesando en cuanto estén presentes todos los elementos necesarios del código de barras. Leuze electronic 548i...
Página 145: Módulos De Control
1 -> 0: Datos ya procesa- dos. dos por el maestro Sólo relevante en el modo handshake (con ACK). Tabla 10.8: Datos de salida del módulo 10 548i Leuze electronic...
Página 146 En el byte de estado del resultado de la decodificación en los módulos 20 … 27 (vea el capítulo capítulo 10.9.2) los dos bytes basculadores y el estado de la puerta de lectura no se modifican. Leuze electronic 548i...
Página 147: Módulo 11 - Control De Puerta Lectura
4: Comparación del código de refe- rencia, es decir, la puerta de lectura finaliza cuando ha tenido lugar una comparación de código de referencia positivo. Tabla 10.9: Parámetros del módulo 11 548i Leuze electronic...
Página 148 Comparar Módulo 83 – Patrón de comparación del código de referencia 1 y Módulo 84 – Patrón de comparación del código de referencia 2 Longitud de parámetro 6 byte Datos de entrada Ninguno Datos de salida Ninguno Leuze electronic 548i...
Página 149: Módulo 12 - Multietiqueta
Al utilizar este módulo, el modo ACK debería estar activado (vea Módulo 10 – Activaciones, parámetro «Modo»), ya que de lo contrario existe peligro de perder los resultados de la deco- dificación, en caso de que el control no fuera lo suficientemente rápido. 548i Leuze electronic...
Página 150: Módulo 13 - Resultado De Lectura Fragmentado
último fragmento, equi- UNSIGNED8 0 … 28 fragmento vale siempre a la longitud de fragmento parametrizada. Tabla 10.13: Los datos de entrada del módulo 13 Longitud de datos de entrada 2 byte coherentes Datos de salida Ninguno Leuze electronic 548i...
Página 151: Módulo 14 - Resultado De Lectura Encadenado
Para el resultado de lectura encadenado también se requiere el Módulo 12 – Multietiqueta. Así pues, las informaciones adicionales transmitidas en los módulos 31 y siguientes se refie- ren en este modo al último resultado de decodificación en la cadena. 548i Leuze electronic...
Página 152: Result Format
1: PLC espera una ción del PLC. confirmación del IO Controller Tabla 10.15: Los datos de entrada del módulo 20 Atención: Éste no se corresponde forzosamente con el estado en el instante de explorar el código de barras Leuze electronic 548i...
Página 153 Comportamiento de reset de datos: En el reset de datos (vea Módulo 10 – Activaciones) se borran los datos de entrada con la excepción del estado de la puerta de lectura y de los dos bits basculadores. 548i Leuze electronic...
Página 154: Módulo 21-27 - Resultado De Decodificador
Información del código de barras Datos 0-FFh con 24 byte de longitud, coherente. UNSIGNED8 Información del código de barras Datos 0-FFh con 28 byte de longitud, coherente. UNSIGNED8 Tabla 10.16: Los datos de entrada del módulo 21 … 27 Leuze electronic 548i...
Página 155 Este acortamiento tiene lugar en función de la alineación izquierda o derecha ajustada en el Módulo 30 – Formateo de datos. Una indicación para el acortamiento puede ser la longitud de datos del código de barras transmitido. 548i Leuze electronic...
Página 156: Módulo 30 - Formateo De Datos
«Sin ACK» (comp. «Módulo 10 – Activaciones» en la página 142). ¡Nota! En el texto de las lecturas fallidas no se pueden utilizar caracteres que no se puedan repre- sentar en ASCII (<0x20h). Leuze electronic 548i...
Página 157: Módulo 31 - Número De Puerta De Lectura
A llegar a 65535 se produce un desbordamiento y el con- tador comienza otra vez desde 0. Tabla 10.18: Los datos de entrada del módulo 31 Longitud de datos de entrada 2 byte coherentes Datos de salida Ninguno 548i Leuze electronic...
Página 158: Módulo 32 - Duración De La Puerta De Lectura
0 … 1 SIGNED16 ±450 normalizada en la posición cero (posición grados central). Indicación en 1/10 grados. Tabla 10.20: Los datos de entrada del módulo 33 Longitud de datos de entrada 2 byte coherentes Datos de salida Ninguno Leuze electronic 548i...
Página 159: Módulo 34 - Seguridad De Lectura (Equal Scans)
0 … 1 UNSIGNED16 1 … 900 de barras código indicada en 1/10 grados en el módulo 35. Tabla 10.22: Los datos de entrada del módulo 35 Longitud de datos de entrada 2 byte coherentes Datos de salida Ninguno 548i Leuze electronic...
Página 160: Módulo 36 - Exploraciones Con Información
Calidad de decodifi- La calidad de decodificación del códi- UNSIGNED8 0 … 100 cación go de barras Tabla 10.24: Los datos de entrada del módulo 37 Longitud de datos de entrada 1 byte coherente Datos de salida Ninguno Leuze electronic 548i...
Página 161: Módulo 38 - Sentido Del Código
Rango de valores Valor inic Unidad Número de dígitos del código de Número de dígitos UNSIGNED8 0 … 48 barras transmitido Tabla 10.26: Los datos de entrada del módulo 39 Longitud de datos de entrada 1 byte Datos de salida Ninguno 548i Leuze electronic...
Página 162: Módulo 40 - Tipo De Código (Simbología)
10: EAN Addendum 11: Codabar 12: Code93 13: GS1 DataBar Omnidirectional 14: GS1 DataBar Limited 15: GS1 DataBar Expanded Tabla 10.27: Los datos de entrada del módulo 40 Longitud de datos de entrada 1 byte Datos de salida Ninguno Leuze electronic 548i...
Página 163: Módulo 41 - Posición De Código En El Rango De Oscilación
-200 … +200 1/10° de oscilación normalizada en la posición cero (posi- ción central). Indicación en 1/10 grados. Tabla 10.28: Los datos de entrada del módulo 41 Longitud de datos de entrada 2 byte Datos de salida Ninguno 548i Leuze electronic...
Página 164: Data Processing
Entonces se debe indicar un ancho de banda +/- en grados en el que puede encontrarse el mismo código de barras en el haz de exploración. Tabla 10.29: Parámetros del módulo 50 Leuze electronic 548i...
Página 165 Todos los criterios de comparación están enlazados mediante Y, es decir, todas las compa- raciones activas deben haberse cumplido para que el código de barras acabado de deco- dificar se identifique como ya decodificado y pueda borrarse. 548i Leuze electronic...
Página 166: Módulo 51 - Filtrado De Datos
También se permiten '*' como comodines para una secuencia de caracteres de cual- quier longitud y una 'x', en el caso de que el carácter se deba borrar en la posición corres- pondiente. ¡Nota! No se pueden utilizar caracteres que no se puedan representar en ASCII (<0x20h). Leuze electronic 548i...
Página 167: Identificador
Vea el identificador 1. 5 caracteres ter- caracteres ASCII minado en cero STRING 1 … 5 byte Identificador 5 Vea el identificador 1. 5 caracteres ter- caracteres ASCII minado en cero Tabla 10.31: Parámetros del módulo 52 548i Leuze electronic...
Página 168 Un identificador con menos de 5 caracteres debe terminar en cero. En cambio, si una cadena de identificador se compone exactamente de 5 caracteres, no será necesario termi- narla. ¡Nota! En las cadenas de identificador no se pueden utilizar caracteres que no se puedan repre- sentar en ASCII (<0x20h). Leuze electronic 548i...
Página 169: Módulo 53 - Segmentación A Través De Posiciones Fijas
1 UNSIGNED8 0 … 127 El primer carácter en el código de barras valor de datos tiene la posición 1. Si el parámetro es = 0, está desactivado. Tabla 10.32: Parámetros del módulo 53 548i Leuze electronic...
Página 170 El primer carácter en el código de barras valor de datos tiene la posición 1. Si el parámetro es = 0, está desactivado. Tabla 10.32: Parámetros del módulo 53 (cont.) Longitud de parámetro 37 byte Datos de entrada Ninguno Datos de salida Ninguno Leuze electronic 548i...
Página 171 Un identificador con menos de 5 caracteres debe terminar en cero. En cambio, si una cadena de identificador se compone exactamente de 5 caracteres, no será necesario termi- narla. ¡Nota! En las cadenas de identificador no se pueden utilizar caracteres que no se puedan repre- sentar en ASCII (<0x20h). 548i Leuze electronic...
Página 172: Módulo 54 - Segmentación Por Identificadores Y Separadores
El separador cierra el valor de datos que separación en el sigue inmediatamente a su identificador método de iden- después de la longitud del identificador. UNSIGNED8 0 … 127 tificador/separa- Después de él comienza el siguiente iden- tificador. Tabla 10.33: Parámetros del módulo 54 Leuze electronic 548i...
Página 173 Un identificador con menos de 5 caracteres debe terminar en cero. En cambio, si una cadena de identificador se compone exactamente de 5 caracteres, no será necesario termi- narla. ¡Nota! En las cadenas de identificador no se pueden utilizar caracteres que no se puedan repre- sentar en ASCII (<0x20h). 548i Leuze electronic...
Página 174: Módulo 55 - Parámetro De Manejo De Cadena
32 … 126 ‘x‘ borrado se eliminarán durante una compara- ción. De esta manera, se pueden eliminar determinadas áreas). Tabla 10.34: Parámetros del módulo 55 Longitud de parámetro 3byte Datos de entrada Ninguno Datos de salida Ninguno Leuze electronic 548i...
Página 175: Device Functions
PROFINET-IO. Esto significa que el equipo arranca de nuevo. Longitud de datos de salida 1 byte ¡Nota! Durante el reset de datos (vea Módulo 10 – Activaciones) los datos de entrada de este módu- lo no se borran. 548i Leuze electronic...
Página 176: Módulo 61 - Control De Láser
1/10° dentro 2 … 3 UNSIGNED16 -450 … +450 +450 1/10° láser del área visible del láser. Tabla 10.37: Parámetros del módulo 61 Longitud de parámetro 4byte Datos de entrada Ninguno Datos de salida Ninguno Leuze electronic 548i...
Página 177: Módulo 62 - Display
Datos de salida Ninguno ¡Nota! Este módulo sobreescribe los ajustes locales del display. Al activar este módulo se aplican el idioma seleccionado en él, el ajuste para la protección por contraseña y la contraseña indicada en el módulo. 548i Leuze electronic...
Página 178: Módulo 63 - Ajuste
0 -> 1:Activo Modo de ajuste ajuste para lograr la alineación óptima 1 -> 0:Inactivo del BCL 504 con el código de barras Tabla 10.40: Datos de salida del módulo 63 Longitud de datos de salida: 1 byte Leuze electronic 548i...
Página 179: Módulo 64 - Espejo Oscilante
Frecuencia de Valor común para el avance y el UNSIGNED8 15 … 116 °/s oscilación retorno Tabla 10.41: Parámetros del módulo 64 Longitud de parámetro 6 byte Datos de entrada Ninguno Datos de salida Ninguno 548i Leuze electronic...
Página 180: Módulo 65 - Espejo Deflector
ésta dejará de tener efecto. Un valor de 0 hace que la salida se defina estáticamente, es decir, la función o funciones de entrada seleccionadas activan la salida, y la función o funciones de salida seleccionadas la vuelven a desactivar. Leuze electronic 548i...
Página 181 Figura 10.6: Ejemplo 3 retardo de conexión > 0 señal de desconexión antes de terminar el retardo de conexión Si la salida vuelve a ser activada mediante la señal de desconexión antes de que haya termi- nado el retardo de conexión, después del retardo de conexión sólo aparece un impulso corto en la salida. 548i Leuze electronic...
Página 182: Parámetros Con El Modo De Funcionamiento Como Entrada
(en ms) que se retardará la señal de entrada. Señal de entrada Señal de salida Retardo de conexión td_on Duración de la Retardo de desconexión conexión ton td_off Figura 10.7: Retardo de conexión en el modo de entrada Leuze electronic 548i...
Página 183 Este parámetro indica la duración del retardo de desconexión, en ms. Señal de entrada Señal de salida Retardo de desco- Retardo de conexión td_on Duración de la conexión ton nexión td_off Figura 10.9: Retardo a la desconexión en el modo de entrada 548i Leuze electronic...
Página 184: Funciones De Conexión Y Desconexión Con El Modo De Funcionamiento Como Salida
10.13.4 Funciones de entrada con el modo de funcionamiento como entrada Nombre Valor Comentario Sin función Sin funcionalidad Activación de puerta de lectura Solo desactivación puerta lectura Solo activación puerta lectura Teach-In del cógido de barras de referencia Inicio/stop modo Autoconfiguration Tabla 10.44: Funciones de entrada Leuze electronic 548i...
Página 185: Módulo 70 - Entrada/Salida Conmutada Swio1
(una vez) o cuando es igual o mayor UNSIGNED8 (contador even- 1: SWOUT (varias veces) después de haber tos) conecta varias alcanzado el valor de comparación. veces Tabla 10.45: Parámetro del módulo 70 – Entrada/salida 1 548i Leuze electronic...
Página 186 El nivel de reposo también define si la salida es activa low (0) o activa high (1). La conexión de una I/O configurada como salida significa que se conmuta al estado activo; por el contrario, la desconexión hace que se cambie al estado de reposo o inactivo. Leuze electronic 548i...
Página 187: Módulo 71 - Entrada/Salida Conmutada Swio2
(una vez) o cuando es igual o UNSIGNED8 (contador even- mayor (varias veces) después de 1: SWOUT tos) haber alcanzado el valor de com- conecta paración. varias veces Tabla 10.46: Parámetro del módulo 71 – Entrada/salida 2 548i Leuze electronic...
Página 188 El nivel de reposo también define si la salida es activa low (0) o activa high (1). La conexión de una I/O configurada como salida significa que se conmuta al estado activo; por el contrario, la desconexión hace que se cambie al estado de reposo o inactivo. Leuze electronic 548i...
Página 189: Módulo 72 - Entrada/Salida Conmutada Swio3
(una vez) o cuando es igual o UNSIGNED8 (contador even- mayor (varias veces) después de 1: SWOUT tos) haber alcanzado el valor de com- conecta paración. varias veces Tabla 10.47: Parámetro del módulo 72 – Entrada/salida 3 548i Leuze electronic...
Página 190 El nivel de reposo también define si la salida es activa low (0) o activa high (1). La conexión de una I/O configurada como salida significa que se conmuta al estado activo; por el contrario, la desconexión hace que se cambie al estado de reposo o inactivo. Leuze electronic 548i...
Página 191: Módulo 73 - Entrada/Salida Conmutada Swio4
(contador de activación de la función de eventos) conexión seleccionada alcanza este valor de comparación. Un evento de desactivación de la función de desconexión borra el contador. Tabla 10.48: Parámetro del módulo 73 – Entrada/salida 4 548i Leuze electronic...
Página 192 El nivel de reposo también define si la salida es activa low (0) o activa high (1). La conexión de una I/O configurada como salida significa que se conmuta al estado activo; por el contrario, la desconexión hace que se cambie al estado de reposo o inactivo. Leuze electronic 548i...
Página 193: Módulo 74 - Estado Y Control Swio
0: No rebasado estado de comparación ajustado. 1: Rebasado (contador eventos) Cuando se reinicia el contador de even- tos se vuelve a poner el bit al valor inicial. Tabla 10.49: Datos de entrada módulo 74 entrada/salida estado y control 548i Leuze electronic...
Página 194: Longitud De Datos De Entrada
[FA] para la salida Salida conmutada 4 1 -> 0: Sin función conmutada 4. Reservado Byte Tabla 10.50: Datos de salida módulo 74 entrada/salida estado y control Longitud de datos de salida: 1 byte Leuze electronic 548i...
Página 195: Data Output
Dirección de Define la dirección Vea dirección de ordenación 1 ordenación 3 de ordenación. Tabla 10.51: Parámetros del módulo 80 Longitud de parámetro 3byte Datos de entrada Ninguno Datos de salida Ninguno 548i Leuze electronic...
Página 196: Comparación Con Códigos De Referencia
7: CR1 menor o igual que código de barras menor o igual que CR2 8: Código de barras menor que CR1 o código de barras mayor que CR2 Tabla 10.52: Parámetros del módulo 81 – Comparación con códigos de referencia Leuze electronic 548i...
Página 197 Tabla 10.52: Parámetros del módulo 81 – Comparación con códigos de referencia (cont.) Longitud de parámetro 8 byte Datos de entrada Ninguno Datos de salida Ninguno 548i Leuze electronic...
Página 198: Módulo 82 - Comparador Del Código De Referencia 2
3: Se utilizan CR 1 y 2 para la compa- ración. Debe cumplirse una de ambas condiciones para el código de barras de referencia 1 y 2. Tabla 10.53: Parámetros del módulo 82 – Comparación con códigos de referencia Leuze electronic 548i...
Página 199 Tabla 10.53: Parámetros del módulo 82 – Comparación con códigos de referencia (cont.) Longitud de parámetro 8 byte Datos de entrada Ninguno Datos de salida Ninguno 548i Leuze electronic...
Página 200: Módulo 83 - Patrón De Comparación Del Código De Referencia 1
(Módulo 81 – Comparador del código de referencia 1 y Módulo 82 – Comparador del código de referencia 2). En el patrón de comparación no se pueden utilizar caracteres que no se puedan representar en ASCII (<0x20h). Leuze electronic 548i...
Página 201: Módulo 84 - Patrón De Comparación Del Código De Referencia 2
(Módulo 81 – Comparador del código de referencia 1 y Módulo 82 – Comparador del código de referencia 2). En el patrón de comparación no se pueden utilizar caracteres que no se puedan representar en ASCII (<0x20h). 548i Leuze electronic...
Página 202: Special Functions
2. Cuando es igual se emite el valor 1. Tabla 10.56: Datos de entrada del módulo 90 – Estado y control Longitud de datos de entrada: 1 byte Datos de salida Ninguno Leuze electronic 548i...
Página 203: Módulo 91 - Autoreflact (Activación Automática Mediante Reflector)
1000, 1 escaneado corres- ponde a un tiempo de supre- sión de rebotes de 1ms. Tabla 10.57: Parámetros del módulo 91 – AutoreflAct Longitud de parámetro 2 byte Datos de entrada Ninguno Datos de salida Ninguno 548i Leuze electronic...
Página 204: Módulo 92 - Autocontrol
«Fin de procesamiento al final de la etiqueta» para que pueda realizarse un mejor enunciado de calidad sobre el código de barras (vea para ello «Módulo 7 – Técnica de fragmentos de códigos» en la página 141). Leuze electronic 548i...
Página 205: Ejemplo De Configuración: Activación Indirecta Vía Plc
Integre los siguientes módulos en su proyecto: • Módulo 1010 – Activaciones • Módulo 1023 – Resultado de decodificador 12 byte Ajustes de parámetros No se tiene que ajustar ningún parámetro por separado. El conjunto de parámetros estándar ofrece todas las funciones requeridas. 548i Leuze electronic...
Página 206: Descripción
En el byte 1 se registra la longitud de M 1023 byte 2 = resultado datos 1. Se transmite el resultado Hex 3F («?» = no read). Procesamiento interno de los datos y Procesamiento interno señalización de no leído. Leuze electronic 548i...
Página 207: Ejemplo De Configuración: Activación Directa Con La Entrada Conmutada
• Módulo 1023 – Resultado de decodificador 12 byte Ajustes de los «Parámetros del equipo» Byte Descripción Valor estándar Cambiar valor en: Tipo de código 1 01: 2/5 Interleaved Número de dígitos 3 Tabla 10.60: Parámetros del equipo para ejemplo de configuración 2 548i Leuze electronic...
Página 208 M 1023 byte 1 = 1 En el byte 1 se registra la longitud de M 1023 byte 2 = resultado datos 1. Se transmite el resultado Hex 3F («?» = no read). Procesamiento interno Procesamiento interno de los datos. Leuze electronic 548i...
Página 209: Comandos Online
La mayoría de los comandos «online» son acusados de recibo por el BCL 548i, o se envían de vuelta los datos solicitados, respectivamente. Cuando no se acusa recibo de los comandos, en el equipo se puede observar y controlar directamente la ejecución del comando. 548i Leuze electronic...
Página 210: Comandos «Online» Generales
Reset del software Comando ’H’ Efectúa un reset del software. Se enciende e inicializa de nuevo el equipo, compor- Descripción tándose igual que cuando se conecta la tensión de alimentación. Parámetros Ninguno Confirmación ’S’ (carácter inicial) Leuze electronic 548i...
Página 211: Reconocimiento De Código
GS 1 Databar Omnidirectional ’14’ GS 1 Databar Limited ’15’ GS 1 Databar Expanded zzzzzz: Contenido de la etiqueta decodificada. Si no se ha reconocido bien la eti- queta aparecerá una flecha hacia arriba (  ). 548i Leuze electronic...
Página 212 ’13’ GS 1 Databar Omnidirectional ’14’ GS 1 Databar Limited ’15’ GS 1 Databar Expanded zzzzzz: Contenido de la etiqueta decodificada. Si no se ha reconocido bien la etiqueta aparecerá una flecha hacia arriba (  ). Leuze electronic 548i...
Página 213: Modo De Ajuste
Parámetros ’-’: Termina el modo de ajuste. ’yyy_zzzzzz’ yyy: Calidad de lectura en %. Se asegura una elevada disponibilidad de pro- Confirmación ceso con unas calidades de lectura > 75%. zzzzzz: Información sobre el código de barras. 548i Leuze electronic...
Página 214: Definir Manualmente El Código De Referencia
No hay suficiente espacio de memoria para código de referencia ’3’ No se ha guardado el código de referencia ’4’ Código de referencia no válido Entrada = ’RS130678654331’ (Código 1 (1), sólo RAM (3), UPC (06), información del Ejemplo código) Leuze electronic 548i...
Página 215 ’autoConfig’ o que han sido ajustados en el setup.  Después de cada lectura, desactive explícitamente la función mediante un comando ’RTy’; de lo contrario se perturbará la ejecución de otros comandos, o no será posible ejecutar de nuevo el comando ’RTx’. 548i Leuze electronic...
Página 216: Leer Código De Referencia
Nº del código de referencia definido Confirmación ’1’ (Código 1) ’2’ (Código 2) Posición en memoria del código ref.: ’0’ RAM+EEPROM, ’3’ Sólo RAM Tipo de código definido (vea comando ’CA’) Información del código definido (1 … 63 caracteres) Leuze electronic 548i...
Página 217: Comandos 'Online' Para Controlar El Sistema
Arranque del sistema: hace que el BCL 548 regrese del modo standby al modo de fun- Descripción cionamiento. Se arranca el motor de rueda poligonal y el BCL 548 funciona del modo habi- tual. Parámetros Ninguno Confirmación ’S’ (carácter inicial) 548i Leuze electronic...
Página 218: Standby Del Sistema
(p. ej.: la lógica invertida y el estado high corresponden a una tensión de 0V en la salida conmutada). Parámetros ’OA?’ ’OA S1=<a>;S2=<a>[;S3=<a>][;S4=<a>]’ <a> Estado de las salidas conmutadas ’0’ Confirmación ’1’ High ’I’ Configuración como entrada conmutada ’P’ Configuración pasiva Leuze electronic 548i...
Página 219: Establecer El Estado De Las Salidas Conmutadas
(p. ej.: la lógica invertida y el estado high corresponden a una tensión de 0V en la salida conmutada). ’OD<a>’ Parámetros <a> Salida conmutada seleccionada [1..4], unidad [sin dimensiones] Confirmación Ninguno 548i Leuze electronic...
Página 220: Consultar La Configuración De Las Entradas/Salidas Conmutadas
éstas se deben listar clasificadas en orden ascendente. ’OF [S1=<a>][;S2=<a>][;S3=<a>][;S4=<a>]’ <a> Función de la entrada/salida conmutada, unidad [sin dimensiones] Parámetros ’I Entrada conmutada ’O’ Salida conmutada ’P’ Pasivo ’OF=<bb>’ <bb> Estado respuesta ’00’ Confirmación ’01’ Error sintaxis ’02’ Error parámetros ’03’ Otro error Leuze electronic 548i...
Página 221: Comandos 'Online' Para Las Operaciones Con El Conjunto De Parámetros
Copiar los parámetros estándar a la memoria permanente y a la memoria de trabajo ’PS=<aa>’ <aa> Estado respuesta, unidad [sin dimensiones] ’00’ ’01’ Error sintaxis Confirmación ’02’ Longitud no admisible del comando ’03’ Reservado ’04’ Reservado ’05’ Rservado ’06’ Combinación no admisible, tipo fuente - tipo destino 548i Leuze electronic...
Página 222: Solicitar Conjunto De Datos De Parámetros Al Bcl
Con cuatro dígitos, unidad [sin dimensiones] <Longitud de datos> Longitud de los datos de parámetros a transmitir ’bbbb’ Con cuatro dígitos, unidad [longitud en bytes] <BCC> La suma de control calcula como se indica en tipo BCC Leuze electronic 548i...
Página 223 Los datos solicitados ya no entran en el búfer de emisión ’07’ Valor de dirección no válido ’08’ Acceso de lectura detrás del final del conjunto de datos ’09’ Tipo de conjunto de datos QPF no admisible 548i Leuze electronic...
Página 224: Determinar La Diferencia Del Conjunto De Parámetros Con El Conjunto De Parámetros Estándar
Con cuatro dígitos, unidad [sin dimensiones] <Valor P.> Valor del parámetro -bb- guardado en esa dirección. Los conjuntos de datos de parámetros se convierten del formato HEX a un formato ASCII de 2 bytes para la transmisión. Leuze electronic 548i...
Página 225: Escribir Conjunto De Parámetros
Valor del parámetro -bb- guardado en esa dirección. Los conjuntos de datos de parámetros se convierten del formato HEX a un formato ASCII de 2 bytes para la transmisión. <BCC> La suma de control calcula como se indica en tipo BCC 548i Leuze electronic...
Página 226 Se ha recibido una suma de control no válida ’05’ Longitud no admisible de datos ’06’ Datos no válidos (violados los límites de parámetros) ’07’ Dirección de inicio no válida ’08’ Conjunto de parámetros no válido ’09’ Tipo de conjunto de parámetros no válido Leuze electronic 548i...
Página 227: Diagnosis Y Eliminación De Errores
Alarma de Error 0/n/0 Sólo entrante configuración de un módulo. diagnosis No se ha podido procesar Advertencia Output Mensaje de Desbordamiento del los datos de salida Warning 0/n/0 Update Ignore diagnosis búfer de datos de salida recibidos. 548i Leuze electronic...
Página 228: Categoría De Error Del Bcl
STATUS/INFO Mensaje de estado Apagado WARNING Mensaje de estado Parpadeo ERROR Alarma de diagnosis Encendido FATAL ERROR Alarma de diagnosis Encendido El BCL 548i efectúa un reset del software. Tabla 12.2: Categorías de error del BCL 548 Leuze electronic 548i...
Página 229: Causas Generales De Error
• Aislar influencias electromagnéticas al evitar tender los cables de manera paralela a cables de corriente fuerte • Revisar la máx. expansión de red en función de las máx. • Expansión de red total excedida longitudes de los cables. Tabla 12.1: Error de interfaz 548i Leuze electronic...
Página 230 Datos de cliente (rellenar por favor) Modelo de equipo: Compañía: Persona de contacto/departamento: Teléfono (extensión): Fax: Calle/número: Código postal/ciudad: País: Número de fax de servicio de Leuze: +49 7021 573 - 199 Leuze electronic 548i...
Página 231: Vista General De Tipos Y Accesorios
Escáner lineal con espejo deflector, con calefacción 50113190 BCL 548 SM 102 H Escáner lineal, salida frontal del haz, con calefacción 50113188 BCL 548 OM 100 H Escáner con espejo oscilante con calefacción 50113202 Tabla 13.1: Sinopsis de los tipos BCL 548 548i Leuze electronic...
Página 232: Accesorios: Enchufes
Conector Ethernet, M12, axial. Conector, 4 polos, con codificación D 50112155 Tabla 13.2: Conectores para el BCL 548 13.4 Accesorios: Cable USB Designación de tipo Descripción Núm. de artículo KB USB-Service Cable de servicio USB 50107726 Tabla 13.3: Cable para el BCL 548 Leuze electronic 548i...
Página 233: Accesorios: Memoria De Parámetros Externa
Piezas de fijación para el BCL 548 13.7 Accesorios: Reflector para AutoReflAct Designación de tipo Descripción Núm. de artículo Cinta reflectora núm. 4 Cinta reflectora como reflector para el funcionamiento AutoReflAct 50106119 100 x 100mm Tabla 13.6: Reflector para BCL 548 548i Leuze electronic...
Página 234: Accesorios: Cables Preconfeccionados Para Alimentación De Tensión
Hembrilla M12 para PWR, salida de enchufe axial, extremo de cable 50104557 abierto, longitud de cable 5m K-D M12A-5P-10m-PVC Hembrilla M12 para PWR, salida de enchufe axial, extremo de cable 50104559 abierto, longitud de cable 10m Tabla 13.7: Cable PWR para el BCL 548 Leuze electronic 548i...
Página 235: Accesorios: Cables Preconfeccionados Para La Conexión De Bus
PUR (verde), aislamiento del hilo: espuma PE, sin halógeno, sin silicona y sin PVC Radio de flexión > 65mm, adecuado para cadena de arrastre Ciclos de flexión > 10 , aceleración permitida < 5m/s 548i Leuze electronic...
Página 236: Denominaciones De Pedido Cable De Conexión Profinet-Io M12 Kb Et
Longitud de cable 10m 50106901 KB ET - 15000 - SSA Longitud de cable 15m 50106902 KB ET - 30000 - SSA Longitud de cable 30m 50106905 Tabla 13.8: Cable de conexión al bus para el BCL 548 Leuze electronic 548i...
Página 237: Mantenimiento
 Acuda en caso de reparación a su oficina de venta o de servicio Leuze. Encontrará las direcciones en la página de cubierta interior/dorsal. ¡Nota! Por favor: cuando envíe un equipo a Leuze electronic para ser reparado, adjunte una des- cripción de la avería lo más precisa posible. 14.3 Desmontaje, embalaje, eliminación...
Página 238: Apéndice
Apéndice Apéndice 15.1 Declaración de conformidad Leuze electronic 548i...
Página 239: Juego De Caracteres Ascii
ESCAPE Conmutación FILE SEPARATOR Carácter separador de grupo principal GROUP SEPARATOR Carácter separador de grupo RECORD SEPARATOR Carácter separador de subgrupo UNIT SEPARATOR Carácter separador de grupo parcial SPACE Espacio en blanco EXCLAMATION POINT Carácter de exclamación 548i Leuze electronic...
Página 240 Número COLON Dos puntos SEMI-COLON Punto y coma < LESS THEN Menor que EQUALS Igual que > GREATER THEN Mayor que QUESTION MARK Signo de interrogación COMMERCIAL AT Arroba Letra mayúscula Letra mayúscula Letra mayúscula Letra mayúscula Leuze electronic 548i...
Página 241 Abrir corchetes REVERSE SLANT Barra oblicua a la izquierda CLOSING BRACKET Cerrar corchetes CIRCUMFLEX Acento circunflejo UNDERSCORE Guión bajo ‘ GRAVE ACCENT Acento grave Letra minúscula Letra minúscula Letra minúscula Letra minúscula Letra minúscula Letra minúscula Letra minúscula 548i Leuze electronic...
Página 242 Letra minúscula Letra minúscula Letra minúscula Letra minúscula Letra minúscula Letra minúscula Letra minúscula Letra minúscula Letra minúscula Letra minúscula OPENING BRACE Abrir abrazadera VERTICAL LINE Línea vertical CLOSING BRACE Cerrar abrazadera TILDE Tilde DELETE (RUBOUT) Borrar Leuze electronic 548i...
Página 243: Patrones De Códigos De Barras
Code 128 Modul 0,3 Tipo de código 10: EAN 13 Add-on SC 0 77889 abcde Tipo de código 08: EAN 128 1 122334 455666 Modul 0,3 leuze Figura 15.1: Patrones de etiquetas con códigos de barras (módulo 0,3) 548i Leuze electronic...
Página 244: Módulo 0,5
Code 128 Modul 0,5 Tipo de código 10: EAN 13 Add-on SC 2 44332 fghij Tipo de código 08: EAN 128 Modul 0,5 0 099887 766550 LEUZE Figura 15.2: Patrones de etiquetas con códigos de barras (módulo 0,5) Leuze electronic 548i...
Página 245 Apéndice 548i Leuze electronic...
Página 246 Estructura de menú del BCL 548i Nivel 1 Nivel 2 Nivel 3 Nivel 4 Nivel 5 Opción de selección/posibilidad de ajuste Información detallada a : selección : selección : selección : selección : selección : selección partir de la : atrás : atrás : atrás : atrás...
Página 247 Estructura de menú del BCL 548i Cliente TCP/IP Otros ajustes del host: direc. IP, número de puerto, timeout, tiempo de repetición Servidor TCP/IP Número de puerto del BCL 548 para solicitudes TCP/IP Activado Apagado/Encendido Dirección IP del host al cual se van a enviar datos Número de puerto del host al cual se van a enviar datos Selección de idioma...
