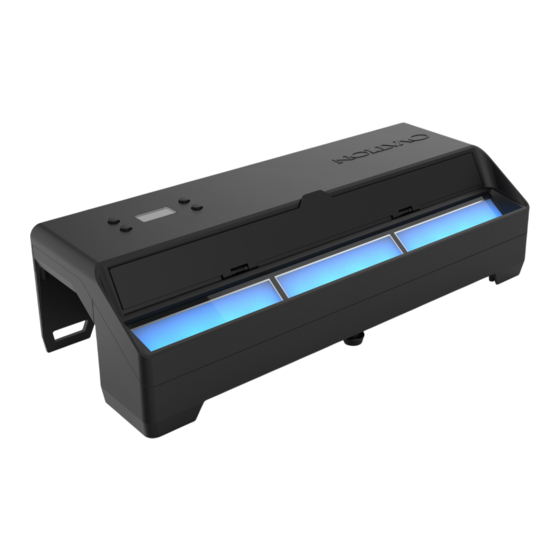

Chauvet Professional Ovation CYC 1FC Guía De Referencia Rápida

Ocultar thumbs Ver también para Ovation CYC 1FC:
Tabla de contenido

Publicidad

Idiomas disponibles
  • ES

Idiomas disponibles

Enlaces rápidos

Descargar este manual
Quick Reference Guide
English
Español
Français
Deutch
Nederlands
EN
ES
FR
DE
NL

Publicidad

Tabla de contenido
loading

Manuales relacionados para Chauvet Professional Ovation CYC 1FC

Resumen de contenidos para Chauvet Professional Ovation CYC 1FC

  • Página 1 Quick Reference Guide English Español Français Deutch Nederlands...

  • Página 2: About This Guide

    QUICK REFERENCE GUIDE About This Guide The Ovation CYC 1FC Quick Reference Guide (QRG) has basic product information such as connection, mounting, menu options, and DMX values. Download the User Manual from www.chauvetprofessional.com for more details. Disclaimer The information and specifications contained in this QRG are subject to change without notice.

  • Página 3: Dmx Linking

    This product has an auto-ranging power supply that can work with an input voltage range of 100–240 VAC, 50/60 Hz. Power Linking You can link up to 11 Ovation CYC 1FC products at 120 V, 20 products at 208 V, or 22 products at 230 V. Never exceed this number. Power linking cords can be purchased separately.

  • Página 4: Virtual Color Wheel

    Virtual Color Wheel The Ovation CYC 1FC includes a feature called the Virtual Color Wheel (VCW). This feature is available as a standalone control mode for manual use and also as a control channel in select DMX personalities. More than 30 pre-mixed colors, custom blended by our engineers, are available to call up for easier programming.
  • Página 5 14-channel: 16-bit dimmer, 16-bit RGBAL, 14 Ch strobe, red shift 15-channel: 16-bit dimmer, 16-bit RGBAL, 16 Ch strobe, virtual color wheel, color temperature, red shift HSV control Ovation CYC 1FC QRG Rev. 3...
  • Página 6 Refer to the Temperature 4500K Color Temperature Chart section for specific values. 5000K 5600K 6000K 6500K Green Manual Color Combine red, green, blue, amber, and lime Blue Mixer to make a custom color (0–100%) Amber Lime Ovation CYC 1FC QRG Rev. 3...
  • Página 7 _ _ _ H Shows total product hours Information Version V_._ Shows installed software version _ _ _ _ _ _ _ _ _ _ _ _ Shows product UID Factory Reset to factory defaults Reset Ovation CYC 1FC QRG Rev. 3...

  • Página 8: Dmx Values

    151  175 5000K 176  200 5600K 201  225 6000K 226  250 6500K 251  255 No function 000  010 No function Red Shift On/Off 011  127 On 128  255 Off Ovation CYC 1FC QRG Rev. 3...
  • Página 9 Lime Fine 000  255 0–100% 000  010 No function Strobe 011  255 Strobe, slow to fast 000  010 No function Red Shift On/Off 011  127 On 128  255 Off Ovation CYC 1FC QRG Rev. 3...
  • Página 10 102  152 Dimmer speed mode 1 (fastest) 153  203 Dimmer speed mode 2 204  255 Dimmer speed mode 3 (slowest) 000  010 No function Red Shift On/Off 011  127 On 128  255 Off Ovation CYC 1FC QRG Rev. 3...
  • Página 11 128  255 Off 5 Ch Channel Function Value Percent/Setting 000  255 0–100% Green 000  255 0–100% Blue 000  255 0–100% Amber 000  255 0–100% Lime 000  255 0–100% Ovation CYC 1FC QRG Rev. 3...
  • Página 12 000  010 No function Red Shift On/Off 011  127 On 128  255 Off Channel Function Value Percent/Setting 000  255 0–100% Saturation 000  255 0–100% Value 000  255 0–100% Ovation CYC 1FC QRG Rev. 3...

  • Página 13: Acerca De Esta Guía

    GUÍA DE REFERENCIA RÁPIDA Acerca de Esta Guía La Guía de Referencia Rápida (GRR) del Ovation CYC 1FC contiene información básica sobre el producto, como montaje, opciones de menú y valores DMX. Descargue el manual de usuario de www.chauvetprofessional.com para mas información.

  • Página 14: Corriente Alterna

    100–240 VCA, 50/60 Hz. Alimentación en cadena Puede enlazar hasta 11 productos Ovation CYC 1FC a 120 V, 20 productos a 208 V o 22 productos a 230 V. Los cables de alimentación en cadena se pueden adquirir por separado.

  • Página 15: Rueda De Color Virtual (Vcw)

    Rueda de Color Virtual (VCW) El Ovation CYC 1FC incluye una función de rueda de color virtual llamada Virtual Color Wheel (VCW). Esta función está disponible como modo de control independiente para uso manual y también como canal de control en algunas personalidades DMX del dispositivo.

  • Página 16: Mapa De Menú

    14 canales: 16 bits atenuador, RGBAL, 14 Ch estroboscopio, cambio a rojo 16 canales: 16 bits atenuador, 16 bits 16 Ch RGBAL, estroboscopio, rueda de color virtual, temperatura de color, cambio a rojo Control de HSV Ovation CYC 1FC QRG Rev. 3...
  • Página 17 Gráfico de temperaturas de color para ver valores concretos 5000K 5600K 6000K 6500K Green Combina rojo, verde, azul, ámbar y lime Manual Color Blue para generar un color personalizado (0– Mixer 100%) Amber Lime Ovation CYC 1FC QRG Rev. 3...
  • Página 18 Information Version V_._ Muestra instalada la versión de software _ _ _ _ _ _ _ _ _ _ _ _ Muestra actual UID # Factory Reinicia a la configuración de fábrica Setting Ovation CYC 1FC QRG Rev. 3...

  • Página 19: Valores Dmx

    Limón fino 000  255 0–100% 000  010 Sin función Estroboscopio 011  255 Estroboscopio, lento a rápido 000  010 Sin función Cambio a rojo 011  127 Encendido 128  255 Apagado Ovation CYC 1FC QRG Rev. 3...
  • Página 20 102  152 Velocidad de atenuador 1 (rápida) 153  203 Velocidad de atenuador 2 204  255 Velocidad de atenuador 3 (lenta) 000  010 Sin función Cambio a rojo 011  127 Encendido 128  255 Apagado Ovation CYC 1FC QRG Rev. 3...
  • Página 21 128  255 Apagado 5 Ch Canal Función Valor Porcentaje/Configuración Rojo 000  255 0–100% Verde 000  255 0–100% Azul 000  255 0–100% Ámbar 000  255 0–100% Limón 000  255 0–100% Ovation CYC 1FC QRG Rev. 3...
  • Página 22 000  010 Sin función Cambio a rojo 011  127 Encendido 128  255 Apagado Canal Función Valor Porcentaje/Configuración Tono 000  255 0–100% Saturación 000  255 0–100% Valor 000  255 0–100% Ovation CYC 1FC QRG Rev. 3...

  • Página 23: Clause De Non-Responsabilité

    MANUEL DE RÉFÉRENCE À Propos de ce Manuel Le Manuel de Référence du (MR) Ovation CYC 1FC reprend des informations de base sur ce produit notamment en matière de connexions, montage, options de menu et valeurs DMX. Téléchargez le manuel d'utilisation sur www.chauvetprofessional.com...

  • Página 24: Connexion Électrique

    Ce produit est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz. Connexion Électrique Vous pouvez connecter jusqu’à 11 Ovation CYC 1FC à 120 V, 20 unités à 208 V ou 22 unités à 230 V. Vous pouvez vous procurer séparément des cordons d'alimentation. Prise CA Connexion Câble (États-Unis)
  • Página 25 MANUEL DE RÉFÉRENCE Schéma de Montage de l'appareil Clip de fixation Élingue de sécurité Support Omega Béquille rétractable Montage en Hauteur Montage au Sol Ovation CYC 1FC QRG Rev. 3...

  • Página 26: Roue De Couleurs Virtuelles (Vcw)

    Roue de Couleurs Virtuelles (VCW) Le Ovation CYC 1FC dispose d'une fonction appelée Roue de Couleur Virtuelle (VCW - Virtual Color Wheel). Cette fonction est disponible en mode de contrôle autonome pour une utilisation manuelle mais également en tant que canal de contrôle dans certaines personnalités DMX.
  • Página 27 14-canaux: gradation 16-bit, RGBAL 16-bit, 14 Ch stroboscope, passe au rouge 16-canaux: gradation 16-bit, RGBAL 16-bit, 16 Ch stroboscope, roue de couleur virtuelle, température de couleur, passe au rouge commande HSV Ovation CYC 1FC QRG Rev. 3...
  • Página 28 Gamme des températures de couleur 5000K pour les valeurs spécifiques 5600K 6000K 6500K Green Combine les couleurs rouge, vert, bleu, Manual Color Blue ambre et lime pour un résultat personnalisé Mixer (0–100%) Amber Lime Ovation CYC 1FC QRG Rev. 3...
  • Página 29 Version V_._ Affiche la version du logiciel installée _ _ _ _ _ _ _ _ _ _ _ _ Affiche UID actuel # Factory Permet de réinitialiser aux valeurs par Setting défaut d'usine Ovation CYC 1FC QRG Rev. 3...

  • Página 30: Valeurs Dmx

    000  255 0–100% 000  010 Pas de fonction Stroboscope 011  255 Stroboscope, lent à rapide 000  010 Pas de fonction Passe au rouge 011  127 Activer 128  255 Désactiver Ovation CYC 1FC QRG Rev. 3...
  • Página 31 153  203 Courbe de gradation non linéaire 2 204  255 Courbe de gradation non linéaire 3 (le moins rapide) 000  010 Pas de fonction Passe au rouge 011  127 Activer 128  255 Désactiver Ovation CYC 1FC QRG Rev. 3...
  • Página 32 128  255 Désactiver 5 Ch Canal Fonction Valeur Pourcentage/Configuration Rouge 000  255 0–100% Vert 000  255 0–100% Bleu 000  255 0–100% Ambre 000  255 0–100% Lime 000  255 0–100% Ovation CYC 1FC QRG Rev. 3...
  • Página 33 000  010 Pas de fonction Passe au rouge 011  127 Activer 128  255 Désactiver Canal Fonction Valeur Pourcentage/Configuration Teintes 000  255 0–100% Saturation 000  255 0–100% Valeur 000  255 0–100% Ovation CYC 1FC QRG Rev. 3...

  • Página 34: Eingeschränkte Garantie

    SCHNELLANLEITUNG Über diese Schnellanleitung In der Schnellanleitung des Ovation CYC 1FC finden Sie die wesentlichen Produktinformationen, wie etwa über die Montage, Menüoptionen und DMX-Werte des Geräts. Laden Sie für weiterführende Informationen unter www.chauvetprofessional.com das Benutzerhandbuch herunter. Haftungsausschluss Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.
  • Página 35 Serienschaltung der Geräte Sie können bis zu 11 Ovation CYC 1FC-Geräte bei 120 V AC, 20 Geräte bei 208 V AC, oder 22 Geräte bei 230 V AC in Serie schalten. Diese Anzahl niemals überschreiten! Stromkabel für die Serienschaltung können separat erworben werden.
  • Página 36 Stellen Sie sicher, dass die Befestigungsklemmen dafür ausgelegt sind, das Produktgewicht tragen zu können. Informationen zu unserer CHAUVET- Produktlinie für Befestigungsklemmen finden Sie unter http://trusst.com/productcategory/truss-clamps/. Produktmontageansicht Befestigungsschelle Sicherheitskabel Omega-Hängebügel Einziehbarer Ständer Montage über Kopf Oberflächenmontage Ovation CYC 1FC QRG Rev. 3...

  • Página 37: Virtuelles Farbrad (Vcw)

    SCHNELLANLEITUNG Virtuelles Farbrad (VCW) Der Ovation CYC 1FC verfügt über eine Funktion mit der Bezeichnung Virtuelles Farbrad ( Virtual Color Wheel, VCW). Diese Funktion steht als Stand-alone-Steuerungsmodus für die manuelle Bedienung sowie als Steuerungskanal bei ausgewählten DMX-Eigenschaften zur Verfügung. Es sind mehr als 30 von unseren Technikern vorgemischte Farben verfügbar, um die Programmierung einfacher zu gestalten.Die zum Mischen dieser Farben verwendeten DMX-Werte sind...
  • Página 38 Funktion Sicherheitscode Geben Sie nach der entsprechenden Aufforderung den folgenden Sicherheitscode ein, indem betätigen: <UP>, <DOWN>, <UP>, <DOWN>, <ENTER>. Dieser Sicherheitscode kann nicht geändert werden und ist nach entsprechender Aufforderung immer zu verwenden. Ovation CYC 1FC QRG Rev. 3...
  • Página 39 C5050 - Md Blue C5060 - Dk Blue C5690 - Indigo C5080 - VDk Blue C5081 - VDk Blue 2 C4370 - Yel Green C4070 - Green C4550 - Turquoise C4560 - Aqua C4570 - Blue Green Ovation CYC 1FC QRG Rev. 3...
  • Página 40 Stellt den maximalen Wert der blauen LED ein Manual 125–255 Stellt den maximalen Wert der Amber bernsteinfarbenen LED ein Stellt den maximalen Wert der neongrünen Lime LED ein 600Hz 1200Hz 2000Hz Stellt die PWM-Frequenz ein Frequency 4000Hz 6000Hz 25KHz Ovation CYC 1FC QRG Rev. 3...
  • Página 41 _ _ _ _ gewesen ist Information Version V_._ Zeigt die aktuelle Firmware-Version an _ _ _ _ _ _ _ _ _ _ _ _ Zeigt die Geräte-UID an Factory Auf Werkseinstellungen zurücksetzen Setting Ovation CYC 1FC QRG Rev. 3...
  • Página 42 000  255 0–100% 000  010 Keine Funktion Stroboskop 011  255 Stroboskop, langsam nach schnell Keine Funktion 000  010 Roter Übergang 011  127 Roter Übergang aktiviert 128  255 Roter Übergang deaktiviert Ovation CYC 1FC QRG Rev. 3...
  • Página 43 000  255 0–100% Neongrün 000  255 0–100% 000  010 Keine Funktion Stroboskop 011  255 Stroboskop, langsam nach schnell Virtuelles Farbrad 000  255 Für spezifischen Werte finden Sie im Abschnitt Tabelle: Virtuelles Farbrad Ovation CYC 1FC QRG Rev. 3...
  • Página 44 128  255 Roter Übergang deaktiviert 5 Ch Kanal Funktion Wert Prozent/Einstellung 000  255 0–100% Grün 000  255 0–100% Blau 000  255 0–100% Bernsteinfarben 000  255 0–100% Neongrün 000  255 0–100% Ovation CYC 1FC QRG Rev. 3...
  • Página 45 000  010 Roter Übergang 011  127 Roter Übergang aktiviert 128  255 Roter Übergang deaktiviert Kanal Funktion Wert Prozent/Einstellung Tint 000  255 0–100% Verzadiging 000  255 0–100% Waarde 000  255 0–100% Ovation CYC 1FC QRG Rev. 3...

  • Página 46: Beperkte Garantie

    BEKNOPTE HANDLEIDING Over deze handleiding De Ovation CYC 1FC Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals aansluiting, montage, menu-opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie. Disclaimer De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.
  • Página 47 Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz. Power Linking U kunt tot 11 Ovation CYC 1FC-producten koppelen bij 120 V, 20 producten koppelen bij 208 V, of 22 producten bij 230 V. Dit aantal niet overschrijden. Power Linking-snoeren kunnen apart aangeschaft worden.

  • Página 48: Virtueel Kleurenwiel

    BEKNOPTE HANDLEIDING Virtueel kleurenwiel De Ovation CYC 1FC bevat een functie, genaamd het virtuele kleurenwiel (Virtual Color Wheel, VCW). Deze functie is beschikbaar als een losstaande bedieningsmodus voor handmatig gebruik en ook als een bedieningskanaal in de geselecteerde DMX-persoonlijkheden van de producten. Voor eenvoudiger programmering zijn er meer dan 30 voorgemengde kleuren beschikbaar die speciaal door onze technici zijn samengesteld.

  • Página 49: Beschrijving Bedieningspaneel

    Auto- 13 Ch Programme, Auto-Geschwindigkeit, Dimmer-Geschwindigkeitsmodus, red shift 14-kanaals: 16-bits dimmer, 16-bits RGBAL, 14 Ch strobo, red shift 16-kanaals: 6-bits dimmer, 16-bits RGBAL, 16 Ch strobo, virtueel kleurrad, kleurtemperatuur, red shift HSV-regeling Ovation CYC 1FC QRG Rev. 3...
  • Página 50 Raadpleeg de Temperature 4500K sectie Kleurtemperatuur-kaart voor specifieke waarden 5000K 5600K 6000K 6500K Green Combineert rood, groen, blauw, amber en Manual Color Blue lime om een aangepaste kleur te genereren Mixer (0–100%) Amber Lime Ovation CYC 1FC QRG Rev. 3...
  • Página 51 Toont het totale aantal producturen Information Version V_._ Toont de geïnstalleerde softwareversie _ _ _ _ _ _ _ _ _ _ _ _ Geeft de huidige UID # Factory Herstellen naar de fabrieksstandaard Setting Ovation CYC 1FC QRG Rev. 3...

  • Página 52: Dmx Waarden

    000  255 0–100% Fijn lime 000  255 0–100% 000  010 Geen functie Stroboscoop 011  255 Stroboscoop, langzaam bis snel 000  010 Geen functie Red Shift 011  127 128  255 Ovation CYC 1FC QRG Rev. 3...
  • Página 53 Dimmersnelheid 102  152 Niet-lineaire dimcurve 1 (snelst) 153  203 Niet-lineaire dimcurve 2 204  255 Niet-lineaire dimcurve 3 (langzaamst) 000  010 Geen functie Red Shift 011  127 128  255 Ovation CYC 1FC QRG Rev. 3...
  • Página 54 128  255 5 Ch Kanaal Functie Waarde Percentage/Instelling Rood 000  255 0–100% Groen 000  255 0–100% Blauw 000  255 0–100% Amber 000  255 0–100% Lime 000  255 0–100% Ovation CYC 1FC QRG Rev. 3...
  • Página 55 000  255 0–100% 000  010 Geen functie Red Shift 011  127 128  255 Kanaal Functie Waarde Percentage/Instelling Tint 000  255 0–100% Verzadiging 000  255 0–100% Waarde 000  255 0–100% Ovation CYC 1FC QRG Rev. 3...
  • Página 56 Visit the applicable website above to verify our contact information and instructions to request support. Outside the US, UK, Ireland, Benelux, France, Germany, or Mexico, contact the dealer of record. UL 1573 CSA C22.2 No. 166 E113093 Ovation CYC 1FC QRG Rev. 3...
