Descripción
Las unidades electrónicas 13F4 (audio) y 13F7 (vídeo) pueden utilizarse exclusivamente en instalaciones con tecnología Due Fili Plus.
Están provistas de teclado alfanumérico y en la versión vídeo, cuentan con cámara con grupo iluminador de leds blancos.
Las unidades electrónicas 13F4 y 13F7 pueden utilizarse como recambio en las instalaciones con las unidades electrónicas Art. 12F4 y 12F7. Para las placas
89F4 y 89F7 el recambio es funcional, no mecánico. Las unidades electrónicas 13F4 y 13F7 pueden controlar también teclas de tipo tradicional. Se pueden
conectar hasta dos módulos de pulsadores adicionales en una fila única Art. 12TS o 1 módulo de pulsadores adicionales en doble fila Art. 12TD.
Características técnicas
- Sensor CCD de 1/4" (13F7)
- Iluminación mínima 1,0 lux (13F7)
- Alimentación a través de los bornes B1, B2.
- Alimentación a través de los bornes Ext+, Ext- cuando exista la necesidad de alimentar la unidad electrónica con un alimentador suplementario.
- Salida señal vídeo 16 dBm
- Absorción en stand-by 120 mA
- Absorción en comunicación 320 mA
- Absorción en comunicación y activación de cerradura 470 mA
- Tensión mínima 24 Vcc medida en los bornes B1, B2
- Objetivo ajustable vertical y horizontalmente en manual (13F7)
- Temperatura de funcionamiento: -10° C / +55° C.
Las unidades electrónicas 13F4 y 13F7 pueden instalarse tanto en el BUS VERTICAL como en el BUS HORIZONTAL. Por defecto la CONFIGURACIÓN
es VERTICAL y prevé la gestión de hasta 200 usuarios. La CONFIGURACIÓN HORIZONTAL prevé unidades electrónicas que gestionan totalmente hasta
1000 usuarios cada una.
NOTA: los valores indicados entre corchetes se refieren a la "CONFIGURACIÓN HORIZONTAL".
Unidad electrónica

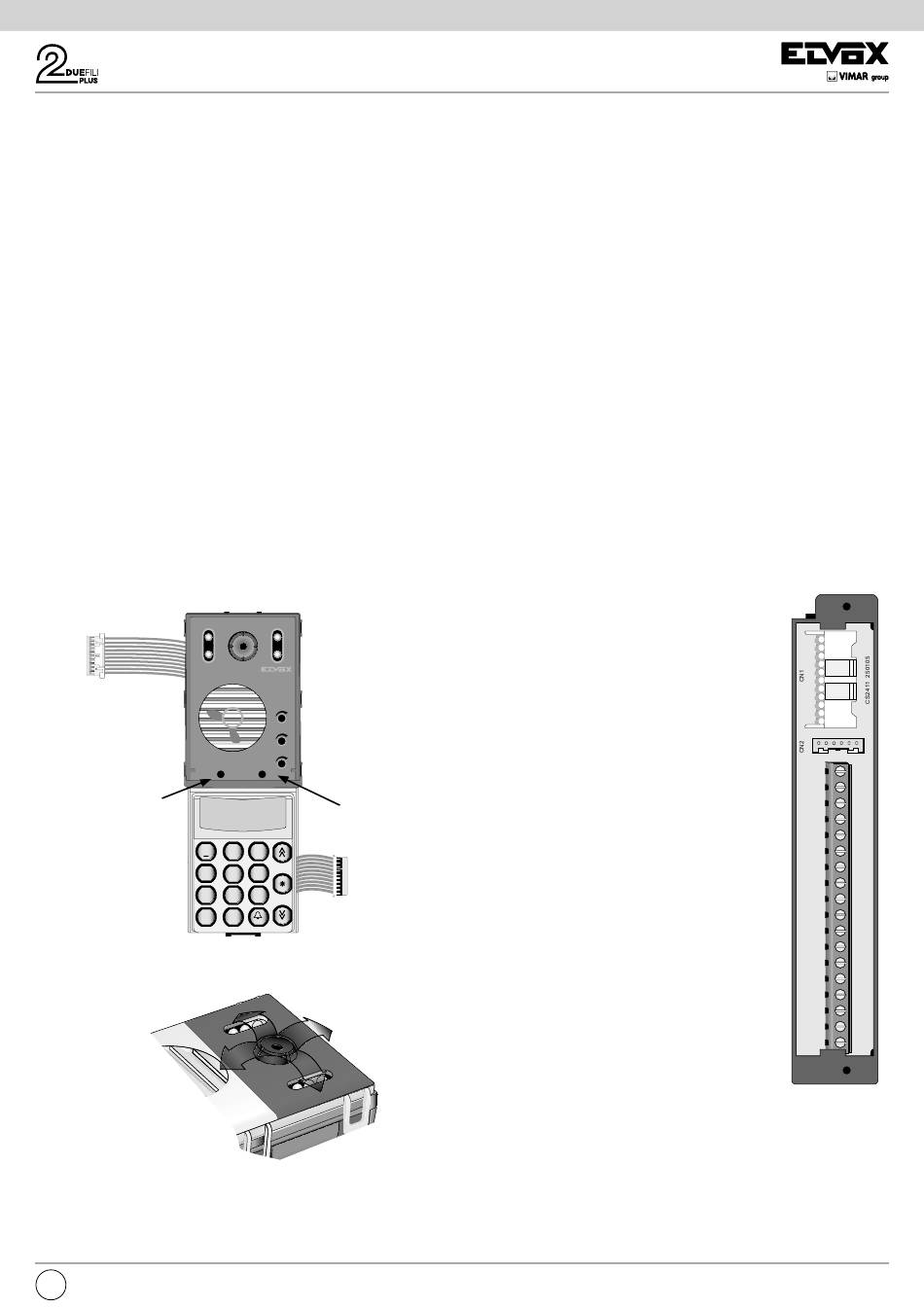

Figura 1
Cableado
para la conexión
caja de conexio-
nes
RESET
1
4
GHI
7
PQRS
R
Figura 2
Ajuste manual
horizontal y vertical
ES
1
2
3
Tecla PRG
2 3
ABC DEF
6
5
MNO
JKL
8 9
TUV WXYZ
0
Cableado para cone-
+
xión de módulos pulsa-
dores suplementarios

Caja de conexiones

CN1) Conector para unidad electrónica.
CN2) Conector para programador Art. 950C o inter-
faz Art. 692I/U o Art. 692I.
B2) Bus (montante).
B1) Bus (montante).
EXT+) Alimentación externa (+ Art. 6923).
EXT-) Alimentación externa (- Art. 6923)
VLED) Alimentación LED para módulos adicionales.
X) Entrada vídeo (tubo coaxial), para cámara
externa (13F4).
M) Entrada vídeo (malla coaxial), para cámara
externa (13F4).
PA) Entrada para sensor de puerta abierta (con
referencia al borne M).
CA) Mando abrepuertas (con referencia al borne
M).
M) Masa.
S+) Salida cerradura 12 Vcc (+) (consulte la nota).
S-) Salida cerradura 12 Vcc (-) (consulte la nota).
+12 V) Salida +12 V (máx 120 mA) con limitador de
corriente.
-L) Control cámara externa, salida de colector
abierto (13F4).
SR) Control de cerradura mediante relé, salida de
colector abierto.
F2) Control de función F2 mediante relé, salida de
colector abierto.
F1) Control de función F1 mediante relé, salida de
colector abierto.
M) Masa.
Nota: salidas S+/S-. La unidad electrónica suministra
un pico de corriente I > 1 A durante 10 ms y después
T
una corriente de mantenimiento I
duración del mando de apertura de la cerradura (con-
sulte el tiempo de activación de la cerradura).
B2
B1
EXT+
EXT-
VLED
X
M
PA
CA
M
S+
S-
+12V
-L
SR
F2
F1
M
figura 3
= 200 mA por toda la
M
B2
B1
EXT+
EXT-
VLED
X
M
PA
CA
M
S+
S-
+12V
-L
SR
F2
F1
M
