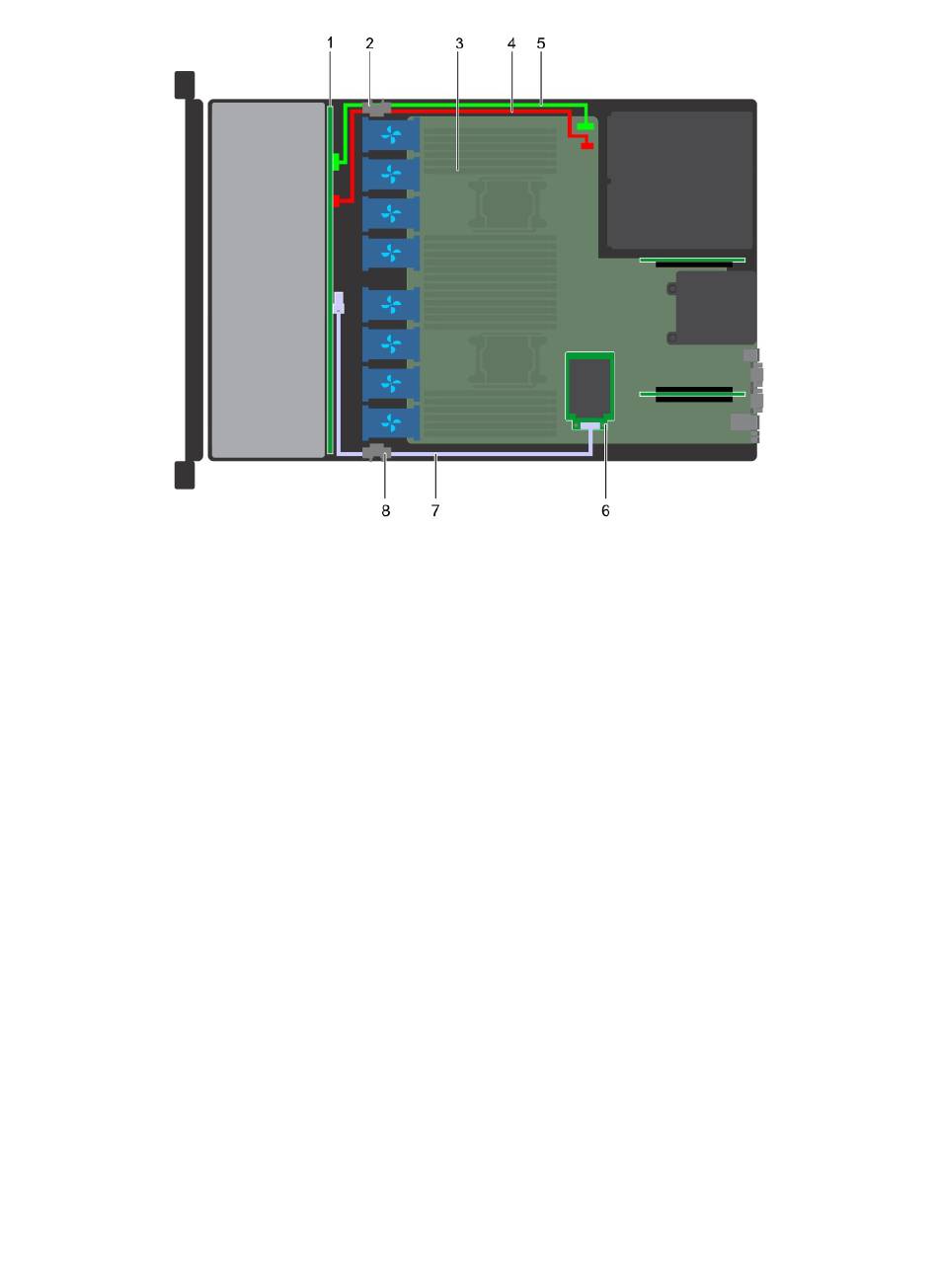

Figura 90. Colocación de los cables: backplane de unidad de 4 x 3.5 pulgadas con miniPERC
1 Backplane de unidad
3 Placa base
5 Cable de señal del backplane (BP: J_BP_SIG a MB: J_BP_SIG1) 6
7 Cable de SAS (BP: J_SAS_A a MB: J_STORAGE1)
2 Clip de fijación de tendido de cables
4 Cable de alimentación del backplane (BP: J_BP_SIG a
MB: J_BP_SIG1)
Tarjeta miniPERC
8 Clip de fijación de tendido de cables
Instalación y extracción de los componentes del sistema 149
