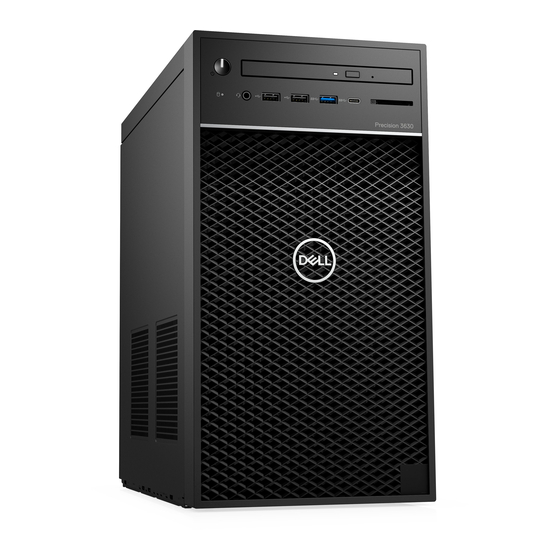

Precision Tower 3630
Manual de servicio
Modelo reglamentario: D24M
Tipo reglamentario: D24M003

Publicidad

Tabla de contenido
loading

Manuales relacionados para Dell Precision Tower 3630

Resumen de contenidos para Dell Precision Tower 3630

  • Página 1 Precision Tower 3630 Manual de servicio Modelo reglamentario: D24M Tipo reglamentario: D24M003...
  • Página 2 Una señal de ADVERTENCIA indica la posibilidad de sufrir daño a la propiedad, heridas personales o la muerte. © 2018 Dell Inc. o sus filiales. Todos los derechos reservados. Dell, EMC, y otras marcas comerciales son marcas comerciales de Dell Inc. o de sus subsidiarias.

  • Página 3: Tabla De Contenido

    Contenido 1 Manipulación del equipo..........................6 Instrucciones de seguridad............................... 6 Apagado del equipo (Windows 10)...........................7 Antes de manipular el interior del equipo.........................7 Después de manipular el interior del equipo........................7 2 Tecnología y componentes..........................8 DDR4....................................8 Detalles de DDR4................................. 8 Errores de memoria..............................9 Características de USB..............................9 USB 3.0/USB 3.1 Gen 1 (USB de modo de velocidad extra)..................
  • Página 4 Tarjeta gráfica................................... 25 Extracción de la tarjeta gráfica..........................25 Instalación de la tarjeta gráfica..........................27 Módulo de memoria................................. 28 Extracción del módulo de memoria..........................28 Instalación del módulo de memoria..........................29 Altavoz....................................30 Extracción del altavoz............................... 30 Instalación del altavoz..............................31 Batería de tipo botón............................... 32 Extracción de la batería de tipo botón........................32 Instalación de la batería de tipo botón........................32 Unidad de fuente de alimentación..........................33...
  • Página 5 Diagnósticos de evaluación del sistema de preinicio (ePSA)..................80 Ejecución del diagnóstico de ePSA..........................80 Diagnóstico..................................81 Mensajes de error de diagnósticos..........................82 Mensajes de error del sistema............................85 5 Obtención de ayuda............................. 87 Cómo ponerse en contacto con Dell..........................87 A Cubierta de cables............................88 B Filtro antipolvo............................94 Contenido...

  • Página 6: Manipulación Del Equipo

    únicamente las tareas de solución de problemas y las reparaciones sencillas autorizadas en la documentación del producto o indicadas por el personal de servicio y asistencia en línea o telefónica. La garantía no cubre los daños por reparaciones no autorizadas por Dell. Lea y siga las instrucciones de seguridad proporcionadas con el producto. PRECAUCIÓN: Para evitar descargas electrostáticas, toque tierra mediante el uso de un brazalete antiestático o toque...

  • Página 7: Apagado Del Equipo (Windows 10)

    Apagado del equipo (Windows 10) PRECAUCIÓN: Para evitar la pérdida de datos, guarde todos los archivos que tenga abiertos y ciérrelos, y salga de todos los programas antes de apagar la computadora o de quitar la cubierta lateral. Haga clic o toque Haga clic o toque y, a continuación, haga clic o toque Apagar.

  • Página 8: Tecnología Y Componentes

    Tecnología y componentes En este capítulo se ofrece información detallada sobre la tecnología y los componentes disponibles en el sistema. Temas: • DDR4 • Características de USB • USB Tipo C • VentVentajas de DisplayPort sobre USB tipo C • HDMI 2.0 DDR4 La memoria DDR4 (cuarta generación de velocidad de datos doble) es una sucesora de mayor velocidad de las tecnologías DDR2 y DDR3.

  • Página 9: Errores De Memoria

    Figura 2. Diferencia de grosor Borde curvo Los módulos DDR4 presentan un borde curvo para facilitar la inserción y aliviar la presión sobre el PCB durante instalación de la memoria. Figura 3. Borde curvo Errores de memoria Los errores de memoria en el sistema muestran el nuevo código de error ON-FLASH-FLASH u ON-FLASH-ON. Si toda la memoria falla, el LCD no se enciende.

  • Página 10: Velocidad

    rápido y banda ancha aún mayor. El USB 3.0/USB 3.1 Gen 1 por fin tiene la respuesta a las demandas de los consumidores, con una velocidad estimada 10 veces mayor que la de su predecesor. En resumen, las características del USB 3.1 Gen 1 son las siguientes: •...

  • Página 11: Aplicaciones

    nunca alcanzarán los 4,8 Gb/s. Probablemente veremos una velocidad real máxima de 400 MB/s con sobrecargas. De este modo, la velocidad del USB 3.0/USB 3.1 Gen 1 es 10 veces mayor que la del USB 2.0. Aplicaciones El USB 3.0/USB 3.1 Gen 1 abre el panorama y proporciona más espacio para que los dispositivos ofrezcan una mejor experiencia en general. Mientras que anteriormente apenas se soportaba el vídeo de USB (desde una perspectiva de resolución máxima, latencia y compresión de video), es fácil imaginar que con una disponibilidad de 5 a 10 veces el ancho de banda, las soluciones de vídeo de USB deberían funcionar mucho mejor.

  • Página 12: Usb Power Delivery

    protocolos diferentes al utilizar "modos alternativos", lo cual permite tener adaptadores que pueden ofrecer salida de HDMI, VGA, DisplayPort u otros tipos de conexiones desde ese único puerto USB. USB Power Delivery La especificación de USB PD también está estrechamente vinculada con USB tipo C. Actualmente, los teléfonos inteligentes, las tabletas y otros dispositivos móviles generalmente utilizan una conexión USB para su carga.

  • Página 13: Ventajas De Hdmi

    • Tipo de contenido: señalización en tiempo real de los tipos de contenido entre la pantalla y el dispositivo de origen, lo que permite que el televisor optimice los ajustes de imagen en función del tipo de contenido. • Espacios de color adicionales: agrega compatibilidad para más modelos de color que se utilizan en fotografía digital y gráficos de computadora.

  • Página 14: Desmontaje Y Reensamblaje

    Desmontaje y reensamblaje Pies de goma del chasis Extracción de los pies de goma del chasis Siga los procedimientos que se describen en Antes de manipular el interior de la computadora. Tire un extremo del pie de goma fuera de la ranura [1] y deslice el pie para quitarlo del sistema [2]. Figura 4.

  • Página 15: Instalación De Los Pies De Goma Del Chasis

    Figura 5. Extracción de los pies de goma posteriores Instalación de los pies de goma del chasis Inserte un extremo de los pies de goma en la ranura [1] y deslícelo para fijarlo al sistema [2]. Desmontaje y reensamblaje...
  • Página 16 Figura 6. Instalación de los pies de goma frontales Desmontaje y reensamblaje...

  • Página 17: Cubierta

    Figura 7. Instalación de los pies de goma posteriores Siga los procedimientos que se describen en Después de manipular el interior de la computadora. Cubierta Extracción de la cubierta Siga los procedimientos que se describen en Antes de manipular el interior de la computadora.

  • Página 18: Instalación De La Cubierta

    Instalación de la cubierta Alinee los ganchos de la cubierta con las lengüetas en el chasis de la computadora. Gire la cubierta hasta que encaje en su lugar. Siga los procedimientos que se describen en Después de manipular el interior de la computadora.

  • Página 19: Tarjeta Sd (Opcional)

    Tarjeta SD (opcional) La tarjeta SD es un componente opcional. Extracción de la tarjeta SD Siga los procedimientos que se describen en Antes de manipular el interior de la computadora. Quite la tarjeta SD del sistema. Instalación de la tarjeta SD Inserte la tarjeta SD en la ranura de tarjeta SD del sistema.

  • Página 20: Bisel Frontal

    Siga los procedimientos que se describen en Después de manipular el interior de la computadora. Bisel frontal Extracción del bisel frontal Siga los procedimientos que se describen en Antes de manipular el interior de la computadora. Extraiga la cubierta. Para extraer el embellecedor frontal: Levante las lengüetas de retención [1] para soltar el bisel frontal.

  • Página 21: Instalación Del Bisel Frontal

    Instalación del bisel frontal Sujete el bisel y asegúrese de que los ganchos en el bisel se alineen en las muescas en la computadora. Gire el bisel frontal hacia el equipo. Presione el embellecedor frontal hasta que las lengüetas encajen en su lugar. Instale la cubierta.

  • Página 22: Instalación De La Unidad De Disco Duro

    Desconecte el cable de datos y el cable de alimentación de la unidad de disco duro [1]. Presione las lengüetas de fijación azules del soporte [2] y levante el soporte de la unidad de disco duro para extraerlo del compartimiento para unidades de disco duro [3]. Doble el soporte para unidad de disco duro y levante la unidad de disco duro del soporte para unidad.
  • Página 23 Deslice el ensamble de disco duro en el compartimiento para unidad de disco duro [1]. Conecte el cable de datos y el cable de alimentación a la unidad de disco duro [2]. Para instalar una unidad de disco duro adicional, siga los pasos del 1 al 3. Instale la cubierta.

  • Página 24: Bisagra De Psu

    Bisagra de PSU Apertura de la bisagra de PSU Siga los procedimientos que se describen en Antes de manipular el interior del equipo. Quite la cubierta: Empuje los pestillos de liberación de la PSU [1, 2] Gire la bisagra de la PSU como se muestra en la ilustración [3]. Cierre de la bisagra de PSU Gire la bisagra de PSU [1].

  • Página 25: Tarjeta Gráfica

    Instale la cubierta: Siga los procedimientos que se describen en Después de manipular el interior de la computadora. Tarjeta gráfica Extracción de la tarjeta gráfica NOTA: Es posible que vea una tarjeta PCIe instalada en algunas configuraciones. Siga los mismos pasos, excepto el paso 4, para quitar la tarjeta de expansión.
  • Página 26 Empuje el seguro de retención de la tarjeta fuera de la tarjeta [1] y levante la tarjeta gráfica para quitarla de la computadora [2]. Desmontaje y reensamblaje...

  • Página 27: Instalación De La Tarjeta Gráfica

    Instalación de la tarjeta gráfica NOTA: Siga los mismos pasos, excepto el paso 2, para instalar la tarjeta de expansión. Inserte la tarjeta gráfica en el conector de la tarjeta madre del sistema. Conecte el cable de alimentación de la tarjeta gráfica al conector de la tarjeta gráfica [1]. Inserte la lengüeta en el soporte de tarjeta PCIe a través de la ranura del chasis [2] y presione hasta que se fije a la tarjeta gráfica [3].

  • Página 28: Módulo De Memoria

    Cierre la bisagra de PSU. Instale la cubierta. Siga los procedimientos que se describen en Después de manipular el interior del equipo. Módulo de memoria Extracción del módulo de memoria Siga los procedimientos que se describen en Antes de manipular el interior de la computadora.

  • Página 29: Instalación Del Módulo De Memoria

    Instalación del módulo de memoria Alinee la muesca del módulo de memoria con la pestaña en el conector del módulo de memoria e inserte el módulo de memoria en el zócalo del módulo de memoria [1]. Presione el módulo de memoria hasta que las lengüetas de retención encajen en su lugar [2]. Desmontaje y reensamblaje...

  • Página 30: Altavoz

    Cierre la bisagra de PSU. Instale la cubierta. Siga los procedimientos que se describen en Después de manipular el interior de la computadora. Altavoz Extracción del altavoz Siga los procedimientos que se describen en Antes de manipular el interior del equipo.

  • Página 31: Instalación Del Altavoz

    Instalación del altavoz Inserte el altavoz en la ranura del chasis del sistema y presiónelo hasta que encaje en su lugar [1]. Conecte el cable del altavoz al conector de la tarjeta madre del sistema [2]. Cierre la bisagra de PSU.

  • Página 32: Batería De Tipo Botón

    Instale la cubierta. Siga los procedimientos que se describen en Después de manipular el interior del equipo. Batería de tipo botón Extracción de la batería de tipo botón Siga los procedimientos que se describen en Antes de manipular el interior del equipo.

  • Página 33: Unidad De Fuente De Alimentación

    Cierre la bisagra de PSU. Instale la cubierta. Siga los procedimientos que se describen en Después de manipular el interior del equipo. Unidad de fuente de alimentación Extracción de la unidad del sistema de alimentación Siga los procedimientos que se describen en Antes de manipular el interior de la computadora.
  • Página 34 • En sistemas enviados con el ensamblaje del disipador de calor y la turbina de 95 W: Desconecte el cable de la unidad óptica de dicha unidad [1]. Desconecte el cable de alimentación de la CPU y el cable de alimentación de la tarjeta madre de la tarjeta madre del sistema [2, 3].
  • Página 35 Cierre la bisagra de PSU. Para extraer la unidad de fuente de alimentación (PSU). Desconecte el cable de alimentación de la unidad de disco duro [1]. NOTA: Podría haber hasta cuatro cables de alimentación de disco duro en función de la cantidad de unidades de disco duro instaladas.

  • Página 36: Instalación De La Unidad De Fuente De Alimentación

    Instalación de la unidad de fuente de alimentación Inserte la PSU en la ranura y deslícela hacia la parte posterior de la computadora hasta que encaje en su lugar [1]. Reemplace los cuatro tornillos #6-32x1/4" para fijar la PSU a la computadora [2]. Coloque el soporte de la fuente de alimentación [3] y ajuste los dos tornillos #6-32x1/4"...
  • Página 37 Abra la bisagra de PSU. Conecte los siguientes cables: • En sistemas enviados con ensamblaje del disipador de calor de 65 W/80 W: Conecte el cable de alimentación de la tarjeta madre del sistema. Coloque el cable de alimentación de la CPU a través de la guía de enrutamiento del chasis y conéctelo al conector en la tarjeta madre del sistema [2].

  • Página 38: Unidad Óptica

    • En sistemas enviados con ensamblaje del disipador de calor y la turbina de 95 W: Conecte el cable de alimentación de la tarjeta gráfica [1]. Conecte el cable de alimentación de la tarjeta madre del sistema [2] Coloque el cable de alimentación de la CPU a través de la guía de enrutamiento del chasis y conéctelo al conector en la tarjeta madre del sistema [3].
  • Página 39 Deslice la unidad óptica de la parte frontal de la computadora. Quite el tornillo M2x2.5 que fija el soporte de la unidad óptica a la unidad óptica [1] y quite el soporte [2]. Desmontaje y reensamblaje...

  • Página 40: Instalación De La Unidad Óptica

    Instalación de la unidad óptica Alinee los orificios para tornillos del soporte para unidad óptica con el de la unidad óptica [1] y reemplace el tornillo M2x2.5 para fijar el soporte para unidad óptica a la unidad óptica [2]. Deslice la unidad óptica en el compartimento de la unidad desde la parte frontal del equipo hasta que quede fija. Conecte el cable de datos y el cable de alimentación a la unidad óptica.

  • Página 41: Panel De E/S

    Cierre la bisagra de PSU. Instale la cubierta. Siga los procedimientos que se describen en Después de manipular el interior de la computadora. Panel de E/S Extracción del panel de E/S Siga los procedimientos que se describen en Antes de manipular el interior del equipo.
  • Página 42 Desconecte los siguientes cables de sus conectores correspondientes en la tarjeta madre del sistema: • Cable del conector de alimentación de la tarjeta madre del sistema [1, 2] • Cable de la tarjeta SD [3] • Cable de tipo C [4] •...
  • Página 43 Quite el tornillo #6-32x1/4" que fija el panel de E/S al chasis. Desmontaje y reensamblaje...
  • Página 44 Levante el panel de E/S para soltar las lengüetas del panel de las ranuras del chasis. Desmontaje y reensamblaje...
  • Página 45 Tire del panel de E/S junto con los cables para quitarlo de la ranura del panel en el chasis. Desmontaje y reensamblaje...

  • Página 46: Instalación Del Panel De E/S

    Instalación del panel de E/S Inserte los cables a través de la ranura del panel de E/S en el chasis. Desmontaje y reensamblaje...
  • Página 47 Inserte las lengüetas del panel de E/S en las ranuras del sistema [1] e incline el panel de E/S para fijarlo al sistema [2]. Desmontaje y reensamblaje...
  • Página 48 Reemplace el tornillo #6-32x1/4'' para fijar el panel de E/S al sistema. Desmontaje y reensamblaje...
  • Página 49 Coloque los cables a través de las guías de colocación [1] y conecte los siguientes cables en sus respectivos conectores en la tarjeta madre del sistema: • Cable USB de E/S [2] • Cable de tipo C [3] • Cable de la tarjeta SD [4] •...
  • Página 50 Pase el cable de audio de E/S a través del gancho de colocación junto a la tarjeta madre del sistema en el chasis [1]. Conecte el cable de audio de E/S al conector en la tarjeta madre [2]. Desmontaje y reensamblaje...

  • Página 51: Unidad De Estado Sólido

    Coloque: Unidad óptica Embellecedor frontal Bisagra de PSU Cubierta Siga los procedimientos que se describen en Después de manipular el interior de la computadora. Unidad de estado sólido Extracción de la tarjeta SSD PCIe NOTA: Las instrucciones también se aplican para la extracción de la tarjeta SSD SATA M.2. Siga los procedimientos que se describen en Antes de manipular el interior de la computadora.

  • Página 52: Instalación De La Tarjeta Ssd Pcie

    Instalación de la tarjeta SSD PCIe NOTA: Las instrucciones también se aplican para la instalación de la tarjeta SSD SATA M.2. Deslice la tarjeta SSD PCIe en la ranura y ajuste el tornillo M2x2.5 para fijar la tarjeta a la tarjeta madre del sistema [1, 2]. Desmontaje y reensamblaje...

  • Página 53: Módulo Del Botón De Encendido

    Cierre la bisagra de PSU. Instale la cubierta. Módulo del botón de encendido Extracción del módulo del botón de encendido Siga los procedimientos que se describen en Antes de manipular el interior del equipo. Extraiga: Cubierta Bisagra de PSU Embellecedor frontal Unidad óptica Panel de E/S Desconecte el cable del módulo del botón de alimentación de la tarjeta madre del sistema [1].
  • Página 54 Quite la cinta adhesiva que fija el módulo del botón de encendido al chasis [1]. Presione las lengüetas para soltar el módulo del botón de encendido y tire para quitarlo del sistema [2, 3]. Desmontaje y reensamblaje...

  • Página 55: Instalación Del Módulo Del Botón De Encendido

    Instalación del módulo del botón de encendido Inserte el módulo del botón de encendido en la ranura del sistema [1] y presione las muescas para fijarlo al sistema [2]. Coloque la cinta adhesiva para fijar el módulo del botón de encendido al sistema [3]. Desmontaje y reensamblaje...
  • Página 56 Coloque el cable del módulo del botón de encendido en los ganchos de enrutamiento del sistema [1, 2]. Conecte el cable del módulo del botón de encendido al conector en la tarjeta madre del sistema [3]. Desmontaje y reensamblaje...

  • Página 57: Ensamblaje Del Disipador De Calor: 65 W/80 W

    Coloque: Panel de E/S Unidad óptica Embellecedor frontal Bisagra de PSU Cubierta Siga los procedimientos que se describen en Después de manipular el interior de la computadora. Ensamblaje del disipador de calor: 65 W/80 W Extracción del ensamblaje del disipador de calor: 65 W u 80 W Siga los procedimientos que se describen en Antes de manipular el interior del equipo.

  • Página 58: Instalación Del Ensamblaje Del Disipador De Calor: 65 W U 80 W

    Instalación del ensamblaje del disipador de calor: 65 W u 80 W Alinee el ensamblaje del disipador de calor con los soportes para tornillos de la tarjeta madre del sistema y colóquelo sobre el procesador [1]. Ajuste los 4 tornillos cautivos para fijar el ensamblaje del disipador de calor a la tarjeta madre del sistema [2]. NOTA: Ajuste los tornillos en orden secuencial (1, 2, 3, 4) como se indica en la tarjeta madre.

  • Página 59: Ensamblaje Del Disipador De Calor Y La Turbina: 95 W

    Cierre la bisagra de PSU. Instale la cubierta. Siga los procedimientos que se describen en Después de manipular el interior del equipo. Ensamblaje del disipador de calor y la turbina: 95 W Extracción del ensamblaje del disipador de calor y la turbina: 95 W Siga los procedimientos que se describen en Antes de manipular el interior del...
  • Página 60 Afloje los tornillos cautivos que fijan el ensamblaje del disipador de calor a la tarjeta madre del sistema [1]. Levante el ensamblaje del disipador de calor para sacarlo de la tarjeta madre [2]. Desconecte el cable del ventilador de la placa base. Desmontaje y reensamblaje...

  • Página 61: Instalación Del Ensamblaje Del Disipador De Calor Y La Turbina: 95 W

    Instalación del ensamblaje del disipador de calor y la turbina: 95 W Pase el cable de la turbina por el ensamblaje del disipador de calor [1] y conecte el cable de la turbina al conector de la tarjeta madre del sistema [2].
  • Página 62 Coloque el ensamblaje del disipador de calor sobre el procesador. Alinee los tornillos cautivos del ensamblaje del disipador de calor con los orificios para tornillos de la placa base. Ajuste los tornillos cautivos que fijan el ensamblaje del disipador de calor a la placa base. Alinee los orificios de tornillos de la turbina con los orificios de tornillos situados en el ensamblaje del reposamanos y coloque la turbina sobre el ensamblaje del disipador de calor [1].

  • Página 63: Disipador De Calor De Vr

    Cierre la bisagra de PSU. Instale la cubierta. Siga los procedimientos que se describen en Después de manipular el interior del equipo. Disipador de calor de VR Extracción del disipador de calor VR Siga los procedimientos que se describen en Antes de manipular el interior del equipo.

  • Página 64: Instalación Del Disipador De Calor De Vr

    Instalación del disipador de calor de VR Alinee los tornillos del disipador de calor con los soportes para tornillos de la tarjeta madre del sistema y coloque el disipador de calor VR en la tarjeta madre [1]. Ajuste los tornillos cautivos que sujetan el disipador de calor VR a la tarjeta madre [2]. Desmontaje y reensamblaje...

  • Página 65: Ventilador Del Sistema

    Coloque: Bisagra de PSU Cubierta Siga los procedimientos que se describen en Después de manipular el interior del equipo. Ventilador del sistema Extracción del ventilador del sistema Siga los procedimientos que se describen en Antes de manipular el interior de la computadora.

  • Página 66: Instalación Del Ventilador Del Sistema

    Quite el cable del ventilador del sistema del canal de enrutamiento en el soporte del ventilador del sistema [1]. Para liberar el ventilador del sistema de su soporte, tire de los anillos de goma y quite los anillos que fijan el ventilador del sistema al soporte [2].
  • Página 67 Alinee las muescas en el ensamblaje del ventilador del sistema con los soportes en el chasis y deslice el ensamblaje [1]. Reemplace el tornillo #6-32x1/4'' para fijar el soporte del ventilador del sistema al chasis [2]. Conecte el cable del ventilador del sistema al conector en la tarjeta madre del sistema [3]. Desmontaje y reensamblaje...

  • Página 68: Tarjeta De E/S Opcional

    Tarjeta de E/S opcional Extracción de una tarjeta de E/S opcional NOTA: Es posible que vea una de estas tarjetas: HDMI/DisplayPort/VGA/ de tipo C según el componente adicional que haya pedido con el sistema. Siga los procedimientos que se describen en Antes de manipular el interior del equipo.
  • Página 69 Inserte la tarjeta de E/S en su ranura en el interior de la computadora [1] y reemplace los dos tornillos M3X3 para fijar la tarjeta de E/S al sistema [2]. Conecte el cable de la tarjeta de E/S al conector de la tarjeta madre del sistema [3]. Cierre la bisagra de PSU.

  • Página 70: Procesador

    Procesador Extracción del procesador Siga los procedimientos que se describen en Antes de manipular el interior de la computadora. Extraiga: Cubierta Bisagra de PSU Ensamblaje del disipador de calor y la turbina Para extraer el procesador: Libere la palanca del zócalo presionando la palanca hacia abajo y hacia fuera desde debajo de la lengüeta en el protector del procesador [1].

  • Página 71: Interruptor De Intrusión

    Coloque: Ensamblaje del disipador de calor y la turbina Bisagra de PSU Cubierta Siga los procedimientos que se describen en Después de manipular el interior de la computadora. Interruptor de intrusión Extracción del interruptor de intrusiones Siga los procedimientos que se describen en Antes de manipular el interior del equipo.

  • Página 72: Instalación Del Interruptor De Intrusiones

    Instalación del interruptor de intrusiones Deslice el interruptor de intrusiones hacia la ranura de la computadora [1]. Pase el cable del interruptor de intrusiones a través de las clavijas de enrutamiento del chasis [2]. Conecte el cable del interruptor de intrusiones al conector en la tarjeta madre del sistema [3]. Desmontaje y reensamblaje...

  • Página 73: Placa Base

    Cierre la bisagra de PSU. Instale la cubierta. Siga los procedimientos que se describen en Después de manipular el interior del equipo. Placa base Extracción de la placa base Siga los procedimientos que se describen en Antes de manipular el interior de la computadora.
  • Página 74 • Cable SATA del disco duro principal [4] • Cable SATA de la unidad ODD [5] Extraiga los siguientes cables: • Cable del altavoz [1] • Cable de audio de E/S [2] Desmontaje y reensamblaje...
  • Página 75 Quite los 8 tornillos #6-32x1/4' que fijan la tarjeta madre del sistema al chasis. Levante la cubierta del sistema en ángulo y extráigala del equipo. Desmontaje y reensamblaje...

  • Página 76: Instalación De La Placa Base

    Instalación de la placa base Deslice los puertos de E/S de la tarjeta madre del sistema en las ranuras del chasis y colóquela [1]. Alinee los orificios de tornillos en la tarjeta madre del sistema con los orificios de tornillos en el chasis [2]. Reemplace los 8 tornillos #6-32x1/4"...
  • Página 77 Coloque y conecte los siguientes cables: • Cable de audio de E/S [1] • Cable del altavoz [2] Coloque y conecte los siguientes cables: • Cable SATA de ODD [1] • Cable SATA del disco duro principal [4] • Cable USB de E/S [3] •...
  • Página 78 Coloque y conecte los siguientes cables: • Cable del conector de alimentación de la tarjeta madre del sistema [1] • Cable de alimentación de la CPU [2] • Cable del ventilador del sistema, cable de intrusión y cable del panel de E/S [3] Coloque: Ensamblaje del disipador de calor Bisagra de PSU...

  • Página 79: Solución De Problemas

    Solución de problemas Prueba automática integrada de la unidad de suministro de energía Precision 3630 es compatible con una nueva BIST (prueba automática integrada) de la unidad de suministro de energía. Apague el equipo. Desconecte el cable de alimentación de la unidad de suministro de energía y espere 15 segundos. Presione el botón de BIST de la PSU.

  • Página 80: Diagnósticos De Evaluación Del Sistema De Preinicio (Epsa)

    Los elementos detectados se enumerarán y se probarán. Si hay algún problema, aparecerán los códigos de error. Anote el código de error y el número de validación, y contáctese con Dell. Para ejecutar una prueba de diagnóstico de un dispositivo específico, realice lo siguiente: Presione la tecla Esc y, a continuación, haga clic en Yes (Sí) para detener la prueba de diagnóstico.

  • Página 81: Diagnóstico

    Diagnóstico Indicador luminoso de estado de alimentación: indica el estado de la alimentación. Solid amber: el equipo no puede dar arranque al sistema operativo. Esto indica que la fuente de alimentación u otro dispositivo en el sistema está fallando. Blinking Amber: el sistema no puede dar arranque al sistema operativo. Esto indica que la fuente de alimentación funciona normalmente, pero otro dispositivo en el sistema falla o no se ha instalado correctamente.

  • Página 82: Mensajes De Error De Diagnósticos

    óptica. Después apague el equipo, vuelva a instalar la unidad de disco duro y reinícielo. Ejecute las pruebas de disco duro en Dell Diagnostics (Diagnósticos Dell).
  • Página 83 Apague el equipo, extraiga la unidad de disco duro e inicie el equipo desde una unidad óptica. Después apague el equipo, vuelva a instalar la unidad de disco duro y reinícielo. Si el problema persiste, utilice otra unidad. Ejecute las pruebas de disco duro en Dell Diagnostics (Diagnósticos Dell). HARD-DISK DRIVE FAILURE La unidad de disco duro no responde a los comandos del ordenador.
  • Página 84 Un chip de la placa base puede estar defectuoso. Ejecute las pruebas de Ajuste del sistema en Dell Diagnostics (Diagnósticos Dell). Si vuelve a aparecer el mensaje, comuníquese con Dell. TIME-OF-DAY CLOCK LOST POWER Los valores de configuración del sistema están dañados. Conecte el ordenador a una toma de alimentación eléctrica para cargar la...

  • Página 85: Mensajes De Error Del Sistema

    La controladora del teclado puede ser defectuosa o el módulo de memoria puede estar suelto. Ejectue las pruebas de memoria del sistema y la prueba de controladora del teclado en Dell Diagnostics (Diagnóstico Dell) o comuníquese con Dell. X:\ IS NOT ACCESSIBLE. THE DEVICE IS NOT READY Inserte un disco en la unidad y vuelva a intentarlo.
  • Página 86 Mensaje de sistema Descripción out of range may or may not indicate a potential hard drive problem Solución de problemas...

  • Página 87: Obtención De Ayuda

    Dell. Dell proporciona varias opciones de servicio y asistencia en línea y por teléfono. La disponibilidad varía según el país y el producto y es posible que algunos de los servicios no estén disponibles en su área. Si desea ponerse en contacto con Dell para tratar cuestiones relacionadas con las ventas, la asistencia técnica o el servicio de atención al cliente:...

  • Página 88: Cubierta De Cables

    Cubierta de cables La cubierta de cables para Precision Tower 3630 ayuda a proteger los puertos y los cables conectados al sistema. Siga estos pasos para instalar la cubierta de cables en el chasis del sistema. NOTA: Las imágenes que se muestran a continuación son solo una representación y pueden variar dependiendo de la configuración del sistema.
  • Página 89 Levante la lengüeta [1] para liberarlo y tire del sostén de los cables en la ranura del pestillo de liberación del cable [2]. Alinee el seguro de liberación del cable de la ranura del chasis del sistema [1]. Ajuste el tornillo para fijar el seguro de liberación del cable al chasis del sistema [2].
  • Página 90 Pase los cables a través de la ranura de la cubierta de cables [1], y conéctelos a sus respectivos puertos en el sistema [2]. Fije el cable con el sostén y fije la pestaña en su lugar [3]. PRECAUCIÓN: Tenga cuidado de no romper o doblar los ganchos de plástico delicados. Alinee los ganchos de plástico de la cubierta de cables con las ranuras del sistema.
  • Página 91 Presione suavemente la cubierta de cables hasta que encaje en su lugar [1]. Deslice el pestillo hacia el chasis [2] para fijar la cubierta de cables en su lugar. NOTA: Para una mayor seguridad, utilice el anillo del candado para fijar el sistema.
  • Página 92 b Levante la cubierta de cables fuera del chasis del sistema [2]. Tire de la cubierta de cables para soltarla del chasis. Abra la pestaña, quite los cables del sostén [1] y desconecte los cables de los puertos del sistema [2]. Quite los cables de la ranura de la cubierta de cables [3].
  • Página 93 Cubierta de cables...

  • Página 94: Filtro Antipolvo

    Filtro antipolvo El filtro antipolvo para la Precision Tower 3630 ayuda a proteger el sistema de partículas finas de polvo. Después de la instalación del filtro de polvo, el BIOS se puede activar para generar un recordatorio previo al arranque para limpiar o reemplazar el filtro antipolvo en función de un intervalo de tiempo establecido.
  • Página 95 Reinicie el sistema y pulse F2 para entrar en el menú de configuración del BIOS. En el menú, vaya a Configuración del sistema > Dust Filter Maintenance y seleccione cualquiera de los siguientes intervalos: 15, 30, 60, 90, 120, 150 o 180 días. NOTA: Configuración predeterminada: desactivado NOTA:...
