falantes da Signature Series ou subwoofers; por exemplo,
quatro pares de alto-falantes e dois subwoofers.
Registro de seu Signature Series
Ajude-nos a atendê-lo melhor completando ainda hoje nosso
registro online.
• Acesse www.fusionentertainment.com.
• Mantenha o recibo de venda original ou uma cópia em um
local seguro.

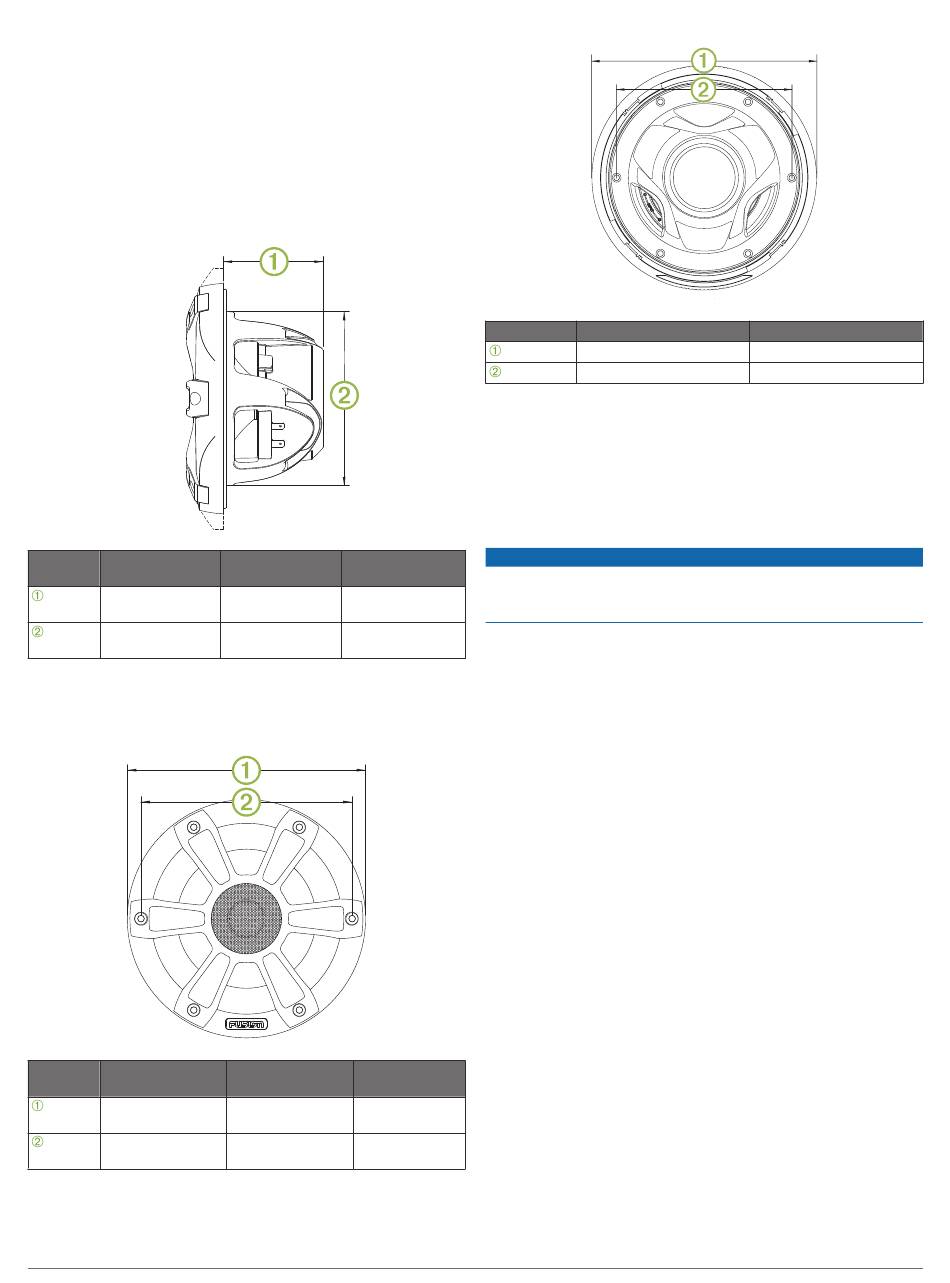

Desenhos dimensionais

Visão lateral da série Signature Series
Dimensão Alto-falantes de
6,5"
76 mm (3,0 pol)
133 mm (5,25 pol) 153 mm (6,0 pol)
Um alto-falante de modelo esportivo está sendo exibido, mas as
dimensões são as mesmas para o alto-falante de modelo
clássico.
Visão frontal do modelo esportivo
Dimensão Alto-falantes de
6,5"
176 mm
(6,9375 pol)
156 mm (6,125 pol) 176 mm
26
Alto-falantes de Alto-falantes de
7,7" 8,8"
82,5 mm 102,5 mm
(3,25 pol) (4,05 pol)
184,9 mm
(7,28 pol)
Alto-falantes de Alto-falantes de
7,7" 8,8"
196 mm 224 mm (8,8 pol)
(7,6875 pol)
202 mm
(6,9375 pol) (7,95 pol)
Visão traseira do modelo clássico
Dimensão Alto-falantes de 6,5"
200 mm (7,875 pol)
156 mm (6,125 pol)

Limpeza dos alto-falantes

OBSERVAÇÃO: quando montados corretamente, esses alto-
falantes são classificados como IP65 em relação à proteção
contra o severo ambiente marítimo na parte dianteira do alto-
falante. Oa alto-falantes não são projetados para suportar jatos
de água de alta pressão, o que pode ocorrer ao lavar a sua
embarcação. A falta de cuidado ao lavar a embarcação com jato
de água pode danificar o produto e anular a garantia.
Não use produtos de limpeza abrasivos ou à base de solventes
nos alto-falantes. A utilização desses produtos podem danificar
o produto e anular a garantia.
1
Limpe toda a água salgada e resíduos da grade do alto-
falante com um pano úmido.
2
Utilize um detergente suave para remover um acúmulo
pesado de sal ou manchas.
Solução de problemas
Antes de entrar em contato com o seu revendedor ou centro de
serviços da FUSION, execute alguns passos de solução de
problemas simples para ajudar a diagnosticar o problema.
Se o alto-falante FUSION foi instalado por uma empresa de
instalação profissional, entre em contato com a empresa para
que os técnicos possam avaliar o problema e aconselhá-lo
sobre as possíveis soluções.
Não há nenhum som saindo dos alto-falantes
• Verifique se todas as conexões do dispositivo de origem e/ou
o amplificador estão conectados corretamente aos terminais
do alto-falante.
O sistema não tem as frequências graves ou altas
• Verifique se a polaridade dos cabos está correta entre a
fonte e os alto-falantes.
Os fios devem estar conectados como positivo com positivo
e negativo com negativo.
• Verifique se os alto-falantes estão presos firmemente à
superfície de montagem.
O áudio está distorcido
• Verifique se o volume de origem não é demasiadamente alto
para o alto-falante e reduza-o se necessário.
• Verifique se os painéis ao redor do alto-falante da
embarcação não estão chacoalhando.
• Verifique se o dispositivo de origem e/ou o amplificador estão
conectados corretamente aos terminais do alto-falante.
Alto-falantes de 7,7"
220 mm (8,6875 pol)
176 mm (6,9375 pol)
AVISO
Instruções de instalação
