Paso 2—Determinar libramientos de la unidad
Figuras 1 a la 6 muestran las dimensiones críticas de la unidad.
NOTA: La vista "Bottom Side"
representa la vista de la base
de la unidad vista desde
abajo de la unidad.
Página 4
Lado izquierdo

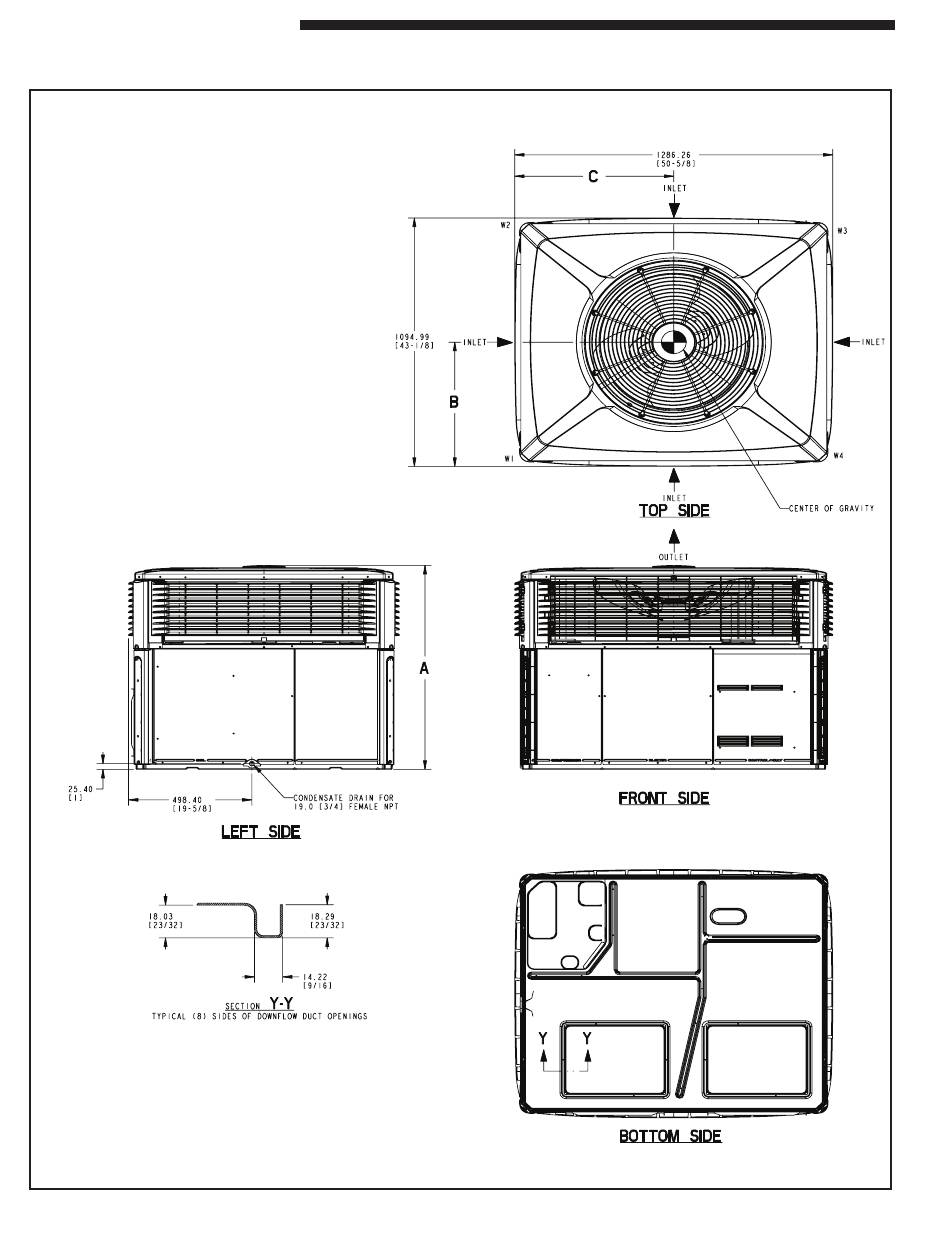

Figura 1. 4WCY4024 hasta 4WCY4036 (1 de 3)
Lado superior
Lado fro
ntal
Lado inferior
