22 Principio de funcionamiento y descripción del hardware

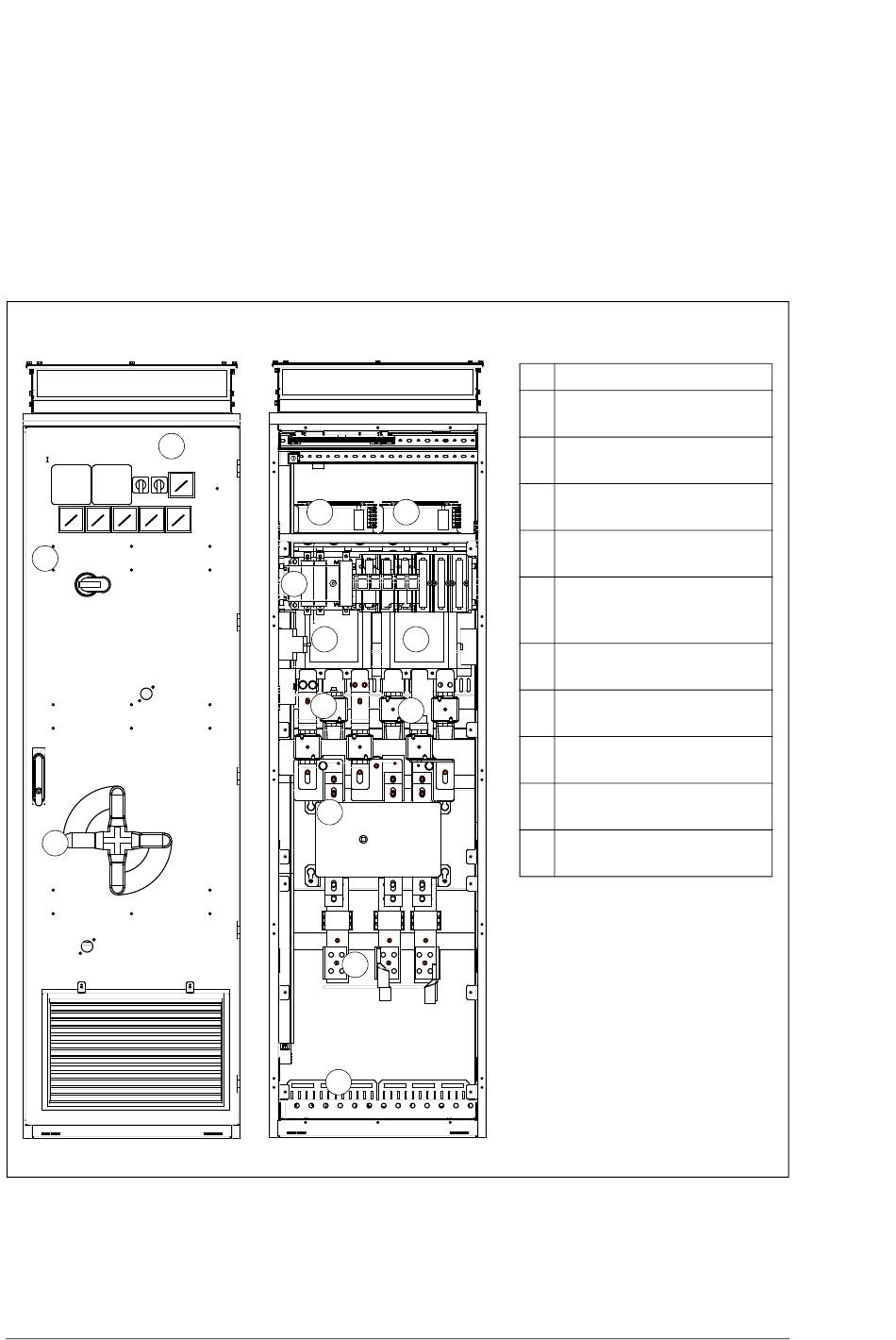

Plano de disposición de un armario de entrada de 600 mm
Estos planos de disposición muestran un armario de entrada de 600 mm de anchura.
Este armario se encuentra en las unidades de alimentación con configuración de
12 pulsos (opción +A004), entrada de cables inferior, interruptor-seccionador principal
(opción +F253) pero sin interruptor de conexión a tierra (sin la opción +F259).
Nota: Las unidades de alimentación de 12 pulsos (opción +A004) con interruptor de
conexión a tierra (opción +F259) tienen dos armarios de entrada independientes. Véase el
apartado Plano de disposición de un armario de entrada de 400 mm
Puerta cerrada
3
2
1
Puerta abierta
10 10
9
8 8
7
7
6
5
4
en la página 20.
N.º Descripción
1. Maneta del interruptor-
seccionador principal
2. Maneta del interruptor de
tensión auxiliar
3. Selector del voltímetro
(opción +G334)
4. Embarrado de conexión
a tierra (PE)
5. Terminales de los cables de
potencia de entrada
(1L1...2L3)
6. Interruptores-seccionadores
principales (Q1.1, Q1.2)
7. Fusibles principales de CA
(F1.1...F2.3)
8. Contactores principales
(Q2.1, Q2.2, opción +F250)
9. Interruptor de tensión
auxiliar (Q21)
10. Ventiladores de refrigeración
del armario
