- Página 1 DIEMASOL B Español Regulación solar DIEMASOL B 20/10/05 Instrucciones de instalación Instrucciones de utilización Especificaciones técnicas...
- Página 2 De Dietrich. Esto se aplica especialmente a las manipulación inapropiada de su instalación. Del mismo modo, la reproducciones/copias, traducciones, traspasos a microfilm y instalación debe respetar la configuración de fabricación.
-
Página 3: Descripción

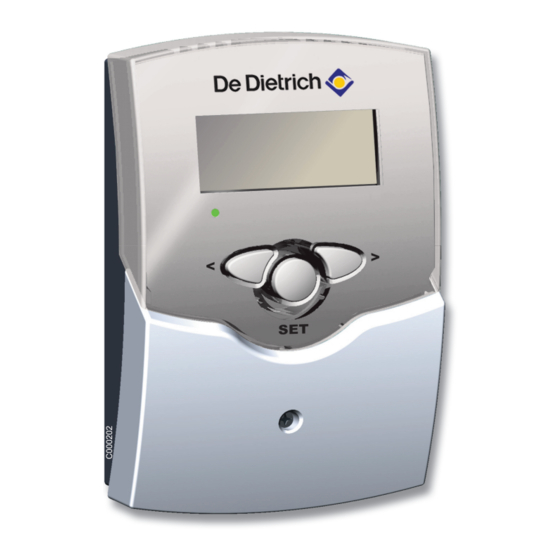

Descripción Las nuevas instalaciones solares Dietrisol están dotadas de regulaciones automáticas de tipo Diemasol B y Diemasol Bi. Por lo que a reguladores se refiere, se trata de reguladores solares, inteligentes y autónomos, capaces de definir un concepto de regulación óptima ("matched flow") para su instalación a partir de las temperaturas del acumulador y de los captadores solares. -
Página 4: Características Técnicas
Escala de medida: -40 ... +250 °C Entradas: 2 sondas de temperatura Pt1000 Salidas: dependiendo de la versión Intensidad máx.: 4 A Alimentación: 210 ... 250 V (AC), 50 ... 60 Hz Potencia absorbida: aprox. 2 VA DIEMASOL B 20/10/05 - 300006752-001-E... -
Página 5: Instalación
S1: 1/2 = Sonda de la fuente de calor (por ejemplo: Sonda de temperatura del captador) S2: 3/4 = Sonda del receptor de calor (por ejemplo: Sonda de acumulador independiente) S3: 5/6 = Sonda opcional diferencial en S2 (por ejemplo: Sonda de retorno circuito de calefacción). 20/10/05 - 300006752-001-E DIEMASOL B... -
Página 6: Tipos De Sondas
Tipos de sondas La regulación Diemasol B utiliza únicamente sondas de temperatura Respete la reglamentación vigente.. Los cables de sonda son de de alta precisión modelo Pt1000. baja tensión; no deben colocarse en las mismas guías que los cables que transporten más de 50 voltios. La longitud de los cables de La disposición de las sondas condiciona en gran medida la eficacia... -
Página 7: Modo De Empleo Y Funcionamiento
4. máxima del acumulador - El acumulador ha alcanzado la temperatura de consigna, y la instalación está en modo de seguridad de sobrecalentamiento. - Fallo en la sonda: Véase el capítulo "Fallo de sonda". 20/10/05 - 300006752-001-E DIEMASOL B... -
Página 8: Descripción General Del Funcionamiento
Descripción general del funcionamiento En modo automático, las regulaciones Diemasol B y Diemasol BI • La regulación Diemasol B (instalación 2 - ANL2 como aporte de funcionan según los principios de regulación siguientes: la calefacción) incorpora una función suplementaria: En el retorno de calefacción hay instalada una sonda de temparatura... -
Página 9: Canal De Visualización Tc - Temperatura Del Captador
El valor tc indica el tiempo restante en segundos durante la fase de autocalibrado. Durante la fase de autocalibrado, la bomba funciona a pleno régimen (100%); hasta que no termina la fase de calibrado no se regula el régimen de la misma. 20/10/05 - 300006752-001-E DIEMASOL B... -
Página 10: Canal De Visualización Tm - Temperatura Suplementaria
Así, el retorno de calefacción se dirige directamente hacia la caldera si la temperatura del acumulador solar es al menos 4 °C menor que la temperatura del retorno de calefacción. DIEMASOL B 20/10/05 - 300006752-001-E... -
Página 11: Parámetro De Regulación Dt - Diferencia De Temperatura De Referencia
Cuanto más alta sea la temperatura de consigna del acumulador, mayor será la energía almacenada. Para un uso normal con tomas diarias conviene ajustarla a 60 ... 75 °C. 20/10/05 - 300006752-001-E DIEMASOL B... -
Página 12: Parámetro De Regulación Cx - Temperatura Máxima Del Captador
El parámetro de regulación PN permite definir un valor mínimo para el régimen de la bomba solar en la salida de relé R1. Cuanto más bajo sea el régimen de la bomba menor será su caudal. DIEMASOL B 20/10/05 - 300006752-001-E... -
Página 13: Parámetro De Regulación Ft - Función Del Captador Solar Tubular (Para Dietrisol Power)
8 ... 10 4 o 5 8 ... 10 12.5 12 ... 15 11.2 16 ... 20 12 ... 15 14.2 18 ... 23 13.4 24 ... 30 10.9 16 ... 20 1200 24 ... 30 14.2 20/10/05 - 300006752-001-E DIEMASOL B... - Página 14 MM según el cuadro a continuación. Indicador luminoso abierto abierto Verde/rojo parpadeando cerrado abierto Verde/rojo parpadeando abierto cerrado Verde/rojo parpadeando cerrado cerrado Verde/rojo parpadeando automático automático automático DIEMASOL B 20/10/05 - 300006752-001-E...
-
Página 15: Puesta En Marcha
Seccionamiento del cable de sonda: La pantalla indica la sonda de 1039 1213 1385 temperatura afectada (TC, TS, TR) y el código de avería 888.8 para 1058 1232 1404 esta sonda. 1078 1252 1423 1097 1271 1442 1117 1290 20/10/05 - 300006752-001-E DIEMASOL B... -
Página 16: Ejemplos De Instalación
1 Instalación solar con válvula de inversión para cargar la zona superior del acumulador DIETRISOL TRIO Instalación 1 2 Instalación solar para acumulación de agua caliente sanitaria con acumulador mixto DC y auxiliar de calefacción con control de la temperatura del circuito de retorno de calefacción Instalación 2 DIEMASOL B 20/10/05 - 300006752-001-E... -
Página 17: Protocolo De Puesta En Servicio
Protocolo de puesta en servicio Consignación de los valores parametrizados en la puesta en servicio de la regulación Diemasol B y, en caso necesario, consignación de las modificaciones que han sufrido estos valores con respecto a los ajustes de fábrica: Canal Ajuste de fábrica... - Página 18 DIEMASOL B 20/10/05 - 300006752-001-E...
- Página 19 20/10/05 - 300006752-001-E DIEMASOL B...
