Manuales relacionados para Danfoss TPOne-B
Resumen de contenidos para Danfoss TPOne-B

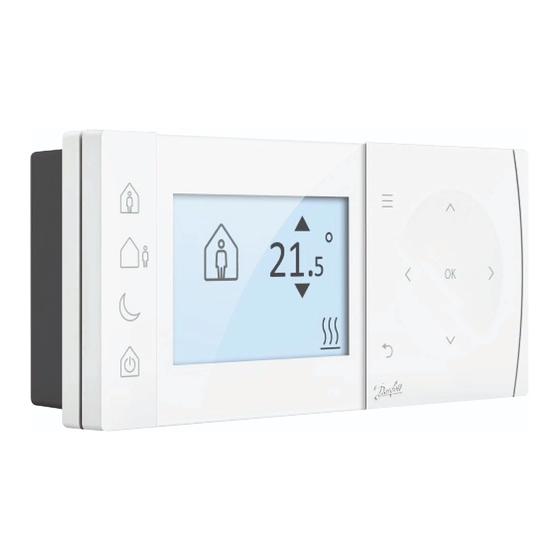

- Página 1 TPOne-B Termostato de ambiente electrónico programable Guía de instalación Danfoss Heating...
- Página 2 Restricción de ciertas sustancias peligrosas 2011/65/UE Danfoss no se hace responsable de posibles errores existentes en los catálogos, folletos y otros materiales impresos. Todas las marcas registradas que aparecen en el presente documento son propiedad de las correspondientes empresas. Danfoss y el logotipo de Danfoss son marcas registradas de Danfoss A/S.
- Página 3 Class del proporcional del calentador con respecto a la temperatura ambiente. La estrategia de control TPI reduce la temperatura media del agua, mejora la precisión del control de la temperatura ambiente y aumenta la eficiencia del sistema. Danfoss Heating...
-
Página 4: Montaje
Colocación del termostato o del sensor de ambiente remoto: 1,5 m Nota: La instalación de este producto solo puede ser llevada a cabo por electricistas cualifi cados o instaladores de calefacción formados, de conformidad con la normas de cableado locales. TPOne-B... - Página 5 NOTA: El Sensor Remoto ha de ser conectado con doble cable aislado. La longitud del cable no debe exceder los 10 metros. El cable no debe tenderse paralelo al cable de alimentación. Danfoss Heating...
-
Página 6: Interfaz De Usuario
1 segundo. Esto hace que TPOne pase a un estado activo. En este modo, TPOne responderá de forma inmediata al pulsar cualquier botón. Si no se pulsa ningún botón durante 30 segundos, estos volverán al modo en espera. TPOne-B... - Página 7 Nota: Este modo permite situar el control de calefacción en espera. Si se selecciona la opción Agua caliente, no se verá afectada. Puede desactivar la opción Agua caliente en Menú de usuario > Agua caliente > Modo. Danfoss Heating...
- Página 8 TPOne, así como para modificar los valores de cada Navega- opción. Los botones arriba y abajo también ción permiten modificar de forma manual la temperatura. Cuando estos botones puedan utilizarse, se mostrarán en la pantalla las flechas de navegación. TPOne-B...
-
Página 9: Iconos De Estado
Solicitud de calor. NOTA: TPOne supervisa varias condiciones y mostrará un mensaje de advertencia o de información cuando sea necesario. Puede encontrar más información sobre estos en las páginas 24-26. Danfoss Heating... -
Página 10: Asistente De Configuración
Language English Set Date 04 - 02 - 2016 Set Time 24hr - 10 : 45 10:45 Thurs READY TPOne-B... -
Página 11: Ajuste De Temperaturas
Consulte la página 22 para ver las temperaturas por defecto 10:45 Thurs User Menu Temperatures Temperatures Home AM - 21. Home PM - 22. Away - 16. Asleep - 12. User Menu Temperatures Danfoss Heating... -
Página 12: Configuración De La Programación
Consulte la página 22 para ver las programaciones por defecto 10:45 Thurs User Menu Schedule Schedule Heating Schedule - Heating Select Days Schedule - Heating Tues Weds Thurs Mon OK Thurs OK TPOne-B... - Página 13 Home Period - 1 From 06.00 08.30 Home Period - 2 From 12.30 13.30 Home Period - 3 From 17.30 22.30 Sechedule - Heating Your heating schedule has been saved User Menu Schedule Danfoss Heating...
-
Página 14: Menú De Usuario
Opción para restablecer la programación diaria de calefacción a las opciones de fábrica. Resumen: resumen gráfico de la programación diaria de calefacción o agua caliente Configuración por defecto: podrá ver las horas por defecto de funcionamiento de la calefacción más adelante en esta guía TPOne-B... - Página 15 Introduzca la fecha de inicio y finalización de sus vacaciones, así como la temperatura de ahorro de energía correspondiente. Danfoss Heating...
-
Página 16: Ajustes De Usuario
TPOne. Nota: El reinicio del usuario no restablece la configuración del menú de usuario ni la fecha u hora. Información Información sobre el tipo de producto, nivel de software y fecha de intervalo de mantenimiento de la caldera. TPOne-B... -
Página 17: Ajustes Del Instalador
Arranque optimizado en TPOne funciona de forma dinámica y se ajustará de forma automática a las características de calefacción del hogar para alcanzar la temperatura requerida en el momento solicitado. Opción por defecto: normal Danfoss Heating... - Página 18 Aceptar durante 5 segundos. Opción por defecto: apagado Pantalla Cuando el TPOne se encuentra en modo de en modo reposo, la pantalla puede configurarse para que Reposo se apague. Podrá volver a activarla pulsando cualquier botón. Opción por defecto: activado TPOne-B...
- Página 19 Sensor de ambiente: si se utiliza el sensor de ambiente. Tendrá prioridad sobre los sensores internos del TPOne. Accesorio Danfoss TS2A - se vende por separado Sensor de ventana: si se conecta un sensor de ventana, el TPOne pasará al modo de espera cuando la ventana se encuentre abierta.
-
Página 20: Mantenimiento
Reinicio del Seleccione esta opción para restablecer todos los ajustes del instalador a la configuración instalador predeterminada de fábrica. Nota: El intervalo de mantenimiento no se restablecerá. Solo podrá restablecerse o desactivarse introduciendo la configuración de intervalo de este. TPOne-B... -
Página 21: Intervalo De Mantenimiento
- Esta función de seguridad del gas solo está disponible para instaladores de calefacción cualificados. *Las normativas de seguridad en materia de gas pueden variar en función de cada ubicación Danfoss Heating... -
Página 22: Tablas De Valores Por Defecto
VALORES DE PROGRAMACIÓN POR DEFECTO 06:30 - 08:30 06:30 - 08:30 (Fin de semana (Fin de semana 07:30 - 09:30) 07:30 - 09:30) 06:30 - 22:30 (Fin de semana 07:30 - 22:30) 11:30 - 13:30 16:30 - 22:30 16:30 - 22:30 TPOne-B... - Página 23 Tablas de valores por defecto (continuación) VALORES DE TEMPERATURA POR DEFECTO 20 °C 20 °C 15 °C 15 °C Danfoss Heating...
-
Página 24: Información
Consulte la página 18 Arranque Si el método de inicio del TPOne se ha configurado como Arranque retardado, este mensaje se retardado mostrará mientras la característica se encuentre activa. Consulte la página 18 TPOne-B... - Página 25 Si la temperatura del suelo se reduce a un nivel seguro, el TPOne seguirá controlando la calefacción. Sin embargo, puede que el motivo del sobrecalentamiento persista. El sistema de suelo radiante debe comprobarse con el fin de garantizar que el sobrecalentamiento no se repita. Danfoss Heating...
- Página 26 Si no puede restablecer esta alerta, debe ponerse en contacto con su proveedor de servicio para que le proporcione más información. TPOne-B...
- Página 27 Danfoss Heating...
- Página 28 Danfoss Ltd. Ampthill Road Bedford MK42 9ER Tel: 01234 364621 Fax: 01234 219705 Email: ukheating@danfo ss.com Website: www.heating.danfoss.co.uk © Danfoss HS | 03/2016 | VIHSI105...
