Página 1
MANUAL DE USUARIO Manual de usuario de la centralita antiintrusión wireless Secur Hub - HUB32LCD Passion.Technology.Design.
Página 2
Índice Advertencias Índice ....................2 Formato fecha ................15 Configurar fecha ..............15 Documentación disponible ............. 3 Zona horaria ................15 Introducción ..................3 Hora legal .................15 Servidor NTP ................15 El panel frontal ................. 4 Redes wifi ..................15 Funciones principales ..............4 Wifi en uso ................15 Visualización del estado del sistema .............4 Desconectar ................15 Acceso al menú...
Documentación disponible El sistema Secur HUB se suministra con una serie de manuales técnicos con información detallada para la instalación, la programación y el uso de la centralita y de los accesorios disponibles: • Manual de instalación rápida: este documento contiene toda la información necesaria para la instalación y el primer encendido.

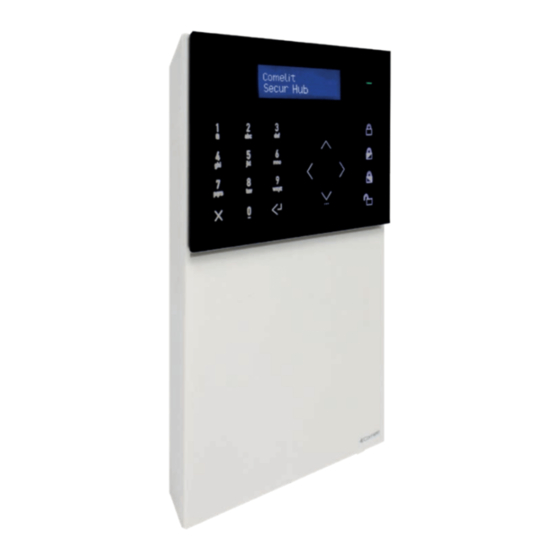

El panel frontal Pantalla LCD de 16 x 2 caracteres. Indicadores de led: verde, amarillo y rojo. Teclado alfanumérico. Teclas de activación/desactivación. Tecla Atrás/Cancelar/Eliminar. Tecla Entrar/Confirmar. Teclado de navegación/Tecla menú. • Led verde: indica que el sistema está activado (encendido fijo) o en una condición de no listo para activarse (parpadea).
Acceso al menú Para acceder al menú usuario hay que introducir el código de usuario y pulsar la flecha abajo. Para obtener una descripción completa de las opciones disponibles para el usuario, véase el apartado “Menú usuario”. Introducir el código de usuario (predefinido: 111111) 10:30 15/11/2019 10:30 15/11/2019 Menú...
Activación de áreas personalizada Esta operación permite configurar un programa de activación personalizado en el que el usuario puede seleccionar rápidamente el estado de activación para cada área. • Acceso a la activación personalizada configurada con [CÓDIGO] + [ENTRAR] • Usando las teclas 1, 2, 3 y 4, el usuario puede configurar el estado de activación deseado para cada área (si está...
Silenciar una alarma/Memoria alarma Tras la activación de una alarma, la centralita empieza a señalar el evento de intrusión a los contactos del directorio que el instalador ha programado para recibir notificaciones. La sirena empieza a sonar, el led rojo de la centralita está siempre encendido y se visualiza un aviso de alarma. Si la zona se restablece, la centralita visualizará...
Visualización/modificación del estado de las zonas Este menú permite seleccionar qué zonas excluir del siguiente procedimiento de activación. La exclusión evitará que la violación de estas zonas genere una alarma. Desde este menú también es posible aislar la zona (esto evita que esa zona genere cualquier tipo de mensaje, incluido mensaje de manipulación). Téngase en cuenta que las zonas excluidas se vuelven a incluir automáticamente cuando se desactiva el sistema.
Uso del mando a distancia 1. Pulsador 1 2. Pulsador 2 3. Pulsador 3 4. Pulsador 4 5. Led de 3 colores El mando a distancia dispone de 4 teclas. Todas las teclas se pueden configurar usando el software de programación de la centralita. Por defecto, la tecla 1 está asignada al mando “Activado total”, la tecla 2 a la “Desactivación”, la tecla 3 a la “Activación parcial 1”...
Consulta del registro de eventos Utilizar esta función para consultar el registro de eventos. La centralita puede memorizar hasta 1024 eventos. Los nuevos eventos se memorizan en el registro como evento 0000. El evento 1023 se convierte en el evento 1024 y, luego, se elimina del registro. Para consultar el registro: Introducir el código de usuario (predefinido, 111111) usando el teclado alfanumérico y pulsar la flecha abajo.
Menú usuario En los siguientes apartados se explican todos los elementos y las opciones del menú reservado al usuario final, accesible introduciendo un código de usuario seguido de la tecla flecha abajo. Alarma Registro eventos • Memoria eventos Utilizar esta función para consultar el registro de eventos. Véase el apartado “Consulta del registro de eventos” en el capítulo anterior. •...
Página 12
• Prueba comunicador La prueba del comunicador permite enviar un mensaje de prueba a los receptores configurados por el instalador. Seleccionar el receptor (un contacto del directorio) y pulsar la tecla Entrar para enviar el mensaje de prueba. Prueba Prueba Prueba comunic.
Página 13
Usuarios Este menú permite crear y modificar nuevos códigos de usuario que se podrán utilizar en el sistema de alarma. Se pueden añadir hasta 32 usuarios, con varios perfiles y autorizaciones. El usuario 01 ya está programado por defecto con el código 111111. También para el Usuario 01 es posible modificar el código y los correspondientes ajustes.
◊ Deshabilitar APP: esta operación deshabilita la app Comelit para este contacto, que ya no podrá intervenir en el sistema desde dicha aplicación. • Llamar número: desde este menú es posible llamar a un número de teléfono utilizando el teclado numérico. Para esta función tiene que haber el módulo HUB2G o HUB3G para gestionar las llamadas en la red GSM.
Página 15
Parám. Generales Fecha y hora • Configurar hora Desde este menú es posible configurar la hora del sistema. La hora del sistema también se configura automáticamente si la centralita tiene acceso a internet. • Formato fecha Desde este menú es posible seleccionar el formato en el que se visualizará la fecha del sistema. •...
Página 16
Código act. APP Desde este menú es posible generar el código temporal que se debe utilizar en el procedimiento de asociación de la app Comelit. La centralita muestra la lista de ID - App, visualizando el mensaje “Disponible” para los ID libres. Si se confirma la solicitud para una ranura libre, la centralita visualiza un código temporal, que se debe introducir cuando lo solicite la app Comelit durante la creación de un nuevo sistema.
Página 18
CERTIFIED MANAGEMENT SYSTEMS w w w . c o m e l i t g r o u p . c o m Via Don Arrigoni, 5 - 24020 Rovetta (BG) - Italy...
