Resumen de contenidos para Comelit Secur HUB

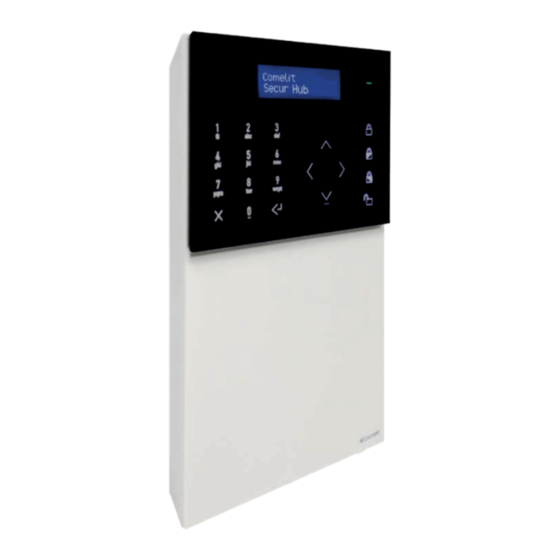

- Página 1 MANUAL TÉCNICO Manual de instalación y programación de Secur HUB...
-
Página 2: Tabla De Contenido
Índice Advertencias Índice ....................2 Instalador 2 ..................29 Dispositivos ..................29 Descripción de la centralita ............3 Zonas radio .....................29 Instalación de la centralita ............. 3 Programación zonas wireless ............29 Desmontaje de la placa soporte .............3 Registrar secuencia ................30 Instalación del módulo LAN ..............4 Grab. -
Página 3: Descripción De La Centralita
Descripción de la centralita 1. Panel anterior LCD/CAP-SENSE 7. Conector del módulo 2G/3G 2. Micrófono 8. Interruptor manipulación 3. Conector micro USB 9. Conector RJ45 Ethernet 4. Batería 10. Regleta de conexiones de las entradas/salidas cableadas 5. Conector de la batería 11. -
Página 4: Instalación Del Módulo Lan
Instalación del módulo LAN Instalación del módulo 2G/3G Sustitución de las placas soporte... -
Página 5: Elección De La Correcta Posición De Montaje
Elección de la correcta posición de montaje A la hora de elegir la posición de montaje de la centralita más adecuada, hay que tener en cuenta los siguientes factores. Factores funcionales: • Cuando la centralita está activada y funcionando, se crea una red inalámbrica (wireless): por esto, hay que evitar montar la centralita cerca de fuentes de interferencia electromagnética o interferencia de radiofrecuencia, como electrodomésticos grandes o aparatos de aire acondicionado. -
Página 6: Instalación De Las Placas Soporte En La Pared
Instalación de las placas soporte en la pared Instalación de la base de sobremesa... -
Página 8: El Panel Frontal
El panel frontal 1. Pantalla LCD de 16 x 2 caracteres. 2. Indicadores de led: verde, amarillo y rojo. ¿Iniciar Wizard? 3. Teclado alfanumérico. No:x Ok:↵ 4. Teclas de activación/desactivación. 5. Tecla Atrás/Cancelar/Eliminar. 6. Tecla Entrar/Confirmar. 7. Teclado de navegación/Tecla menú. •... -
Página 9: Acceso Al Menú Técnico
Acceso al menú técnico El menú técnico contiene todas las opciones de configuración del sistema. Para acceder al menú técnico: f Introducir el código de instalador (predefinido, 001961) usando el teclado alfanumérico y pulsar la flecha abajo. Procedimiento de instalación guiada (asistente) La instalación guiada es un procedimiento explicado paso a paso que se puede utilizar para configurar los parámetros principales necesarios para iniciar y poner en funcionamiento un sistema básico. -
Página 10: Conectar Wifi
f Introducir el APN (nombre del punto de acceso) del proveedor de servicios, que se utilizará para habilitar el tráfico de datos para la tarjeta SIM. f Confirmar pulsando la tecla Entrar/Confirmar. APN: ¿Conectar wifi? La segunda fase del procedimiento de instalación guiada permite conectar la centralita a una red wifi. f Entrar en el menú... -
Página 11: Conectar Lan
¿Conectar LAN? La tercera fase del procedimiento de instalación guiada permite conectar la centralita a una red LAN. f Entrar en el menú pulsando la tecla Entrar/Confirmar. ¿Conectar LAN? < Ok:↵ > Hay dos opciones disponibles para configurar la dirección IP de la centralita: •... -
Página 12: Tiempo Entrada/Salida
f Usar las teclas de navegación y el teclado alfanumérico para configurar la fecha correcta. f Confirmar pulsando la tecla Entrar/Confirmar. Configurar fecha: 26:06:2018 ¿Tiempo entrada/salida? La quinta fase del procedimiento de instalación guiada se utiliza configurar los retrasos de entrada y de salida. El tiempo de entrada es el intervalo de tiempo, disponible cuando se abre la zona de entrada/salida, para desactivar el sistema antes de que se dispare una alarma. -
Página 13: Conf. Zonas
¿Conf. zonas? La sexta fase del procedimiento de instalación guiada se utiliza para registrar los sensores de RF. 1. Entrar en el menú pulsando la tecla Entrar/Confirmar. ¿Conf. zonas? < Ok:↵ > 2. Seleccionar la zona que se desea registrar usando el teclado de navegación y confirmarla pulsando la tecla Entrar/Confirmar. »... -
Página 14: Conf. Sirenas
5. Seleccionar el área a la que se asignará la zona usando el teclado de navegación y confirmarla pulsando la tecla Entrar/ Confirmar. Área: 6. Seleccionar la partición (P1, P2 o P1 + P2) a la que se asignará la zona usando el teclado de navegación y confirmarla pulsando la tecla Entrar/Confirmar. -
Página 15: Conf. Usuarios
3. Introducir el nombre del dispositivo usando el teclado alfanumérico y confirmarlo pulsando la tecla Entrar/Confirmar. Descripción: Salida 01 ¿Conf. usuarios? La octava fase del procedimiento de instalación guiada permite añadir usuarios y mandos a distancia. f Entrar en el menú pulsando la tecla Entrar/Confirmar. ¿Conf. -
Página 16: Conf. Direct
¿Conectar App? La décima fase del procedimiento de instalación guiada se utiliza para registrar en la centralita las cuentas correspondientes a la app Comelit. 1. Entrar en el menú pulsando la tecla Entrar/Confirmar. -
Página 17: Menú Extendido
Menú extendido Cuando esta opción está habilitada, el instalador puede visualizar todo el menú. Si la opción está deshabilitada, en la estructura del menú técnico solo se visualizan las opciones de menú más importantes. Los parámetros de nivel más profundo se ocultan para permitir una mejor navegación por los menús durante la configuración. - Página 18 Primero se visualizan el tipo de evento (activación o restablecimiento), la descripción del evento y la marca temporal de los eventos. f Para más información, pulsar la flecha a la derecha en el teclado de navegación; de esta forma, se visualizarán todos los demás datos.
-
Página 19: Máscara Tamper
Máscara tamper Después de activar esta opción, es posible quitar la centralita de la placa soporte y, en consecuencia, salir del menú técnico sin notificar una alarma de manipulación 24H. Por tanto, es posible utilizar la centralita desde el menú usuario "enmascarando" la señal de tamper (manipulación). -
Página 20: Buscar Disp. Rf
Buscar disp. RF Este menú permite ejecutar un mando individual "Buscar" en los dispositivos de RF registrados, encendiendo sus ledes para identificarlos en el acto. Después de encontrar un dispositivo, sus ledes parpadean durante unos segundos y se visualiza el mensaje “¡Encontrado!”. -
Página 21: Ajustes Forzados
Comelit Cloud. El modo de realizar la actualización (instalación automática o manual) se establece en el menú "Opciones sistema > Opciones de descarga de firmware". -
Página 22: Menú Tiempos
Menú tiempos Tiempo entrada Es el tiempo disponible para entrar en un área a través de la zona de entrada/salida y desactivar el sistema. Si se supera el tiempo de entrada y no se ha programado una prolongación en la opción "T. entrada extra", se dispara una alarma. Si se asigna una zona al tipo "Entrada/Salida 1", se respetará... -
Página 23: Tiempos Sirenas
Tiempos sirenas Menú dedicado a las opciones para los tiempos de las sirenas. Tiempos sirenas Tiempo sir. int. Los parámetros que se pueden configurar son: • Tiempo sir. int. Período de activación de la "sirena interna". El inicio de esta activación se puede posponer configurando la opción Retraso sirena. -
Página 24: Program. Horario
Program. horario Este menú permite crear y habilitar programas horarios que se pueden utilizar de diferentes formas según las necesidades específicas del usuario. Un programa horario se puede asignar a diferentes entidades: un usuario (que se desea habilitar temporalmente), una salida (una luz u otra) o una activación programada (para activar y desactivar el sistema en horarios específicos). -
Página 25: Asignar Programa Horario
• Programación semanal franja horaria 1 (F.hora.1 Fechas). Permite introducir los días de la semana para los cuales es válido el programa horario seleccionado. Los días de la semana se pueden seleccionar con las flechas IZQUIERDA/ DERECHA y confirmar/eliminar con la tecla Entrar. F.hora.1 Fechas: L M X J V S D •... -
Página 26: Ejemplo De Composición Del Programa Horario
Ejemplo de composición del programa horario FRANJAS ÁREAS TEMPORIZADOR PROG. SEMANAL PROG. CALENDARIO HORARIAS (OPCIONALES)* 1: 08:30-12:30 Lu Ma Mi Ju Vi Sá 1 total, 2 P1 2: 15:30-19:30 Lu Ma Mi Ju Vi Sá 1 total, 2 P1 3: H24-ON 1 total, 2 P1 4: 08:30-19:30 Lu Ma Mi Ju Vi Sá... -
Página 28: Perfiles/Códigos
Perfiles/códigos Este menú permite modificar el perfil de usuario y el código de instalador. Perfiles usuario La centralita ofrece diferentes perfiles de usuario que permiten utilizar el sistema con diferentes autorizaciones. Estas autorizaciones se pueden configurar. Si se accede a los perfiles de usuario, es posible controlar las funciones habilitadas y añadir o eliminar funciones. -
Página 29: Instalador 2
Instalador 2 • Descripción: es posible introducir un nombre para el instalador 2. • Nuevo código: esta opción de menú permite introducir un nuevo código (de 4 a 6 dígitos) o modificar un código existente. La introducción de un código existente provoca un error. Por defecto, el código del instalador 2 es 001961. -
Página 30: Registrar Secuencia
Registrar secuencia Para registrar los sensores RF es posible utilizar el modo de programación secuencial RF. Cada dispositivo se adquiere automáticamente en secuencia con su propio ID. Después de que la centralita ha adquirido el primer sensor, está lista para adquirir el siguiente. - Página 31 TIPO DE ZONA DESCRIPCIÓN TIPO No se utiliza La entrada programada no se utiliza. No provocará ninguna alarma o tamper de zona Este tipo de zona genera una alarma inmediata si se viola mientras el sistema está activado. También Alarma provoca la activación de las sirenas por el tiempo establecido en el correspondiente menú.
- Página 32 TIPO DE ZONA DESCRIPCIÓN TIPO Este tipo de zona causará una alarma de 24 HR si se activa cuando el sistema/área está desactivado y 24 HR causará una alarma de intrusión cuando el sistema/área está activado. La centralita también señalará una alarma “24 horas”...
- Página 33 • Atributos de zona La lista de los posibles atributos de zona se puede consultar con las flechas Arriba/Abajo. Un atributo se puede habilitar o deshabilitar pulsando la tecla Entrar. Las letras "S" o "N" se refieren a si el atributo está habilitado o deshabilitado. Cuando una zona no tiene opciones aplicables, se visualiza "Ninguno".
-
Página 34: Modif. Zonas
• Cámara de zona Esta opción de menú permite asignar una o más cámaras a la zona para comprobar la alarma de vídeo. Entradas AUX: desplazándose hacia abajo con la tecla flecha o intentando retroceder en el menú, se preguntará al usuario si desea habilitar la entrada AUX "B"... -
Página 35: Zonas Cableadas
Zonas cableadas Este menú permite configurar las dos zonas cableadas disponibles en la centralita. Dispositivos Zonas cableadas Selec. zona: esta opción de menú permite seleccionar la zona que se desea modificar. • Descripción: este menú permite modificar la descripción de la zona. Para información detallada sobre las descripciones de las zonas, véase Programación de zona única de RF. - Página 36 ◊ Teclas función: esta opción de menú permite configurar las acciones de las teclas F. El teclado dispone de 4 teclas de función y de 4 teclas de dirección. Las teclas de función y las teclas de dirección pueden realizar diferentes acciones cuando se pulsan.
- Página 37 ◊ Configuración del zumbador del teclado Este menú permite configurar qué señales acústicas debe generar el zumbador. El menú usuario es el mismo menú previsto para el sistema. El zumbador está habilitado si se ha habilitado en los ajustes tanto del sistema como del teclado.
-
Página 38: Salidas Radio
Salidas radio La programación de las salidas de RF sigue esencialmente el mismo procedimiento operativo que la programación de las zonas. El número del dispositivo de salida debe configurarse al inicio. Después de esto, el procedimiento de adquisición puede empezar. Una vez que se ha adquirido el dispositivo de salida, es posible introducir una descripción de la salida y un tipo de salida. - Página 39 Tipo de SALIDA Operación de salida Este tipo de salida se utiliza para activar las sirenas externas del sistema y seguirá el Sirena externa comportamiento definido para los timbres externos Este tipo de salida se utiliza para activar las sirenas internas del sistema y seguirá el Sirena interna comportamiento definido para los timbres internos Activación total...
-
Página 40: Modif. Salidas
• Tipo de cámara: Permite seleccionar qué serie de cámaras de Comelit se desea utilizar. Seleccionar "Otro" si no se trata de una cámara Comelit. Si se selecciona "Otro", se pide que se introduzcan cadenas RTSP adecuadas. Modificar dispositivo CCTV •... -
Página 41: Áreas
Áreas En este menú se configura el número de áreas que el sistema debe gestionar. Los menús incluyen lo siguiente: Menú técnico Áreas Número áreas Aquí se define el número de áreas gestionadas por el sistema. Es posible usar las teclas numéricas para escribir directamente el número. -
Página 42: Comunicador
Selec. zona: En este menú es posible seleccionar la zona para la que se debe programar la lógica del área y pasar de la lógica "AND" a la lógica "OR" o viceversa. Con la lógica AND, la zona genera una alarma solo si todas sus áreas conectadas están activadas. Con la lógica OR, la zona genera una alarma incluso si solo una de sus áreas conectadas está... -
Página 43: Conf. Env. Ev
Conf. env. ev. Comunicaciones Conf. env. ev. • Activaciones Este menú permite programar qué eventos activados deben comunicarse a los destinatarios individuales. Después de seleccionar este menú, el primer grupo de eventos se visualiza en la parte superior de la pantalla (si la opción de MENÚ COMPLETO está... -
Página 44: Grabación De Mensajes
Grabación de mensajes Este menú permite personalizar los mensajes de voz pregrabados en la memoria de la centralita. En este menú se puede consultar la lista de mensajes existentes sobre los eventos del sistema. La selección de un mensaje permite escucharlo, grabarlo y borrarlo. -
Página 45: Opciones Audio
◊ Audio vigilancia: permite configurar el modo TWA para los contactos de tipo “Centro de recepción de alarmas”. - SIA AV-01 - CID - Protocolo personalizado Comelit (no implantado). • Parar llamadas Si el menú "Parar llamadas" está habilitado, la tecla Kissoff detendrá la cola de llamadas y se impedirá que la centralita realice cualquier otra llamada relacionada con este evento. -
Página 46: Opc. Env. Ev
Opc. env. ev. • Ret. avería red Este menú permite añadir un retardo antes de que cualquier evento de avería de la red sea señalado a los destinatarios del informe de eventos. Intervalo configurable: 1~255 minutos. Comunicador Opc. env. ev. ◊... - Página 47 • Ev. ContactID ◊ [Grupo eventos 1-X] códigos - Grp eventos X: Evento 1(-X) código Este menú permite modificar el código CID que se enviará al centro de recepción de alarmas para el evento seleccionado. • Eventos SIA ◊ [Grupo eventos 1-X] códigos - Grp eventos X: Evento 1(-X) código Este menú...
-
Página 48: Canales Comunic
Canales comunic. Este menú permite configurar todos los diferentes canales de comunicación (GSM, TCP-IP y WiFi). Comunicador Canales comunic. Configura. 3G/2G ◊ Conf. general - Número SIM - PIN ◊ Conf. Datos - APN datos - Nombre usuario de datos - Contraseña datos ◊... -
Página 49: Opciones Sistema
Opciones sistema Menú técnico Opciones sistema Opc. activación Opciones sistema Opc. activación • Opc. act. forzada Esta opción de menú permite seleccionar la opción de activación forzada, que es común a todas las zonas de cualquier área. ◊ Excluir (PREDEFINIDO): esta opción tiene el siguiente efecto: cuando el usuario activa el sistema, pero existen condiciones que impiden hacerlo, el sistema pregunta si el usuario quiere forzar la activación. -
Página 50: Programas De Activación
área. Los escenarios se pueden activar usando las teclas de función o el mando "Programa de activación" en el menú usuario o desde la aplicación Comelit que permite gestionar el sistema. Puede haber hasta 16 programas de activación. -
Página 51: Tiempo De Supervisión
Tiempo de supervisión El tiempo de supervisión se puede configurar para dos familias de sensores principales: Opciones sistema Supervisión • Alar. robo Esta opción de menú permite configurar el tiempo de supervisión para los sensores y los dispositivos antirrobo. Configurar el tiempo de espera para la avería de supervisión en caso de que no haya una señal válida procedente del sensor (señales de supervisión o activaciones) Intervalo temporal: de 00.01 horas a 23.59 horas. -
Página 52: Opciones Sistema Alarma Atraco
Alarma atraco Esta opción de menú permite configurar el tipo de reacción del sistema ante un mando de alarma de atraco: Opciones sistema Alarma atraco • Al. silenciosa: en este caso, no se generará ninguna señal acústica/óptica, sino que se informará sobre el correspondiente evento a los destinatarios configurados. -
Página 53: Conf. Hardware
• Seleccionar macro (1-10): esta opción de menú permite seleccionar la macro que se desea editar/crear en la lista correspondiente. ◊ Descripción macro: esta opción de menú introducir añadir una descripción para la macro. ◊ Evento disparo: esta opción de menú permite seleccionar el evento "de disparo" que desencadena las acciones de macro. -
Página 54: Opciones Sistema Código Falso
Código falso Este menú permite configurar cuántas veces se puede introducir un código de usuario incorrecto en el sistema antes de producir un sabotaje de "Código falso". El intervalo configurable está comprendido entre 1 y 10 veces. Opciones sistema Código falso Restabl. -
Página 55: Timeout Menú
Timeout menú Este menú permite configurar el tiempo de espera antes de que se salga automáticamente del menú usuario y del menú técnico si no se realiza ninguna operación en el sistema. Opciones sistema Timeout menú • Menú técnico Configuración para el menú técnico (1 a 255 min) •... -
Página 56: Opc. Prueba Mov
Opc. prueba mov. Este menú permite configurar qué zonas estarán disponibles para el menú de prueba de movimiento (prueba de las zonas) dentro del menú usuario. El menú también permite configurar qué tipo de confirmación se proporcionará durante la prueba de movimiento de las zonas. - Página 58 SISTEMAS GESTIÓN CERTIFICADOS w w w . c o m e l i t g r o u p . c o m Via Don Arrigoni, 5 - 24020 Rovetta (BG) - Italia...
