9. Installation
(suite)

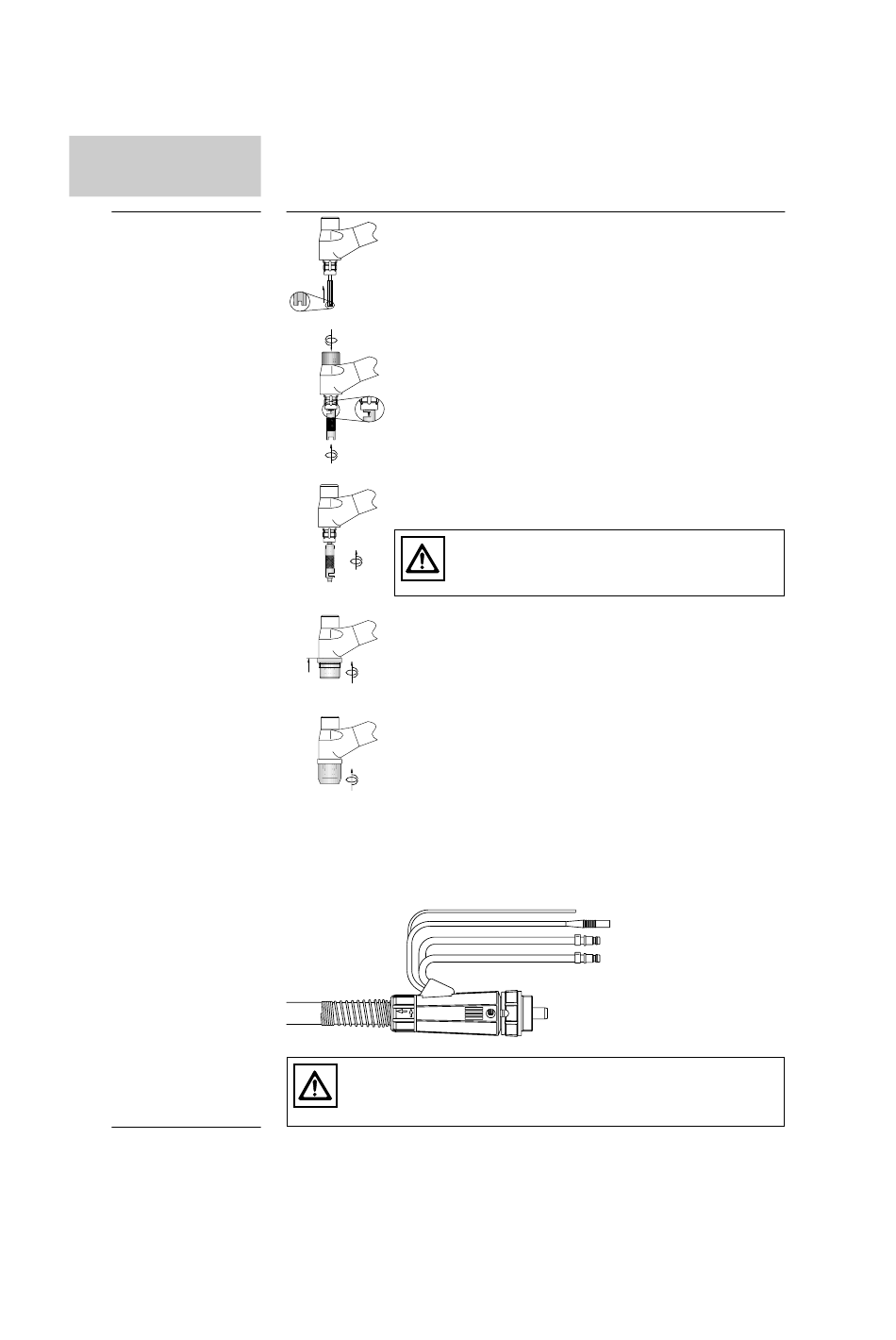

4. Insérer la céramique de centrage dans le corps, l'électrode
devant passer au travers de cette céramique.
5. La cote de réglage de l'électrode tungstène est définie par
la clé de réglage. Pour cela, visser la clé de réglage dans
le corps. La pointe de l'électrode doit reposer sur la butée,
il suffit de resserrer la coiffe pour maintenir l'électrode.
6. Visser la tuyère dans le filetage et serrer l'ensemble à l'aide
de la clé de réglage.
Une tuyère mal fixée peut engendrer un mauvais
transfert de courant ou transfert thermique
provoquant la destruction de la torche.
7. Monter la bague isolante sur le filetage extérieur du corps
jusqu'en butée.
8. Visser le diffuseur gaz sur le filetage extérieur du corps
jusqu'en butée.
9. Visser la buse céramique sur le filetage extérieur du corps
en veillant à ce qu'il n'y ait aucun espace avec la bague
isolante.

Raccordement de la torche

Le raccordement côté poste est équipé en série de l'adaptateur central
ABICOR BINZEL ® .
Le câble pilote et le câble de commande doivent être équipés des
raccords correspondant au type du poste.
Câble de commande
Câble pilote
Arrivée d'eau
Retour d'eau
