Circutor DM45 CMD Manual De Instrucciones

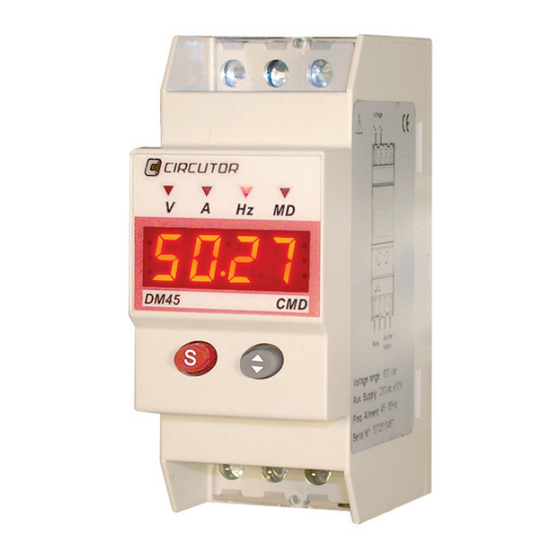

DM45 CMD
1.- DESCRIPCIÓN / DESCRIPTION
Con la nueva central de medidas DM45 CMD podemos medir y visualizar:
Tensión, Corriente, Máxima demanda, Frecuencia y Distorsión armónica.
Dispone de un rele de alarma totalmente programable.
En caso de pérdida de alimentación auxiliar el equipo guarda en memoria los valores pico y valle. Utiliza un sistema que no requiere baterías, por lo que esta libre de todo
tipo de mantenimiento.
Los instrumentos de la serie DM45 han sido ensayados en laboratorio, de acuerdo a las últimas normativas y directivas y contrastados en ambientes industriales, supe-
rando con éxito las pruebas más severas de condiciones ambientales, ruido eléctricos conducidos, perturbaciones electromagnéticas radiadas, vibraciones, etc ...
With the new DM45 CMD we can measure and display:
Voltage, Current, Maximum demand, Frequency and the harmonic distortion.
A fully programable relay is available, and can be used as an alarm.
In case of auxiliary power shutdown, the unit stores in internal memory the values of the peak and valley. The unit is based on a system that doesn't need a battery, and
therfore, is maintenance free.
DM45 series of devices has been tested in laboratory according to up-to-date regulations and directives, and tested on industrial environments, passing succesfully the
most severe environment conditions tests, conducted electrical noise, radiated electromagnetic perturbances, vibrations, etc.
2.- FUNCIONES DE TECLADO / KEYBOARD FUNCTIONS
Podemos movernos y realizar distintas funciones entre las distintas páginas:
We can move and perform several actions across the different pages:
Visualiza los valores pico-valle correspondientes a la medida de la página actual.
S
Display Peak-Valley values of the current page parameter.
Pulsando ambas teclas entraremos en el menu de reset y configuración de la central de medida.
S
Pressing both keys, we enter in the reset and set-up menu of the unit.
Avanza pàgina / Next page.
3.- FUNCIONES DE TECLADO / KEYBOARD FUNCTIONS
La central DM45 CMD visualiza todos sus parame-
tros, a través de 6 páginas.
DM45 CM unit displays all parameters using 6 pages
Se puede realizar la integración mediante ventana
deslizante, de dos maneras, lineal o simulando la
respuesta de la función exponencial térmica de los
contadores mecánicos (Thermal).
We can generate the integrated using a sliding win-
dows, of two ways, lineal or simulating the response
of the thermal exponencial function of the mechanical
meters (Thermal Demand).
Seleccionar el tipo de distorsión armónica que se
desea visualizar:
During setup, select the type of harmonic distortion
to be displayed:
4.- DIAGRAMA DE CONEXIÓN / CONNECTION DIAGRAM
L1
N
Voltaje
Rele
Relay
ADVERTENCIA / WARNING
● Antes de utilizar el instrumento lea y comprenda las instrucciones de manejo contenidas en el manual.
● Guarde este manual a mano para utilizarlo como referencia cuando sea necesario.
● Asegúrese de utilizar el instrumento únicamente en las aplicaciones para las que ha sido diseñado.
● Antes de efectuar cualquier operación de mantenimiento, modificaciones de conexiones, reparación, etc. debe
desconectarse el aparato de toda fuente de alimentación. Cuando se sospeche de un fallo de funcionamiento del
equipo ó en la protección del msmo debe dejarse el equipo fuera de servicio.
ble power supplies. Equipament must be put out of service if there is a possible operating, protection or insulation
faiure.
d % - Valores armónicos presentes respecto de la
onda fundamental.
Total calculation of harmonic waves, respect to the
fundamental wave.
THD % - Valores armónicos presentes respecto al
valor eficaz.
Total calculation of harmonic waves, respect to the
RMS value.
Tensión/ Voltage
V A Hz MD
Rango de visualización / Display range
Distorsión armónica de la tensión /
Voltage Harmonic Distortion
V A Hz MD
Visualiza la distorsión armónica de la
señal de tensión en %.
Display the voltage harmonic distortion
in %.
Corriente
Alimentación
auxiliar
Alimentación
Aux. Supply
Before using the instrument, read carefully and understand operating instructions included in this manual.
Keep this manual for further reference.
Make sure to use this instrument only under the conditions and for the applications that was designed for.
Before any maintenance operation, wiring modification, repair, etc. instrument must be unplugged from all possi-
30 V ... 600 V.
5.- DATOS MECANICOS / MECHANICAL DATA
36
Dimensiones:
Peso:
Material Caja:
Color Caja:
Frontal:
Manual DM45 CMD
Corriente / Current
V A Hz MD
Rango de visualización / Display range
0,5 ... 30 A
Distorsión armónica de la corriente /
V A Hz MD
Current harmonic distortion
Visualiza la distorsión armónica de la
señal de corriente en %.
Display the current harmonic distortion
in %.
Frecuencia / Frequency
V A Hz MD
Rango de visualización / Display range
10 Hz ....600 Hz
Maxima demanda / Maximum
demand
V A Hz MD
Maxima demanda consumida en un
período de integración.
Display the Maximum Demand in a
integration period.
CARRIL
63,8
DIN 46227
50,4
36 x 85 x 63.8 mm
170 gr.
auto extinguish ABS Polycarbonate
RAL 7035
IP54
: Size
: Weight
: Case material
: Case colour
: Front
